公開番号2025151455
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052891
出願日2024-03-28
発明の名称取着体、及び配線用ポ-ル装置
出願人未来工業株式会社
代理人個人
主分類H02G 7/00 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】
被取着体の一対の取着溝の内側面に形成されたエッジ部に対する取着体の摺動摩擦抵抗の増大により、被取着体に対する取着体の一対の取着溝の溝形成方向に対する位置決めを確実にすることである。
【解決手段】

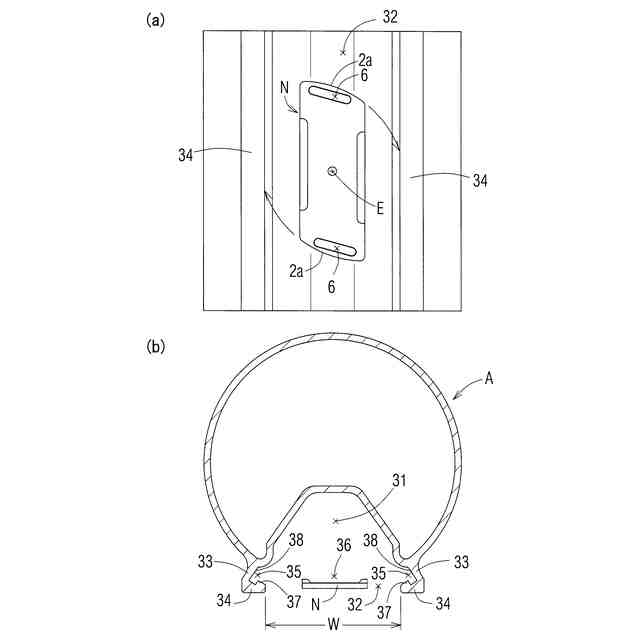

配線用ポールPの外筒体Aに対するナット板Nの圧接配置状態において、当該ナット板Nにおける前記外筒体Aのエッジ部37と重合する部分に前後方向に貫通する長孔6がプレス打抜き加工により形成されることで、当該長孔6における打抜き方向の先端側にバリ9が残存形成され、当該ナット板Nの前記圧接配置の途中において、前記バリ9が潰されて前記エッジ部37との間に挟まることで、当該ナット板Nの前記外筒体Aの開口部32の形成方向に沿った摺動摩擦抵抗を増大させる。
【選択図】図6
特許請求の範囲【請求項１】
被取着体に圧接配置されて取着される金属板から成る取着体であって、
前記被取着体は、先端が所定間隔で対向して一方向に延びる一対の前方板部と、当該一対の前方板部の先端の間に形成された開口部と、前記一対の前方板部の後方に所定間隔をおいて配置される一対の後方圧接部と、前記開口部の開口幅よりも広い間隔をおいて前記一対の前方板部と前記一対の後方圧接部とを繋ぐように配置された一対の側方圧接部とで形成される一対の取着溝が対向配置された取着空間が形成され、
前記取着体は、短手方向の寸法は前記開口部の幅よりも狭いと共に、長手方向の寸法は、前記各取着溝に対向形成された各側方圧接部に圧接可能な長さを有し、
前記開口部から前記取着体の全体を前記取着空間に挿入した後に、前記一対の前方板部の背面側又は前記一対の後方圧接部の少なくとも一方に形成された各エッジ部に摺接させつつ、当該取着体を所定方向に回動させて、長手方向の両端面の一部を前記各側方圧接部にそれぞれ回動規制状態で圧接させると共に、引寄せボルトにより手前側に引き寄せ、前面の一部を前記一対の前方板部の背面側に圧接させることで前記取着空間に当該取着体が圧接配置されるものであり、
当該圧接配置状態において、前記取着体における前記エッジ部と重合する部分に、前後方向に貫通する貫通孔がプレス打抜き加工により形成され、当該貫通孔における打抜き方向の先端側にバリが残存形成されており、
当該取着体の前記圧接配置の途中において、前記バリが潰されて前記エッジ部との間に挟まることで、当該取着体の前記開口部の形成方向に沿った摺動摩擦抵抗を増大させることを特徴とする取着体。
続きを表示（約 370 文字）【請求項２】
前記取着体の短手方向の片端部又は両端部には、前記バリが形成された側を示すための表裏識別部が長手方向に沿って形成されていることを特徴とする請求項１に記載の取着体。
【請求項３】
前記取着体は細長比の大きな平行四辺形状をなし、長手方向の両端の短手方向に沿った両端の圧接面は、外側に凸のわん曲面に形成され、
前記被取着体の各側方圧接部は、前記開口部の開口面に対して鋭角をなす傾斜面状に形成され、
圧接配置状態において、前記圧接面における板厚方向に沿った一方の角部は、前記側方圧接部に喰い込んで圧接されることを特徴とする請求項１又は２に記載の取着体。
【請求項４】
前記取着空間を備えた配線用ポールと、請求項１ないし３のいずれかに記載の取着体とから成る配線用ポール装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一対の取着溝が対向配置された取着空間に回動操作で取着される取着体、及び配線用ポ－ル装置に関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】

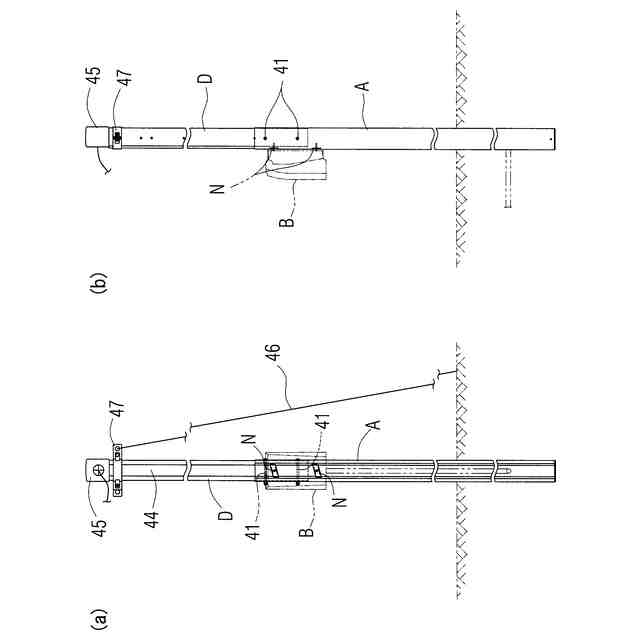

特許文献１に示されるように、地上に立設された配線用ポ－ルにボックスを取付け可能にするために、当該配線用ポ－ルには、先端が所定間隔をおいて対向配置された左右一対の前方板部が上下方向に形成されることで、当該一対の前方板部の間に開口部が、前記配線用ポールの立設方向に沿って形成され、正面形状が長方形状の挟持ベースＶは、前記開口部に対して縦長配置された挟持ベースＶを当該開口部を通して奥側に配置した後に、所定方向にほぼ９０°回動させることで、当該挟持ベースＶの長手方向の両端部を、前記一対の前方板部の背面側に形成された左右一対の嵌着溝３５に挿入嵌着させることで、当該配線用ポールに挟持ベースＶを取着させていた。
【０００３】
そして、前記挟持ベースＶの長手方向の両端部の背面側に設けられた弾性片４を、前記嵌着溝３５を形成する当接部３６に弾接させ、その弾性反発力により前記挟持ベースＶを、前記嵌着溝３５の手前側の内側面に形成された先鋭当接部３７に弾接させることで、当該挟持ベースＶの前記嵌着溝３５の形成方向に沿った配置位置を定めていた。しかし、弾性片４の弾性反発力のみでは、一対の嵌着溝３５に対する挟持ベースＶの位置決めは不十分で、当該嵌着溝３５内を落下してしまう場合があり、その改善が望まれていた。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１２８７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、被取着体の一対の取着溝の内側面に形成されたエッジ部に対する当該取着体の摺動摩擦抵抗の増大により、被取着体に対する取着体の一対の取着溝の溝形成方向に対する位置決めを確実にすることを課題としている。
【課題を解決するための手段】
【０００６】
上記課題を解決するための請求項１の発明は、
被取着体に圧接配置されて取着される金属板から成る取着体であって、
前記被取着体は、先端が所定間隔で対向して一方向に延びる一対の前方板部と、当該一対の前方板部の先端の間に形成された開口部と、前記一対の前方板部の後方に所定間隔をおいて配置される一対の後方圧接部と、前記開口部の開口幅よりも広い間隔をおいて前記一対の前方板部と前記一対の後方圧接部とを繋ぐように配置された一対の側方圧接部とで形成される一対の取着溝が対向配置された取着空間が形成され、
前記取着体は、短手方向の寸法は前記開口部の幅よりも狭いと共に、長手方向の寸法は、前記各取着溝に対向形成された各側方圧接部に圧接可能な長さを有し、
前記開口部から前記取着体の全体を前記取着空間に挿入した後に、前記一対の前方板部の背面側又は前記一対の後方圧接部の少なくとも一方に形成された各エッジ部に摺接させつつ、当該取着体を所定方向に回動させて、長手方向の両端面の一部を前記各側方圧接部にそれぞれ回動規制状態で圧接させると共に、引寄せボルトにより手前側に引き寄せ、前面の一部を前記一対の前方板部の背面側に圧接させることで前記取着空間に当該取着体が圧接配置されるものであり、
当該圧接配置状態において、前記取着体における前記エッジ部と重合する部分に、前後方向に貫通する貫通孔がプレス打抜き加工により形成され、当該貫通孔における打抜き方向の先端側にバリが残存形成されており、
当該取着体の前記圧接配置の途中において、前記バリが潰されて前記エッジ部との間に挟まることで、当該取着体の前記開口部の形成方向に沿った摺動摩擦抵抗を増大させることを特徴としている。
【０００７】
請求項１の発明によれば、被取着体の開口部に取着体を、当該取着体の長手方向が当該開口部の形成方向に沿うようにして、当該取着体を前記被取着体の取着空間に配置し、この状態で当該取着体を所定方向に回動させると、当該取着体の長手方向の両端部は、被取着体の各取着溝に挿入されて、当該取着溝を構成する各側方圧接部に圧接される。ここで、当該圧接配置状態において、前記取着体における前記エッジ部と重合する部分に前後方向に貫通する貫通孔がプレス打抜き加工により形成されることで、当該貫通孔における打抜き方向の先端側にバリが残存形成され、当該取着体の前記圧接配置の途中において、前記バリが潰されて前記エッジ部との間に挟まることで、当該取着体の前記開口部の形成方向に沿った摺動摩擦抵抗が増大されて、被取着体の開口部の形成方向に沿って取着体がずれ移動しなくなる。
【０００８】
請求項２の発明は、請求項１の発明において、前記取着体の短手方向の片端部又は両端部には、前記バリが形成された側を示すための表裏識別部が長手方向に沿って形成されていることを特徴としている。
【０００９】
請求項２の発明によれば、取着体に形成された表裏識別部により、取着体の貫通孔の打抜き方向の先端側に残存形成された微少なバリの形成側を誤りなく判断できて、取着体における当該バリが形成された面と、被取着体の取着溝内に形成されたエッジ部とを確実に対向配置させられる。
【００１０】
請求項３の発明は、請求項１又は２の発明において、前記取着体は細長比の大きな平行四辺形状をなし、長手方向の両端の短手方向に沿った両端の圧接面は、外側に凸のわん曲面に形成され、
前記被取着体の各側方圧接部は、前記開口部の開口面に対して鋭角をなす傾斜面状に形成され、
圧接配置状態において、前記圧接面における板厚方向に沿った一方の角部は、前記側方圧接部に喰い込んで圧接されることを特徴としている。
（【００１１】以降は省略されています）
