公開番号2025161269
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064317
出願日2024-04-11
発明の名称ボックスカバー及び配線ボックス装置
出願人未来工業株式会社
代理人個人,個人
主分類H02G 3/12 20060101AFI20251017BHJP(電力の発電,変換,配電)
要約【課題】大型の配線ボックスにも対応して組付けできるとともに、大型の配線ボックスが配置できないような狭い箇所にも対応できるボックスカバーを提供する。

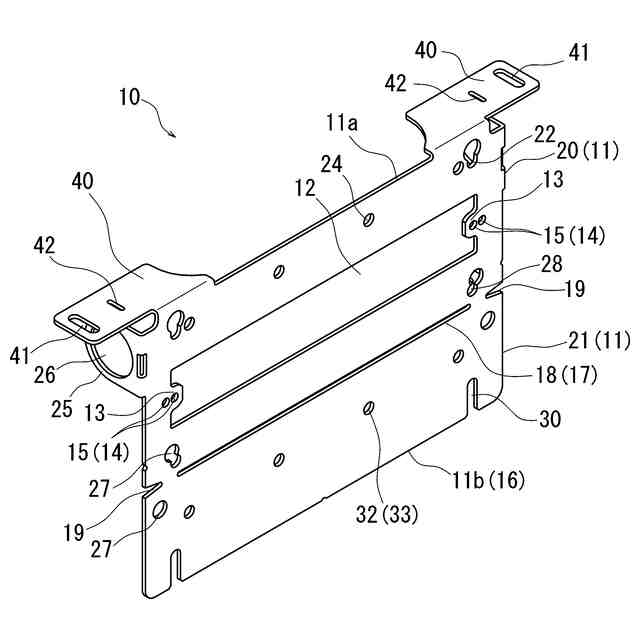

【解決手段】ボックスカバー10は、内部空間を囲む周壁52を有し、開口が形成された配線ボックス50に組付けられ、開口を覆うとともに一部に内部空間を外部と連通させる透孔12が貫通形成された閉塞部11と、透孔12内に位置するように配線器具が取着される器具取着部14と、構造物へ固定可能な固定部41と、を有する。閉塞部11は、透孔12と離れて位置する1の端縁16と透孔12との間に、透孔12から1の端縁16までの長さを短くすべく折り曲げまたは切断するのを容易とする容易部17を形成した。これにより、ボックスカバー10を小型化でき、狭い箇所でもボックスカバー10及び配線ボックス装置1を設置することができる。

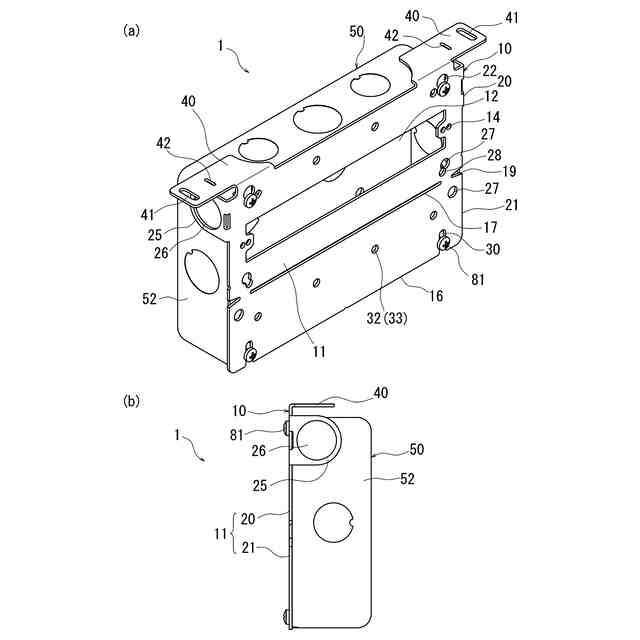

【選択図】図1
特許請求の範囲【請求項１】
内部空間を囲む周壁を有し当該周壁の少なくとも一方の端部側に内部を外方に臨ませる開口が形成された配線ボックスに組み付けられてまたは単独で使用されるボックスカバーであって、
一部に透孔が貫通形成された閉塞部と、前記透孔内に位置するように配線器具が取着される器具取着部と、を有し、
前記閉塞部は、前記透孔と離れて位置する１の端縁と前記透孔との間に、当該透孔から前記１の端縁までの長さを短くすべく折り曲げまたは切断するのを容易とする容易部が形成されていることを特徴とするボックスカバー。
続きを表示（約 1,000 文字）【請求項２】
前記容易部は、前記閉塞部を貫通する直線状に延びた貫通溝を有することを特徴とする請求項１に記載のボックスカバー。
【請求項３】
前記貫通溝を挟んだ両側にドライバーの先端を挿入可能な貫通孔が設けられていることを特徴とする請求項２に記載のボックスカバー。
【請求項４】
前記閉塞部の、前記容易部よりも前記１の端縁と反対側には、構造物へ固定するための固定部が設けられていることを特徴とする請求項１乃至請求項３のいずれかに記載のボックスカバー。
【請求項５】
前記閉塞部の容易部から１の端縁の間には、当該閉塞部を貫通し構造物に打ち込まれる固着体が通過する固着部が設けられていることを特徴とする請求項１乃至請求項３のいずれかに記載のボックスカバー。
【請求項６】
内部空間を囲む周壁を有し、当該周壁の少なくとも一方の端部側に内部を外方に臨ませる開口が形成された配線ボックスであって、前記開口が相対的に大きい大型配線ボックス、及び相対的に小さい小型配線ボックスと、
請求項１乃至請求項３のいずれかに記載のボックスカバーと、からなり、
前記ボックスカバーの閉塞部は、前記大型配線ボックスの開口の全体を覆う大きさであり、当該閉塞部の、前記容易部よりも前記１の端縁と反対側の大きさは、前記小型配線ボックスの開口の全体を覆う大きさに形成されていることを特徴とする配線ボックス装置。
【請求項７】
前記容易部に沿って折り曲げた状態で前記小型配線ボックスに組付けた際に、前記容易部よりも前記１の端縁の側は、前記小型配線ボックスの周壁の外側に位置することを特徴とする請求項６に記載の配線ボックス装置。
【請求項８】
内部空間を囲む周壁を有し、当該周壁の少なくとも一方の端部側に内部を外方に臨ませる開口が形成された配線ボックスと、
透孔が貫通形成された板状の本体を備え、前記透孔内に位置するように配線器具が取着される器具取着部と、前記配線ボックスの一方の端部側に組付けられる組付け部と、を有するボックスカバーと、
からなる配線ボックス装置であって、
前記本体は、前記配線ボックスの開口より面積が小さく、前記配線ボックスに組付けられた状態で前記開口の一部のみと重合し、
前記開口の前記本体と重合していない箇所は、折り曲げまたは切断を容易とする容易部で前記本体と連結された覆い部が重合することを特徴とする配線ボックス装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の壁材や住設機器、家具等の壁面にスイッチ、コンセント等の配線器具を設置するためのボックスカバー及び配線ボックス装置に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
建物の間仕切壁や洗面化粧台、ＯＡデスク等の壁面には照明器具のスイッチやコンセント等の配線器具が設置されており、その設置について、特許文献１に記載のボックスカバーが開示されている。このボックスカバーは、図１４(a)に示すように、配線器具が取り付けられる本体部９１と、本体部９１を構造物である建物の柱や胴縁に固定する固定部９２と、を備えており、図１４(b)に示すように、配線ボックス５０に組付けられて配線ボックス５０の開口を覆っている。ボックスカバー９０は、本体部９１に、配線器具が取り付けられる透孔９３が形成され、透孔９３の突起片に設けられた取付部９４に、配線器具を保持する配線器具取付枠が取り付けられて、配線器具が設置されるようになっている。
【０００３】
このボックスカバー９０を使用して配線器具を壁材に設置するときは、ボックスカバー９０を柱や胴縁６１に取り付け、配線ボックス５０の内部にケーブル７０を引き込んでおき、壁材に形成した透孔からケーブル７０を壁表側に引き出し、配線器具と接続した後、引き出したケーブル７０の余長部を壁裏側に押し戻し、配線器具を配線器具取付枠を介して透孔９３に取り付けている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１４７６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、従来のボックスカバー９０は、これに取着された配線ボックス５０の内側空間が狭いと、配線器具を壁材に設置する際に、一旦壁材の壁孔から壁表側に引き出して配線器具と接続したケーブル７０を押し戻す余長部を配線ボックス５０の内部空間に収容する作業がむずかしく、手間取ることがある。そこで、この配線ボックスに替えて内側空間が広い大型の配線ボックス５０を使用することが考えられる。しかし、その場合、周辺の設置スペースの点から大型の配線ボックス５０を設置することができなかったり、ボックスカバー９０と配線ボックス５０との組付けに使用するビスの取付位置が異なるためにボックスカバー９０を組み付けることができないことがある。また、そもそも、このボックスカバー９０で大型の配線ボックス５０の開口全体を覆うことはできない。そのため、大型の配線ボックス５０に対応する別途のボックスカバー９０を用意する必要も出てくる。なお、ボックスカバー９０を大小の配線ボックス５０に兼用して使用する大型のものとすれば、設置スペースが小さい箇所にはそれを設置できないこともある。
【０００６】
そこで、本発明は、ケーブルの余長部の収容空間を確保できる大型の配線ボックスにも対応して組付けできるとともに、大型の配線ボックスを配置できないような狭い箇所にも対応できるボックスカバー及び配線ボックス装置の提供を課題とするものである。
【課題を解決するための手段】
【０００７】
請求項１のボックスカバーは、内部空間を囲む周壁を有し当該周壁の少なくとも一方の端部側に内部を外方に臨ませる開口が形成された配線ボックスに組み付けられてまたは単独で使用されるものであって、
一部に透孔が貫通形成された閉塞部と、前記透孔内に位置するように配線器具が取着される器具取着部と、を有し、
前記閉塞部は、前記透孔と離れて位置する１の端縁と前記透孔との間に、当該透孔から前記１の端縁までの長さを短くすべく折り曲げまたは切断するのを容易とする容易部が形成されている。
これにより、閉塞部を容易部で折り曲げまたは除去することにより、閉塞部を縮小でき、ボックスカバー及び配線ボックス装置を狭い箇所にも対応して設置することができる。
【０００８】
請求項２のボックスカバーは、特に、容易部が、閉塞部を貫通する直線状に延びた貫通溝を有する。
これにより、容易部を簡易な構成で簡単に形成することができる。
請求項３のボックスカバーは、特に、貫通溝を挟んだ両側にドライバーの先端を挿入可能な貫通孔が設けられている。
これにより、容易部での折り曲げ作業をし易い。
【０００９】
請求項４のボックスカバーは、特に、閉塞部の、容易部よりも１の端縁と反対側には、構造物へ固定するための固定部が設けられている。
これにより、ボックスカバーを単独でも使用することができる。
【００１０】
請求項５のボックスカバーは、特に、閉塞部の容易部から１の端縁の間に、当該閉塞部を貫通し構造物に打ち込まれる固着体が通過する固着部が設けられている。
これにより、閉塞部を折り曲げることで、構造物に固定される固定部を形成でき、ボックスカバーを単独でも使用することができる。
（【００１１】以降は省略されています）
