公開番号2025160796
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063584
出願日2024-04-10
発明の名称冷蔵庫および冷蔵庫の制御方法
出願人東芝ライフスタイル株式会社
代理人個人,個人,個人,個人,個人
主分類F25D 19/00 20060101AFI20251016BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷却性能の低下を抑制する冷蔵庫および冷蔵庫の制御方法を提供する。
【解決手段】実施形態の冷蔵庫は、筐体と、冷却部と、機械室と、第一開口部と、第二開口部と、送風機と、制御部と、を持つ。筐体は、貯蔵室を含む。冷却部は、貯蔵室を冷却する冷却器と、冷却器に冷媒を供給する圧縮機と、を有する。機械室には、冷却部の少なくとも一部が収容される。第一開口部および第二開口部は、機械室の外部と内部とを連通し、互いに離間して設けられる。送風機は、第一開口部から第二開口部に向かう第一流れ方向、又は第二開口部から第一開口部に向かう第二流れ方向に送風可能である。制御部は、冷却部および送風機を制御する。制御部は、冷却器に冷媒が供給されている冷媒供給状態のとき、機械室の内部の空気を第一流れ方向に送り、冷却器に冷媒が供給されていない冷媒停止状態のとき、機械室の内部の空気を第二流れ方向に送る。
【選択図】図3
特許請求の範囲【請求項１】
貯蔵室を含む筐体と、
前記貯蔵室を冷却する冷却器と、前記冷却器に冷媒を供給する圧縮機と、を有する冷却部と、
前記冷却部の少なくとも一部が収容される機械室と、
前記機械室の外部と内部とを連通し、互いに離間して設けられた第一開口部および第二開口部と、
前記機械室の前記内部において、前記第一開口部から前記第二開口部に向かう第一流れ方向、又は前記第二開口部から前記第一開口部に向かう第二流れ方向に送風可能な送風機と、
前記冷却部および前記送風機を制御する制御部と、
を備え、
前記制御部は、
前記冷却器に前記冷媒が供給されている冷媒供給状態のとき、前記送風機を制御することによって前記機械室の前記内部の空気を前記第一流れ方向に送り、
前記冷却器に前記冷媒が供給されていない冷媒停止状態のとき、前記送風機を制御することによって前記機械室の前記内部の空気を前記第二流れ方向に送る、
冷蔵庫。
続きを表示（約 800 文字）【請求項２】
前記制御部は、前記冷却器から前記冷媒を回収するとき、前記冷媒停止状態であると判定する、
請求項１に記載の冷蔵庫。
【請求項３】
前記制御部は、前記冷却器を除霜しているとき、前記冷媒停止状態であると判定する、
請求項１に記載の冷蔵庫。
【請求項４】
前記制御部は、前記圧縮機の駆動を停止しているとき、前記冷媒停止状態であると判定する、
請求項１に記載の冷蔵庫。
【請求項５】
前記第一流れ方向の上流側に配置された前記第一開口部の少なくとも一部分は、電気抵抗が１０
８
Ω・ｍ以上１０
１０
Ω・ｍ以下の帯電抑制樹脂によって形成される、
請求項１から請求項４のいずれか一項に記載の冷蔵庫。
【請求項６】
前記第一流れ方向の下流側に配置された前記第二開口部は、前記帯電抑制樹脂と異なる樹脂によって形成される、
請求項５に記載の冷蔵庫。
【請求項７】
貯蔵室を冷却する冷却器と前記冷却器に冷媒を供給する圧縮機とを有する冷却部と、前記冷却部の少なくとも一部が収容される機械室と、前記機械室の外部と内部とを連通し、互いに離間して設けられた第一開口部および第二開口部と、前記機械室の前記内部において、前記第一開口部から前記第二開口部に向かう第一流れ方向、又は前記第二開口部から前記第一開口部に向かう第二流れ方向に送風可能な送風機と、を備える冷蔵庫の制御方法であって、
前記冷却器に前記冷媒が供給されている冷媒供給状態のとき、前記機械室の前記内部の空気を前記第一流れ方向に送り、
前記冷却器に前記冷媒が供給されていない冷媒停止状態のとき、前記機械室の前記内部の空気を前記第二流れ方向に送る、
冷蔵庫の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、冷蔵庫および冷蔵庫の制御方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、貯蔵室を冷却する冷凍サイクル装置を備えた冷蔵庫がある。冷凍サイクル装置の一部は、例えば、冷蔵庫の背面側に設けられた機械室に送風機とともに収容される。また、機械室の背面又は側面には、送風機によって機械室に吸気するための開口部が設けられる。
【０００３】
上記のような冷蔵庫では、埃などによって開口部が閉塞した場合、冷却性能が低下する可能性がある。
【先行技術文献】
【特許文献】
【０００４】
特開平８－１８９７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、冷却性能の低下を抑制する冷蔵庫および冷蔵庫の制御方法を提供することである。
【課題を解決するための手段】
【０００６】
実施形態の冷蔵庫は、筐体と、冷却部と、機械室と、第一開口部と、第二開口部と、送風機と、制御部と、を持つ。前記筐体は、貯蔵室を含む。前記冷却部は、前記貯蔵室を冷却する冷却器と、前記冷却器に冷媒を供給する圧縮機と、を有する。前記機械室には、前記冷却部の少なくとも一部が収容される。前記第一開口部および前記第二開口部は、前記機械室の外部と内部とを連通し、互いに離間して設けられる。前記送風機は、前記機械室の前記内部において、前記第一開口部から前記第二開口部に向かう第一流れ方向、又は前記第二開口部から前記第一開口部に向かう第二流れ方向に送風可能である。前記制御部は、前記冷却部および前記送風機を制御する。前記制御部は、前記冷却器に前記冷媒が供給されている冷媒供給状態のとき、前記送風機を制御することによって前記機械室の前記内部の空気を前記第一流れ方向に送り、前記冷却器に前記冷媒が供給されていない冷媒停止状態のとき、前記送風機を制御することによって前記機械室の前記内部の空気を前記第二流れ方向に送る。
【図面の簡単な説明】
【０００７】
実施形態に係る冷蔵庫を示す正面図。
図１におけるＦ２－Ｆ２線に沿う断面図。

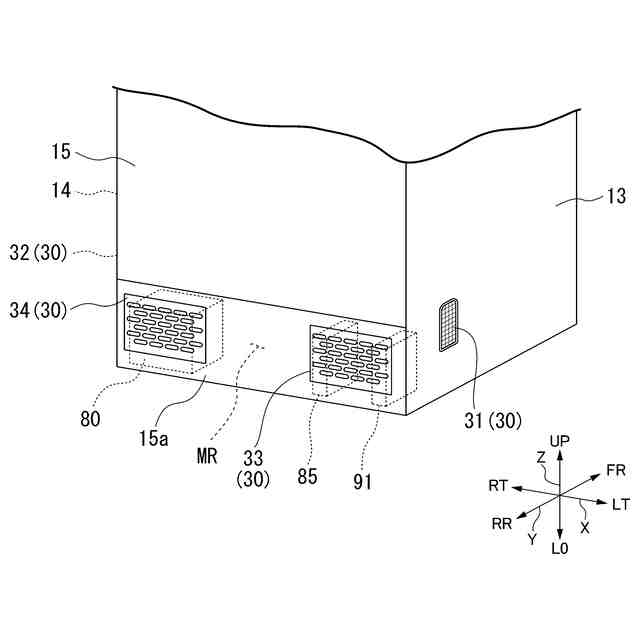

実施形態に係る冷蔵庫の背面を示す斜視図。

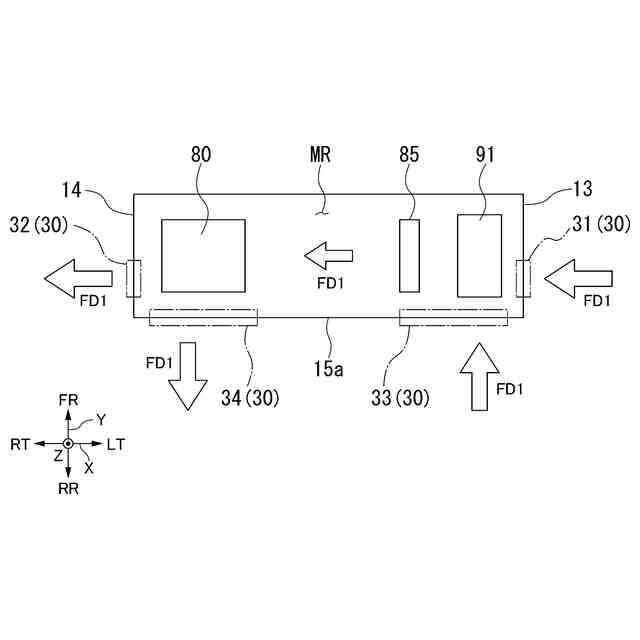

実施形態に係る冷蔵庫の機械室を模式的に示す図。
実施形態に係る冷蔵庫の機械室を模式的に示す図。

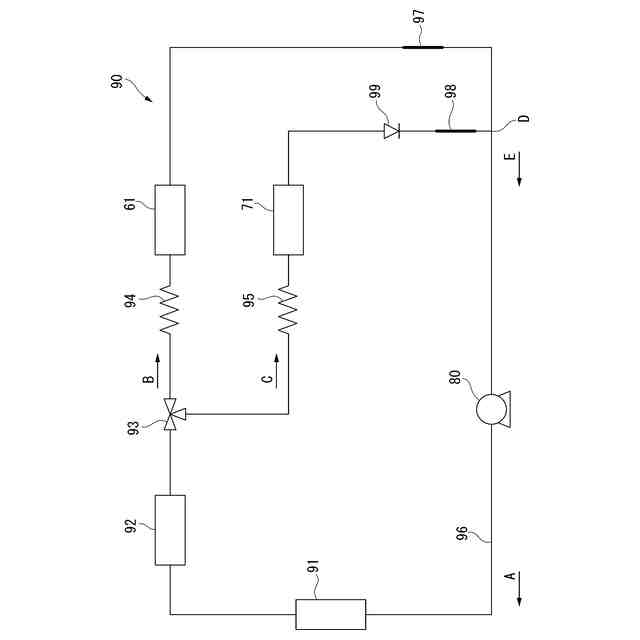

実施形態に係る冷蔵庫の冷却装置の構成の一例を示す図。
【発明を実施するための形態】
【０００８】
以下、実施形態の冷蔵庫を、図面を参照して説明する。以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それら構成の重複する説明は省略する場合がある。
【０００９】
本実施形態では、冷蔵庫１における鉛直方向を「上下方向Ｚ」、鉛直上向きを上下方向Ｚにおける「上方ＵＰ」、鉛直下向きを上下方向Ｚにおける「下方ＬＯ」と定義する。また、冷蔵庫１の正面に立つ利用者（ユーザ）から冷蔵庫１を見た左右方向を「幅方向Ｘ」、左向きを幅方向Ｘにおける「左方ＬＴ」、右向きを幅方向Ｘにおける「右方ＲＴ」と定義する。また、上下方向Ｚおよび幅方向Ｘと直交する方向を「奥行方向Ｙ」、冷蔵庫１から見て冷蔵庫１の正面に立つ利用者に近い向きを奥行方向Ｙにおける「前方ＦＲ」、遠い向きを奥行方向Ｙにおける「後方ＲＲ」と定義する。
【００１０】
図１は、本実施形態に係る冷蔵庫１を示す正面図である。図２は、図１におけるＦ２－Ｆ２線に沿う断面図である。図３は、本実施形態に係る冷蔵庫１の背面を示す斜視図である。図１から図３に示す冷蔵庫１の全体構成について説明する。なお、冷蔵庫１は、以下に説明する構成の全てを有する必要は無く、いくつかの構成が適宜省略されてもよい。
（【００１１】以降は省略されています）
