公開番号2025160757
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063526
出願日2024-04-10
発明の名称基板取付構造およびフレキシブルプリント回路基板
出願人いすゞ自動車株式会社
代理人弁理士法人鷲田国際特許事務所
主分類H05K 7/14 20060101AFI20251016BHJP(他に分類されない電気技術)
要約【課題】FPCへの悪影響を抑えることができる基板取付構造およびフレキシブルプリント回路基板を提供すること。
【解決手段】一面にコネクタが設けられ、第1の貫通穴を備えたFPCと、一面の背面に貼り付けられ、第1の貫通穴に対応する位置に第2の貫通穴を備えた補強板と、を有し、第1の貫通穴および第2の貫通穴に挿入された締結部材により、FPCが対象物に固定される基板取付構造であって、補強板は、背面のうち一面のコネクタ設置領域に対応する領域を被覆するように設けられ、第2の貫通穴の径は第1の貫通穴の径よりも小さく、一面側から見たときに第2の貫通穴から覗く補強板の一部分が締結部材の座面として機能する。
【選択図】図1
特許請求の範囲【請求項１】
一面にコネクタが設けられ、第１の貫通穴を備えたフレキシブルプリント回路基板と、
前記一面の背面に貼り付けられ、前記第１の貫通穴に対応する位置に第２の貫通穴を備えた補強板と、を有し、
前記第１の貫通穴および前記第２の貫通穴に挿入された締結部材により、前記フレキシブルプリント回路基板が対象物に固定される基板取付構造であって、
前記補強板は、前記背面のうち前記一面のコネクタ設置領域に対応する領域を被覆するように設けられ、
前記第２の貫通穴の径は前記第１の貫通穴の径よりも小さく、前記一面側から見たときに前記第１の貫通穴から覗く前記補強板の一部分が前記締結部材の座面として機能する、
基板取付構造。
続きを表示（約 380 文字）【請求項２】
前記対象物は、車両に搭載されるバッテリモジュールである、
請求項１に記載の基板取付構造。
【請求項３】
一面にコネクタが設けられ、
第１の貫通穴を備え、
前記一面の背面には、前記第１の貫通穴に対応する位置に第２の貫通穴を備えた補強板が貼り付けられ、
前記第１の貫通穴および前記第２の貫通穴に挿入された締結部材により、対象物に固定されるフレキシブルプリント回路基板であって、
前記補強板は、前記背面のうち前記一面のコネクタ設置領域に対応する領域を被覆するように設けられ、
前記第２の貫通穴の径は前記第１の貫通穴の径よりも小さく、前記一面側から見たときに前記第１の貫通穴から覗く前記補強板の一部分が前記締結部材の座面として機能する、
フレキシブルプリント回路基板。

発明の詳細な説明【技術分野】
【０００１】
本開示は、基板取付構造およびフレキシブルプリント回路基板に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば特許文献１には、ＦＰＣ（flexible printed circuit：フレキシブルプリント回路基板またはフレキシブルプリント配線板という）一面に補強板を設け、ＦＰＣの貫通穴と補強板の貫通穴との位置を合わせた上で、それらの貫通穴に補強板側からボルトを挿入し、ＦＰＣを対象物に締結する旨が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２９５２８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、ＦＰＣの貫通穴の径が補強板の貫通穴の径よりも小さいため、締結時にＦＰＣを巻き込んでしまったり、締結時の力によりＦＰＣが変形してしまったりする。また、局所的に応力がかかることにより、ＦＰＣの劣化の要因となることが懸念される。
【０００５】
本開示の一態様の目的は、ＦＰＣへの悪影響を抑えることができる基板取付構造およびフレキシブルプリント回路基板を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る基板取付構造は、一面にコネクタが設けられ、第１の貫通穴を備えたフレキシブルプリント回路基板と、前記一面の背面に貼り付けられ、前記第１の貫通穴に対応する位置に第２の貫通穴を備えた補強板と、を有し、前記第１の貫通穴および前記第２の貫通穴に挿入された締結部材により、前記フレキシブルプリント回路基板が対象物に固定される基板取付構造であって、前記補強板は、前記背面のうち前記一面のコネクタ設置領域に対応する領域を被覆するように設けられ、前記第２の貫通穴の径は前記第１の貫通穴の径よりも小さく、前記一面側から見たときに前記第１の貫通穴から覗く前記補強板の一部分が前記締結部材の座面として機能する。
【０００７】
本開示の一態様に係るフレキシブルプリント回路基板は、一面にコネクタが設けられ、第１の貫通穴を備え、前記一面の背面には、前記第１の貫通穴に対応する位置に第２の貫通穴を備えた補強板が貼り付けられ、前記第１の貫通穴および前記第２の貫通穴に挿入された締結部材により、対象物に固定されるフレキシブルプリント回路基板であって、前記補強板は、前記背面のうち前記一面のコネクタ設置領域に対応する領域を被覆するように設けられ、前記第２の貫通穴の径は前記第１の貫通穴の径よりも小さく、前記一面側から見たときに前記第１の貫通穴から覗く前記補強板の一部分が前記締結部材の座面として機能する。
【発明の効果】
【０００８】
本開示によれば、ＦＰＣへの悪影響を抑えることができる。
【図面の簡単な説明】
【０００９】

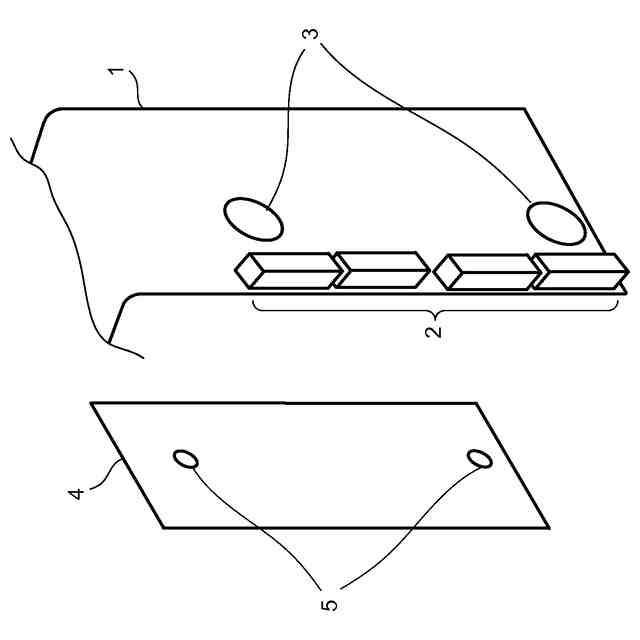

本開示の実施の形態に係るフレキシブルプリント回路基板に補強板を取り付ける前の状態を示す斜視図

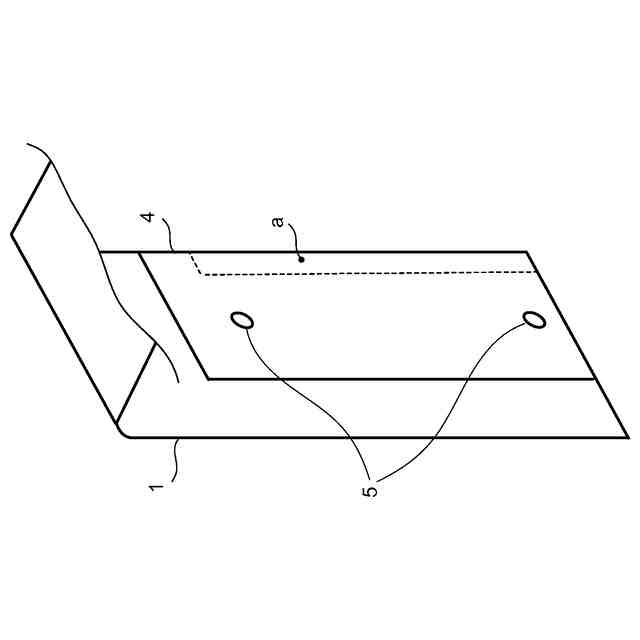

本開示の実施の形態に係るフレキシブルプリント回路基板に補強板を取り付けた状態を示す斜視図
本開示の実施の形態に係るフレキシブルプリント回路基板をモジュールに取り付ける前の状態を示す斜視図
本開示の実施の形態に係るフレキシブルプリント回路基板をモジュールに取り付けた状態を示す斜視図
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について、図面を参照しながら説明する。
（【００１１】以降は省略されています）
