公開番号2025160676
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063375
出願日2024-04-10
発明の名称燃料電池用電解質膜
出願人日清紡ホールディングス株式会社,国立大学法人東京科学大学
代理人弁理士法人英明国際特許事務所
主分類H01M 8/103 20160101AFI20251016BHJP(基本的電気素子)
要約【課題】フッ素原子を含まないため環境負荷が少なく、80℃以上の高温域で劣化が少ない燃料電池用電解質膜を提供すること。
【解決手段】ポリベンズイミダゾールナノファイバーと、N-ビニルイミダゾール、N-ビニルイミダゾールの誘導体およびそれらの混合物から選ばれるモノマーの重合体とを含む燃料電池用電解質膜。
【選択図】なし
特許請求の範囲【請求項１】
ポリベンズイミダゾールナノファイバーと、Ｎ－ビニルイミダゾール、Ｎ－ビニルイミダゾールの誘導体およびそれらの混合物から選ばれるモノマーの重合体とを含む燃料電池用電解質膜。
続きを表示（約 1,000 文字）【請求項２】

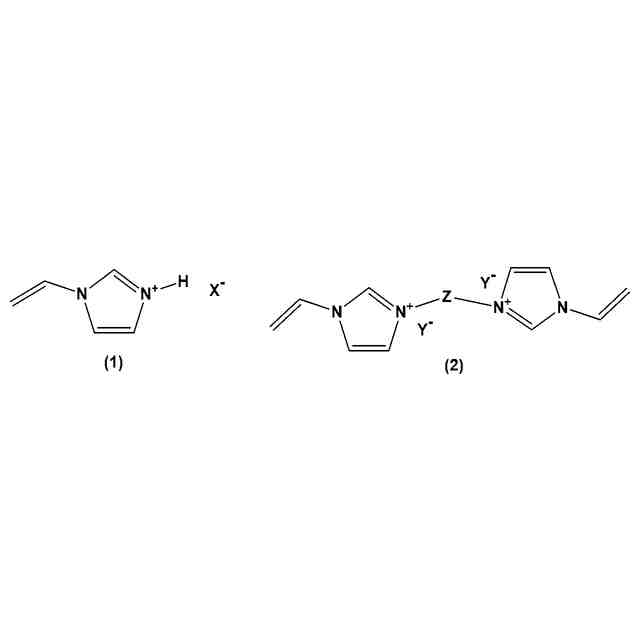

前記Ｎ－ビニルイミダゾールの誘導体が、下記式（１）および式（２）で表される少なくとも１種である請求項１記載の燃料電池用電解質膜。
TIFF
2025160676000007.tif
30
160
（式（１）中、Ｘ
-
は、１価のアニオンを表す。式（２）中、Ｚは、炭素－炭素結合間に酸素原子が介在していてもよい炭素数１～２０のアルキレン基を表し、Ｙ
-
は、互いに独立して１価のアニオンを表し、ｎは、１～２０の整数を表す。）
【請求項３】
前記Ｘ
-
が、ＨＳＯ
4
-
である請求項２記載の燃料電池用電解質膜。
【請求項４】
前記Ｚが、炭素－炭素結合間に酸素原子が介在していてもよい炭素数４～１６のアルキレン基である請求項２記載の燃料電池用電解質膜。
【請求項５】
前記Ｙ
-
が、いずれもＨＳＯ
4
-
である請求項２記載の燃料電池用電解質膜。
【請求項６】
ポリベンズイミダゾールナノファイバーからなる繊維構造体に、Ｎ－ビニルイミダゾール、Ｎ－ビニルイミダゾールの誘導体およびそれらの混合物から選ばれるモノマーを含浸させた後、前記モノマーを重合させる燃料電池用電解質膜の製造方法。
【請求項７】
ポリベンズイミダゾールナノファイバーからなる繊維構造体を、８０℃以上、０．５ＭＰａ以上の条件で熱プレス処理した後、前記モノマーを含浸させる請求項６記載の燃料電池用電解質膜の製造方法。
【請求項８】
前記熱プレス処理した後のポリベンズイミダゾールナノファイバーからなる繊維構造体を、さらに酸素プラズマ処理した後、前記モノマーを含浸させる請求項７記載の燃料電池用電解質膜の製造方法。
【請求項９】
前記ポリベンズイミダゾールナノファイバーからなる繊維構造体が、電界紡糸法で作製されたものである請求項６記載の燃料電池用電解質膜の製造方法。
【請求項１０】
前記ポリベンズイミダゾールナノファイバーからなる繊維構造体が、ポリベンズイミダゾールのジメチルアセトアミド溶液から電界紡糸法で作製されたものである請求項９記載の燃料電池用電解質膜の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃料電池用電解質膜に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
燃料電池は、水素等の燃料と大気中の酸素とを電池に供給し、これらを電気化学的に反応させて水を作り出すことで直接発電させるものであり、高い効率でエネルギー変換可能で、環境適応性に優れていることから、小規模地域発電、家庭用発電、キャンプ場等での簡易電源、自動車、小型船舶等の移動用電源、人工衛星、宇宙開発用電源等の各種用途向けに開発が進められている。
【０００３】
このような燃料電池、特に固体高分子型燃料電池は、固体高分子電解質膜と、この両側に配設されたアノード電極およびカソード電極とからなる膜電極接合体を、一対のセパレータで挟持してなる単位セルを複数個並設してなるモジュールから構成されており、従来、この電解質膜として、フッ素系ポリマーであるナフィオン（Nafion，登録商標、以下同じ。)、アクイビオン（Aquivion、登録商標、以下同じ。)が一般的に広く用いられている（例えば、特許文献１参照）。
【０００４】
しかし、これらのフッ素系ポリマーを含む電解質膜は、高価であるうえに、高温無加湿状態で顕著にプロトン伝導性が低下するという問題がある。また、いずれもフッ素を含んでいるため、環境面、規制面を考えると好ましくない。
【０００５】
この点、高温（１２０～１５０℃）での駆動が可能な次世代燃料電池発電条件に適合する電解質膜として、特許文献２には、酸ドープ型のポリベンズイミダゾールナノファイバーを用いた高温燃料電池用電解質が開示されている。
しかし、特許文献２の技術では、エーテル側鎖を含有させているため、イオン交換基の割合が少なくなり、プロトン伝導性という点で改善の余地がある。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０１７／１４１８７８号
特開２０２０－１８１７０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、このような事情に鑑みてなされたものであり、フッ素原子を含まないため環境負荷が少なく、８０℃以上の高温域で劣化が少ない燃料電池用電解質膜を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上記目的を達成するために鋭意検討を重ねた結果、ポリベンズイミダゾールナノファイバーと、Ｎ－ビニルイミダゾール、Ｎ－ビニルイミダゾールの誘導体およびそれらの混合物から選ばれるモノマーの重合体とからなる膜が、８０℃以上の高温域で劣化が少ないことを見出し、本発明を完成した。
【０００９】
すなわち、本発明は、
１．ポリベンズイミダゾールナノファイバーと、Ｎ－ビニルイミダゾール、Ｎ－ビニルイミダゾールの誘導体およびそれらの混合物から選ばれるモノマーの重合体とを含む燃料電池用電解質膜、

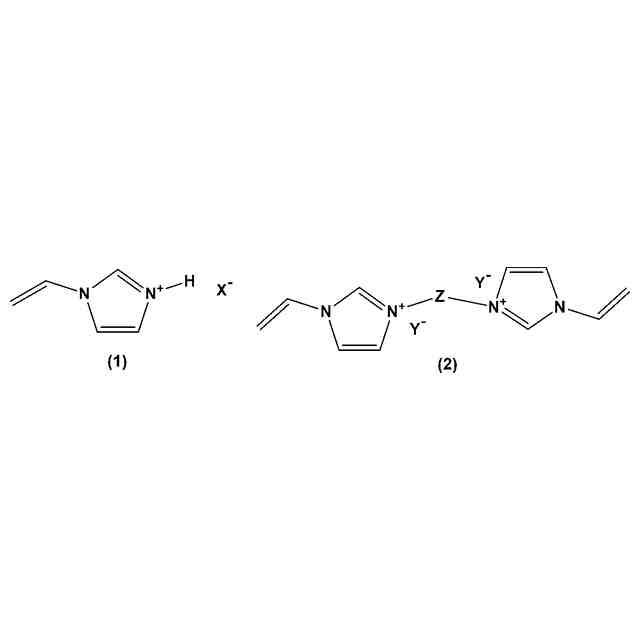

２．前記Ｎ－ビニルイミダゾールの誘導体が、下記式（１）および式（２）で表される少なくとも１種である１の燃料電池用電解質膜、
TIFF
2025160676000001.tif
31
162
（式（１）中、Ｘ
-
は、１価のアニオンを表す。式（２）中、Ｚは、炭素－炭素結合間に酸素原子が介在していてもよい炭素数１～２０のアルキレン基を表し、Ｙ
-
は、互いに独立して１価のアニオンを表し、ｎは、１～２０の整数を表す。）

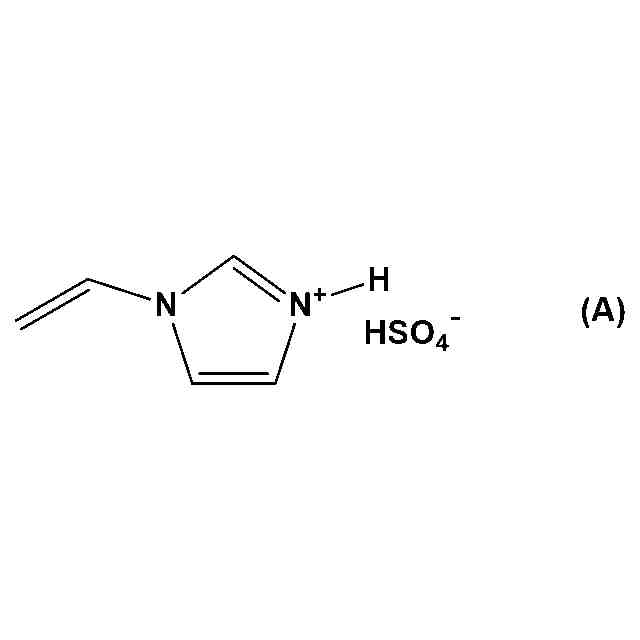

３．前記Ｘ
-
が、ＨＳＯ
4
-
である２の燃料電池用電解質膜、

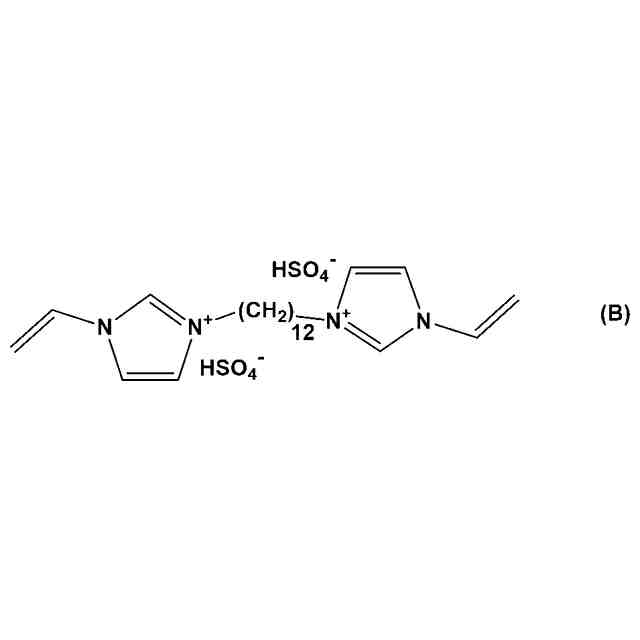

４．前記Ｚが、炭素－炭素結合間に酸素原子が介在していてもよい炭素数４～１６のアルキレン基である２の燃料電池用電解質膜、
５．前記Ｙ
-
が、いずれもＨＳＯ
4
-
である２の燃料電池用電解質膜、
６．ポリベンズイミダゾールナノファイバーからなる繊維構造体に、Ｎ－ビニルイミダゾール、Ｎ－ビニルイミダゾールの誘導体およびそれらの混合物から選ばれるモノマーを含浸させた後、前記モノマーを重合させる燃料電池用電解質膜の製造方法、
７．ポリベンズイミダゾールナノファイバーからなる繊維構造体を、８０℃以上、０．５ＭＰａ以上の条件で熱プレス処理した後、前記モノマーを含浸させる６の燃料電池用電解質膜の製造方法、
８．前記熱プレス処理した後のポリベンズイミダゾールナノファイバーからなる繊維構造体を、さらに酸素プラズマ処理した後、前記モノマーを含浸させる７の燃料電池用電解質膜の製造方法、
９．前記ポリベンズイミダゾールナノファイバーからなる繊維構造体が、電界紡糸法で作製されたものである６の燃料電池用電解質膜の製造方法、
１０．前記ポリベンズイミダゾールナノファイバーからなる繊維構造体が、ポリベンズイミダゾールのジメチルアセトアミド溶液から電界紡糸法で作製されたものである９の燃料電池用電解質膜の製造方法
を提供する。
【発明の効果】
【００１０】
本発明の燃料電池用電解質膜は、８０℃以上の高温域で劣化が少なく、また、膜の原料となるモノマーのいずれもがプロトン受容性基であるイミダゾリウム塩基を有し、分子中のプロトン受容性基の数が多いため、高温・無加湿状態において、ナフィオン等のフッ素系ポリマーを上回るプロトン伝導性を示す。
また、本発明の電解質膜は、補強材として、耐熱高分子材料であるポリベンズイミダゾールナノファイバーを含んでいるため、それを含まないものに比べ高強度な物性を示す。
さらに、本発明の電解質膜は、フッ素を含まない構造であり、一般に普及しているフッ素系ポリマーと比べコスト面で有利であるとともに、環境負荷も小さい。
【図面の簡単な説明】
（【００１１】以降は省略されています）
