公開番号2025160612
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063250
出願日2024-04-10
発明の名称樹脂部材
出願人愛三工業株式会社
代理人弁理士法人岡田国際特許事務所
主分類B29B 17/02 20060101AFI20251016BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】金属部分を簡便に除去できる樹脂部材を提供すること。
【解決手段】セットプレート10(樹脂部材)は、面状に延びるプレート部11と、プレート部11の一部でありコネクタピン13が一体的に接合されたインサート部14と、インサート部14をプレート部11からねじり取るためのトルクを掛けられるようにインサート部14を挟んで設けられる第1の引っ掛かり部(凸部16)及び第2の引っ掛かり部(凸部16)を有する。
【選択図】図3
特許請求の範囲【請求項１】
樹脂部材であって、
面状に延びるプレート部と、
該プレート部の一部であり金属部材が一体的に接合されたインサート部と、
該インサート部を前記プレート部からねじり取るためのトルクを掛けられるように前記インサート部を挟んで設けられる第１の引っ掛かり部及び第２の引っ掛かり部を有する樹脂部材。
続きを表示（約 480 文字）【請求項２】
請求項１に記載の樹脂部材であって、
前記インサート部までの距離が前記引っ掛かり部と前記インサート部間の距離と等しくなる又は長くなるように前記プレート部に形成される凹状の脆弱部を有する樹脂部材。
【請求項３】
請求項２に記載の樹脂部材であって、
前記脆弱部は前記引っ掛かり部と前記プレート部の面内方向における配置が重なるように形成される樹脂部材。
【請求項４】
請求項２又は３に記載の樹脂部材であって、
前記インサート部までの距離が前記脆弱部と前記インサート部間の距離よりも短くなるように前記プレート部から突出する突出部を有する樹脂部材。
【請求項５】
請求項２又は３に記載の樹脂部材であって、
前記脆弱部が前記インサート部の周囲全周に亘って前記プレート部の表面又は裏面に沿って延びる溝部を有する樹脂部材。
【請求項６】
請求項２又は３に記載の樹脂部材であって、
前記引っ掛かり部が凹状の前記脆弱部の内面に形成される樹脂部材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、樹脂部材に関する。詳しくは、インサート成形や接着等により金属部材が接合された樹脂部材に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
インサート成形や接着等により金属部材が接合された樹脂部材は数多く存在する。例えば、特開２０１８－１１２１７２号公報には、自動車等の車両に設けられる燃料タンクが開示されている。この燃料タンクは、その上部の開口部が樹脂製のセットプレートにより閉じられる。セットプレートは、燃料タンク内に配置される燃料ポンプと電気的に接続される金属端子を備えたコネクタ部を有する。金属端子は、インサート成形によりコネクタ部に一体的に接合される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１２１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような金属が一体的に接合された樹脂部材は、リサイクルの際に金属部分を除去する必要がある。そのため従来、樹脂部材全体を細かく破砕したのちに、磁力や人の目と手を用いて金属を選別し除去する方法がとられてきた。しかし、細かく破砕された部材の中から金属や金属を含む樹脂片を選別し確実に取り出すことは難しく手間も大きい。そのため、効率の悪さが問題視されていた。そこで、金属部分を簡便に除去できる樹脂部材を提供することが望まれる。
【課題を解決するための手段】
【０００５】
一つの態様としての樹脂部材は、面状に延びるプレート部と、プレート部の一部であり金属部材が一体的に接合されたインサート部と、インサート部をプレート部からねじり取るためのトルクを掛けられるようにインサート部を挟んで設けられる第１の引っ掛かり部及び第２の引っ掛かり部を有する。
【図面の簡単な説明】
【０００６】
第１実施形態に係るセットプレートを搭載した燃料供給装置の模式図である。
セットプレートの平面図である。
図２のセットプレートのＩＩＩ－ＩＩＩ線断面図である。
第２実施形態に係るセットプレートの平面図である。
図４のセットプレートのＶ－Ｖ線断面図である。
第３実施形態に係るセットプレートの平面図である。
図６のセットプレートのＶＩＩ－ＶＩＩ線断面図である。

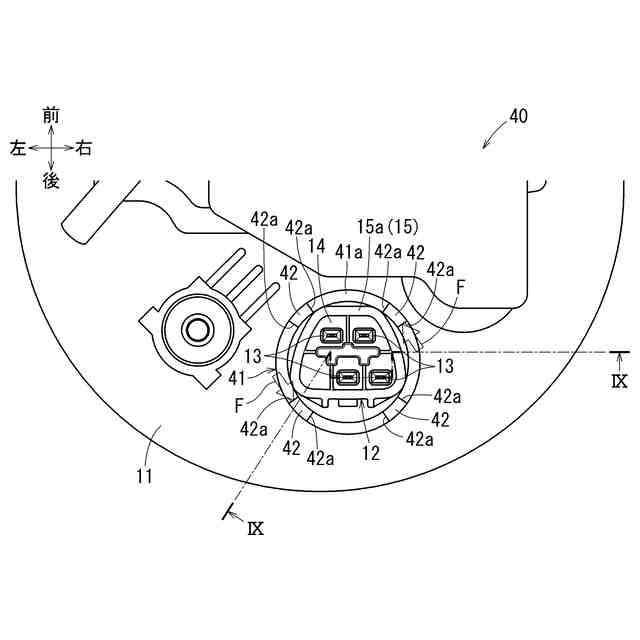

第４実施形態に係るセットプレートの平面図である。
図８のセットプレートのＩＸ－ＩＸ線断面図である。
【発明を実施するための形態】
【０００７】
＜第１実施形態＞
以下、種々の実施形態を図１～９を用いて説明する。以下の説明において用いる前後上下左右等の方向を表す用語は、各図中に表示した方向を指すものとする。なお、図中に表示した方向は説明の都合上定めたものであり、配置方向を特定するものではない。
【０００８】
＜燃料供給装置＞
１つの実施形態として、車両の燃料タンク２に設けられる樹脂製のセットプレート１０を例示する。図１に示すように、車両のエンジンに燃料を供給する燃料供給装置１は、セットプレート１０に取り付けられる燃料ポンプ３を有する。
【０００９】
＜セットプレート＞
セットプレート１０は、概して面状の部材である。セットプレート１０は、燃料ポンプ３を保持した状態で燃料タンク２の上面に開いた開口部２ａに蓋をするように組み付けられる。それにより、燃料ポンプ３が燃料タンク２の内部に配置される。燃料ポンプ３は、燃料フィルタ４を通して燃料タンク２内に貯留された燃料を汲み上げる。そして、セットプレート１０を貫通する燃料通路５を通じてエンジンに燃料を供給する。この意味でセットプレート１０は燃料供給装置１の一部を構成する。
【００１０】
またセットプレート１０は、燃料ポンプ３に電気信号や電力を送るためのコネクタ部１２を有する。コネクタ部１２には、後述のコネクタピン１３が設けられる。本実施形態のセットプレート１０は、以下詳述する構成によりコネクタ部１２をセットプレート１０からねじり取ることで、コネクタピン１３を簡便に除去できるものとなっている。
（【００１１】以降は省略されています）
