公開番号2025171789
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077456
出願日2024-05-10
発明の名称冷却器
出願人愛三工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H01L 23/473 20060101AFI20251113BHJP(基本的電気素子)
要約【課題】冷媒をスムーズに流すことができ、冷却効果を向上させることができる技術を提供する。
【解決手段】発熱体を冷却する冷却器は、発熱体に面する冷却面と、冷却面を冷却する冷媒が流れる冷却流路と、冷却流路に導入される冷媒が流れる導入流路と、導入流路と冷却流路を繋ぐ湾曲状の第1整流流路と、第1整流流路内に配置され、導入流路から冷却流路へ流れる冷媒を案内する1又は複数の第1整流板と、を備える。

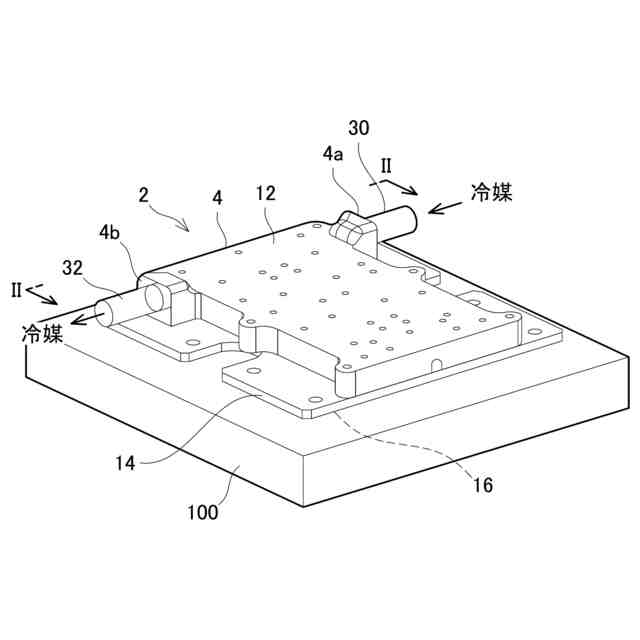

【選択図】図1
特許請求の範囲【請求項１】
発熱体を冷却する冷却器であって、
前記発熱体に面する冷却面と、
前記冷却面を冷却する冷媒が流れる冷却流路と、
前記冷却流路に導入される冷媒が流れる導入流路と、
前記導入流路と前記冷却流路を繋ぐ湾曲状の第１整流流路と、
前記第１整流流路内に配置され、前記導入流路から前記冷却流路へ流れる冷媒を案内する１又は複数の第１整流板と、を備える冷却器。
続きを表示（約 590 文字）【請求項２】
請求項１に記載の冷却器であって、
少なくとも１つの前記第１整流板は、湾曲状の前記第１整流流路に沿って湾曲状に延びる第１湾曲部を備える、冷却器。
【請求項３】
請求項１又は２に記載の冷却器であって、
前記冷却流路から導出される冷媒が流れる導出流路と、
前記冷却流路と前記導出流路を繋ぐ湾曲状の第２整流流路と、
前記第２整流流路内に配置され、前記冷却流路から前記導出流路へ流れる冷媒を案内する１又は複数の第２整流板と、を備える冷却器。
【請求項４】
請求項３に記載の冷却器であって、
少なくとも１つの前記第２整流板は、湾曲状の前記第２整流流路に沿って湾曲状に延びる第２湾曲部を備える、冷却器。
【請求項５】
請求項１又は２に記載の冷却器であって、
前記冷却流路の内面が波形状に構成されている、冷却器。
【請求項６】
請求項１又は２に記載の冷却器であって、
前記冷却流路内に配置されている複数のピンを更に備える、冷却器。
【請求項７】
請求項６に記載の冷却器であって、
前記複数のピンは、第１の外径を有する１又は複数の第１ピンと、前記第１の外径よりも大きい第２の外径を有する１又は複数の第２ピンと、を含む、冷却器。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、発熱体を冷却する冷却器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に発熱体を冷却する冷却器が開示されている。特許文献１の冷却器は、発熱体に面する冷却面と、冷却面を冷却する冷媒が流れる冷却流路と、冷却流路に導入される冷媒が流れる導入流路と、導入流路と冷却流路を繋ぐ湾曲状の整流流路とを備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１３４０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の冷却器では、冷媒が導入流路から整流流路を通じて冷却流路へ流れるときに冷媒の流れが乱れて乱流が発生することがある。そうすると、冷却流路を流れる冷媒の流れが滞ることがあり、それによって冷却器による冷却効果が低下することがある。そこで本明細書は、冷媒をスムーズに流すことができ、冷却効果を向上させることができる技術を提供する。
【課題を解決するための手段】
【０００５】

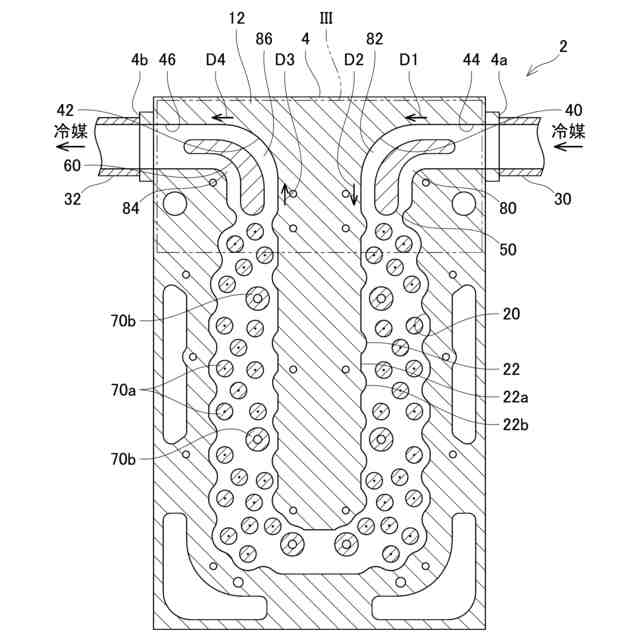

本技術の第１の態様では、発熱体を冷却する冷却器が、前記発熱体に面する冷却面と、前記冷却面を冷却する冷媒が流れる冷却流路と、前記冷却流路に導入される冷媒が流れる導入流路と、前記導入流路と前記冷却流路を繋ぐ湾曲状の第１整流流路と、前記第１整流流路内に配置され、前記導入流路から前記冷却流路へ流れる冷媒を案内する１又は複数の第１整流板と、を備える。
【０００６】
この構成によると、湾曲状の第１整流流路により冷却流路に冷媒をスムーズに導入することができるものの、冷媒が第１整流流路を流れるときに乱流が発生することがある。しかしながら、上記の構成によると、湾曲状の第１整流流路を流れる冷媒の流れを第１整流板により整えることができる。これにより、冷却流路に導入される冷媒で乱流が発生することを抑制することができ、冷媒をスムーズに流すことができる。その結果、冷却流路内で冷媒の流れが滞ることを抑制することができ、冷却器による冷却効果を向上させることができる。
【０００７】
第２の態様では、上記第１の態様において、少なくとも１つの前記第１整流板は、湾曲状の前記第１整流流路に沿って湾曲状に延びる第１湾曲部を備えていてもよい。この構成によると、湾曲状の第１整流流路に沿って冷媒をスムーズに流すことができ、冷却器による冷却効果を高めることができる。
【０００８】
第３の態様では、上記第１又は第２の態様において、冷却器が、前記冷却流路から導出される冷媒が流れる導出流路と、前記冷却流路と前記導出流路を繋ぐ湾曲状の第２整流流路と、前記第２整流流路内に配置され、前記冷却流路から前記導出流路へ流れる冷媒を案内する１又は複数の第２整流板と、を備えていてもよい。
【０００９】
この構成によると、湾曲状の第２整流流路により冷却流路から冷媒をスムーズに導出することができるものの、冷媒が第２整流流路を流れるときに乱流が発生することがある。しかしながら、上記の構成によると、湾曲状の第２整流流路を流れる冷媒の流れを第２整流板により整えることができる。これにより、冷却流路から導出される冷媒で乱流が発生することを抑制することができ、冷媒をスムーズに流すことができる。その結果、冷却流路内で冷媒の流れが滞ることを抑制することができ、冷却器による冷却効果を向上させることができる。
【００１０】
第４の態様では、上記第１の態様において、少なくとも１つの前記第２整流板は、湾曲状の前記第２整流流路に沿って湾曲状に延びる第２湾曲部を備えていてもよい。この構成によると、湾曲状の第２整流流路に沿って冷媒をスムーズに流すことができ、冷却器による冷却効果を向上させることができる。
（【００１１】以降は省略されています）
