公開番号2025148067
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048645
出願日2024-03-25
発明の名称温度計測モジュール
出願人愛三工業株式会社
代理人弁理士法人太陽国際特許事務所
主分類G01K 11/04 20060101AFI20250930BHJP(測定;試験)
要約【課題】計測対象との接触位置のズレを低減させ、計測結果にバラつきが生じることを抑制することができる温度計測モジュールを得る。

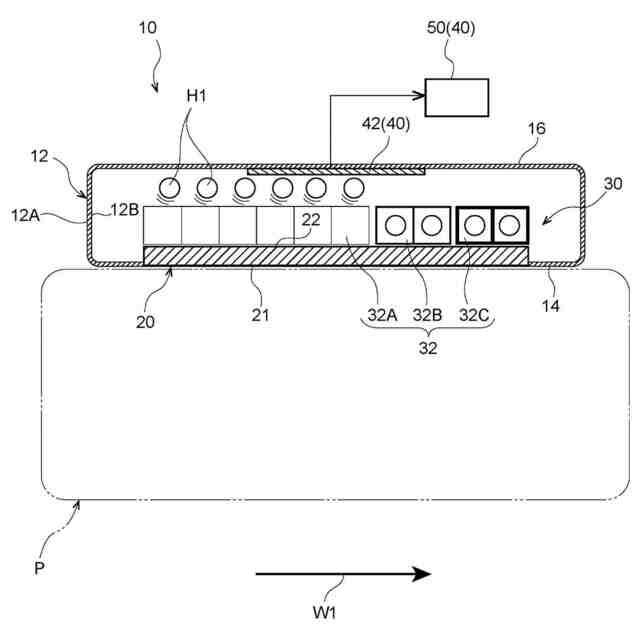

【解決手段】温度計測モジュール10は、少なくとも計測温度範囲において気体となる特定物質H1を収容した計測部12と、計測部12の外表面12Aの少なくとも一部に設けられ、計測対象Pに接触する第1側面21と、計測部12の内側面12Bの少なくとも一部に設けられ、第1側面21を介して計測対象Pの熱が伝達される第2側面22と、を有する接触部20と、第2側面22に設けられ、計測温度範囲の特定温度未満で特定物質H1を吸着し、特定温度以上で特定物質H1を脱離させる吸着部30と、計測部12内の圧力に基づいて、計測対象Pの温度を検出する温度センサ部40と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも計測温度範囲において気体となる特定物質を収容した計測部と、
前記計測部の外表面の少なくとも一部に設けられ、計測対象に接触する第１側面と、前記計測部の内側面の少なくとも一部に設けられ、前記第１側面を介して前記計測対象の熱が伝達される第２側面と、を有する接触部と、
前記第２側面に設けられ、前記計測温度範囲の特定温度未満で前記特定物質を吸着し、特定温度以上で前記特定物質を脱離させる吸着部と、
前記計測部内の圧力に基づいて、前記計測対象の温度を検出する温度センサ部と、を有する、
温度計測モジュール。
続きを表示（約 1,200 文字）【請求項２】
前記吸着部は、前記特定温度が互いに異なる複数種の吸着剤で構成されている、
請求項１に記載の温度計測モジュール。
【請求項３】

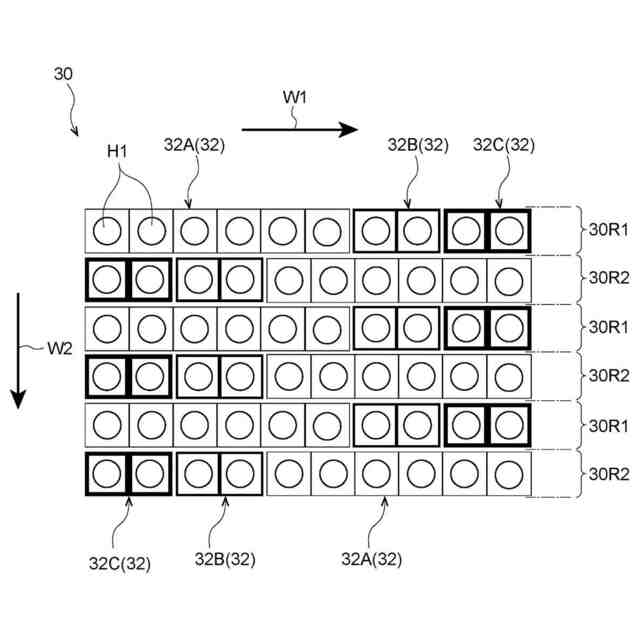

前記吸着部は、第１方向に沿って複数種の前記吸着剤を前記特定温度の昇順に配置した少なくとも１つの第１列部と、第１方向に沿って複数種の前記吸着剤を前記特定温度の降順に配置した少なくとも１つの第２列部とを有し、
前記第２側面には、前記第１列部と前記第２列部とが前記第１方向と異なる第２方向に沿って交互に配置されている、
請求項２に記載の温度計測モジュール。
【請求項４】

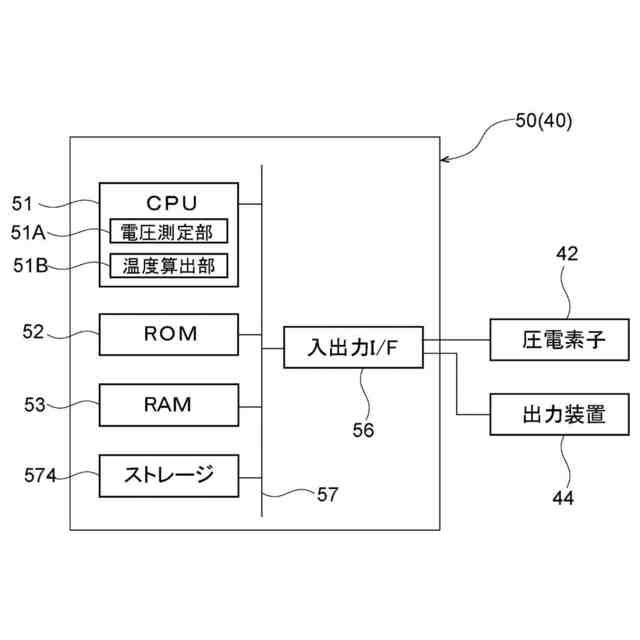

前記温度センサ部は、
前記計測部内に設けられ、計測部内の圧力を電圧に変換する圧電素子と、
前記圧電素子から出力される電圧に基づいて前記計測対象の温度を算出する算出部と、を備え、

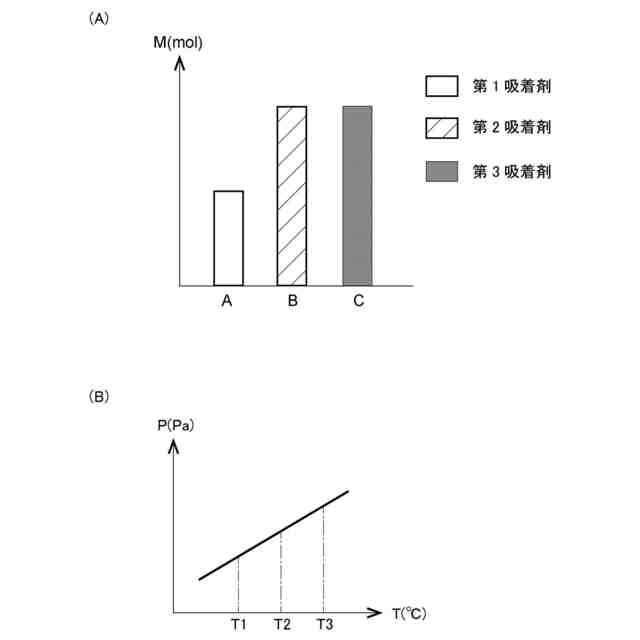

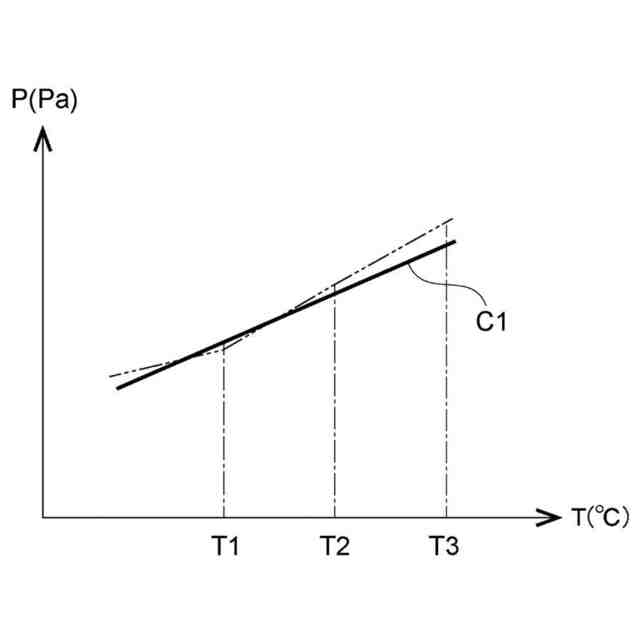

前記吸着部は、前記計測対象の温度と前記圧電素子から出力される電圧との関係が線形となるように複数種の前記吸着剤の量が種類ごとに調整されている、
請求項２に記載の温度計測モジュール。
【請求項５】

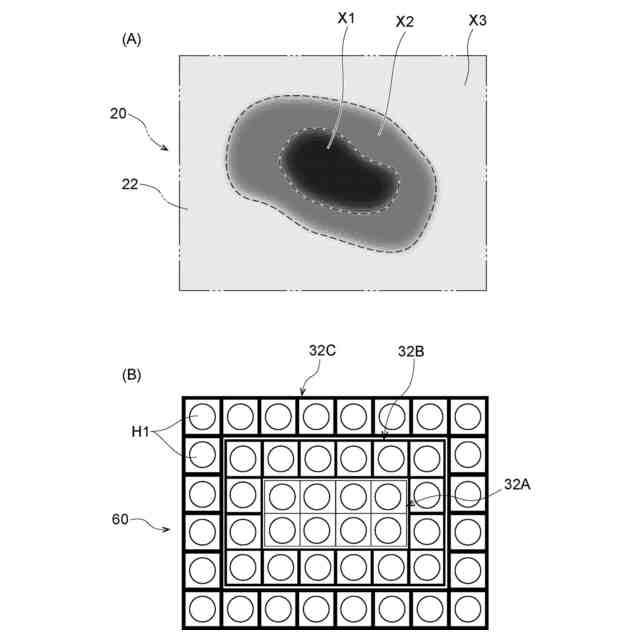

前記吸着部は、前記接触部が前記計測対象に接触した状態で前記第２側面に生じる熱伝達速度のばらつきに応じて、熱伝達速度の速い部位ほど、複数種の前記吸着剤のうち前記特定温度の低い吸着剤が配置されている、
請求項２に記載の温度計測モジュール。
【請求項６】

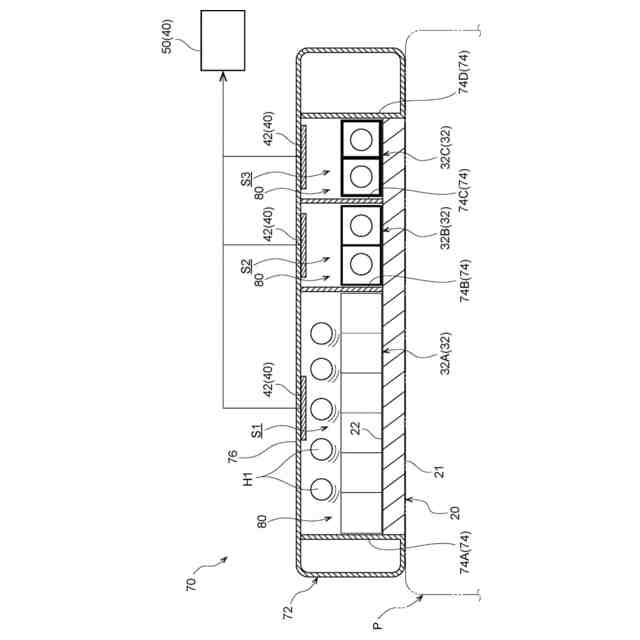

前記計測部は、内部空間を複数の部屋に区画する区画部を備え、
前記吸着部は、前記計測部の各部屋に設けられるとともに部屋毎に前記特定温度が互いに異なるように異なる種類の吸着剤を配置して構成されている、
請求項２に記載の温度計測モジュール。
【請求項７】
複数種の前記吸着剤は、単位量あたりの前記特定物質の吸着量が同一であるように構成されている、
請求項２に記載の温度計測モジュール。
【請求項８】

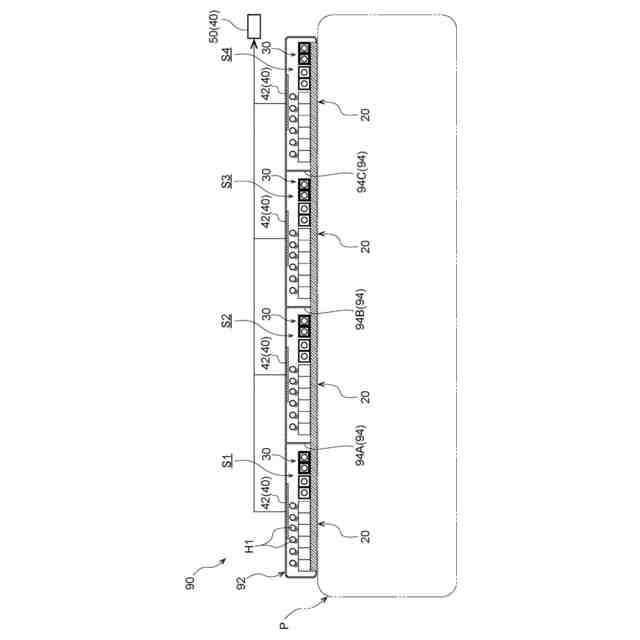

前記計測部は、内部空間を複数の部屋に区画する区画部を備え、
前記吸着部は、各部屋にそれぞれ設けられ、
前記温度センサ部は、前記部屋毎に前記計測対象の温度を検出するように構成されている、
請求項１又は請求項２に記載の温度計測モジュール。
【請求項９】

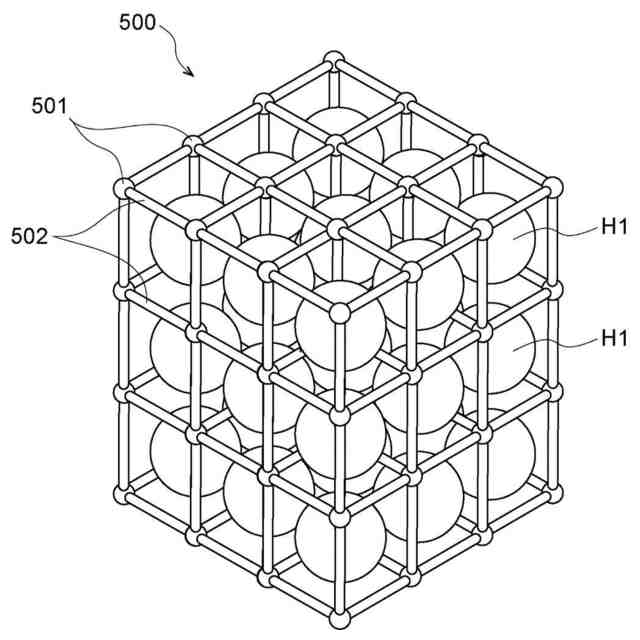

前記吸着部は、前記特定物質を吸着可能な金属有機構造体を含む吸着剤で構成されている、
請求項１又は請求項２に記載の温度計測モジュール。
【請求項１０】
前記吸着部は、前記特定温度が互いに異なる複数種の前記吸着剤を備え、当該複数種の前記吸着剤は、有機配位子が架橋する金属イオンの金属種が互いに異なる金属有機構造体をそれぞれ含んで構成されている、
請求項２に記載の温度計測モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、温度計測モジュールに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、２種類の異なる金属で形成した熱電素子の両金属線が被側温体に接触する接触板の両端側から接触板に沿って配置され、接触板中央付近で接合される技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平７－１９８５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載の技術では、熱電素子（熱電対）が線状であるため、計測対象となる物体に接触する接触板の形状に制約が大きい。そのため、接触板と計測対象の接触位置のズレにより、計測結果にバラつきが生じる虞がある。
【０００５】
本発明は上記課題を考慮し、計測対象との接触位置のズレを低減させ、計測結果にバラつきが生じることを抑制することができる温度計測モジュールを得ることを目的とする。
【課題を解決するための手段】
【０００６】
請求項１に記載の温度計測モジュールは、少なくとも計測温度範囲において気体となる特定物質を収容した計測部と、前記計測部の外表面の少なくとも一部に設けられ、計測対象に接触する第１側面と、前記計測部の内側面の少なくとも一部に設けられ、前記第１側面を介して前記計測対象の熱が伝達される第２側面と、を有する接触部と、前記第２側面に設けられ、前記計測温度範囲の特定温度未満で前記特定物質を吸着し、特定温度以上で前記特定物質を脱離させる吸着部と、前記計測部内の圧力に基づいて、前記計測対象の温度を検出する温度センサ部と、を有する。
【０００７】
請求項１に記載の温度計測モジュールでは、計測温度範囲において気体となる特定物質を収容した計測部と、当該計測部に設けられた接触部を有している。接触部は、その第１側面が計測部の外表面の少なくとも一部に設けられており、計測対象に接触する。また、接触部は、その第２側面が計測部の内側面の少なくとも一部に設けられており、第２側面には、第１側面を介して計測対象の熱が伝達されるように構成されている。
【０００８】
ここで、第２側面には、吸着部が設けられている。吸着部は、計測温度範囲の特定温度未満で特定物質を吸着し、特定温度以上で特定物質を脱離させるように構成されている。このため、例えば、第１側面と第２側面を経て計測対象から伝達される熱により、吸着部が特定温度以上になると、吸着部から特定物質が脱離し、測部内の圧力が上昇する。温度計測モジュールの備える温度センサ部は、このように、計測部内の圧力が計測対象の温度により変化することを利用して、計測部内の圧力に基づいて、計測対象の温度を検出する。
【０００９】
かかる温度計測モジュールによれば、計測部内における特定物質の吸着と脱離による圧力変化で温度計測を行うため、従来の熱電対のように、計測対象との接触面の形状に対する制約が少ない。このため、計測対象に応じた接触面の設計が可能であり、その結果、計測対象との接触位置のズレを低減させ、計測結果にバラつきが生じることを抑制することができる。
【００１０】
請求項２に記載の温度計測モジュールは、請求項１に記載の構成において、前記吸着部は、前記特定温度が互いに異なる複数種の吸着剤で構成されている。
（【００１１】以降は省略されています）
