公開番号2025178043
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024151752
出願日2024-09-03
発明の名称集電体、集電体を製造するための中間体及び集電体の製造方法
出願人愛三工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H01M 4/66 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】集電体に塗工した電極が金属箔に接触することを抑制すると共に、電極を集電体から剥がれ難くするための技術を提供する。
【解決手段】集電体は、金属箔と、複数の導電助剤を含む樹脂からなり、前記金属箔の上に配置される樹脂層と、を備えている。前記樹脂層は、前記金属箔の上に配置される第1層と、前記第1層の上に配置される第2層と、を備えている。前記第2層は、前記第1層と接触する面と反対側の面に凹凸が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
金属箔と、
複数の導電助剤を含む樹脂からなり、前記金属箔の上に配置される樹脂層と、を備えており、
前記樹脂層は、前記金属箔の上に配置される第１層と、前記第１層の上に配置される第２層と、を備えており、
前記第２層は、前記第１層と接触する面と反対側の面に凹凸が設けられている、集電体。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の集電体であって、
前記複数の導電助剤は、前記第１層に含まれる複数の第１導電助剤と、前記第２層に含まれる複数の第２導電助剤と、を含み、
前記第２層には、複数の前記第２導電助剤のうちのいくつかが凝集することにより形成される導電助剤群が複数存在し、
各前記導電助剤群は、隣接する前記導電助剤群と間隔を空けて配置されている、集電体。
【請求項３】
請求項１に記載の集電体であって、
前記複数の導電助剤は、前記第１層に含まれる複数の第１導電助剤と、前記第２層に含まれる複数の第２導電助剤と、を備えており、
各前記第２導電助剤の外形は、各前記第１導電助剤の外形より大きい、集電体。
【請求項４】
請求項１に記載の集電体であって、
前記第２層の前記反対側の面には、複数の溝が設けられている、集電体。
【請求項５】
請求項４に記載の集電体であって、
前記第１層及び前記第２層は、同一種類の樹脂によって構成されており、
前記第１層及び前記第２層には、同一種類の前記導電助剤が、同一密度で含まれている、集電体。
【請求項６】
集電体を製造するための中間体であって、
金属箔と、
複数の導電助剤を含む樹脂からなり、前記金属箔の上に配置される樹脂層と、を備えており、
前記樹脂層は、前記金属箔の上に配置される第１層と、前記第１層の上に配置される第２層と、を備えており、
前記第２層は、熱分解性成分を含んでいる、中間体。
【請求項７】
請求項６に記載の中間体であって、
前記第２層を構成する樹脂の密度は、前記熱分解性成分の密度より大きい、中間体。
【請求項８】
金属箔と、複数の導電助剤を含む樹脂からなり、前記金属箔の上に配置される樹脂層と、を備える集電体の製造方法であって、
前記複数の導電助剤と前記樹脂とを含むスラリーを前記金属箔の上に配置する配置工程と、

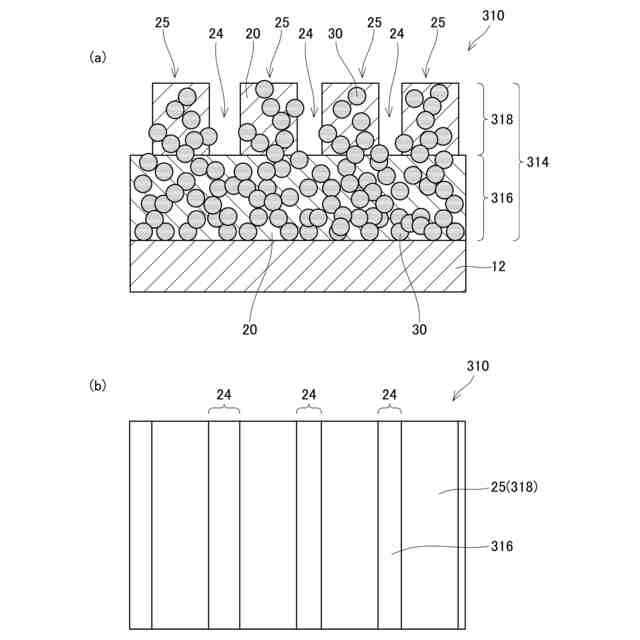

前記配置工程で前記金属箔の上に配置された前記スラリーの前記金属箔と接触する面と反対側の面に櫛型の治具を差し込み、前記治具を直線状に移動させることにより、前記反対側の面に複数の溝を形成する溝形成工程と、
前記溝形成工程で前記反対側の面に複数の前記溝が形成された前記スラリーを乾燥させることにより、前記樹脂層の前記金属箔と接触する面と反対側の面に複数の溝によって構成される凹凸を形成する乾燥工程と、を備える、集電体の製造方法。
【請求項９】
集電体の製造方法であって、
複数の導電助剤を含む樹脂からなる第１層を金属箔の上に配置する第１配置工程と、

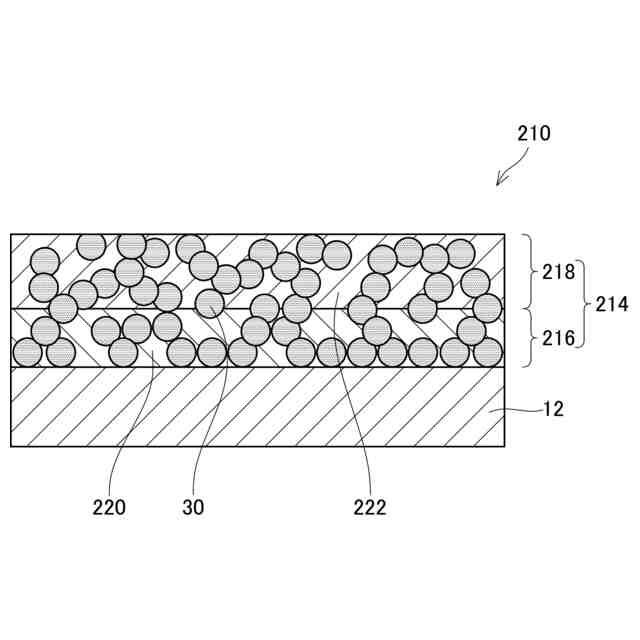

複数の導電助剤及び熱分解性成分を含む樹脂からなる第２層を前記第１層の上に配置する第２配置工程と、
前記第１配置工程と前記第２配置工程により形成された中間体を熱処理することにより前記第２層の前記第１層と接触する面と反対側の面に凹凸を形成する熱処理工程と、を備える、集電体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、集電体、集電体を製造するための中間体及び集電体の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
二次電池に用いられる集電体は、性能を向上させるために種々の改良がされている。例えば、特許文献１の集電体は、金属箔と、金属箔の表面に配置された樹脂層と、を備えている。金属箔の表面に樹脂層を配置することによって、集電体に電極を塗工したときに、電極が樹脂層上に配置される。また、電極は、集電体に塗工されるときに加圧され、樹脂層内に入り込む。電極が樹脂層内に入り込むことによって、電極と樹脂層との間にアンカー効果が生じ、電極が集電体から剥がれ難くなる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２６１９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の集電体では、電極が集電体に塗工されるときに加圧されることによって、電極が樹脂層内に入り込み、電極と樹脂層との間にアンカー効果が生じる。しかしながら、電極が集電体に加圧される際に、電極が金属箔まで達することがある。電極が金属箔に接触すると、金属箔が破損することがあり、金属箔が破損して貫通すると、電極が反対面に配置された電極に接触して短絡する虞がある。また、電極が金属箔に接触することを回避するために樹脂層の剛性を高くすると（例えば、樹脂層に含まれる導電助剤の量を多くすると）、電極が樹脂層に入り込み難くなり、電極が集電体から剥がれ易くなる。
【０００５】
本明細書は、集電体に塗工した電極が金属箔に接触することを抑制すると共に、電極を集電体から剥がれ難くするための技術を開示する。
【課題を解決するための手段】
【０００６】

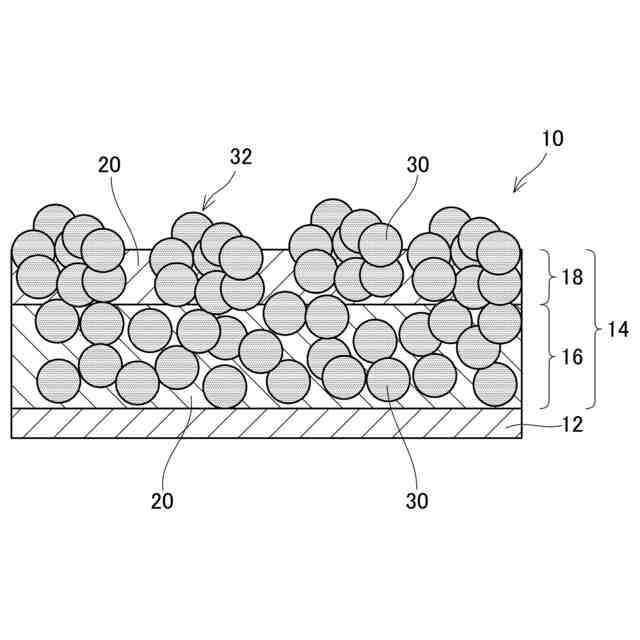

本技術の第１の態様では、集電体は、金属箔と、複数の導電助剤を含む樹脂からなり、前記金属箔の上に配置される樹脂層と、を備えている。前記樹脂層は、前記金属箔の上に配置される第１層と、前記第１層の上に配置される第２層と、を備えている。前記第２層は、前記第１層と接触する面と反対側の面に凹凸が設けられている。
【０００７】

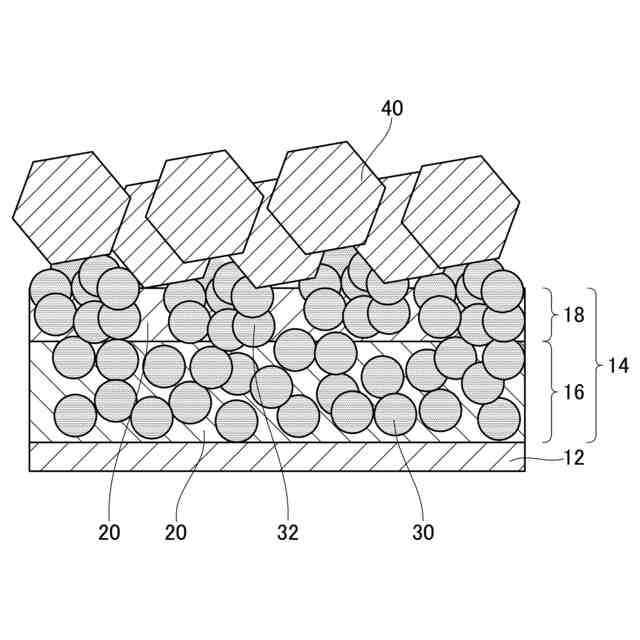

この構成によれば、集電体に電極を塗工したときに電極と接触する第２層の表面に凹凸を設けることによって、集電体に電極を塗工すると、電極が第２層の凹凸に入り込み易くなる。これにより、電極と第２層との間にアンカー効果が生じ、電極が集電体から剥がれ難くなる。また、第２層と金属箔との間に第１層を設けることによって、電極が金属箔に接触し難くなる。このため、集電体に塗工した電極を金属箔に接触し難くすることと、電極が集電体から剥がれ難くすることを同時に実現することができる。
【０００８】
本技術の第２の態様では、上記の第１の態様において、前記複数の導電助剤は、前記第１層に含まれる複数の第１導電助剤と、前記第２層に含まれる複数の第２導電助剤と、を含んでいてもよい。前記第２層には、複数の前記第２導電助剤のうちのいくつかが凝集することにより形成される導電助剤群が複数存在していてもよい。各前記導電助剤群は、隣接する前記導電助剤群と間隔を空けて配置されていてもよい。
【０００９】
この構成によれば、第２層には、第２導電助剤が凝集した複数の導電助剤群が、間隔を空けて配置される。これにより、第２層には、導電助剤群の間に生じる導電助剤が配置されない領域が大きくなり易くなり、第２層の表面に凹凸が生じ易くなる。
【００１０】

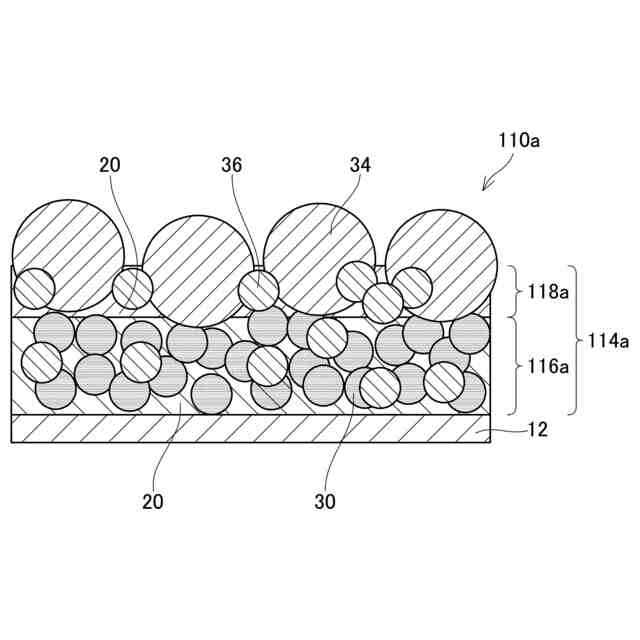

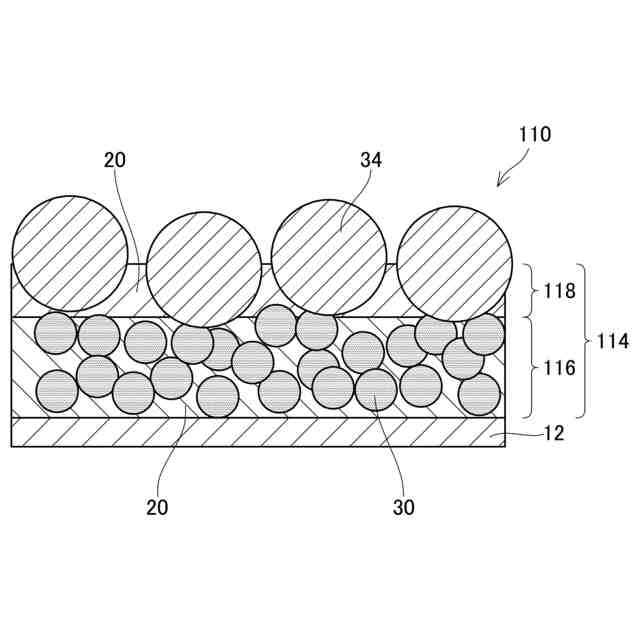

本技術の第３の態様では、上記の第１の態様において、前記複数の導電助剤は、前記第１層に含まれる複数の第１導電助剤と、前記第２層に含まれる複数の第２導電助剤と、を備えていてもよい。各前記第２導電助剤の外形は、各前記第１導電助剤の外形より大きくてもよい。
（【００１１】以降は省略されています）
