公開番号2025175450
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081576
出願日2024-05-20
発明の名称射出成形機用金型
出願人愛三工業株式会社
代理人弁理士法人岡田国際特許事務所
主分類B29C 45/36 20060101AFI20251126BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】カセット金型の脱着にかかる工数を削減するとともに射出成形機用金型を小型化する。

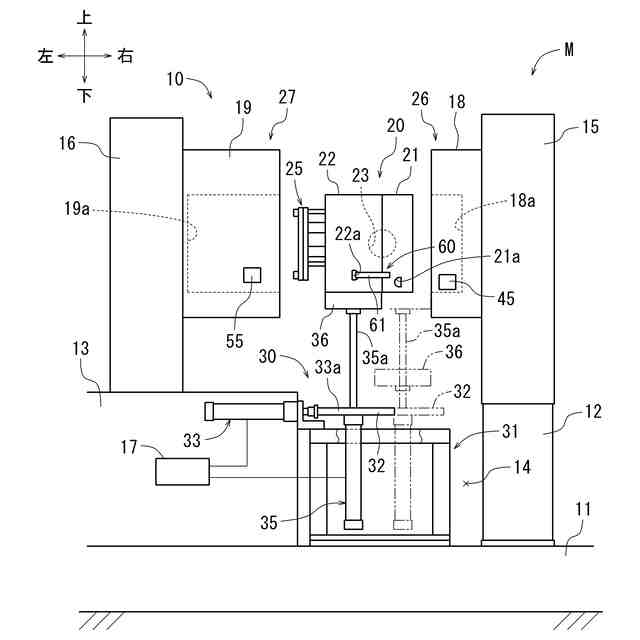

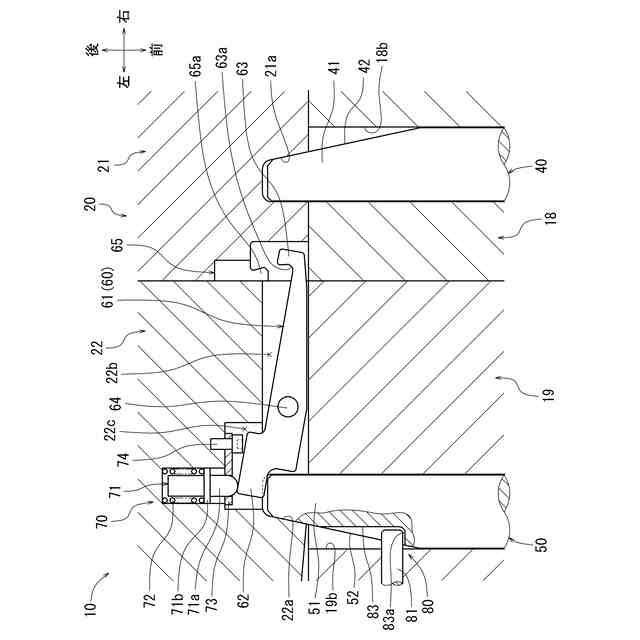

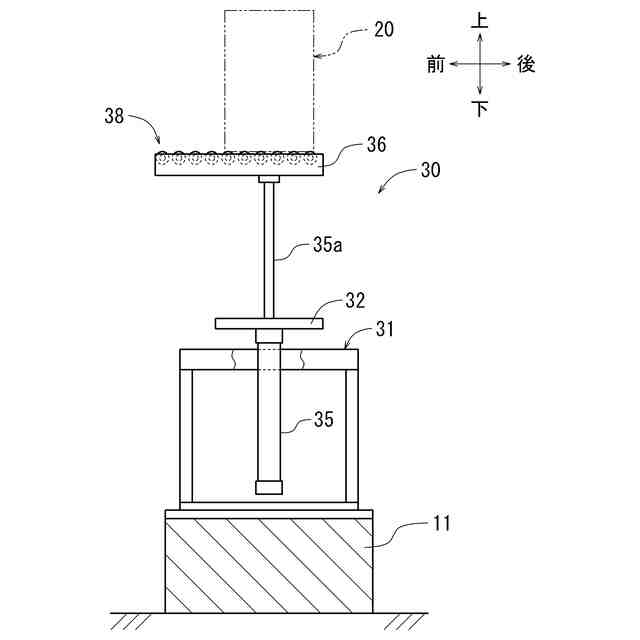

【解決手段】射出成形機用金型10は、射出成形機の固定側ベース型18に保持される固定側カセット型21と、可動側ベース型19に保持される可動側カセット型22と、を有するカセット金型20により、成形品を成形する。可動側ベース型19には、可動側ベース型19に保持される可動側カセット型22をクランプ及びクランプ解除する可動側クランプロッド50が設けられる。可動側カセット型22には、固定側カセット型21をロック及びロック解除するロックレバー61が回動可能に支持される。ロックレバー61は、可動側クランプロッド50のクランプ動作によりロック位置からアンロック位置へ回動される。

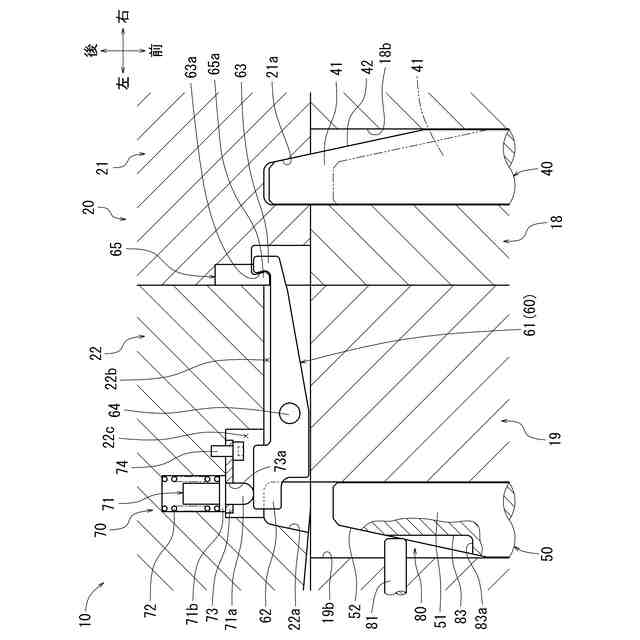

【選択図】図5
特許請求の範囲【請求項１】
射出成形機の固定側ベース型に保持される固定側カセット型と、可動側ベース型に保持される可動側カセット型と、を有するカセット金型により、成形品を成形する射出成形機用金型であって、
前記固定側ベース型及び前記可動側ベース型のいずれか一方のベース型には、該ベース型に保持される一方のカセット型をクランプ及びクランプ解除するクランプロッドが進退可能に設けられており、
前記一方のカセット型には、他方のカセット型をロック及びロック解除するロックレバーが回動可能に支持されており、
前記ロックレバーは、前記クランプロッドのクランプ動作によりロック位置からアンロック位置へ回動される、射出成形機用金型。
続きを表示（約 580 文字）【請求項２】
請求項１に記載の射出成形機用金型であって、

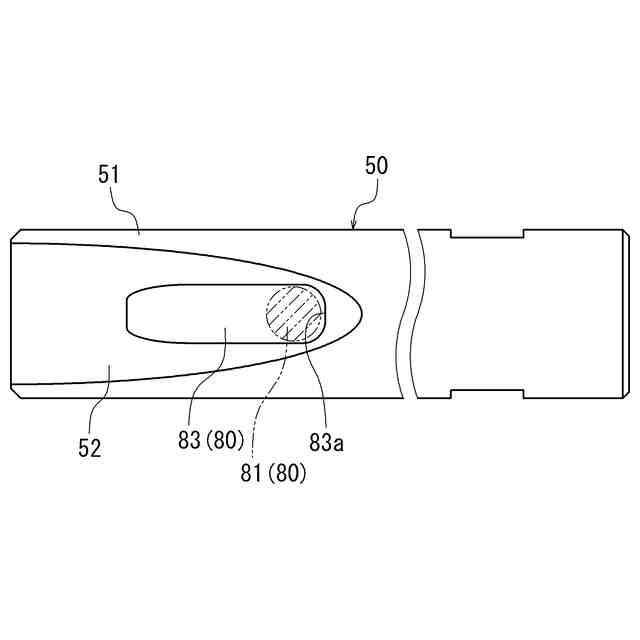

前記クランプロッドは、前記一方のカセット型に形成された係合穴に対して軸方向に係脱可能な先細り状の先細端部を有しており、
前記係合穴に対する前記先細端部の係合にともなう摺動接触により、前記一方のベース型に前記一方のカセット型が締め付けられる、射出成形機用金型。
【請求項３】
請求項２に記載の射出成形機用金型であって、
前記一方のベース型と前記クランプロッドとの間には、前記係合穴に対する該クランプロッドの進出方向への移動量を規制するストッパ機構が設けられている、射出成形機用金型。
【請求項４】
請求項１又は２に記載の射出成形機用金型であって、

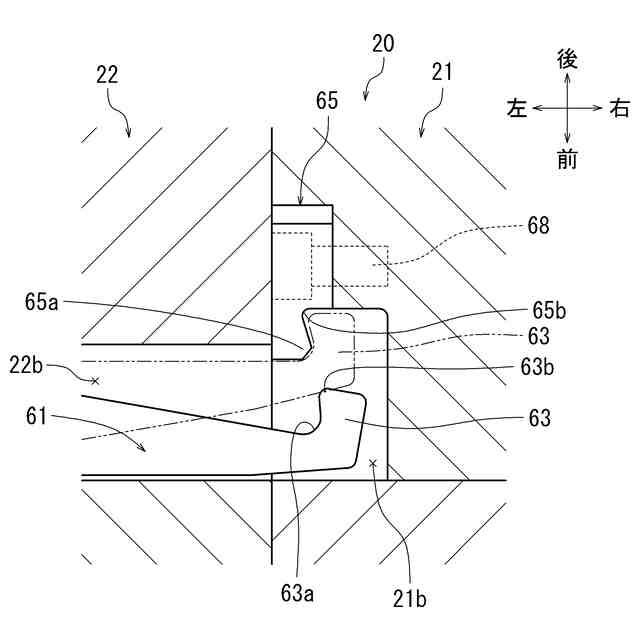

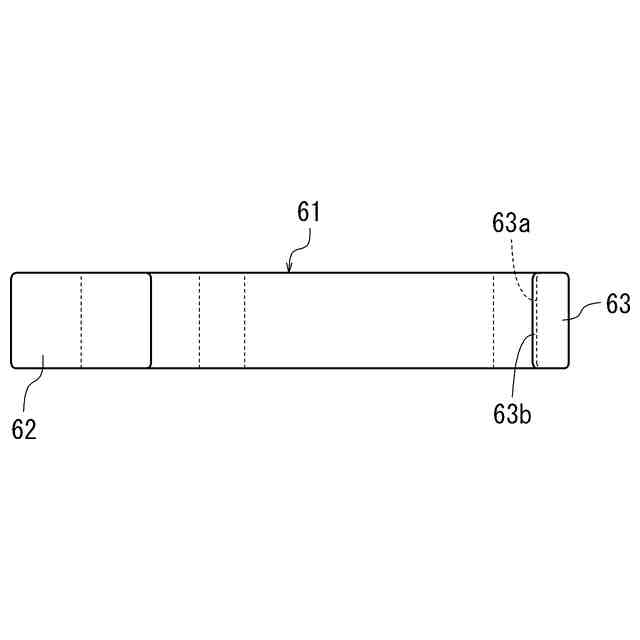

前記ロックレバーは、前記他方のカセット型に形成された掛止部に対して係脱可能に掛止するフック部を有しており、
前記フック部には、アンダーカット部が形成されており、
前記掛止部には、前記アンダーカット部に係合する抜け止め凸部が形成されている、射出成形機用金型。
【請求項５】
請求項１又は２に記載の射出成形機用金型であって、
前記一方のカセット型には、前記ロックレバーを常にロック位置へ付勢するレバー付勢機構が設けられている、射出成形機用金型。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示の技術は射出成形機用金型に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、例えば特許文献１に記載された金型交換装置がある。その装置は、第１金型および第２金型と、第１金型と第２金型とが連結された状態と連結されていない状態とに切り替える金型側切替機構（ロックピン）を備える交換式金型と、第１金型を第２金型の方向へ押圧する第１母型と、第２金型を第１金型の方向へ押圧する第２母型と、第１母型と第２母型との間で変位可能に配置され、交換式金型の少なくとも一部を収容する中間母型と、を備える。また、第１母型と中間母型とが連結された状態と連結されていない状態とに切り替える第１母型側切替機構を備える。また、第２母型と中間母型とが連結された状態と連結されていない状態とに切り替える第２母型側切替機構を備える。なお、交換式金型は本明細書でいう「カセット金型」に相当し、各母型は本明細書でいう「ベース型」に相当する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４２７１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１によると、カセット金型の脱着に際し、金型側切替機構の切替作業と、第１母型側切替機構の切替作業と、第２母型側切替機構の切替作業と、を必要とする。このため、カセット金型の脱着に係る工数が多い。また、中間母型を必要とする第１母型側切替機構及び第２母型側切替機構によって、第１母型と第２母型との間に交換式金型を保持するため、射出成形機用金型が大型化する。なお、特許文献１は、第１金型を第１母型に着脱可能に保持する装置、及び、第２金型を第２母型に着脱可能に保持する装置を備えるもではない。
【０００５】
本明細書に開示の技術が解決しようとする課題は、カセット金型の脱着にかかる工数を削減するとともに射出成形機用金型を小型化することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本明細書が開示する技術は次の手段をとる。
【０００７】
第１の手段は、射出成形機の固定側ベース型に保持される固定側カセット型と、可動側ベース型に保持される可動側カセット型と、を有するカセット金型により、成形品を成形する射出成形機用金型であって、前記固定側ベース型及び前記可動側ベース型のいずれか一方のベース型には、該ベース型に保持される一方のカセット型をクランプ及びクランプ解除するクランプロッドが進退可能に設けられており、前記一方のカセット型には、他方のカセット型をロック及びロック解除するロックレバーが回動可能に支持されており、前記ロックレバーは、前記クランプロッドのクランプ動作によりロック位置からアンロック位置へ回動される、射出成形機用金型である。
【０００８】
第１の手段によると、一方のカセット型に他方のカセット型をロックするロック位置にあるロックレバーは、一方のベース型に一方のカセット型をクランプする際のクランプロッドのクランプ動作によりアンロック位置へ回動される。すなわち、クランプロッドのクランプ動作を利用してロックレバーをアンロックさせることができる。これにより、カセット金型の脱着作業にかかる工数を削減することができる。また、ロックレバーを作動させる専用の装置が不要で、射出成形機用金型を小型化することができる。
【０００９】
第２の手段は、第１の手段の射出成形機用金型であって、前記クランプロッドは、前記一方のカセット型に形成された係合穴に対して軸方向に係脱可能な先細り状の先細端部を有しており、前記係合穴に対する前記先細端部の係合にともなう摺動接触により、前記一方のベース型に前記一方のカセット型が締め付けられる、射出成形機用金型である。
【００１０】
第２の手段によると、一方のカセット型の係合穴に対するクランプロッドの先細端部の摺動接触を利用して、一方のベース型に一方のカセット型を締め付けることができる。これにより、一方のベース型に一方のカセット型を固定的にクランプすることができる。
（【００１１】以降は省略されています）
