公開番号2025144781
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044625
出願日2024-03-21
発明の名称樹脂部材
出願人愛三工業株式会社
代理人弁理士法人岡田国際特許事務所
主分類B29C 65/70 20060101AFI20250926BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】金属部分を簡便に除去できる樹脂部材を提供すること。
【解決手段】セットプレート10は、面状に延びるプレート部11と、プレート部11から厚さ方向にオフセットされた位置でコネクタピン12を保持する保持部14と、プレート部11から保持部14に向かって突出しプレート部11と保持部14を連結する連結部13を有する。連結部13を外力により破断させることでコネクタピン12を保持部14とともにプレート部11から分離可能に構成されている。
【選択図】図3
特許請求の範囲【請求項１】
樹脂部材であって、
面状に延びるプレート部と、
該プレート部から厚さ方向にオフセットされた位置で金属部材を保持する保持部と、
前記プレート部から前記保持部に向かって突出し前記プレート部と前記保持部を連結する連結部を有し、
該連結部を外力により破断させることで前記金属部材を前記保持部とともに前記プレート部から分離可能に構成された樹脂部材。
続きを表示（約 250 文字）【請求項２】
請求項１に記載の樹脂部材であって、
前記連結部が凹状の脆弱部を有する樹脂部材。
【請求項３】
請求項２に記載の樹脂部材であって、
前記脆弱部が前記連結部の突出方向と交差する方向に沿って設けられる樹脂部材。
【請求項４】
請求項１又は２に記載の樹脂部材であって、
前記金属部材が前記保持部から延びて前記プレート部を厚さ方向に貫通しており、更に前記連結部及び前記プレート部に対して接合されることなく隙間を隔てて設けられる樹脂部材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、樹脂部材に関する。詳しくは、インサート成形や接着等により金属部材が接合された樹脂部材に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
インサート成形や接着等により金属部材が接合された樹脂部材は数多く存在する。例えば、特開２０１８－１１２１７２号公報には、自動車等の車両に設けられる燃料タンクが開示されている。この燃料タンクは、その上部の開口部が樹脂製のセットプレートにより閉じられる。セットプレートは、燃料タンク内に配置される燃料ポンプと電気的に接続される金属端子を備えたコネクタ部を有する。金属端子は、インサート成形によりコネクタ部に一体的に接合される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１２１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような金属が一体的に接合された樹脂部材は、リサイクルの際に金属部分を除去する必要がある。そのため従来、樹脂部材全体を細かく破砕したのちに、磁力や人の目と手を用いて金属を選別し除去する方法がとられてきた。しかし、細かく破砕された樹脂部材の中から金属や金属を含む樹脂片を選別し確実に取り出すことは難しく手間も大きい。そのため、効率の悪さが問題視されていた。そこで、金属部分を簡便に除去できる樹脂部材を提供することが望まれる。
【課題を解決するための手段】
【０００５】
一つの態様としての樹脂部材は、面状に延びるプレート部と、プレート部から厚さ方向にオフセットされた位置で金属部材を保持する保持部と、プレート部から保持部に向かって突出しプレート部と保持部を連結する連結部を有する。連結部を外力により破断させることで金属部材を保持部とともにプレート部から分離可能に構成されている。
【図面の簡単な説明】
【０００６】

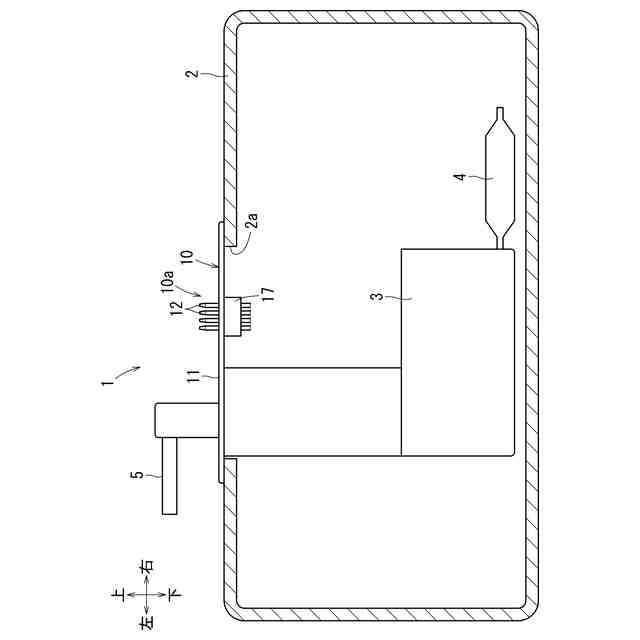

第１実施形態に係るセットプレートを搭載した燃料供給装置の模式図である。

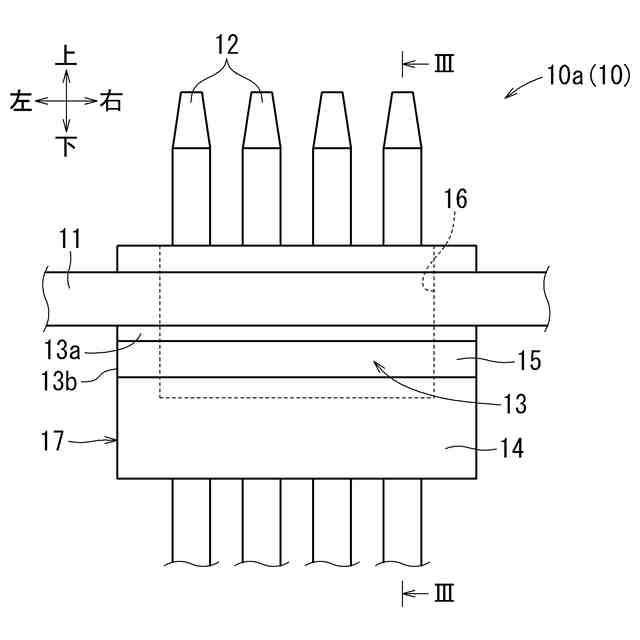

セットプレートの連結部及び保持部の拡大図である。

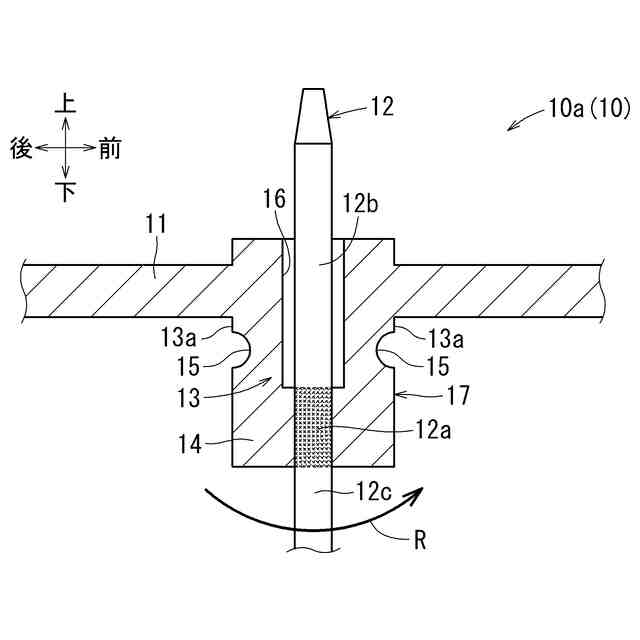

図２のセットプレートのＩＩＩ－ＩＩＩ線断面図である。

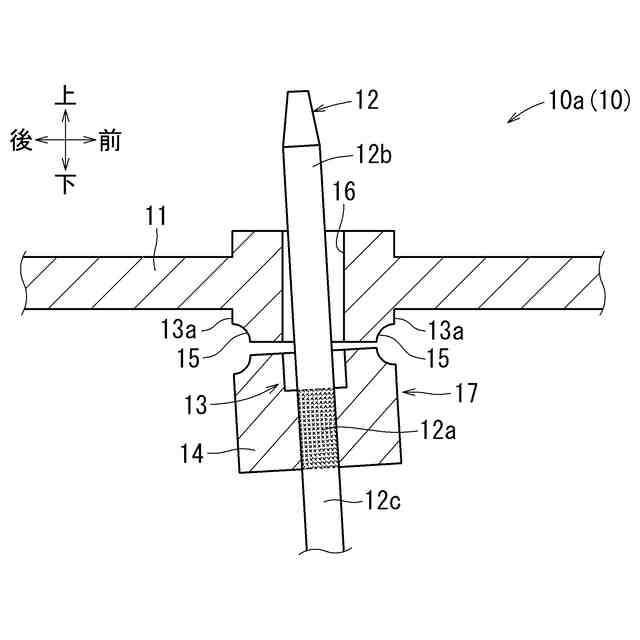

連結部を破断させた状態を示す図３に相当する断面図である。

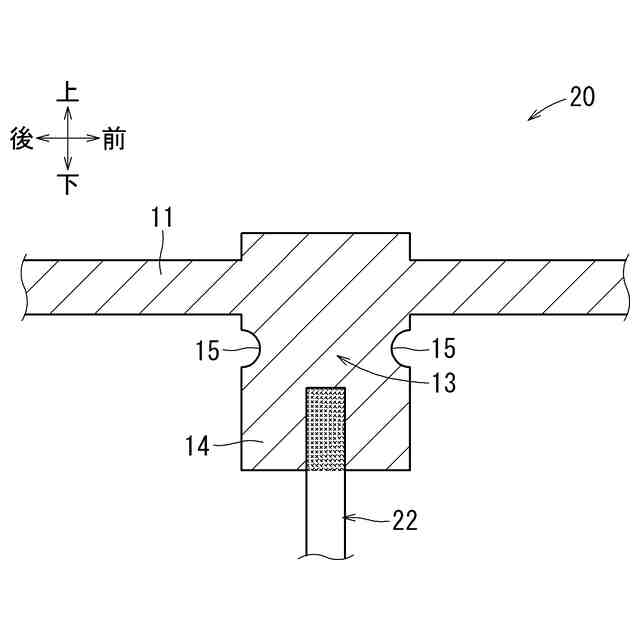

別の実施形態に係るセットプレートの図３に相当する断面図である。
【発明を実施するための形態】
【０００７】
＜第１実施形態＞
以下、種々の実施形態を図１～５を用いて説明する。以下の説明において用いる前後上下左右等の方向を表す用語は、各図中に表示した方向を指すものとする。なお、図中に表示した方向は説明の都合上定めたものであり、配置方向を特定するものではない。
【０００８】
＜燃料供給装置１＞
１つの実施形態として、車両の燃料タンク２に設けられる樹脂製のセットプレート１０を例示する。図１に示すように、車両のエンジンに燃料を供給する燃料供給装置１は、セットプレート１０に取り付けられる燃料ポンプ３を有する。
【０００９】
＜セットプレート＞
セットプレート１０は、概して面状の部材である。セットプレート１０は、燃料ポンプ３を保持した状態で燃料タンク２の上面に開いた開口部２ａに蓋をするように組み付けられる。それにより、燃料ポンプ３が燃料タンク２の内部に配置される。燃料ポンプ３は、燃料フィルタ４を通して燃料タンク２内に貯留された燃料を汲み上げる。そして、セットプレート１０を貫通する燃料通路５を通じてエンジンに燃料を供給する。この意味でセットプレート１０は燃料供給装置１の一部を構成する。
【００１０】
セットプレート１０は、面状に延びるプレート部１１と、プレート部１１に形成されるコネクタ部１０ａを有する。コネクタ部１０ａは、燃料ポンプ３に電気信号や電力を送る。コネクタ部１０ａには、後述のコネクタピン１２が設けられる。本実施形態のセットプレート１０は、以下詳述する構成によりコネクタ部１０ａをセットプレート１０から折り取ることで、コネクタピン１２を簡便に除去できるものとなっている。
（【００１１】以降は省略されています）
