公開番号2025173151
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078579
出願日2024-05-14
発明の名称金型のガス抜き構造
出願人愛三工業株式会社
代理人弁理士法人岡田国際特許事務所
主分類B22D 17/22 20060101AFI20251119BHJP(鋳造;粉末冶金)
要約【課題】製品成形サイクルをハイサイクル化する。

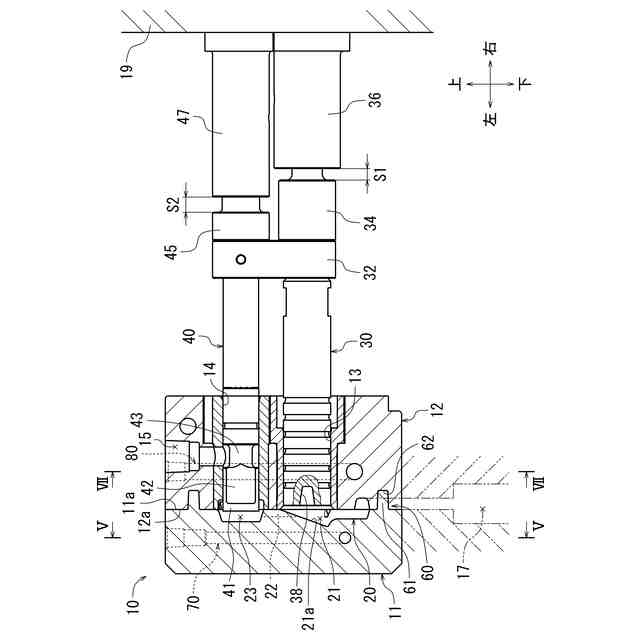

【解決手段】金型10のガス抜き構造は、固定型11の分割面11aと可動型12の分割面12aとの間に形成されかつキャビティ17に連通するガス抜き通路20を備える。固定型11の分割面11aと可動型12の分割面12aとの間には、ガス抜き通路20と外部との間の沿面距離を長くするための相互に嵌合可能な嵌合凸部61と嵌合凹部62とからなる嵌合部60が設けられる。ガス抜き通路20の周辺部における固定型11の分割面11aと可動型12の分割面12aとの間からの溶湯の噴き出しを抑制する。
【選択図】図1
特許請求の範囲【請求項１】
金型の固定型の分割面と可動型の分割面との間に形成されかつキャビティに連通するガス抜き通路を備える、金型のガス抜き構造であって、
前記固定型の分割面と前記可動型の分割面との間には、前記ガス抜き通路と外部との間の沿面距離を長くするための相互に嵌合可能な嵌合凸部と嵌合凹部とからなる嵌合部が設けられている、金型のガス抜き構造。
続きを表示（約 330 文字）【請求項２】
請求項１に記載の金型のガス抜き構造であって、
前記嵌合部は、前記ガス抜き通路を取り囲む形状を有する、金型のガス抜き構造。
【請求項３】
請求項１又は２に記載の金型のガス抜き構造であって、

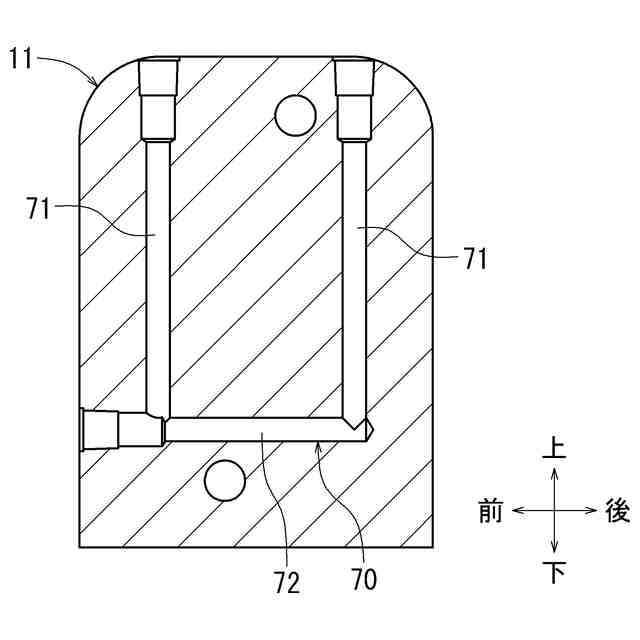

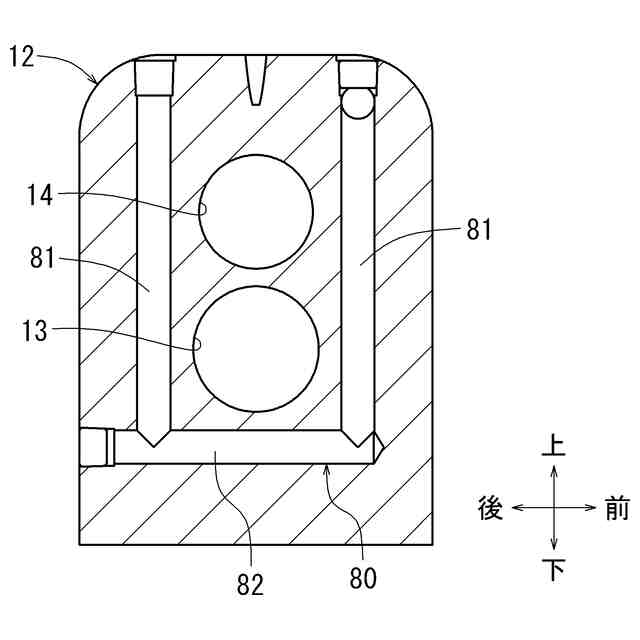

前記固定型と前記可動型との少なくとも一方の型は、前記ガス抜き通路に隣接しかつ冷却流体が流れる冷却通路を備えている、金型のガス抜き構造。
【請求項４】
請求項１又は２に記載の金型のガス抜き構造であって、

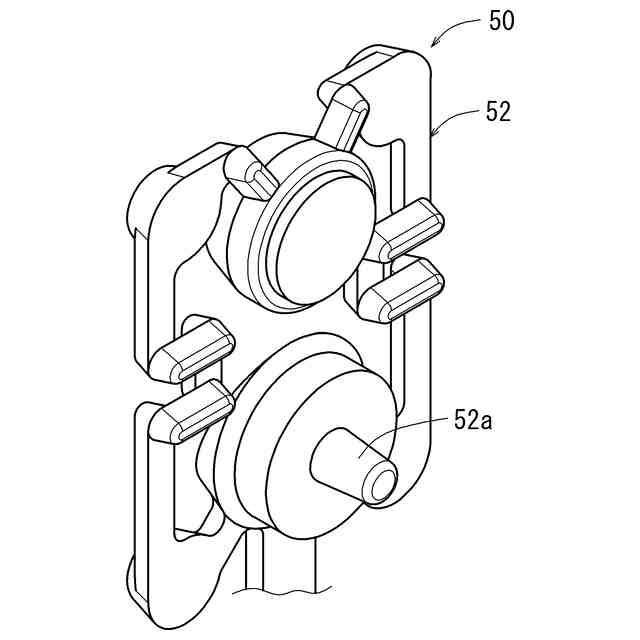

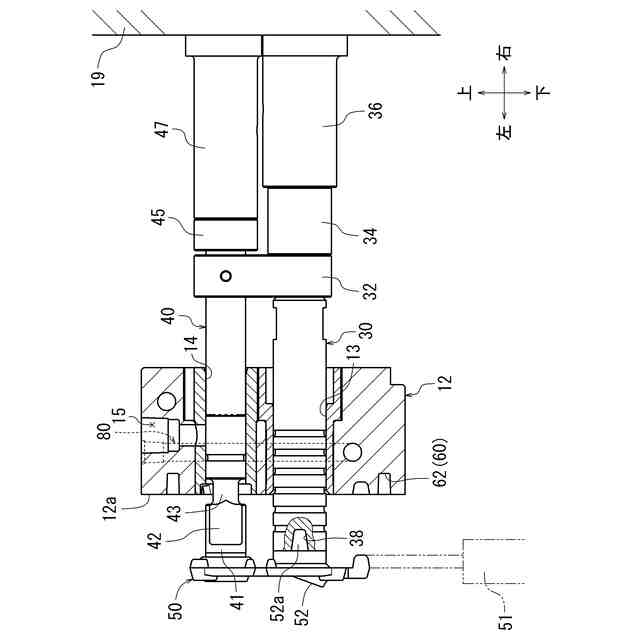

前記ガス抜き通路で凝固した余剰部を押し出す押出ピンを備えており、
前記押出ピンの先端面には、前記余剰部にボス部を一体形成するボス部形成用穴部が形成されている、金型のガス抜き構造。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示の技術は金型のガス抜き構造に関する。詳しくは、ダイカスト金型や射出成形金型において、成形時にキャビティからガスを排出するガス抜き構造に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、特許文献１に記載された射出成形装置のガス抜き構造がある。そのガス抜き構造は、冷却水が流通可能な冷却室を備える箱形のケースと、ケースに備えられる冷却板と、からなるチルベントを、互いに冷却板の表面を向かい合わせて構成するものである。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２１２６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
１サイクルの鋳造等の成形に要する時間を短縮したい場合、例えば、金型自体の冷却時間の短縮も有効である。しかし、金型内のキャビティ部の周辺部とガス抜き通路の周辺部との温度差が拡大することにより、金型の変形が大きくなり、金型の分割面から溶湯が噴き出しやすくなる。このため、製品成形サイクルのハイサイクル化（１サイクルの成形に要する時間の短縮化）が難しい。
【０００５】
本明細書に開示の技術が解決しようとする課題は、製品成形サイクルをハイサイクル化することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本明細書が開示する技術は次の手段をとる。
【０００７】
第１の手段は、金型の固定型の分割面と可動型の分割面との間に形成されかつキャビティに連通するガス抜き通路を備える、金型のガス抜き構造であって、前記固定型の分割面と前記可動型の分割面との間には、前記ガス抜き通路と外部との間の沿面距離を長くするための相互に嵌合可能な嵌合凸部と嵌合凹部とからなる嵌合部が設けられている、金型のガス抜き構造である。
【０００８】
第１の手段によると、固定型の分割面と可動型の分割面との間に設けられた嵌合部の嵌合凸部と嵌合凹部との嵌合によって、ガス抜き通路と外部との間の沿面距離を長くすることができる。これにより、金型のガス抜き通路の周辺部における固定型の分割面と可動型の分割面との間からの溶湯の噴き出しを抑制することができる。よって、製品成形サイクルをハイサイクル化することができる。
【０００９】

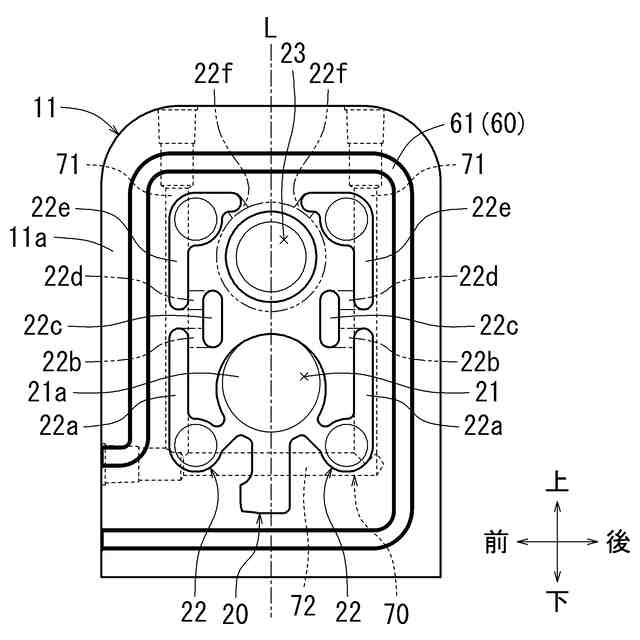

第２の手段は、第１の手段の金型のガス抜き構造であって、前記嵌合部は、前記ガス抜き通路を取り囲む形状を有する、金型のガス抜き構造である。
【００１０】
第２の手段によると、ガス抜き通路を取り囲む形状を有する嵌合部によると、ガス抜き通路を取り囲まない形状の嵌合部と比べて、金型のガス抜き通路の周辺部における固定型の分割面と可動型の分割面との間からの溶湯の噴き出しを効果的に抑制することができる。
（【００１１】以降は省略されています）
