公開番号2025159871
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062703
出願日2024-04-09
発明の名称マイクロ流体デバイス及びその製造方法
出願人ウシオ電機株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類C12M 3/00 20060101AFI20251015BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】残留ソルベントが培養細胞に対する影響を抑制できる程度の量に留められた、マイクロ流体デバイスを提供する。
【解決手段】マイクロ流体デバイスは、樹脂製の第一部材と、樹脂製の第二部材と、第一部材と第二部材との界面を接合する接着剤層と、第一部材と第二部材との境界箇所の一部に形成された流路とを備える。接着剤層は、有機溶媒の成分である対象物質を含む。流路及び接着剤層から離間した領域に位置する基準部分と、流路が形成されている領域に位置する流路部分のそれぞれに含まれる成分を、昇温脱離質量分析法で測定した場合に、基準部分から対象物質の放出が開始される第一温度と、流路部分から対象物質の放出が開始される第二温度とが、実質的に同一である。
【選択図】図11
特許請求の範囲【請求項１】
樹脂製の第一部材と、
樹脂製の第二部材と、
前記第一部材と前記第二部材との界面を接合する接着剤層と、
前記第一部材と前記第二部材との境界箇所の一部に形成された流路とを備え、
前記接着剤層は、有機溶媒の成分である対象物質を含み、
前記流路及び前記接着剤層から離間した領域に位置する基準部分と、前記流路が形成されている領域に位置する流路部分のそれぞれに含まれる成分を、昇温脱離質量分析法で測定した場合に、前記基準部分から前記対象物質の放出が開始される第一温度と、前記流路部分から前記対象物質の放出が開始される第二温度とが、実質的に同一であることを特徴とする、マイクロ流体デバイス。
続きを表示（約 1,800 文字）【請求項２】
前記第一部材及び前記第二部材の主材料が、ＣＯＰ、ＣＯＣ、ＰＳ、ＰＭＭＡ、及びＰＣからなる群から選択された１種以上の樹脂材料であることを特徴とする、請求項１に記載のマイクロ流体デバイス。
【請求項３】
前記対象物質は、トルエン、シクロヘキサン、ジクロロメタン、テトラヒドロフラン、クロロホルム、酢酸エチル、メチルエチルケトン、アセトン、及びジメチルホルムアミドからなる群から選択された物質であることを特徴とする、請求項１に記載のマイクロ流体デバイス。
【請求項４】
前記第一部材及び前記第二部材の主材料がＣＯＰであり、
前記対象物質がトルエンであり、
前記第一温度及び前記第二温度は、いずれも７５℃より高温であることを特徴とする、請求項１に記載のマイクロ流体デバイス。
【請求項５】

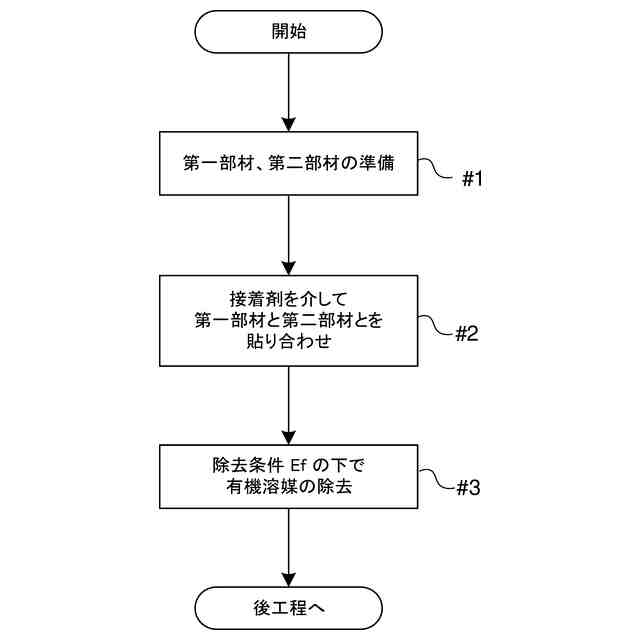

マイクロ流体デバイスの製造方法であって、
主材料が樹脂材料であり一部箇所に凹溝が形成されてなる第一部材と、主材料が前記樹脂材料である第二部材とを準備する工程（ａ）と、

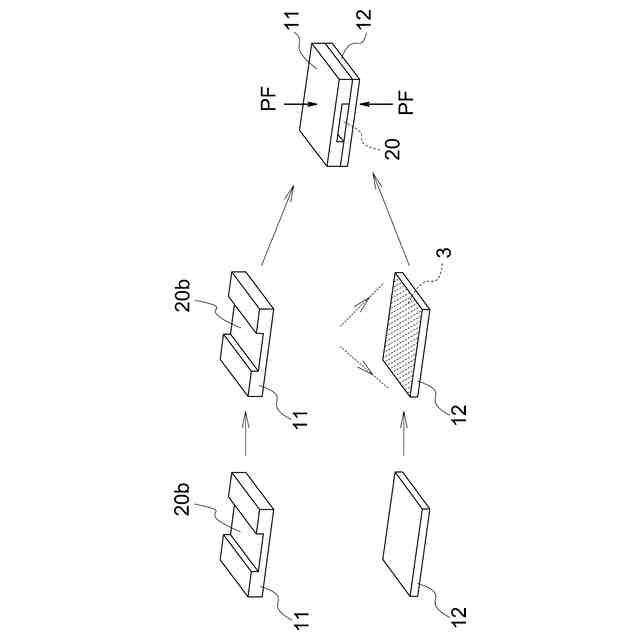

前記第一部材と前記第二部材とを、前記第一部材の前記凹溝が形成されている側を前記第二部材に対面させた状態で有機溶媒を含有する接着剤を介して貼り合わせて、前記凹溝によって形成される流路を含むデバイスを得る工程（ｂ）と、
前記デバイスに対して前記有機溶媒の除去を施す際の除去条件を決定する工程（ｃ）と、
前記除去条件で前記デバイスに対して前記有機溶媒の除去を施す工程（ｄ）とを有し、

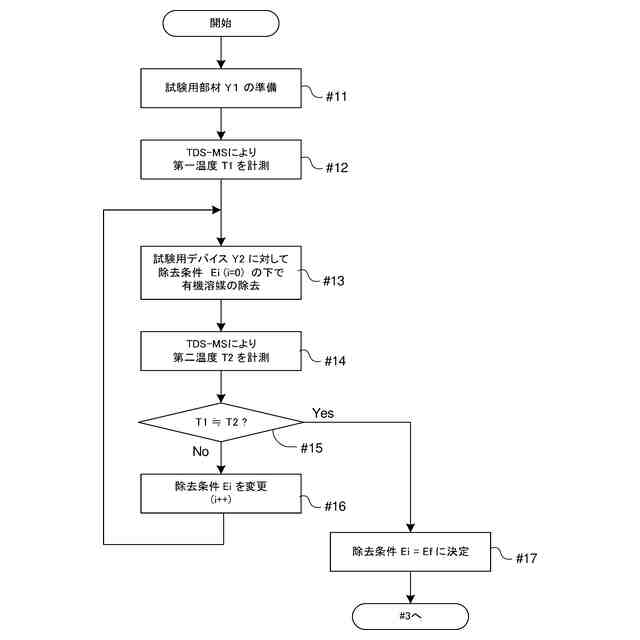

前記工程（ｃ）は、
前記樹脂材料からなる試験用部材を準備する工程（ｃ１）と、

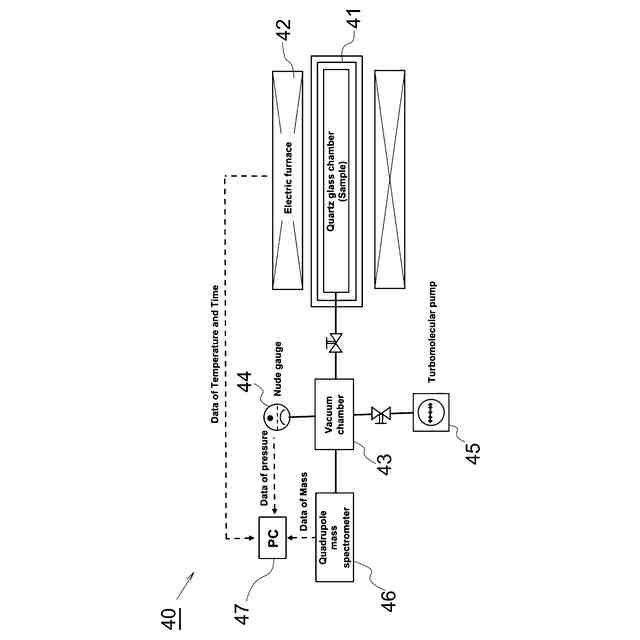

前記試験用部材に対して、昇温脱離質量分析法を用いて前記有機溶媒の成分である対象物質の放出が開始される第一温度を計測する工程（ｃ２）と、
前記工程（ｂ）で得られた少なくとも１つの前記デバイスである試験用デバイスに対して、前記有機溶媒の除去を施す工程（ｃ３）と、
前記工程（ｃ３）の実行後に、前記試験用デバイスに対して、昇温脱離質量分析法を用いて前記対象物質の放出が開始される第二温度を計測する工程（ｃ４）と、
前記工程（ｃ３）の実行時の条件を異ならせて前記工程（ｃ３）及び前記工程（ｃ４）を行うことで、前記第二温度が前記第一温度と実質的に同一になる前記工程（ｃ３）の条件を確定し、前記除去条件に設定する工程（ｃ５）とを有することを特徴とする、マイクロ流体デバイスの製造方法。
【請求項６】
前記工程（ｃ３）及び前記工程（ｄ）は、前記デバイスを所定の空間内に設置した状態で加熱する工程を含み、
前記除去条件は、前記デバイスが設置される前記空間の温度と、前記デバイスを前記空間内に設置する時間とを含む情報で規定されることを特徴とする、請求項５に記載のマイクロ流体デバイスの製造方法。
【請求項７】
前記工程（ｃ）は、前記工程（ｃ２）よりも前に、前記試験用部材に対して昇温脱離質量分析法を用いてガラス転移温度近傍の検証用温度まで昇温加熱したときに、空気由来の物質を除く最も信号強度の高い物質を、前記対象物質に設定する工程（ｃ１ａ）を更に有することを特徴とする、請求項５に記載のマイクロ流体デバイスの製造方法。
【請求項８】
前記樹脂材料が、ＣＯＰ、ＣＯＣ、ＰＳ、ＰＭＭＡ、及びＰＣからなる群から選択された１種以上であることを特徴とする、請求項５～７のいずれか１項に記載のマイクロ流体デバイスの製造方法。
【請求項９】
前記対象物質は、トルエン、シクロヘキサン、ジクロロメタン、テトラヒドロフラン、クロロホルム、酢酸エチル、メチルエチルケトン、アセトン、及びジメチルホルムアミドからなる群から選択された物質であることを特徴とする、請求項５～７のいずれか１項に記載のマイクロ流体デバイスの製造方法。
【請求項１０】
前記樹脂材料がＣＯＰであり、
前記対象物質がトルエンであり、
前記工程（ｃ５）は、前記第一温度及び前記第二温度がいずれも７５℃より高温となる前記工程（ｃ３）の条件を前記除去条件に設定することを特徴とする、請求項５～７のいずれか１項に記載のマイクロ流体デバイスの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マイクロ流体デバイス及びその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
細胞及び組織の培養の用途で用いられるデバイスとして、近年では、３次元（立体）の細胞培養・実験環境を構築できる、マイクロ流体デバイス（「細胞培養チップ」、「バイオチップ」、「マイクロチップ」、又は「マイクロ流路チップ」とも称されることがある。）が提案されている。
【０００３】
マイクロ流体デバイスは、２つ以上の部材が組み立てられることで形成される。詳細には、マイクロ流体デバイスの形成に際しては、２つ以上の部材を接合する工程が必要となる。この接合工程として、有機溶媒を用いた接着方法（ソルベントボンディング法）が汎用的に用いられている。
【０００４】
しかし、マイクロ流体デバイスは寸法が構造的に微細であるため、製造時に微細部分に微視的な隙間が生じている可能性がある。この場合、接着に用いられた有機溶媒の残部（以下、「残留ソルベント」と称する。）が、前記隙間を通じてマイクロ流路内に侵入し、細胞培養やその他のアッセイに好ましくない影響を及ぼす可能性が考えられる。
【０００５】
このような事情に鑑み、従来、残留ソルベントを除去する目的で、部材を接合した後、３０分を超える時間にわたって加熱する技術が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００６】
特表２０２３－５１６５４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
現時点において、ソルベントボンディング法を用いて製造されたマイクロ流体デバイスに含まれる残留ソルベントの量を評価する手法は確立されていない。このため、上記特許文献１の技術を用いて、培養細胞に対する影響を抑制するためには、加熱時間や加熱温度を高める等により、強いエネルギーをデバイスに与えざるを得ない。しかし、このような方法を採用すると、残留ソルベントが除去される可能性はあるものの、デバイスを形成する部材に対するダメージが加えられてしまい、結果として、培養細胞に対する影響が生じ得る。
【０００８】
本発明は上記の課題に鑑み、ソルベントボンディング法を用いて製造されたマイクロ流体デバイスに対して、残留ソルベントが培養細胞に対する影響を抑制できる程度の量であるか否かの判断指標を提供することを目的とする。より詳細には、本発明は、上記の判断指標を利用して、残留ソルベントが培養細胞に対する影響を抑制できる程度の量に留めることのできる、マイクロ流体デバイスの製造方法を提供することを目的とする。また、本発明は、残留ソルベントの量が培養細胞に対する影響を抑制できる程度に抑制された、マイクロ流体デバイスを提供することを目的とする。
【課題を解決するための手段】
【０００９】

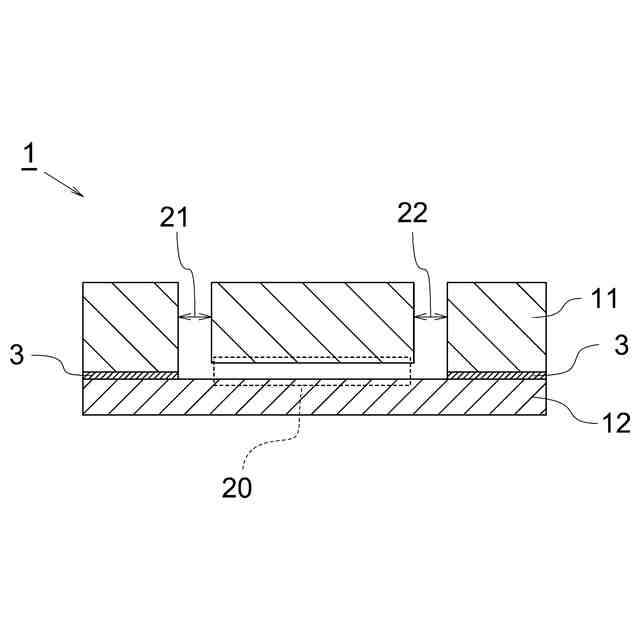

本発明に係るマイクロ流体デバイスは、
樹脂製の第一部材と、
樹脂製の第二部材と、
前記第一部材と前記第二部材との界面を接合する接着剤層と、
前記第一部材と前記第二部材との境界箇所の一部に形成された流路とを備え、
前記接着剤層は、有機溶媒の成分である対象物質を含み、
前記流路及び前記接着剤層から離間した領域に位置する基準部分と、前記流路が形成されている領域に位置する流路部分のそれぞれに含まれる成分を、昇温脱離質量分析法で測定した場合に、前記基準部分から前記対象物質の放出が開始される第一温度と、前記流路部分から前記対象物質の放出が開始される第二温度とが、実質的に同一であることを特徴とする。
【００１０】
ソルベントボンディング法で製造されたマイクロ流体デバイスは、第一部材と第二部材とが、有機溶媒の成分を含む接着剤層を介して接合されている。
（【００１１】以降は省略されています）
