公開番号2025159502
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062105
出願日2024-04-08
発明の名称改札機、改札システム、改札機の制御方法および改札機の制御プログラム
出願人株式会社東芝
代理人弁理士法人酒井国際特許事務所
主分類G07B 15/00 20110101AFI20251014BHJP(チェック装置)
要約【課題】無線回線を用いて、電源を遠隔で任意のタイミングで容易にOFF/ONすることができる改札機を提供する。
【解決手段】改札機は、内部時計と、電源管理部と、受信部と、を備える。内部時計は、内部時刻を示す。電源管理部は、内部時刻にしたがい予め設定さられた時刻に電源をONする自動電源ON時刻値と、電源をOFFする自動電源OFF時刻値とを保持し、電源のON/OFF制御を行う。受信部は、外部から提供される電源OFF指令信号を受け付ける。そして、電源管理部は、電源OFF指令信号を取得した場合、当該電源OFF指令信号を取得した時の内部時刻に第1設定値を加えた第1時刻値を前記自動電源OFF時刻値として設定するとともに、第1時刻値に第2設定値を加えた第2時刻値を前記自動電源ON時刻値として設定する。
【選択図】図3
特許請求の範囲【請求項１】
内部時刻を示す内部時計と、
前記内部時刻にしたがい予め設定さられた時刻に電源をＯＮする自動電源ＯＮ時刻値と、前記電源をＯＦＦする自動電源ＯＦＦ時刻値とを保持し、前記電源のＯＮ／ＯＦＦ制御を行う電源管理部と、
外部から提供される電源ＯＦＦ指令信号を受け付ける受信部と、
を備え、
前記電源管理部は、前記電源ＯＦＦ指令信号を取得した場合、当該電源ＯＦＦ指令信号を取得した時の前記内部時刻に第１設定値を加えた第１時刻値を前記自動電源ＯＦＦ時刻値として設定するとともに、前記第１時刻値に第２設定値を加えた第２時刻値を前記自動電源ＯＮ時刻値として設定する、改札機。
続きを表示（約 1,400 文字）【請求項２】
さらに、記憶部を備え、
前記電源管理部は、前記電源ＯＦＦ指令信号を取得した場合、予め設定された前記自動電源ＯＦＦ時刻値と前記自動電源ＯＮ時刻値と、を前記記憶部に一時記憶させ、前記第２時刻値に基づき前記電源がＯＮされた場合、一時記憶させておいた前記自動電源ＯＦＦ時刻値と前記自動電源ＯＮ時刻値を前記第１時刻値と前記第２時刻値とに代えて有効化する、請求項１に記載の改札機。
【請求項３】
監視盤と当該監視盤によって監視可能な改札機とを含む改札システムであって、
前記監視盤は、
前記監視盤が設置された場所とは異なる他駅に設置された前記改札機の監視をする監視部と、
前記改札機の電源を再起動するための電源ＯＦＦ指令信号を送信する送信部と、
を備え、
前記改札機は、
内部時刻を示す内部時計と、
前記内部時刻にしたがい予め設定さられた時刻に電源をＯＮする自動電源ＯＮ時刻値と、前記電源をＯＦＦする自動電源ＯＦＦ時刻値とを保持し、前記電源のＯＮ／ＯＦＦ制御を行う電源管理部と、
前記監視盤から提供される電源ＯＦＦ指令信号を受け付ける受信部と、
を備え、
前記電源管理部は、前記電源ＯＦＦ指令信号を取得した場合、当該電源ＯＦＦ指令信号を取得した時の前記内部時刻に第１設定値を加えた第１時刻値を前記自動電源ＯＦＦ時刻値として設定するとともに、前記第１時刻値に第２設定値を加えた第２時刻値を前記自動電源ＯＮ時刻値として設定する、
改札システム。
【請求項４】
内部時刻を示す内部時計と、
前記内部時刻にしたがい予め設定さられた時刻に電源をＯＮする自動電源ＯＮ時刻値と、前記電源をＯＦＦする自動電源ＯＦＦ時刻値とを保持し、前記電源のＯＮ／ＯＦＦ制御を行う電源管理部と、
外部から提供される電源ＯＦＦ指令信号を受け付ける受信部と、
を備えた改札機の制御方法であって、
前記電源管理部が、
前記電源ＯＦＦ指令信号を取得する取得ステップと、
前記電源ＯＦＦ指令信号を取得した時の前記内部時刻に第１設定値を加えた第１時刻値を前記自動電源ＯＦＦ時刻値として設定する第１設定ステップと、
前記第１時刻値に第２設定値を加えた第２時刻値を前記自動電源ＯＮ時刻値として設定する第２設定ステップと、
を含む、改札機の制御方法。
【請求項５】
内部時刻を示す内部時計と、
前記内部時刻にしたがい予め設定さられた時刻に電源をＯＮする自動電源ＯＮ時刻値と、前記電源をＯＦＦする自動電源ＯＦＦ時刻値とを保持し、前記電源のＯＮ／ＯＦＦ制御を行う電源管理部と、
外部から提供される電源ＯＦＦ指令信号を受け付ける受信部と、
を備えた改札機の制御プログラムであって、
前記電源管理部に、
前記電源ＯＦＦ指令信号を取得させる取得ステップと、
前記電源ＯＦＦ指令信号を取得した時の前記内部時刻に第１設定値を加えた第１時刻値を前記自動電源ＯＦＦ時刻値として設定する第１設定ステップと、
前記第１時刻値に第２設定値を加えた第２時刻値を前記自動電源ＯＮ時刻値として設定する第２設定ステップと、
を実行させる、
改札機の制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、改札機、改札システム、改札機の制御方法および改札機の制御プログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、駅舎等の改札口には、改札口の内側区域と外側区域を隔てて、利用券（乗車券）等の確認や管理、利用料金の徴収（電子マネーの引き落とし）等を行う改札機が設置されている。このような改札機は，運用中に再起動が必要な場合がある。例えば、瞬停等により改札機の動作が不安定になったり、一部の機能が停止したりする場合や改札機を動作させるプログラムを更新したりする場合、改札機の電源をＯＦＦ／ＯＮして再起動する必要がある場合がある。このような場合、改札機が有人駅に設置されている場合は、駅係員等によって再起動操作が可能である。一方、改札機が無人駅に設置されている場合、近隣の有人駅等から駅係員が赴き、再起動操作を行う必要があり、非効率的であった。そこで、有人駅から遠隔で無人駅に設置された改札機の再起動を行う技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１３９４８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
改札機の遠隔操作を行う場合、通信回線を介して再起動操作を行う場合がある。この場合、有線回線を敷設できればよいが、無人駅とされ易い、例えば山間部等では、有線回線の敷設が技術面やコスト面で困難な場合がある。このような場合、有人駅と無人駅の改札機をＬＴＥ回線やルーター越えで接続することが考えられる。遠隔起動を行う技術としては、ＷａｋｅｏｎＬＡＮ（ＷＯＬ）のマジックパケットを利用するものが知られているが、現状の改札機の場合、マジックパケットを用いた再起動に対応していないのが現状である。つまり、有線回線の敷設が困難な場合、改札機の電源を遠隔で任意のタイミングでＯＦＦ／ＯＮすることが困難であった。したがって、無線回線を用いて、改札機の電源を遠隔で任意のタイミングで容易にＯＦＦ／ＯＮして再起動を実現できる技術が提供できれば有意義である。
【課題を解決するための手段】
【０００５】
実施形態に改札機は、内部時計と、電源管理部と、受信部と、を備える。内部時計は、内部時刻を示す。電源管理部は、前記内部時刻にしたがい予め設定さられた時刻に電源をＯＮする自動電源ＯＮ時刻値と、前記電源をＯＦＦする自動電源ＯＦＦ時刻値とを保持し、前記電源のＯＮ／ＯＦＦ制御を行う。受信部は、外部から提供される電源ＯＦＦ指令信号を受け付ける。そして、前記電源管理部は、前記電源ＯＦＦ指令信号を取得した場合、当該電源ＯＦＦ指令信号を取得した時の前記内部時刻に第１設定値を加えた第１時刻値を前記自動電源ＯＦＦ時刻値として設定するとともに、前記第１時刻値に第２設定値を加えた第２時刻値を前記自動電源ＯＮ時刻値として設定する。
【図面の簡単な説明】
【０００６】

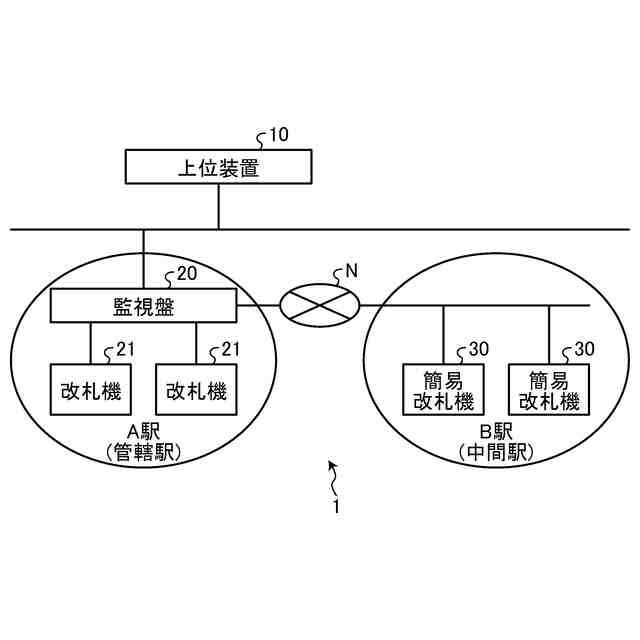

図１は、実施形態に係る改札機を含む改札システムの構成概念を示す例示的かつ模式的なブロック図である。ある。

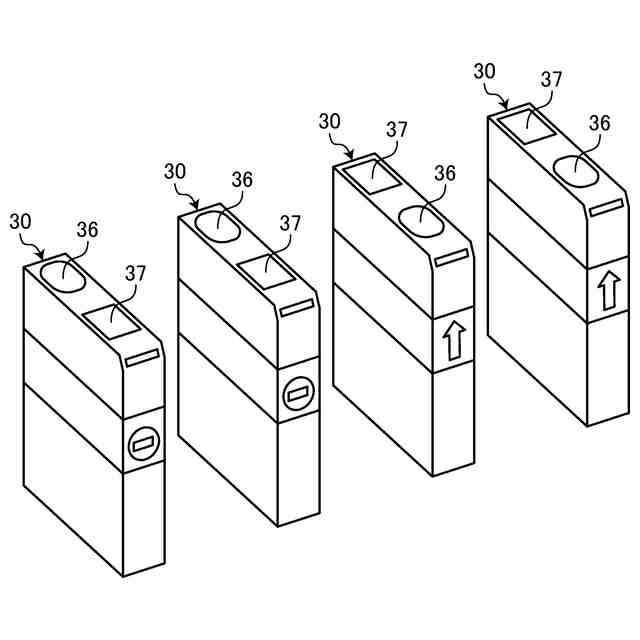

図２は、実施形態に係る改札機の一例である簡易改札機の外観および設置状態を示す例示的かつ模式的な斜視図である。

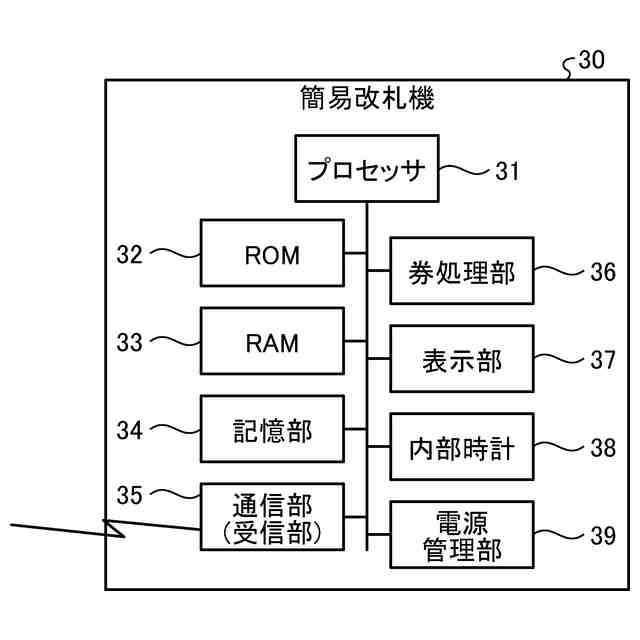

図３は、実施形態に係る改札機の一例である簡易改札機の構成を示す例示的かつ模式的なブロック図である。
図４は、実施形態に係る改札システムの含まれる監視盤の構成を示す例示的かつ模式的なブロック図である。
図５は、実施形態に係る改札機の一例である簡易改札機の電源管理部の機能を詳細に示す例示的かつ模式的なブロック図である。
図６は、実施形態に係る改札機の一例である簡易改札機の再起動時の処理を示す例示的なフローチャートである。
【発明を実施するための形態】
【０００７】
以下、本発明の実施形態について、図面を参照して説明する。以下に記載する実施形態の構成、ならびに当該構成によってもたらされる作用および結果（効果）は、あくまで一例であって、以下の記載内容に限られるものではない。
【０００８】
図１は、実施形態に係る改札機（改札機２１、簡易改札機３０）を含む改札システム１の構成概念を示す例示的かつ模式的なブロック図である。
【０００９】
図１に示す構成において、改札システム１は、上位装置１０、監視盤（監視装置）２０、改札機２１、および簡易改札機３０等を含む。改札システム１は、例えば、鉄道などの事業者ごとに構築され、各駅などに設置される改札機（改札機２１、簡易改札機３０）等の各駅務機器が接続されるシステムである。
【００１０】
以下に説明する本実施形態に係る改札システム１は、監視盤２０が、通常の改札機２１だけでなく、簡易改札機３０を監視（制御）する構成を備える。改札機２１は、駅係員が対応可能な改札口（管轄駅の改札口）に設置され、通行を制御するドア（開閉扉）等を有する改札装置であるものとする。また、簡易改札機３０は、人物の通行を物理的に阻止するためのドア（開閉扉）等が設置されていない改札装置であるものとする。簡易改札機３０は、例えば、駅係員が常駐していない無人駅あるいは閑散駅（以下、中間駅と称する場合がある）に設置され得る。また、簡易改札機３０は、有人駅であっても駅係員が配置されていない場所に設けられた改札口に設置されてもよい。
（【００１１】以降は省略されています）
