公開番号2025159135
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025135301,2024566952
出願日2025-08-15,2022-12-26
発明の名称第1の端末装置、第2の端末装置、基地局装置及び通信システム
出願人三菱電機株式会社
代理人個人,個人,個人,個人
主分類H04W 76/50 20180101AFI20251009BHJP(電気通信技術)
要約【課題】緊急呼サービスをサポートしていないが、緊急呼サービスのフォールバックをサポートしている基地局及びネットワークと、U2Nリレーを介した、端末装置との間の緊急呼サービスを使用した通信を実現できるようにすること

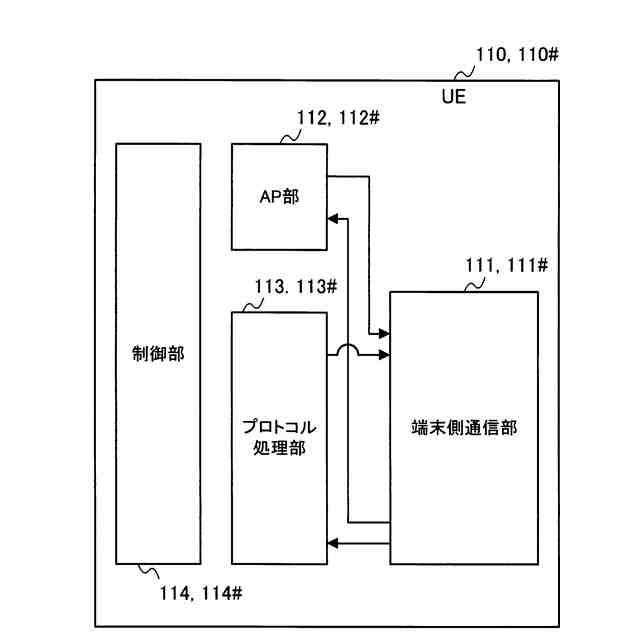

【解決手段】リレー装置110#は、UE110の通信を、緊急呼サービスを利用することはできないが、緊急呼サービスのフォールバックをサポートしている第1のネットワーク、又は、緊急呼サービスのフォールバック先である第2のネットワークへリレーする端末側通信部111#と、UE110の通信を第1のネットワークへリレーしている場合に、UE110から緊急呼サービスへの接続要求を受けると、UE110の通信を、第2のネットワークへハンドオーバするプロトコル処理部113#とを備える。
【選択図】図2
特許請求の範囲【請求項１】
通信システムにおける第１の端末装置であって、
前記通信システムは、互いにサイドリンク通信を行うように構成された複数の端末装置であって、前記第１の端末装置及び第２の端末装置を含む複数の端末装置と、基地局装置を含むネットワークと、を備え、
前記第１の端末装置は、前記第２の端末装置と前記ネットワークとの間のリレーを実施するリレー端末装置であり、
前記第１の端末装置が接続している前記ネットワークが緊急呼サービス（ｅｍｅｒｇｅｎｃｙｓｅｒｖｉｃｅ）をサポートしている場合、前記第１の端末装置は、前記第１の端末装置が前記緊急呼サービスを提供できることを示す第１の情報を、前記第２の端末装置に対して送信するように構成される、
第１の端末装置。
続きを表示（約 1,700 文字）【請求項２】
前記第１の端末装置は、

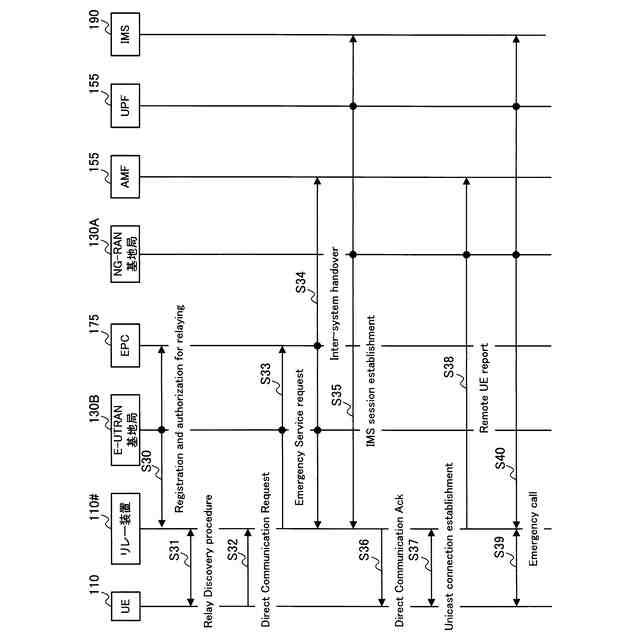

前記第２の端末装置とＤｉｓｃｏｖｅｒｙ手続きを実行し、
前記Ｄｉｓｃｏｖｅｒｙ手続きにおいて前記第１の情報を前記第２の端末装置に対して送信する
ように構成される、
請求項１に記載の第１の端末装置。
【請求項３】
前記第１の端末装置は、前記Ｄｉｓｃｏｖｅｒｙ手続きにおいて前記第１の情報を送信した後に、前記第２の端末装置が前記緊急呼サービスを利用することを示す第２の情報を、前記第２の端末装置から受信するように構成される、
請求項２に記載の第１の端末装置。
【請求項４】
前記第１の端末装置は、
前記第２の情報を含むＤｉｒｅｃｔＣｏｍｍｕｎｉｃａｔｉｏｎＲｅｑｕｅｓｔメッセージを前記第２の端末装置から受信し、
前記第２の端末装置との直接接続を確立する
ように構成される、
請求項３に記載の第１の端末装置。
【請求項５】
前記ネットワークは、コアネットワークノードであるＡＭＦ（ＡｃｃｅｓｓａｎｄＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔＦｕｎｃｔｉｏｎ）を更に含み、
前記第１の端末装置は、
前記ＡＭＦから、前記緊急呼サービスのサポートに関する第３の情報を受信し、
前記第３の情報が、前記ネットワークが前記緊急呼サービスをサポートすることを示す場合、前記第１の情報を前記第２の端末装置に対して送信する
ように構成される、
請求項１に記載の第１の端末装置。
【請求項６】
通信システムにおける第２の端末装置であって、
前記通信システムは、互いにサイドリンク通信を行うように構成された複数の端末装置であって、第１の端末装置及び前記第２の端末装置を含む複数の端末装置と、基地局装置を含むネットワークと、を備え、
前記第１の端末装置は、前記第２の端末装置と前記ネットワークとの間のリレーを実施するリレー端末装置であり、
前記第１の端末装置が接続している前記ネットワークが緊急呼サービス（ｅｍｅｒｇｅｎｃｙｓｅｒｖｉｃｅ）をサポートしている場合、前記第２の端末装置は、前記第１の端末装置が前記緊急呼サービスを提供できることを示す第１の情報を、前記第１の端末装置から受信するように構成される、
第２の端末装置。
【請求項７】
通信システムにおける基地局装置であって、
前記通信システムは、
互いにサイドリンク通信を行うように構成された複数の端末装置であって、第１の端末装置及び第２の端末装置を含む複数の端末装置と、
前記基地局装置と、コアネットワークノードであるＡＭＦ（ＡｃｃｅｓｓａｎｄＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔＦｕｎｃｔｉｏｎ）とを含むネットワークと、
を備え、
前記第１の端末装置は、前記第２の端末装置と前記ネットワークとの間のリレーを実施するリレー端末装置であり、
前記基地局装置は、緊急呼サービスのサポートに関する情報を前記ＡＭＦから受信し、前記情報を前記第１の端末装置に対して送信するように構成される、
基地局装置。
【請求項８】
互いにサイドリンク通信を行うように構成された複数の端末装置であって第１の端末装置及び第２の端末装置を含む複数の端末装置と、
基地局装置を含むネットワークと、
を備える通信システムであって、
前記第１の端末装置は、前記第２の端末装置と前記ネットワークとの間のリレーを実施するリレー端末装置であり、
前記第１の端末装置が接続している前記ネットワークが緊急呼サービス（ｅｍｅｒｇｅｎｃｙｓｅｒｖｉｃｅ）をサポートしている場合、前記第１の端末装置は、前記第１の端末装置が前記緊急呼サービスを提供できることを示す第１の情報を、前記第２の端末装置に対して送信するように構成される、
通信システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、第１の端末装置、第２の端末装置、基地局装置及び通信システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
移動体通信システムの規格化団体である３ＧＰＰ（３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ）では、ＳＬ（ＳｉｄｅＬｉｎｋ）通信（ＰＣ５通信とも称する）を用いたサービス又はアプリケーションを、ＥＰＳ（ＥｖｏｌｖｅｄＰａｃｋｅｔＳｙｓｔｅｍ）においても、第５世代（以下、「５Ｇ」ともいう）無線アクセスシステムの５Ｇコアシステムにおいてもサポートすることが検討されている。ＳＬ通信では、端末間で通信が行われる。ＳＬ通信を用いたサービスとして、たとえば、Ｖ２Ｘ（Ｖｅｈｉｃｌｅ－ｔｏ－ｅｖｅｒｙｔｈｉｎｇ）サービス及びプロキシミティサービス等がある。ＳＬ通信においては、端末間の直接通信だけでなく、リレーを介した移動端末装置（以下、ＵＥ：ＵｓｅｒＥｑｕｉｐｍｅｎｔ）と、ＮＷ（ＮｅｔＷｏｒｋ）との間の通信が提案されている（例えば、非特許文献１参照）。なお、以下では、ＵＥとＮＷとの間のリレーを実施するＵＥを、Ｕ２Ｎリレーと称する場合がある。
ここで、３ＧＰＰは、登録商標である。
【０００３】
３ＧＰＰにおいてサイドリンク通信を利用してセルのカバレッジを伸長するために、セルのカバレッジ外にいる他端末に対して、サイドリンク通信を介して、Ｅ－ＵＴＲＡＮ（ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ）又は５Ｇネットワークへのリレー接続を提供するＵ２Ｎリレーの機能が規定されている。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰＴＲ３８．８３６Ｖ１７．０．０
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、緊急呼サービス（ＥｍｅｒｇｅｎｃｙＳｅｒｖｉｃｅ）がＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）及び５Ｇで規定されているが、緊急呼サービスを利用する際に緊急呼サービスをサポートしているＥ－ＵＴＲＡＮ又は５Ｇネットワークにフォールバックでハンドオーバする仕組みは、現在のＵ２Ｎリレーの規格では何ら開示されていない。
【０００６】
そこで、本開示の一又は複数の態様は、緊急呼サービスをサポートしていないが、緊急呼サービスのフォールバックをサポートしている基地局及びネットワークと、Ｕ２Ｎリレーを介した、端末装置との間の緊急呼サービスを使用した通信を実現できるようにすることを目的の１つとする。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る第１の端末装置は、通信システムにおける第１の端末装置であって、前記通信システムは、互いにサイドリンク通信を行うように構成された複数の端末装置であって、前記第１の端末装置及び第２の端末装置を含む複数の端末装置と、基地局装置を含むネットワークと、を備え、前記第１の端末装置は、前記第２の端末装置と前記ネットワークとの間のリレーを実施するリレー端末装置であり、前記第１の端末装置が接続している前記ネットワークが緊急呼サービス（ｅｍｅｒｇｅｎｃｙｓｅｒｖｉｃｅ）をサポートしている場合、前記第１の端末装置は、前記第１の端末装置が前記緊急呼サービスを提供できることを示す第１の情報を、前記第２の端末装置に対して送信するように構成される。
【０００８】
本開示の一態様に係る第２の端末装置は、通信システムにおける第２の端末装置であって、前記通信システムは、互いにサイドリンク通信を行うように構成された複数の端末装置であって、第１の端末装置及び前記第２の端末装置を含む複数の端末装置と、基地局装置を含むネットワークと、を備え、前記第１の端末装置は、前記第２の端末装置と前記ネットワークとの間のリレーを実施するリレー端末装置であり、前記第１の端末装置が接続している前記ネットワークが緊急呼サービス（ｅｍｅｒｇｅｎｃｙｓｅｒｖｉｃｅ）をサポートしている場合、前記第２の端末装置は、前記第１の端末装置が前記緊急呼サービスを提供できることを示す第１の情報を、前記第１の端末装置から受信するように構成される。
【０００９】

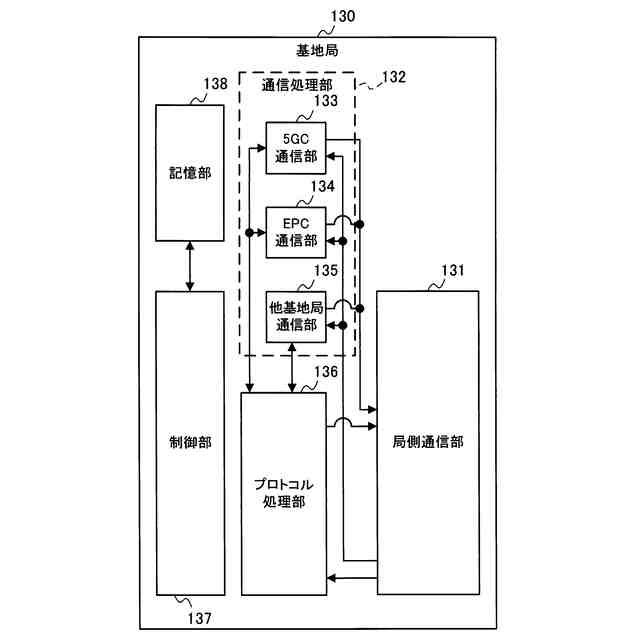

本開示の一態様に係る基地局装置は、通信システムにおける基地局装置であって、前記通信システムは、互いにサイドリンク通信を行うように構成された複数の端末装置であって、第１の端末装置及び第２の端末装置を含む複数の端末装置と、前記基地局装置と、コアネットワークノードであるＡＭＦ（ＡｃｃｅｓｓａｎｄＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔＦｕｎｃｔｉｏｎ）とを含むネットワークと、を備え、前記第１の端末装置は、前記第２の端末装置と前記ネットワークとの間のリレーを実施するリレー端末装置であり、前記基地局装置は、緊急呼サービスのサポートに関する情報を前記ＡＭＦから受信し、前記情報を前記第１の端末装置に対して送信するように構成される。
【００１０】
本開示の一態様に係る通信システムは、互いにサイドリンク通信を行うように構成された複数の端末装置であって第１の端末装置及び第２の端末装置を含む複数の端末装置と、基地局装置を含むネットワークと、を備える通信システムであって、前記第１の端末装置は、前記第２の端末装置と前記ネットワークとの間のリレーを実施するリレー端末装置であり、前記第１の端末装置が接続している前記ネットワークが緊急呼サービス（ｅｍｅｒｇｅｎｃｙｓｅｒｖｉｃｅ）をサポートしている場合、前記第１の端末装置は、前記第１の端末装置が前記緊急呼サービスを提供できることを示す第１の情報を、前記第２の端末装置に対して送信するように構成される。
【発明の効果】
（【００１１】以降は省略されています）
