公開番号2025154826
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058035
出願日2024-03-29

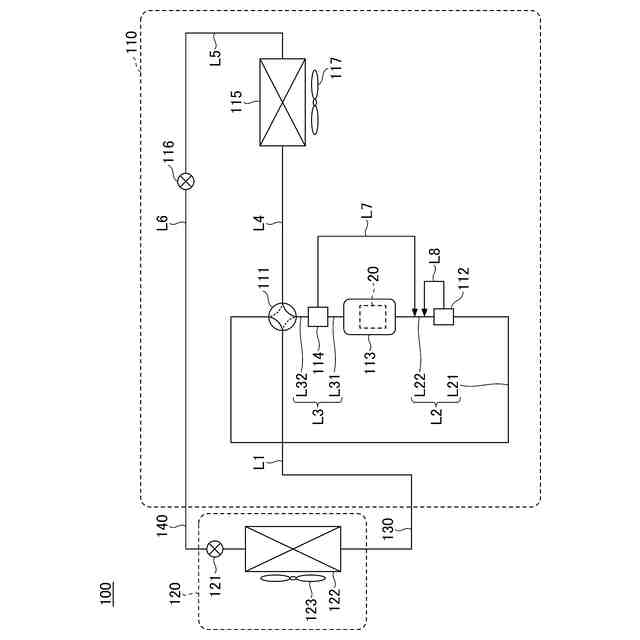

発明の名称ノイズ抑制回路、空気調和機
出願人ダイキン工業株式会社
代理人個人,個人
主分類H02M 1/12 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】コモンモードノイズを適切に抑制することが可能な技術を提供する。

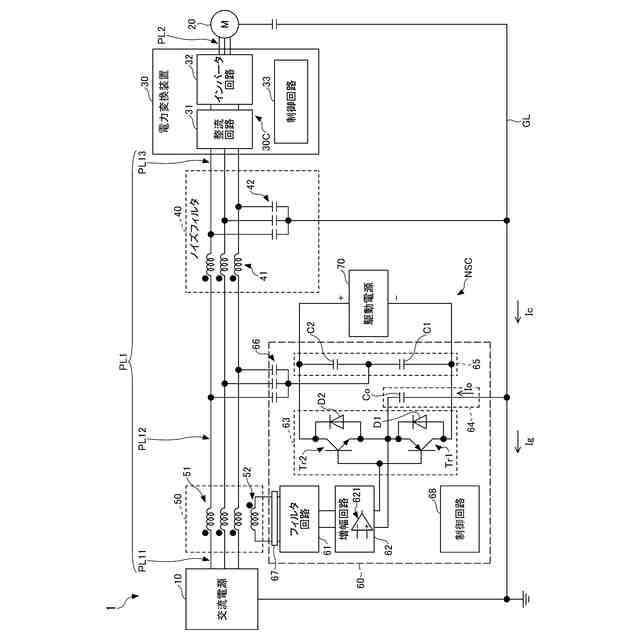

【解決手段】本開示の一実施形態に係るノイズ抑制回路NSCは、交流電源10と電力変換装置30との間を接続する電力線PL1を含む伝搬経路のコモンモードノイズを検出し、検出信号を出力するノイズ検出手段50と、ノイズ検出手段50の検出信号が入力され、入力される信号の極性を切り替えて出力する切替状態と、入力される信号の極性を切り替えずに出力する非切替状態とを有する切替回路67と、切替回路67から出力される信号に基づき、伝搬経路に補償電流又は補償電圧を出力する補償回路63と、を備え、切替回路67は、切替状態及び非切替状態の2つの状態のうち、ノイズ検出手段50の検出信号の大きさが他方の状態になる場合よりも小さい一方の状態になる。
【選択図】図1
特許請求の範囲【請求項１】
第１の電気装置（１０，３０）と第２の電気装置（３０，２０）との間を接続する電力線（ＰＬ１，ＰＬ２）を含む伝搬経路のコモンモードノイズを検出し、検出信号を出力する検出手段（５０）と、
前記検出信号、又は、前記検出信号に由来する信号が入力され、入力される信号の極性を切り替えて出力する第１の状態と、入力される信号の極性を切り替えずに出力する第２の状態とを有する切替回路（６７）と、
前記切替回路（６７）から出力される信号に基づき、前記伝搬経路に補償電流又は補償電圧を出力する補償回路（６３）と、を備え、
前記切替回路（６７）は、前記第１の状態及び前記第２の状態の２つの状態のうち、前記検出信号、又は、前記検出信号に由来する信号の大きさが他方の状態になる場合よりも小さい一方の状態になる、
ノイズ抑制回路。
続きを表示（約 1,400 文字）【請求項２】
前記検出信号、又は、前記検出信号に由来する信号の大きさが所定の閾値より大きいか否かを判定する判定回路（６８）を備え、
前記判定回路（６８）は、前記切替回路（６７）が前記第１の状態及び前記第２の状態の何れか一方にあるときの前記検出信号、又は、前記検出信号に由来する信号の大きさが前記所定の閾値より大きい場合、前記切替回路（６７）を前記第１の状態及び前記第２の状態の何れか他方に切り替える、
請求項１に記載のノイズ抑制回路。
【請求項３】
前記所定の閾値は、前記補償回路（６３）が停止状態であるときの前記検出信号、又は、前記検出信号に由来する信号の大きさ以上である、
請求項２に記載のノイズ抑制回路。
【請求項４】
前記検出信号、又は、前記検出信号に由来する信号の大きさについて、前記切替回路（６７）が前記第１の状態にある場合と、前記切替回路（６７）が前記第２の状態にある場合とでどちらが大きいか又は小さいかを判定する判定回路（６８）を備え、
前記切替回路（６７）は、前記第１の状態及び前記第２の状態のそれぞれの状態にされた後、前記判定回路（６８）の判定結果に基づき、前記第１の状態及び前記第２の状態の２つの状態のうち、前記検出信号、又は、前記検出信号に由来する信号の大きさが他方の状態にある場合よりも小さい一方の状態になる、
請求項１に記載のノイズ抑制回路。
【請求項５】
前記切替回路（６７）は、前記判定回路（６８）の判定結果に基づき実現された前記切替回路（６７）の状態を維持する、
請求項２乃至４の何れか一項に記載のノイズ抑制回路。
【請求項６】
前記判定回路（６８）は、集積回路である、
請求項２乃至４の何れか一項に記載のノイズ抑制回路。
【請求項７】

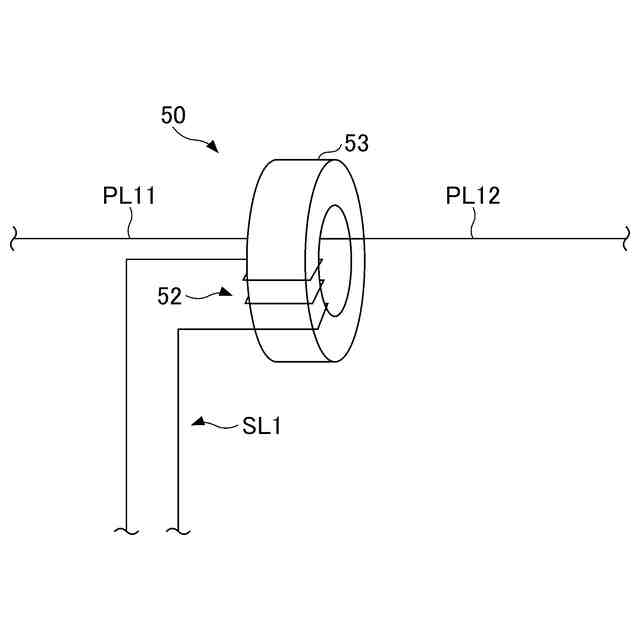

前記検出手段（５０）は、磁性体により形成され、前記伝搬経路に含まれる第１の電線（ＰＬ１）、及び前記コモンモードノイズを検出するための第２の電線（ＳＬ１）が貫通するコア（５３）を含み、
前記コア（５３）は、前記第１の電線（ＰＬ１）又は前記第２の電線（ＳＬ１）に固定されている、
請求項１乃至４の何れか一項に記載のノイズ抑制回路。
【請求項８】
前記検出信号が通過し特定の周波数成分を除去するフィルタ回路（６１）と、
前記フィルタ回路（６１）から出力される信号を増幅させる増幅回路（６２）と、を備え、
前記補償回路（６３）は、前記増幅回路（６２）から出力される信号に基づき、前記補償電流又は前記補償電圧を出力する、
請求項１乃至４の何れか一項に記載のノイズ抑制回路。
【請求項９】
前記検出信号に由来する信号は、前記フィルタ回路（６１）から出力される信号、前記増幅回路（６２）から出力される信号、又は前記補償電流若しくは前記補償電圧を表す信号である、
請求項８に記載のノイズ抑制回路。
【請求項１０】
前記第１の電気装置（３０）又は前記第２の電気装置（３０）は、スイッチング素子を含む電力変換装置（３０）であり、
前記スイッチング素子には、ワイドバンドギャップ半導体が用いられる、
請求項１乃至４の何れか一項に記載のノイズ抑制回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ノイズ抑制回路等に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、コモンモードノイズを検出し、検出したコモンモードノイズに対して補償電流或いは補償電圧をコモンモードノイズが流れる経路に出力することにより、コモンモードノイズを低減するノイズ抑制技術が知られている。（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第３０４４６５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、例えば、コモンモードノイズの検出手段について、製品の製造時や部品交換時の設置形態の誤り等によって、出力される検出信号の極性が適切な状態から反転し、その結果、その検出信号に基づき、コモンモードノイズを適切に抑制できない可能性がある。
【０００５】
本開示は、コモンモードノイズを適切に抑制することが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様では、
第１の電気装置と第２の電気装置との間を接続する電力線を含む伝搬経路のコモンモードノイズを検出し、検出信号を出力する検出手段と、
前記検出信号、又は、前記検出信号に由来する信号が入力され、入力される信号の極性を切り替えて出力する第１の状態と、入力される信号の極性を切り替えずに出力する第２の状態とを有する切替回路と、
前記切替回路から出力される信号に基づき、前記伝搬経路に補償電流又は補償電圧を出力する補償回路と、を備え、
前記切替回路が、前記第１の状態及び前記第２の状態の２つの状態のうち、前記検出信号、又は、前記検出信号に由来する信号の大きさが他方の状態になる場合よりも小さい一方の状態になる、
ノイズ抑制回路が提供される。
【０００７】
本態様によれば、ノイズ抑制回路は、切替回路を用いて、検出手段を起点として補償回路に伝達される信号の極性を切り替えることができる。そのため、例えば、ノイズ抑制回路の製造時や部品の交換時において、ノイズ検出手段が誤った形態で取り付けられ、ノイズ抑制手段の検出信号の極性が正常な状態から反転している場合に、切替回路を用いて、検出信号の極性を適切な状態に切り替えることができる。そのため、ノイズ抑制回路は、検出手段を起点として補償回路に伝達される信号の極性が適切な状態を自動で実現し、コモンモードノイズを適切に抑制することができる。
【０００８】
また、本開示の第２の態様では、上述の第１の態様を前提として、

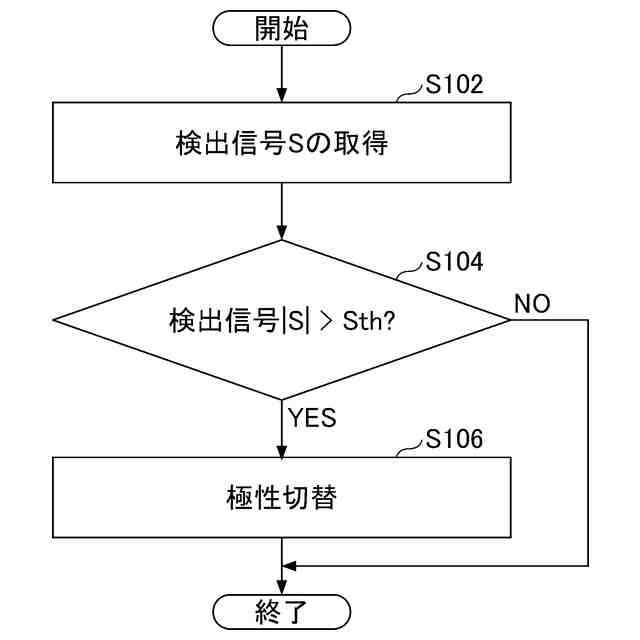

前記検出信号、又は、前記検出信号に由来する信号の大きさが所定の閾値より大きいか否かを判定する判定回路を備え、
前記判定回路は、前記切替回路が前記第１の状態及び前記第２の状態の何れか一方にあるときの前記検出信号、又は、前記検出信号に由来する信号の大きさが前記所定の閾値より大きい場合、前記切替回路を前記第１の状態及び前記第２の状態の何れか他方に切り替えてもよい。
【０００９】
また、本開示の第３の態様では、上述の第２の態様を前提として、
前記所定の閾値は、前記補償回路が停止状態であるときの前記検出信号、又は、前記検出信号に由来する信号の大きさ以上であってもよい。
【００１０】
また、本開示の第４の態様では、上述の第１の態様を前提として、

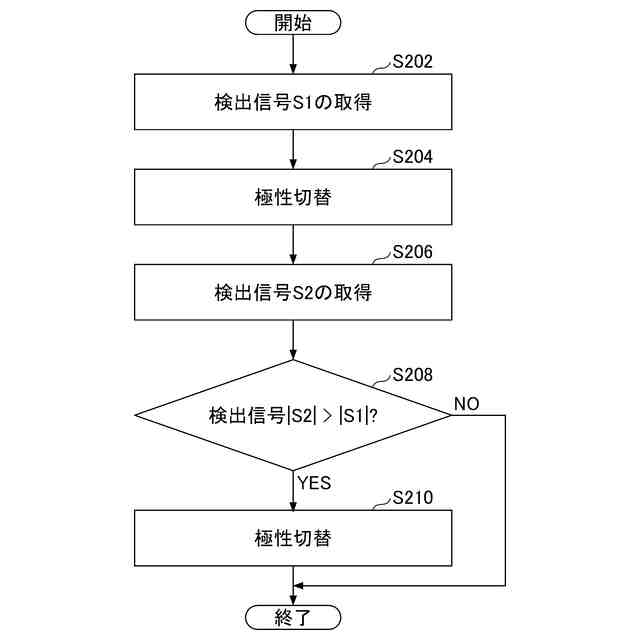

前記検出信号、又は、前記検出信号に由来する信号の大きさについて、前記切替回路が前記第１の状態にある場合と、前記切替回路が前記第２の状態にある場合とでどちらが大きいか又は小さいかを判定する判定回路を備え、
前記切替回路は、前記第１の状態及び前記第２の状態のそれぞれの状態にされた後、前記判定回路の判定結果に基づき、前記第１の状態及び前記第２の状態の２つの状態のうち、前記検出信号、又は、前記検出信号に由来する信号の大きさが他方の状態にある場合よりも小さい一方の状態になってもよい。
（【００１１】以降は省略されています）
