公開番号2025154269
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057178
出願日2024-03-29
発明の名称防火区画貫通処理シート及び防火区画材
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類F16L 5/04 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】火災が延焼するのを効率的に抑えた防火区画貫通処理シートを提供する。

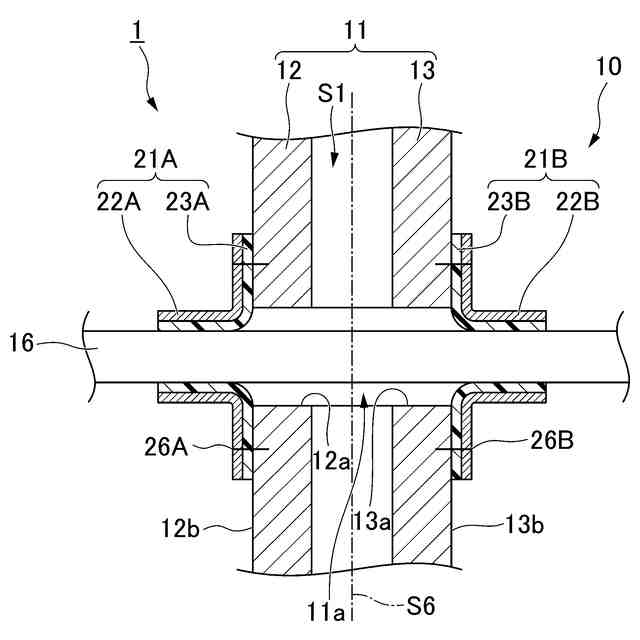

【解決手段】防火区画貫通処理シート21Aは、金属で形成された耐熱シート22Aと、耐熱シート22A上に配置された溶融シート23Aを備える。
【選択図】図1
特許請求の範囲【請求項１】
金属で形成された耐熱シートと、
前記耐熱シート上に配置された溶融シートと、
を備える、防火区画貫通処理シート。
続きを表示（約 900 文字）【請求項２】
貫通孔が形成された防火区画材本体と、
前記貫通孔に一部が配置された挿通体と、
請求項１に記載の防火区画貫通処理シートである第１防火区画貫通処理シート及び第２防火区画貫通処理シートと、
を備え、
前記第１防火区画貫通処理シートは、前記溶融シートが前記防火区画材本体及び前記挿通体に対向するように、前記防火区画材本体の第１主面及び前記挿通体にそれぞれ接続され、
前記第２防火区画貫通処理シートは、前記溶融シートが前記防火区画材本体及び前記挿通体に対向するように、前記防火区画材本体の第２主面及び前記挿通体にそれぞれ接続されている、防火区画材。
【請求項３】

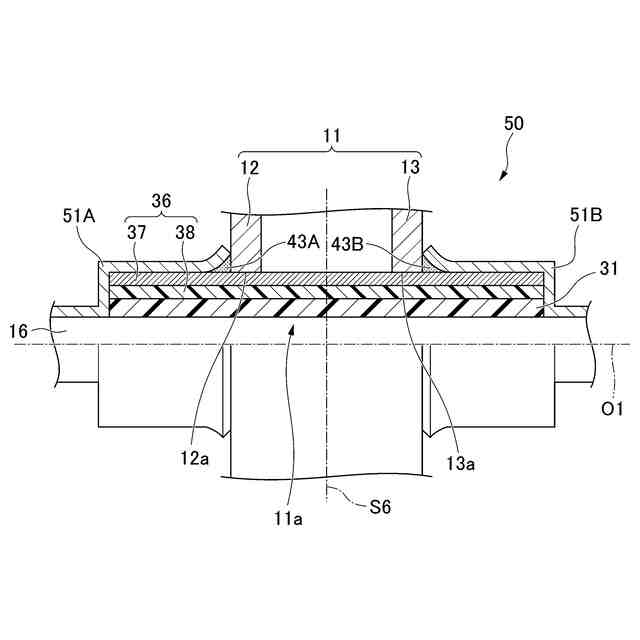

貫通孔が形成された防火区画材本体と、
前記貫通孔に少なくとも一部が配置された管材と、
前記防火区画材本体における前記貫通孔の開口周縁部と前記管材との間に配置され、前記管材よりも前記管材の軸線方向の両側にそれぞれ突出し、前記管材を全周にわたって覆う請求項１に記載の防火区画貫通処理シートと、
前記管材内に一部が配置された挿通体と、
前記軸線方向の両側において、前記挿通体に接触した前記防火区画貫通処理シートを前記挿通体に固定する固定部材と、
を備え、
前記防火区画貫通処理シートは、前記溶融シートが前記管材に対向するように配置されている、防火区画材。
【請求項４】
貫通孔が形成された防火区画材本体と、
前記貫通孔に少なくとも一部が配置された管材と、
前記防火区画材本体における前記貫通孔の開口周縁部と前記管材との間に配置され、前記管材を全周にわたって覆う請求項１に記載の防火区画貫通処理シートと、
前記管材内に一部が配置された挿通体と、
前記管材の軸線方向の両側において、前記挿通体及び前記防火区画貫通処理シートにそれぞれ貼り付けられた耐熱テープと、
を備え、
前記防火区画貫通処理シートは、前記溶融シートが前記管材に対向するように配置されている、防火区画材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防火区画貫通処理シート及び防火区画材に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、建築物は、床、壁等の防火区画材を備えている。防火区画材は、火災時に建築物が延焼するのを抑制する。
防火区画材にケーブル、配管等の挿通体を通すために、防火区画材に防火区画貫通部（貫通孔）が設けられることがある。防火区画貫通部の延焼を抑制するために、防火区画貫通措置部材が用いられる（例えば、特許文献１参照）。
【０００３】
特許文献１では、防火区画貫通措置部材は、建築物の仕切り部（防火区画材）に形成され、挿通体が通る防火区画貫通部において、延焼を抑えるのに用いられる。防火区画貫通措置部材は、耐火材と、保持材からなる。
耐火材は、耐火性を有する部材である。耐火材は、熱膨張性部材であることが好ましく、シート状の部材とすることができる。
【０００４】
保持材は、シート状の第１基材であるとよい。例えば、第１基材は、金属箔、ガラスクロスなどの不燃材料、ポリエチレンや塩化ビニル等の樹脂材料等、もしくはそれらの複合材により形成される。保持材は、耐火材と積層して、積層構造とすることができる。
積層構造は、耐火材が仕切り部及び挿通体に対向するように接続される。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１２６５３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の防火区画貫通措置部材の延焼抑制性能には、改善の余地がある。
【０００７】
本発明は、このような問題点に鑑みてなされたものであって、火災が延焼するのを効率的に抑えた防火区画貫通処理シート、及びこの防火区画貫通処理シートを備える防火区画材を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、この発明は以下の手段を提案している。
（１）本発明の態様１は、金属で形成された耐熱シートと、前記耐熱シート上に配置された溶融シートを備える、防火区画貫通処理シートである。
【０００９】
この発明では、例えば、貫通孔に挿通体が通された中空壁に対して、溶融シートが中空壁及び挿通体に対向するように、防火区画貫通処理シートを中空壁及び挿通体に接続する。ここで言う対向するとは、互いに間を空けて向き合う意味だけでなく、互いに接触する意味も含む。
例えば、防火区画貫通処理シートに対する中空壁とは反対側である、中空壁に対する第１側に火災が生じると、挿通体、防火区画貫通処理シート、及び中空壁が加熱される。防火区画貫通処理シートの耐熱シートは、火災による熱に耐えて、中空壁における貫通孔の開口周縁部と挿通体との間の隙間の少なくとも一部を塞ぎ続ける。
【００１０】
一方で、防火区画貫通処理シートの溶融シートの少なくとも一部は、火災による熱で溶融し、中空壁及び挿通体と、耐熱シートとの間の隙間の少なくとも一部を塞ぐ。
従って、中空壁における貫通孔の開口周縁部と挿通体との間を通して空気が流れ難くなり、火災による炎及び熱が、中空壁に対する第２側に達するのが抑制され、火災が延焼するのを効率的に抑えることができる。
（【００１１】以降は省略されています）
