公開番号2025154063
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056852
出願日2024-03-29
発明の名称積層構造体
出願人積水化学工業株式会社
代理人弁理士法人三枝国際特許事務所
主分類H01Q 15/14 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】金属層を加工することなくそのまま用いながらも、設計上必要な、電磁波の透過性能又は遮断性能を得ることができる積層構造体を提供する。
【解決手段】積層構造体10は、入射波に対する出射波の強度が、所定の周波数を超えた電磁波よりも所定の周波数以下の電磁波のほうが強くなるように構成された積層構造体10であって、少なくとも1つの板材2、及び少なくとも1つの板材2に積層された金属層3を有する積層体1と、積層体1に取り付けられたメタサーフェスシート4と、を備え、メタサーフェスシート4は、入射波に対する出射波の強度が、所定の周波数未満の電磁波よりも所定の周波数以上の電磁波のほうが強くなるように構成されている。
【選択図】図3
特許請求の範囲【請求項１】
入射波に対する出射波の強度が、所定の周波数を超えた電磁波よりも前記所定の周波数以下の電磁波のほうが強くなるように構成された積層構造体であって、
少なくとも１つの板材、及び前記少なくとも１つの板材に積層された金属層を有する積層体と、
前記積層体に取り付けられたメタサーフェスシートと、
を備え、
前記メタサーフェスシートは、入射波に対する出射波の強度が、所定の周波数未満の電磁波よりも前記所定の周波数以上の電磁波のほうが強くなるように構成されている、
積層構造体。
続きを表示（約 920 文字）【請求項２】
前記メタサーフェスシートは、
基材と、
前記基材上に形成され、複数の共振部が周期的に形成された金属パターンと、
を有し、
複数の前記共振部の各々は、
導体からなる領域であり、前記共振部の外縁を含む導体領域と、
前記外縁よりも内側において導体が設けられていない領域である導体非形成領域と、を有する、
請求項１に記載の積層構造体。
【請求項３】
前記導体領域は、前記導体非形成領域を囲む複数の線状体で構成されている、
請求項２に記載の積層構造体。
【請求項４】
各々の前記共振部が矩形状に形成されることで、前記金属パターンの導体が格子状に形成されている、
請求項３に記載の積層構造体。
【請求項５】
入射波に対する出射波の強度が、所定の周波数未満の電磁波よりも前記所定の周波数以上の電磁波のほうが強くなるように構成された積層構造体であって、
少なくとも１つの板材、及び前記少なくとも１つの板材に積層された金属層を有する積層体と、
前記積層体に取り付けられたメタサーフェスシートと、
を備え、
前記メタサーフェスシートは、入射波に対する出射波の強度が、所定の周波数を超えた電磁波よりも前記所定の周波数以下の電磁波のほうが強くなるように構成されている、
積層構造体。
【請求項６】
前記メタサーフェスシートは、
基材と、
前記基材上に形成され、複数の共振部が周期的に形成された金属パターンと、
を有し、

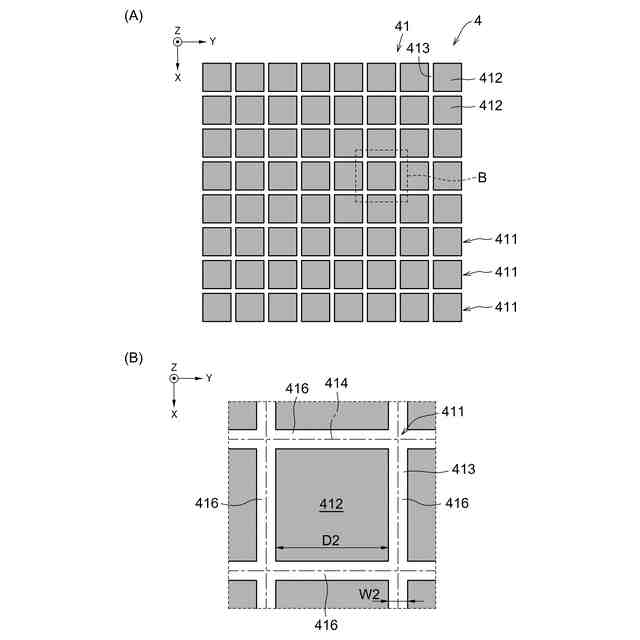

前記金属パターンは、
導体からなる複数の導体領域が、導体が設けられていない導体非形成領域によって仕切られている、
請求項１に記載の積層構造体。
【請求項７】
前記導体非形成領域が格子状である、
請求項６に記載の積層構造体。
【請求項８】
前記板材が窓ガラスであり、
前記金属層がＬｏｗ－Ｅ膜である、
請求項１から７のいずれか一項に記載の積層構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層構造体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、従来の積層構造体が開示されている。特許文献１の積層構造体は、ガラス体を有する窓構造である。特許文献１のガラス体は、ガラス板の一面の全面にＬｏｗ－Ｅ膜が形成されている。Ｌｏｗ－Ｅ膜が形成されたガラス体は、広範囲の周波数帯域の電波に対して透過性が低くなることが知られている。このため、特許文献１では、Ｌｏｗ－Ｅ膜の一部に対し、レーザー加工を行って除去し、電波透過領域を形成している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１１３７７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ガラス体を製造するに当たり、Ｌｏｗ－Ｅ膜の一部を除去する作業を行うのは、製造性がいいとは言えなかった。
【０００５】
本発明は、上記事情に鑑みてなされ、金属層を加工することなくそのまま用いながらも、設計上必要な、電磁波の透過性能又は遮断性能を得ることができる積層構造体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明は、次の項に記載の主題を包含する。
【０００７】
項１．入射波に対する出射波の強度が、所定の周波数を超えた電磁波よりも前記所定の周波数以下の電磁波のほうが強くなるように構成された積層構造体であって、
少なくとも１つの板材、及び前記少なくとも１つの板材に積層された金属層を有する積層体と、
前記積層体に取り付けられたメタサーフェスシートと、
を備え、
前記メタサーフェスシートは、入射波に対する出射波の強度が、所定の周波数未満の電磁波よりも前記所定の周波数以上の電磁波のほうが強くなるように構成されている、積層構造体。
【０００８】
項２．前記メタサーフェスシートは、
基材と、
前記基材上に形成され、複数の共振部が周期的に形成された金属パターンと、
を有し、
複数の前記共振部の各々は、
導体からなる領域であり、前記共振部の外縁を含む導体領域と、
前記外縁よりも内側において導体が設けられていない領域である導体非形成領域と、を有する、項１に記載の積層構造体。
【０００９】
項３．前記導体領域は、前記導体非形成領域を囲む複数の線状体で構成されている、項２に記載の積層構造体。
【００１０】
項４．各々の前記共振部が矩形状に形成されることで、前記金属パターンの導体が格子状に形成されている、項３に記載の積層構造体。
（【００１１】以降は省略されています）
