公開番号2025151894
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053520
出願日2024-03-28
発明の名称継手、配管構造、配管の施工方法
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類F16L 37/091 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】施工中(水圧試験前)に目視で施工不良が発見しやすい。
【解決手段】継手本体11と、軸方向の第1側D1の端部が継手本体11に径方向の外側から装着され、端部よりも軸方向の第2側D2に位置する部分の内周面と、継手本体11の外周面と、の間に隙間S1が設けられたボディ21と、隙間S1に、第1側D1に移動可能に配置されたガイドリング41と、を備え、ボディ21は、継手本体11に径方向の外側から装着され端部を構成する第1部分22a、および、第1部分22aから第2側D2に延びるとともに内径が継手本体11の外径よりも大きい第2部分22b、を有するアウターボディ部材22と、第2部分22bに径方向の内側から装着されるとともに内径が継手本体11の外径よりも大きいインナーボディ部材23と、を備え、アウターボディ部材22の第2部分22bと、インナーボディ部材23と、は透明である。
【選択図】図1
特許請求の範囲【請求項１】
継手本体と、
軸方向の第１側の端部が前記継手本体に径方向の外側から装着され、前記端部よりも軸方向の第２側に位置する部分の内周面と、前記継手本体の外周面と、の間に隙間が設けられたボディと、
前記隙間に、前記第１側に移動可能に配置されたガイドリングと、を備え、
前記ボディは、
前記継手本体に径方向の外側から装着され前記端部を構成する第１部分、および、前記第１部分から前記第２側に延びるとともに内径が前記継手本体の外径よりも大きい第２部分、を有するアウターボディ部材と、
前記第２部分に径方向の内側から装着されるとともに内径が前記継手本体の外径よりも大きいインナーボディ部材と、を備え、
前記アウターボディ部材の前記第２部分と、前記インナーボディ部材と、は透明である、継手。
続きを表示（約 800 文字）【請求項２】
前記インナーボディ部材の前記第１側の端は、前記第２部分の前記第１側の端よりも前記第２側に位置し、
前記インナーボディ部材は、有色の透明であり、
前記インナーボディ部材の色は、前記ガイドリングの補色である、請求項１に記載の継手。
【請求項３】
前記インナーボディ部材の前記第１側の端は、前記第２部分の前記第１側の端よりも前記第２側に位置し、
前記第２部分のうち、前記インナーボディ部材の前記第１側の端よりも前記第２側に位置する部分は、前記インナーボディ部材の前記第１側の端よりも前記第１側に位置する部分よりも、透明度が低い、請求項１に記載の継手。
【請求項４】
前記継手本体の外周面に設けられた溝に配置されたシール部材を更に備えている、請求項１に記載の継手。
【請求項５】
前記隙間に配置されたパイプに対して前記第２側へ抜け止めをする抜け止め部材を更に備え、
前記ボディは、前記アウターボディ部材または前記インナーボディ部材との間に前記抜け止め部材を保持するロックリングを更に備えている、請求項１に記載の継手。
【請求項６】
請求項１から５のいずれか１項に記載の継手と、
前記隙間に配置されたパイプと、を備え、
前記ガイドリングは、前記隙間内において前記パイプよりも前記第１側に配置されるとともに、前記アウターボディ部材を通して外部から視認可能である、配管構造。
【請求項７】
請求項１から５のいずれか１項に記載の継手と、パイプと、を組み付ける配管の施工方法であって、
前記パイプを前記隙間に前記第１側に向けて挿入するときに、前記アウターボディ部材および前記インナーボディ部材を通して前記ガイドリングを外部から視認する、配管の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、継手、配管構造、配管の施工方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、管の挿入不足による漏水を防止するための継手が検討されている。例えば、特許文献１に開示された継手は、施工後に水圧試験を行うことにより、管の挿入不足を確実に発見するとされている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１８５０７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の継手において、挿入の視認性を向上させ、施工中（水圧試験前）に目視で施工不良が発見しやすいことが望まれている。
【０００５】
本発明は、このような問題点に鑑みてなされたものであって、施工中（水圧試験前）に目視で施工不良が発見しやすい継手を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、この発明は以下の手段を提案している。
本発明のキャップは、継手本体と、軸方向の第１側の端部が前記継手本体に径方向の外側から装着され、前記端部よりも軸方向の第２側に位置する部分の内周面と、前記継手本体の外周面と、の間に隙間が設けられたボディと、前記隙間に、前記第１側に移動可能に配置されたガイドリングと、を備え、前記ボディは、前記継手本体に径方向の外側から装着され前記端部を構成する第１部分、および、前記第１部分から前記第２側に延びるとともに内径が前記継手本体の外径よりも大きい第２部分、を有するアウターボディ部材と、前記第２部分に径方向の内側から装着されるとともに内径が前記継手本体の外径よりも大きいインナーボディ部材と、を備え、前記アウターボディ部材の前記第２部分と、前記インナーボディ部材と、は透明である。
【発明の効果】
【０００７】
本発明の継手によれば、施工中（水圧試験前）に目視で施工不良が発見しやすい。
【図面の簡単な説明】
【０００８】

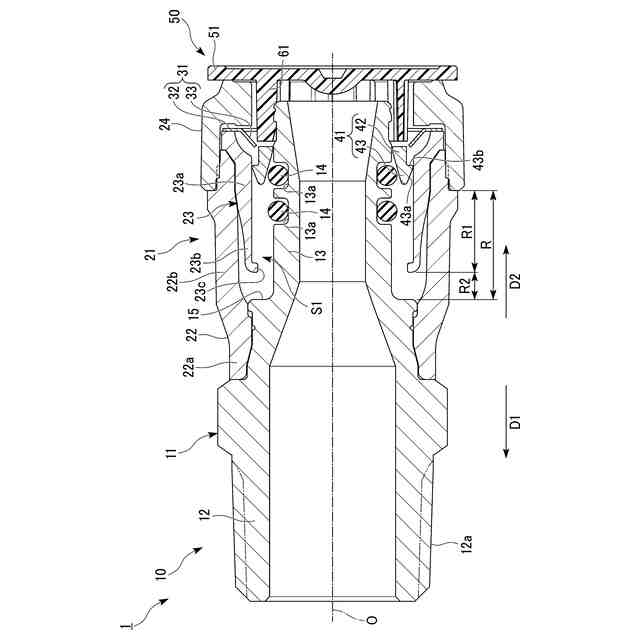

本発明の第１実施形態の継手の断面図である。

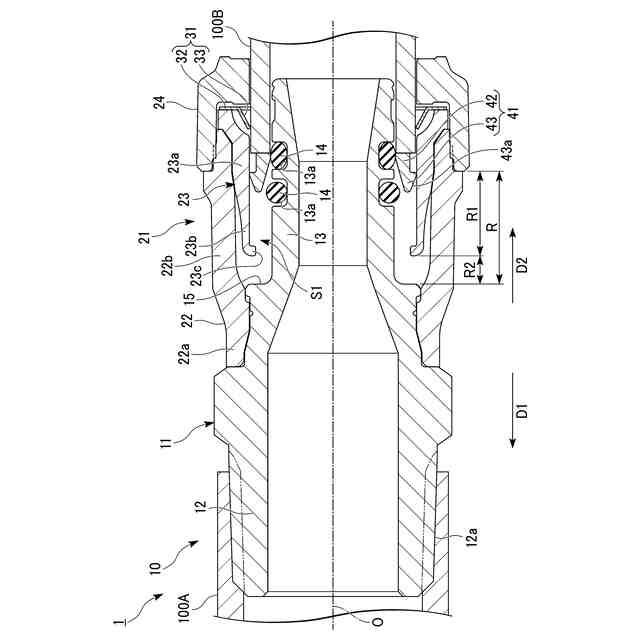

図１に示す継手にパイプを挿入する過程を示す断面図である。

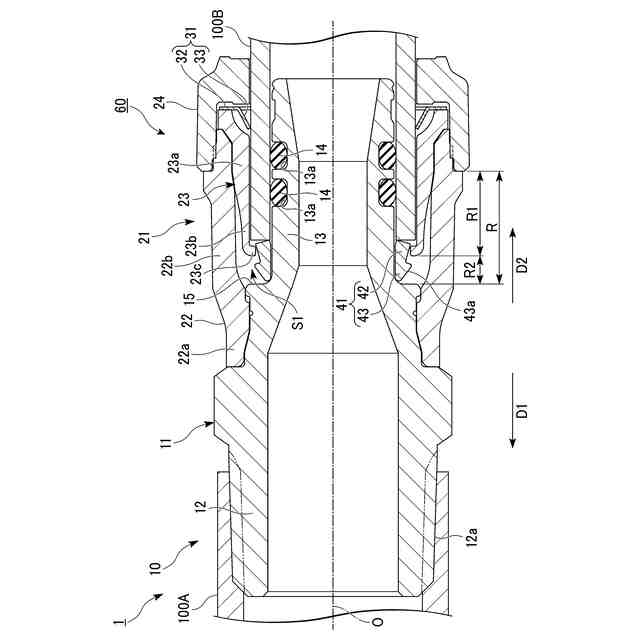

図１に示す継手にパイプを挿入し終えた状態を示す断面図である。

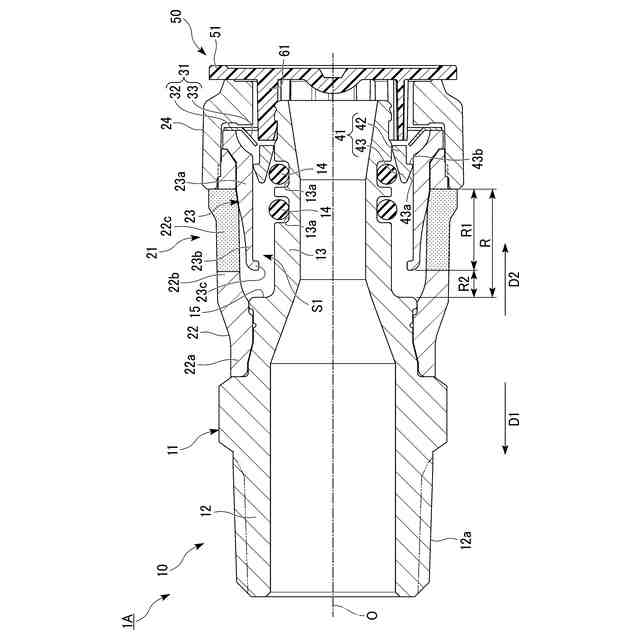

本発明の第２実施形態の継手の断面図である。

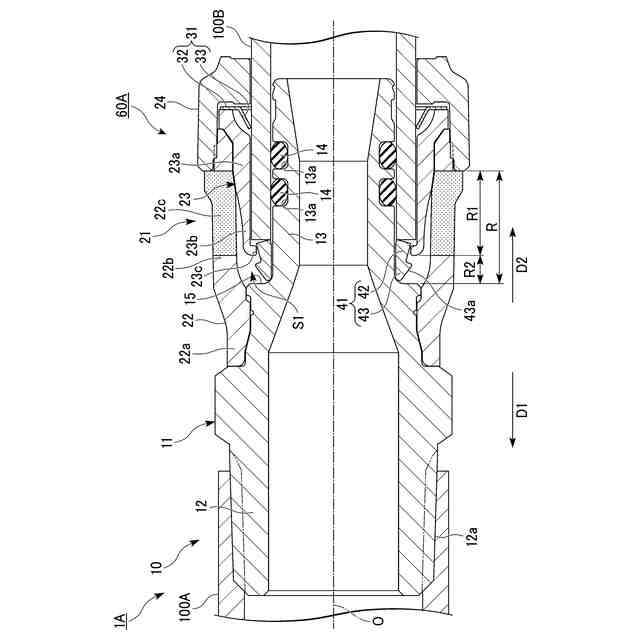

図４に示す継手にパイプを挿入し終えた状態を示す断面図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
以下、本発明に係るキャップ付き継手の第１実施形態を、図１から図３を参照しながら説明する。
図１に示すように、本実施形態のキャップ付き継手１は、継手１０と、キャップ５０と、を備えている。図２及び図３に示すように、継手１０は、第１管１００Ａ（パイプ）及び第２管１００Ｂ（パイプ）と接続される。継手１０及び管１００Ａ，１００Ｂで、配管構造６０を構成する。配管構造６０は、図示しない、上水道管、排水管（下水管）、ガス管、空調管等の各種配管設備を構成する。配管構造６０の主な配管場所は、例えば建物の床下等の暗所、狭所である。
【００１０】
図１は、継手１０に第２管１００Ｂが接続されていない接続未完了状態を示している。図１に示すように、継手１０は、継手本体１１と、ボディ（外筒部）２１と、抜け止め部材３１と、ガイドリング（環状部材）４１と、を備えている。
ここで、継手本体１１及びボディ２１は筒状に形成され、抜け止め部材３１及びガイドリング４１は環状に形成されている。継手本体１１、ボディ２１、抜け止め部材３１、及びガイドリング４１それぞれの中心軸は、共通軸と同軸に配置されている。以下では、共通軸を軸線Ｏと言う。軸線Ｏに沿う方向を軸線Ｏ方向（軸方向）と言う。軸線Ｏに直交する方向を径方向と言い、軸線Ｏ回りに周回する方向を周方向と言う。
（【００１１】以降は省略されています）
