公開番号2025153986
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056735
出願日2024-03-29
発明の名称引張試験装置、及び試験片
出願人国立大学法人東京科学大学,国立研究開発法人物質・材料研究機構
代理人個人
主分類G01N 3/08 20060101AFI20251002BHJP(測定;試験)
要約【課題】一つの試験片で複数回の引張試験を行うことができる試験片、及び、当該試験片を用い迅速に繰り返し試験を行うことができる引張試験装置を提供すること。
【解決手段】複数のつかみ部及び引張部を有する試験片の引張試験を行う引張試験装置であって、試験片の一端を固定する保持手段と、前記試験片のつかみ部の一つを挟持する挟持手段と、前記試験片に引張力を加える引張力付与手段と、前記つかみ部の変位を測定する変位測定手段と、前記引張部にかかる荷重を測定する荷重測定手段と、前記引張部のひずみを測定するひずみ測定手段と、を備え、前記保持手段及び前記挟持手段のうち少なくとも一方が、前記つかみ部と前記挟持手段との位置合わせ手段を備える、引張試験装置。

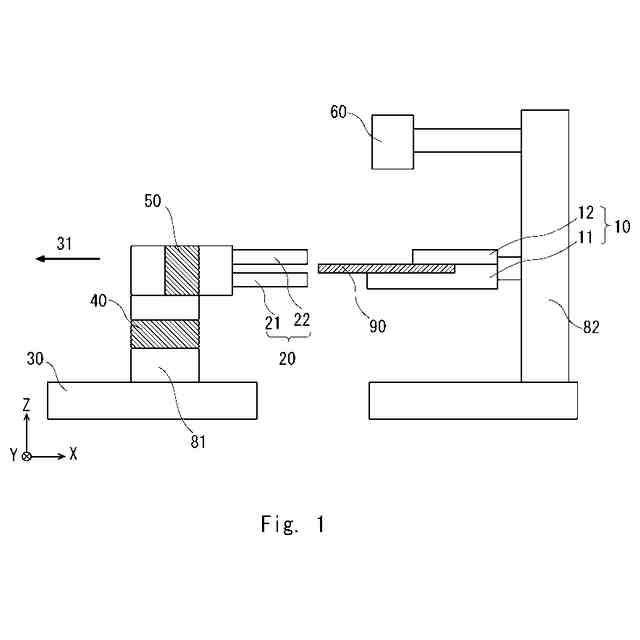

【選択図】図1
特許請求の範囲【請求項１】
複数のつかみ部及び引張部を有する試験片の引張試験を行う引張試験装置であって、
試験片の一端を固定する保持手段と、
前記試験片のつかみ部の一つを挟持する挟持手段と、
前記試験片に引張力を加える引張力付与手段と、
前記つかみ部の変位を測定する変位測定手段と、
前記引張部にかかる荷重を測定する荷重測定手段と、
前記引張部のひずみを測定するひずみ測定手段と、を備え、
前記保持手段及び前記挟持手段のうち少なくとも一方が、前記つかみ部と前記挟持手段との位置合わせ手段を備える、引張試験装置。
続きを表示（約 220 文字）【請求項２】
試験片の温度を制御する温度調節手段を更に備える、請求項１に記載の引張試験装置。
【請求項３】
引張試験用の試験片であって、
前記試験片の一辺に、複数の引張部が配列されてなる、試験片。
【請求項４】
前記試験片が、引張試験装置の保持手段に固定されるためのホールを有する、請求項３に記載の試験片。
【請求項５】
前記試験片の引張部に切欠部を有する、請求項３に記載の試験片。

発明の詳細な説明【技術分野】
【０００１】
材料の機械的性質を測定する方法として、引張試験が知られている。引張試験に限られないが、測定誤差の影響を減らし、高精度の結果を得るため、同一の試料について同一の試験を数回繰り返すことが一般的に行われている。
続きを表示（約 940 文字）【背景技術】
【０００２】
特許文献１には、多数の試験片に対し連続して自動で引張試験を行う引張試験装置として、収容容器から試験片を取り出して引張試験装置本体の所定位置に搬送する搬送装置を備える引張試験装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１１７０２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
引張試験により試験片は破壊されるため、繰り返し試験を行う場合は、繰り返し回数分の試験片を準備する必要があった。また、１回の測定ごとに試験片を付け替える必要があり繰り返し測定には時間がかかっていた。
【０００５】
本発明は、一つの試験片で複数回の引張試験を行うことができる試験片、及び、当該試験片を用い迅速に繰り返し試験を行うことができる引張試験装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る引張試験装置は、複数のつかみ部及び引張部を有する試験片の引張試験を行う引張試験装置であって、試験片の一端を固定する保持手段と、前記試験片のつかみ部の一つを挟持する挟持手段と、前記試験片に引張力を加える引張力付与手段と、前記つかみ部の変位を測定する変位測定手段と、前記引張部にかかる荷重を測定する荷重測定手段と、前記引張部のひずみを測定するひずみ測定手段と、を備え、前記保持手段及び前記挟持手段のうち少なくとも一方が、前記つかみ部と前記挟持手段との位置合わせ手段を備える。
【０００７】
上記引張試験装置は、試験片の温度を制御する温度調節手段を更に備えてもよい。
【０００８】

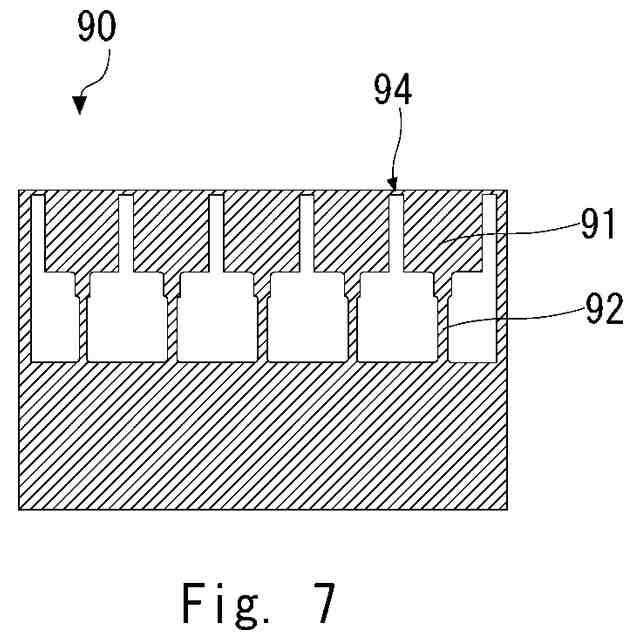

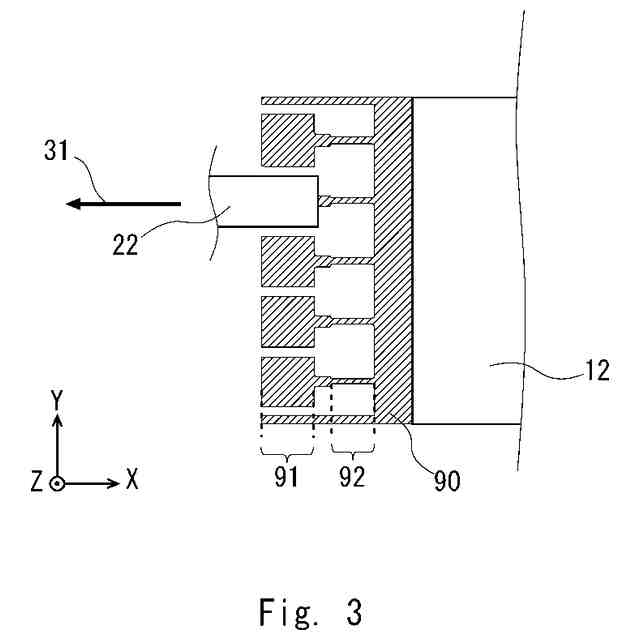

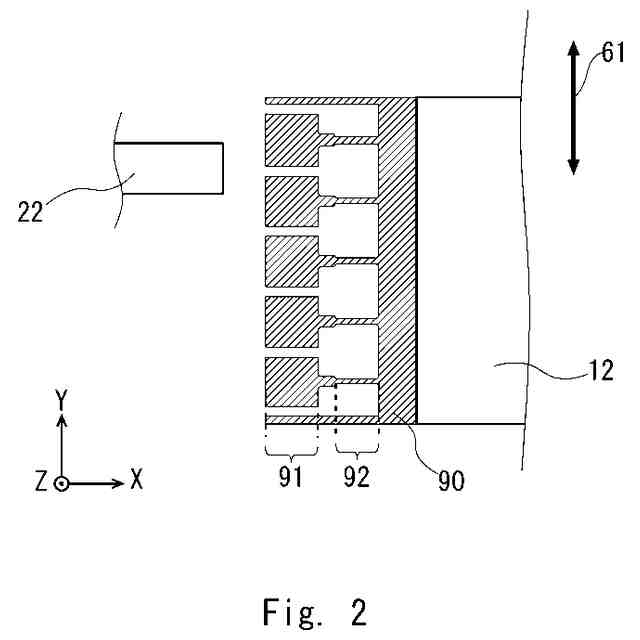

本発明に係る試験片は、引張試験用の試験片であって、前記試験片の一辺に複数の引張部が配列されてなる。
【０００９】

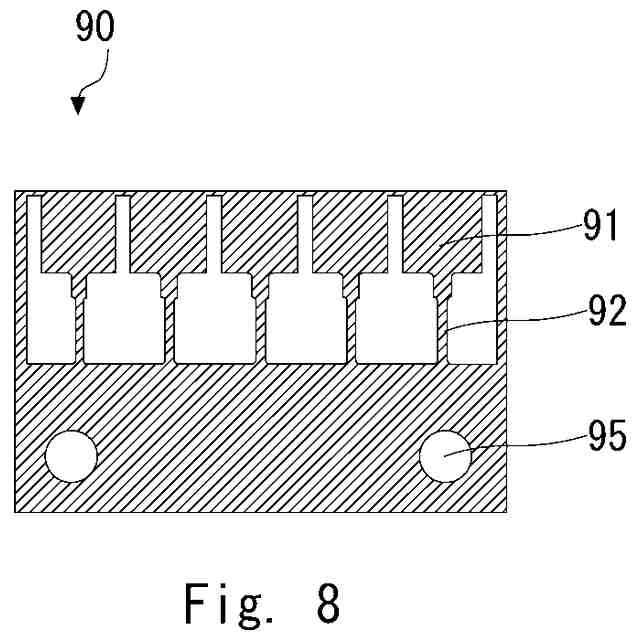

上記試験片は、引張試験装置の保持手段に固定されるためのホールを有してもよい。
【００１０】
上記いずれかの試験片は、引張部に切欠部を有していてもよい。
【発明の効果】
（【００１１】以降は省略されています）
