公開番号2025153634
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056204
出願日2024-03-29
発明の名称ベルトユニットのリサイクル方法
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 15/16 20060101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ベルトユニットを分解せずにベルトユニットの部品が再利用可能なものであるかを判定する。
【解決手段】ベルトユニットのリサイクル方法は、回転工程と、計測工程と、判定工程と、を有する。ベルトユニットは、転写ベルトと、転写ベルトの内面と接触する駆動ローラと、を有する。回転工程では、駆動ローラを回転させることにより転写ベルトを動かす。計測工程では、駆動ローラを回転させているときに、変位計を用いて、駆動ローラと接触する位置における転写ベルトの外面の変位を計測する。判定工程では、計測した変位のピークの高さが所定の閾値よりも小さい場合は、駆動ローラの交換が不要であると判定する。
【選択図】図4
特許請求の範囲【請求項１】
転写ベルトと、前記転写ベルトの内面と接触する駆動ローラと、を有するベルトユニットのリサイクル方法であって、
前記駆動ローラを回転させることにより前記転写ベルトを動かす回転工程と、
前記駆動ローラを回転させているときに、変位計を用いて、前記駆動ローラと接触する位置における前記転写ベルトの外面の変位を計測する計測工程と、
計測した前記変位のピークの高さが所定の閾値よりも小さい場合は、前記駆動ローラの交換が不要であると判定する判定工程と、を有することを特徴とするベルトユニットのリサイクル方法。
続きを表示（約 770 文字）【請求項２】

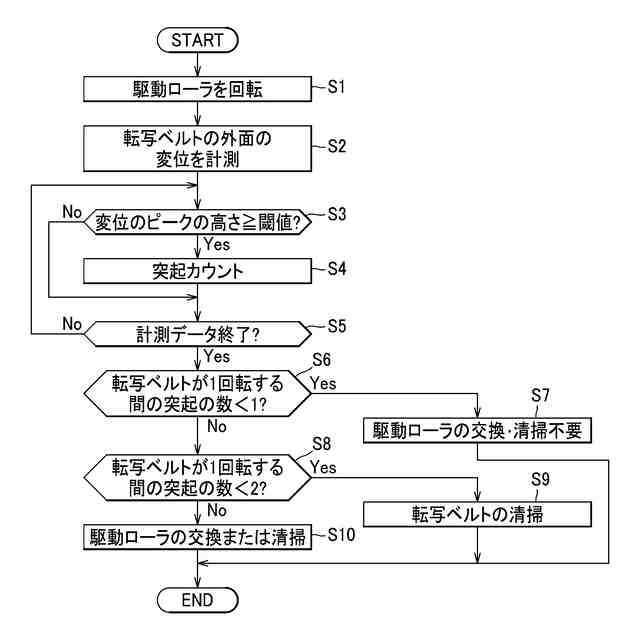

前記判定工程において、
計測した前記変位のピークの高さが前記所定の閾値以上の場合は、突起があると判定し、
前記突起の数が所定値以上の場合は、前記駆動ローラの交換または清掃もしくは前記転写ベルトの清掃が必要であると判定することを特徴とする請求項１に記載のベルトユニットのリサイクル方法。
【請求項３】
前記判定工程において、前記転写ベルトが１回転する間に、前記突起が２つ以上検知された場合は、前記駆動ローラの交換または清掃が必要であると判定することを特徴とする請求項２に記載のベルトユニットのリサイクル方法。
【請求項４】
前記判定工程において、前記転写ベルトが１回転する間に、前記突起が１つのみ検知された場合は、前記転写ベルトの清掃が必要であると判定することを特徴とする請求項２に記載のベルトユニットのリサイクル方法。
【請求項５】
前記転写ベルトの前記外面の変位を検出する位置は、前記駆動ローラの長手方向において、前記転写ベルトの前記外面に形成される調整用トナー像が通る位置であることを特徴とする請求項１に記載のベルトユニットのリサイクル方法。
【請求項６】

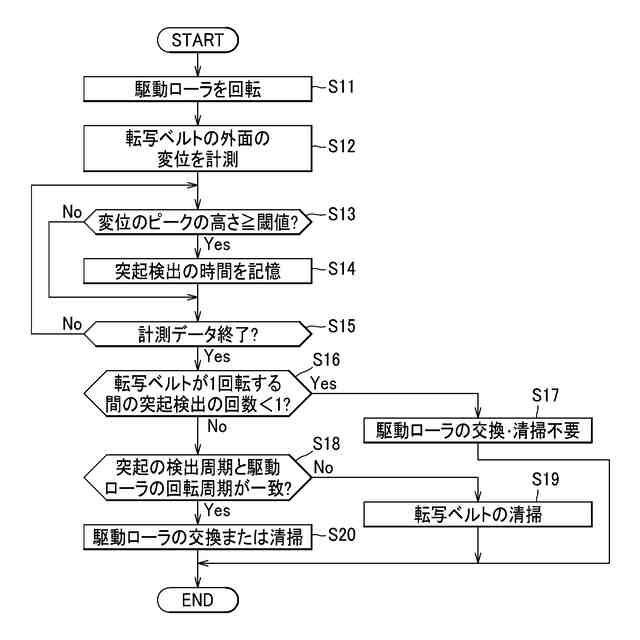

前記判定工程において、
計測した前記変位のピークの高さが前記所定の閾値以上の場合は、突起があると判定し、
前記突起の検出周期と前記駆動ローラの回転周期とを比較し、
前記突起の検出周期と前記駆動ローラの回転周期が一致する場合は、前記駆動ローラの交換または清掃が必要であると判定し、
前記突起の検出周期と前記駆動ローラの回転周期が一致しない場合は、前記転写ベルトの清掃が必要であると判定することを特徴とする請求項１に記載のベルトユニットのリサイクル方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、転写ベルトと、転写ベルトの内面と接触する駆動ローラと、を有するベルトユニットのリサイクル方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、画像形成装置のトナーカートリッジをリサイクルする技術が知られている（特許文献１参照）。資源を持続的に活用するという観点から、より多くの部品をリサイクルすることが望ましい。
【０００３】
画像形成装置のベルトユニットの状態は、使用状況によって異なる。例えば、ベルトユニットの駆動ローラの外周面とベルトの内面との間に異物が付着すると、ベルトの外面に突起として現れる。ベルトの外面に突起があると、ベルトの外面に印字される調整用トナー像を読み取る際に誤検知が発生するおそれがある。センサを用いて、このような突起を検知することが知られている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平５－２１０３０４号公報
特開２０２０－１５４１１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ベルトユニットをリサイクルするにあたり、ベルトユニットの駆動ローラの外周面とベルトの内面との間の異物を確認して取り除くためには、ベルトユニットの分解が必要である。しかし、使用済のベルトユニットを一律に分解すると、工程の数が増えてコストがかかってしまう。よって、状態に問題がない使用済のベルトユニットは、分解せずに再利用することが望ましい。
【０００６】
そこで、本開示は、使用済のベルトユニットを分解せずに、ベルトユニットの部品の交換または清掃の必要性を判定することができるベルトユニットのリサイクル方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記した課題を解決するため、本開示のベルトユニットのリサイクル方法は、回転工程と、計測工程と、判定工程と、を有する。ベルトユニットは、転写ベルトと、転写ベルトの内面と接触する駆動ローラと、を有する。
回転工程では、駆動ローラを回転させることにより転写ベルトを動かす。
計測工程では、駆動ローラを回転させているときに、変位計を用いて、駆動ローラと接触する位置における転写ベルトの外面の変位を計測する。
判定工程では、計測した変位のピークの高さが所定の閾値よりも小さい場合は、駆動ローラの交換が不要であると判定する。
【０００８】
駆動ローラを回転させているときに、変位計を用いて、駆動ローラと接触する位置における転写ベルトの外面の変位を計測し、計測した変位のピークの高さが所定の閾値よりも小さい場合に駆動ローラの交換が不要であると判定することにより、使用済のベルトユニットを分解せずに、ベルトユニットの部品が再利用可能なものであるかを判定することができる。
【０００９】
判定工程において、計測した変位のピークの高さが所定の閾値以上の場合は、突起があると判定し、突起の数が所定値以上の場合は、駆動ローラの交換または清掃もしくは転写ベルトの清掃が必要であると判定してもよい。
【００１０】
計測した変位のピークの高さが所定の閾値以上の場合は、突起があると判定し、突起の数が所定値以上の場合は、駆動ローラの交換または清掃もしくは転写ベルトの清掃が必要であると判定することにより、使用済のベルトユニットを分解せずに駆動ローラの交換または清掃もしくは転写ベルトの清掃の必要性を判定することができる。
（【００１１】以降は省略されています）
