特許ウォッチ

公開番号2025153351
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055794
出願日2024-03-29
発明の名称アルミニウム含有粒子
出願人山石金属株式会社
代理人個人
主分類B22F 1/05 20220101AFI20251002BHJP(鋳造;粉末冶金)
要約【課題】流動性が向上したアルミニウム含有粒子を提供する。
【解決手段】下記<粒子径測定>により算出されるD₅₀粒子径が30.0μm以上60.0μm以下であり、下記<粒子径測定>により算出されるD₉₀粒子径をD₁₀粒子径で除した値が1.5以上3.5以下であり、漏斗角60°で直径5.0mmのオリフィスを用いて、JIS Z 2504:2020に準拠し測定される見掛密度が1.35g/cm³以上である、アルミニウム含有粒子。<粒子径測定>アルミニウム含有粒子3.0gを水40mLおよび1.3%濃度の界面活性剤10mLと混合し、超音波浴で300秒間分散させた混合液を測定サンプルとし、レーザー回折・散乱式粒子径測定装置を用いて、前記アルミニウム含有粒子の体積基準の粒度分布を測定し、D₁₀粒子径、D₅₀粒子径、および、D₉₀粒子径の値をそれぞれ得る。
【選択図】なし
特許請求の範囲【請求項１】
下記＜粒子径測定＞により算出されるＤ
５０
粒子径が３０．０μｍ以上６０．０μｍ以下であり、
下記＜粒子径測定＞により算出されるＤ
９０
粒子径をＤ
１０
粒子径で除した値が１．５以上３．５以下であり、
漏斗角６０°で直径５．０ｍｍのオリフィスを用いて、ＪＩＳＺ２５０４：２０２０に準拠し測定される見掛密度が１．３５ｇ／ｃｍ
３
以上である、アルミニウム含有粒子。
＜粒子径測定＞
アルミニウム含有粒子３．０ｇを水４０ｍＬおよび１．３％濃度の界面活性剤１０ｍＬと混合し、超音波浴で３００秒間分散させた混合液を測定サンプルとし、レーザー回折・散乱式粒子径測定装置を用いて、前記アルミニウム含有粒子の体積基準の粒度分布を測定し、Ｄ
１０
粒子径、Ｄ
５０
粒子径、および、Ｄ
９０
粒子径の値をそれぞれ得る。
続きを表示（約 870 文字）【請求項２】
前記＜粒子径測定＞により算出されるＤ
１０
粒子径が２０．０μｍ以上４０．０μｍ以下である、請求項１に記載のアルミニウム含有粒子。
【請求項３】
前記＜粒子径測定＞により算出されるＤ
９０
粒子径が５０．０μｍ以上１００．０μｍ以下である、請求項１または２に記載のアルミニウム含有粒子。
【請求項４】
真球度が０．８以上である、請求項１または２に記載のアルミニウム含有粒子。
【請求項５】
ＪＩＳＺ２５０２：２０２０に準拠し測定されるホールフロー試験による流動性が１５．０ｓｅｃ／５０ｇ以下である、請求項１または２に記載のアルミニウム含有粒子。
【請求項６】
前記アルミニウム含有粒子が、純アルミニウム粒子およびアルミニウム系合金粒子からなる群から選択される少なくとも一種を含む、請求項１または２に記載のアルミニウム含有粒子。
【請求項７】
前記アルミニウム系合金粒子が、Ｃｕ、Ｍｎ、Ｓｉ、Ｍｇ、Ｚｎ、および、Ｎｉからなる群から選択される少なくとも一種の元素を含む、請求項６に記載のアルミニウム含有粒子。
【請求項８】
前記アルミニウム系合金粒子が、Ａｌ－Ｓｉ系合金、Ａｌ－Ｃｕ系合金、Ａｌ－Ｍｎ系合金、Ａｌ－Ｍｇ系合金、Ａｌ－Ｓｉ－Ｍｇ系合金、Ａｌ－Ｓｉ－Ｃｕ系合金、Ａｌ－Ｚｎ－Ｍｇ系合金、Ａｌ－Ｓｉ－Ｍｇ－Ｃｕ系合金、Ａｌ－Ｃｕ－Ｎｉ－Ｍｇ系合金、および、Ａｌ－Ｚｎ－Ｍｇ－Ｃｕ系合金からなる群から選択される少なくとも一種を含む、請求項６に記載のアルミニウム含有粒子。
【請求項９】
前記アルミニウム系合金粒子が、ＡｌＳｉ１０ＭｇおよびＡｌＳｉ１２からなる群から選択される少なくとも一種を含む、請求項６に記載のアルミニウム含有粒子。
【請求項１０】
３Ｄプリンタの造形物用原料粉末に用いることが可能である、請求項１または２に記載のアルミニウム含有粒子。

発明の詳細な説明【技術分野】
【０００１】
本発明はアルミニウム含有粒子に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
アルミニウム含有粒子に関する技術としては、例えば、特許文献１に記載の技術が知られている。
【０００３】
特許文献１には、アルミニウム合金を含む粒子であって、一次粒子の状態で、略球状であり、組成Ｍ
ｘ
Ａｌ
ｙ
で表される相、およびＭ
ｚ
Ａｌ
ｗ
で表される相の混合相を有し、ここで、Ｍは、Ａｌ以外の金属であり、０＜ｘ＜１、０＜ｙ＜１、０＜ｚ＜１、０＜ｗ＜１であり、ｘ／ｙ≧１、ｚ／ｗ＜１であり、ｘ＋ｙ＝１、ｚ＋ｗ＝１であり、アルミニウムの含有量が８質量％～５０質量％の範囲である、粒子が記載されている。
特許文献１に記載の粒子によれば、一次粒子の形態で、二種類のアルミニウム合金の混合相を有する粒子を提供することができると記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－８９６７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、流動性が向上したアルミニウム含有粒子を提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、以下に示すアルミニウム含有粒子が提供される。
【０００７】
［１］
下記＜粒子径測定＞により算出されるＤ
５０
粒子径が３０．０μｍ以上６０．０μｍ以下であり、
下記＜粒子径測定＞により算出されるＤ
９０
粒子径をＤ
１０
粒子径で除した値が１．５以上３．５以下であり、
漏斗角６０°で直径５．０ｍｍのオリフィスを用いて、ＪＩＳＺ２５０４：２０２０に準拠し測定される見掛密度が１．３５ｇ／ｃｍ
３
以上である、アルミニウム含有粒子。
＜粒子径測定＞
アルミニウム含有粒子３．０ｇを水４０ｍＬおよび１．３％濃度の界面活性剤１０ｍＬと混合し、超音波浴で３００秒間分散させた混合液を測定サンプルとし、レーザー回折・散乱式粒子径測定装置を用いて、前記アルミニウム含有粒子の体積基準の粒度分布を測定し、Ｄ
１０
粒子径、Ｄ
５０
粒子径、および、Ｄ
９０
粒子径の値をそれぞれ得る。
［２］
前記＜粒子径測定＞により算出されるＤ
１０
粒子径が２０．０μｍ以上４０．０μｍ以下である、前記［１］に記載のアルミニウム含有粒子。
［３］
前記＜粒子径測定＞により算出されるＤ
９０
粒子径が５０．０μｍ以上１００．０μｍ以下である、前記［１］または［２］に記載のアルミニウム含有粒子。
［４］
真球度が０．８以上である、前記［１］～［３］のいずれかに記載のアルミニウム含有粒子。
［５］
ＪＩＳＺ２５０２：２０２０に準拠し測定されるホールフロー試験による流動性が１５．０ｓｅｃ／５０ｇ以下である、前記［１］～［４］のいずれかに記載のアルミニウム含有粒子。
［６］
前記アルミニウム含有粒子が、純アルミニウム粒子およびアルミニウム系合金粒子からなる群から選択される少なくとも一種を含む、前記［１］～［５］のいずれかに記載のアルミニウム含有粒子。
［７］
前記アルミニウム系合金粒子が、Ｃｕ、Ｍｎ、Ｓｉ、Ｍｇ、Ｚｎ、および、Ｎｉからなる群から選択される少なくとも一種の元素を含む、前記［６］に記載のアルミニウム含有粒子。
［８］
前記アルミニウム系合金粒子が、Ａｌ－Ｓｉ系合金、Ａｌ－Ｃｕ系合金、Ａｌ－Ｍｎ系合金、Ａｌ－Ｍｇ系合金、Ａｌ－Ｓｉ－Ｍｇ系合金、Ａｌ－Ｓｉ－Ｃｕ系合金、Ａｌ－Ｚｎ－Ｍｇ系合金、Ａｌ－Ｓｉ－Ｍｇ－Ｃｕ系合金、Ａｌ－Ｃｕ－Ｎｉ－Ｍｇ系合金、および、Ａｌ－Ｚｎ－Ｍｇ－Ｃｕ系合金からなる群から選択される少なくとも一種を含む、前記［６］または［７］に記載のアルミニウム含有粒子。
［９］
前記アルミニウム系合金粒子が、ＡｌＳｉ１０ＭｇおよびＡｌＳｉ１２からなる群から選択される少なくとも一種を含む、前記［６］～［８］のいずれかに記載のアルミニウム含有粒子。
［１０］
３Ｄプリンタの造形物用原料粉末に用いることが可能である、前記［１］～［９］のいずれかに記載のアルミニウム含有粒子。
【発明の効果】
【０００８】
本発明によれば、流動性が向上したアルミニウム含有粒子を提供できる。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について説明する。数値範囲の「Ａ～Ｂ」は特に断りがなければ、Ａ以上Ｂ以下を表す。
【００１０】
［アルミニウム含有粒子］
本実施形態のアルミニウム含有粒子は、Ｄ
５０
粒子径が３０．０μｍ以上６０．０μｍ以下であり、Ｄ
９０
粒子径をＤ
１０
粒子径で除した値が１．５以上３．５以下であり、漏斗角６０°で直径５．０ｍｍのオリフィスを用いて、ＪＩＳＺ２５０４：２０２０に準拠し測定される見掛密度が１．３５ｇ／ｃｍ
３
以上である。

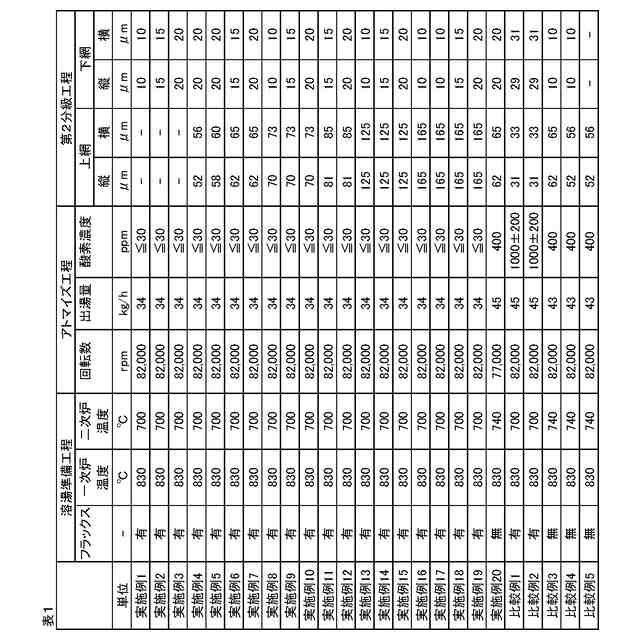

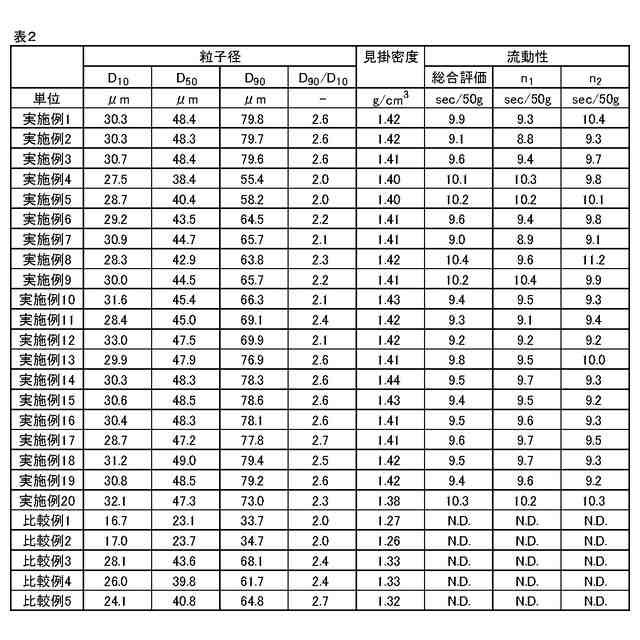

（【００１１】以降は省略されています）

関連特許
