公開番号2025151586
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053093
出願日2024-03-28
発明の名称車両用シート装置
出願人日本発條株式会社
代理人弁理士法人太陽国際特許事務所
主分類B60N 2/90 20180101AFI20251002BHJP(車両一般)
要約【課題】サイドシートバックを起立位置に位置させたままセンターシートバックを前傾位置に位置させたときに、サイドシートバックの側部に設けられたストライカをサイドシートバックの側部から側方に突出させないようにできる車両用シート装置を得る。
【解決手段】センターシートバック75が第1起立位置にあり且つ特定サイドシートバック40が第2起立位置にあるときにストライカ63を突出位置に位置させ、センターシートバックが第1前傾位置にあり且つ特定サイドシートバックが第2起立位置にあるときにストライカを格納位置に位置させる連動機構95を備える。
【選択図】図6
特許請求の範囲【請求項１】
支持体と、
前記支持体に支持された一対のサイドシートバックと、
前記支持体に第１起立位置と第１前傾位置との間を回転可能に支持され、前記一対のサイドシートバックの間に位置するセンターシートバックと、

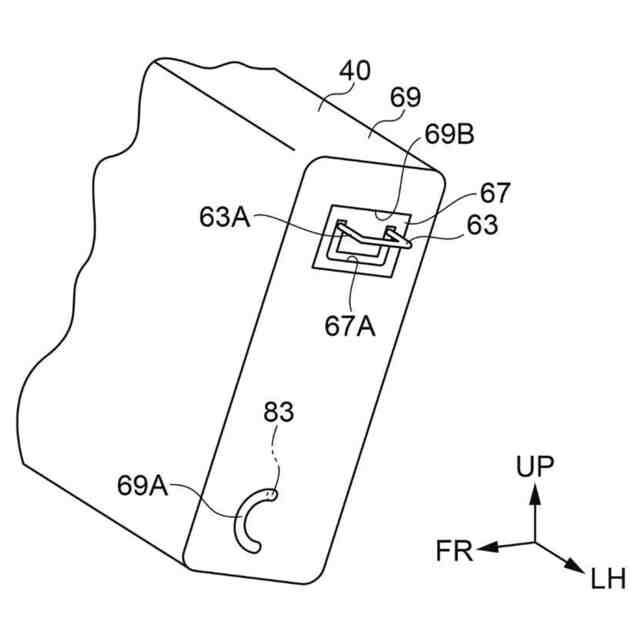

一方の前記サイドシートバックであり且つ前記支持体に第２起立位置と第２前傾位置との間を回転可能に支持された特定サイドシートバックの前記センターシートバック側の側部に設けられ、前記側部から前記センターシートバック側に突出する突出位置と、前記側部内に格納される格納位置との間を移動可能なストライカと、
前記センターシートバックに設けられ、前記突出位置にある前記ストライカを把持するラッチ状態と前記ストライカを解放するアンラッチ状態とに切り替わることが可能なラッチ機構と、
前記センターシートバックが前記第１起立位置にあり且つ前記特定サイドシートバックが第２起立位置にあるときに前記ストライカを前記突出位置に位置させ、前記センターシートバックが前記第１前傾位置にあり且つ前記特定サイドシートバックが前記第２起立位置にあるときに前記ストライカを前記格納位置に位置させる連動機構と、
を備える車両用シート装置。
続きを表示（約 1,200 文字）【請求項２】
前記連動機構が、
車両幅方向に延びる第１回転軸まわりに第１位置と第２位置との間を回転可能に前記特定サイドシートバックに設けられた回転部材と、
前記ストライカを前記格納位置に向けて移動付勢する付勢部材と、
前記回転部材と前記ストライカを連係し、前記回転部材が前記第１位置にあるとき前記付勢部材の付勢力に抗して前記ストライカを前記突出位置に位置させ、前記回転部材が前記第２位置にあるとき前記ストライカが前記付勢部材の付勢力によって前記格納位置に移動することを許容する連係部材と、
前記センターシートバックに設けられると共に前記回転部材に接続され、前記センターシートバックが前記第１起立位置にあり且つ前記特定サイドシートバックが前記第２起立位置にあるときに前記回転部材を前記第１位置に位置させ、前記センターシートバックが前記第１前傾位置にあり且つ前記特定サイドシートバックが前記第２起立位置にあるときに前記回転部材を前記第２位置に位置させる制御部材と、
を備える請求項１に記載の車両用シート装置。
【請求項３】
前記連動機構が、
車両幅方向に延びる第１回転軸まわりに第１位置と第２位置との間を回転可能に前記特定サイドシートバックに設けられた回転部材と、
前記ストライカを前記突出位置に向けて移動付勢する付勢部材と、
前記回転部材と前記ストライカを連係し、前記回転部材が前記第１位置にあるとき前記ストライカが前記付勢部材の付勢力によって前記突出位置に移動することを許容し、前記回転部材が前記第２位置にあるとき前記付勢部材の付勢力に抗して前記ストライカを前記格納位置に位置させる連係部材と、
前記センターシートバックに設けられると共に前記回転部材に接続され、前記センターシートバックが前記第１起立位置にあり且つ前記特定サイドシートバックが前記第２起立位置にあるときに前記回転部材を前記第１位置に位置させ、前記センターシートバックが前記第１前傾位置にあり且つ前記特定サイドシートバックが前記第２起立位置にあるときに前記回転部材を前記第２位置に位置させる制御部材と、
を備える請求項１に記載の車両用シート装置。
【請求項４】
前記ストライカが前記突出位置と前記格納位置の間を回転可能である請求項２又は請求項３に記載の車両用シート装置。
【請求項５】
前記ストライカが前記突出位置と前記格納位置の間を水平方向に移動可能能である請求項２又は請求項３に記載の車両用シート装置。
【請求項６】
前記連係部材が可撓性を有する長尺部材である請求項２又は請求項３に記載の車両用シート装置。
【請求項７】
前記制御部材が、前記センターシートバックに固定されると共に前記回転部材に連係され、且つ前記第１回転軸と平行な連係部材である請求項２又は請求項３に記載の車両用シート装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用シート装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
下記特許文献１には車両用シート装置が開示されている。この車両用シート装置は、シートクッションと、シートクッションに支持された一対のサイドシートバックと、一対のサイドシートバックの間に位置するセンターシートバックと、を備える。サイドシートバック及びセンターシートバックは、シートクッションに、起立位置と前傾位置との間を回転可能に支持されている。
【０００３】
一方のサイドシートバックのセンターシートバック側の側部に当該側部から側方に突出するストライカが固定され、センターシートバックの当該サイドシートバック側の側部にバックロックが設けられている。例えば一方のサイドシートバック及びセンターシートバックが起立位置にあるとき、バックロックがストライカを把持する。そのためこの場合、一方のサイドシートバック及びセンターシートバックを一体的に起立位置と前傾位置との間で回転させられる。またバックロックの操作装置を操作することによりバックロックをアンロック状態に切り替えることにより、例えば一方のサイドシートバックを起立位置に位置させたまま、センターシートバックを前傾位置へ回転させられる。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－４７９１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１では、一方のサイドシートバックを起立位置に位置させたまま、センターシートバックを前傾位置へ回転させたときに、一方のサイドシートバックのセンターシートバック側の側部からストライカが側方に突出する。
【０００６】
本発明は上記事実を考慮し、サイドシートバックを起立位置に位置させたままセンターシートバックを前傾位置に位置させたときに、サイドシートバックの側部に設けられたストライカをサイドシートバックの側部から側方に突出させないようにできる車両用シート装置を得ることを目的とする。
【課題を解決するための手段】
【０００７】
請求項１に記載の発明に係る車両用シート装置は、支持体と、前記支持体に支持された一対のサイドシートバックと、前記支持体に第１起立位置と第１前傾位置との間を回転可能に支持され、前記一対のサイドシートバックの間に位置するセンターシートバックと、一方の前記サイドシートバックであり且つ前記支持体に第２起立位置と第２前傾位置との間を回転可能に支持された特定サイドシートバックの前記センターシートバック側の側部に設けられ、前記側部から前記センターシートバック側に突出する突出位置と、前記側部内に格納される格納位置との間を移動可能なストライカと、前記センターシートバックに設けられ、前記突出位置にある前記ストライカを把持するラッチ状態と前記ストライカを解放するアンラッチ状態とに切り替わることが可能なラッチ機構と、前記センターシートバックが前記第１起立位置にあり且つ前記特定サイドシートバックが第２起立位置にあるときに前記ストライカを前記突出位置に位置させ、前記センターシートバックが前記第１前傾位置にあり且つ前記特定サイドシートバックが前記第２起立位置にあるときに前記ストライカを前記格納位置に位置させる連動機構と、を備える。
【０００８】
請求項１に記載の車両用シート装置は、支持体と、支持体に支持された一対のサイドシートバックと、第１起立位置と第１前傾位置との間を回転可能に支持され、一対のサイドシートバックの間に位置するセンターシートバックと、を備える。一方のサイドシートバックであり且つ支持体に第２起立位置と第２前傾位置との間を回転可能に支持された特定サイドシートバックのセンターシートバック側の側部に設けられたストライカが、側部からセンターシートバック側に突出する突出位置と、側部内に格納される格納位置との間を移動可能である。さらにセンターシートバックが、突出位置にあるストライカを把持するラッチ状態とストライカを解放するアンラッチ状態とに切り替わることが可能なラッチ機構を備える。
【０００９】
さらに車両用シート装置は、センターシートバックが第１起立位置にあり且つ特定サイドシートバックが第２起立位置にあるときにストライカを突出位置に位置させ、センターシートバックが第１前傾位置にあり且つ特定サイドシートバックが第２起立位置にあるときにストライカを格納位置に位置させる連動機構を備える。そのため請求項１に記載の車両用シート装置は、特定サイドシートバックを第２起立位置に位置させたままセンターシートバックを第１前傾位置へ回転させたときに、特定サイドシートバックの側部に設けられたストライカを特定サイドシートバックの側部から側方に突出させないようにできる。
【００１０】
請求項２に記載の発明に係る車両用シート装置は、請求項１に記載の車両用シート装置において、前記連動機構が、車両幅方向に延びる第１回転軸まわりに第１位置と第２位置との間を回転可能に前記特定サイドシートバックに設けられた回転部材と、前記ストライカを前記格納位置に向けて移動付勢する付勢部材と、前記回転部材と前記ストライカを連係し、前記回転部材が前記第１位置にあるとき前記付勢部材の付勢力に抗して前記ストライカを前記突出位置に位置させ、前記回転部材が前記第２位置にあるとき前記ストライカが前記付勢部材の付勢力によって前記格納位置に移動することを許容する連係部材と、前記センターシートバック又は前記センターシートバックと一体的に回転する部材に設けられると共に前記回転部材に接続され、前記センターシートバックが前記第１起立位置にあり且つ前記特定サイドシートバックが前記第２起立位置にあるときに前記回転部材を前記第１位置に位置させ、前記センターシートバックが前記第１前傾位置にあり且つ前記特定サイドシートバックが前記第２起立位置にあるときに前記回転部材を前記第２位置に位置させる制御部材と、を備える。
（【００１１】以降は省略されています）
