公開番号2025177144
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083709
出願日2024-05-22
発明の名称ガス発生器
出願人日本化薬株式会社
代理人個人
主分類B60R 21/264 20060101AFI20251128BHJP(車両一般)
要約【課題】組み付ける装置内の空間を従来よりも効率的に利用できるガス発生器を提供する。

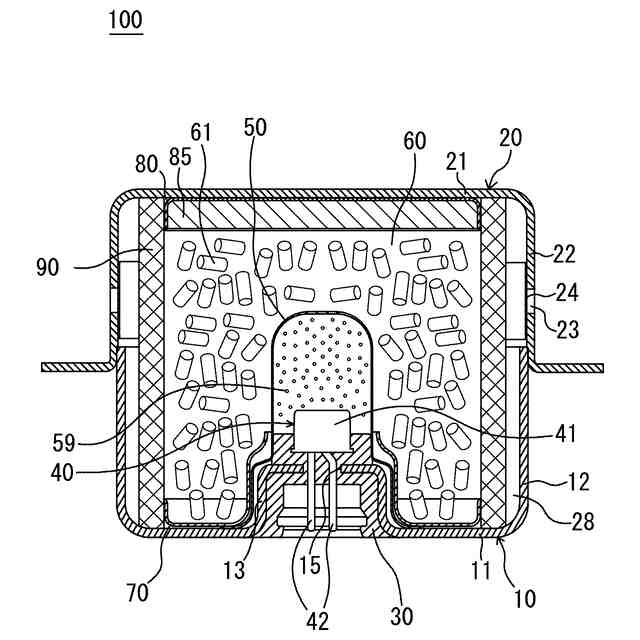

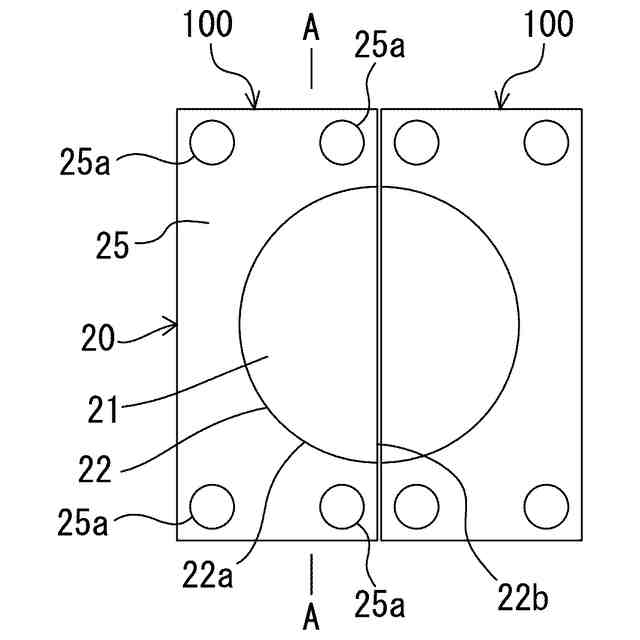

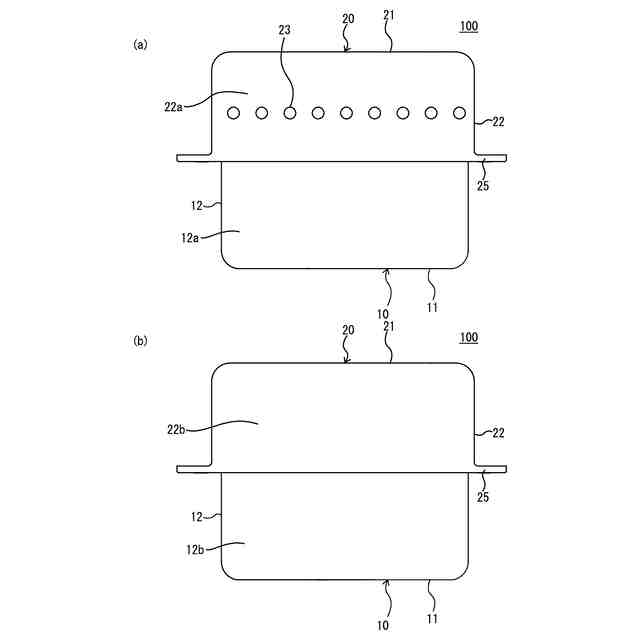

【解決手段】ガス発生器100は、短尺略円柱状のディスク型ガス発生器であり、ハウジング、保持部、点火器、カップ状部材、下側支持部材、上側支持部材、ガス発生剤、クッション材、およびフィルタを備えている。ハウジングは、軸方向の一端および他端が閉塞された短尺略半円筒状である。ハウジングは、下部側シェルおよび上部側シェル20を含んでいる。下部側シェルおよび上部側シェル20は、それぞれが有底略半円筒状に形成されており、これらの開口面同士が向き合うように組み合わされて接合されることによってハウジングが構成されている。2つのガス発生器100を、平面部22b同士が対向するように配置することで、組み付け対象装置内の空間を効率的に利用可能である。
【選択図】図1

特許請求の範囲【請求項１】
筒状のハウジングと、
前記ハウジングに収容され、燃焼することによってガスを発生させるガス発生剤と、
前記ガス発生剤を着火燃焼させることが可能な点火器と、
前記ガス発生剤を取り囲むように、前記ハウジングの周方向にわたって設けられているフィルタとを備えたガス発生器であって、
前記ハウジングの側面の少なくとも一部が、前記ガス発生器を組み付け対象装置へ組み付ける場合において前記組み付け対象装置内の形状に倣う形状に形成されていることを特徴とするガス発生器。
続きを表示（約 270 文字）【請求項２】
前記組み付け対象装置内の形状に倣う形状の部分が、平面、もしくは、断面が波形、階段状、またはジグザグ状の面、であることを特徴とする請求項１に記載のガス発生器。
【請求項３】
前記組み付け対象装置内の形状に倣う形状の部分には、ガス噴出口が設けられていないことを特徴とする請求項１に記載のガス発生器。
【請求項４】
前記組み付け対象装置内の形状に倣う形状の部分には、前記組み付け対象装置へ組み付ける場合に使用されるフランジ部が設けられていないことを特徴とする請求項１に記載のガス発生器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両等衝突時に乗員を保護する乗員保護装置に組み込まれるガス発生器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、自動車等の乗員の保護の観点から、乗員保護装置であるエアバッグ装置が普及している。エアバッグ装置は、車両等衝突時に生じる衝撃から乗員を保護する目的で装備されるものであり、車両等衝突時に瞬時にエアバッグを膨張および展開させることにより、エアバッグがクッションとなって乗員の体を受け止めるものである。
【０００３】
ガス発生器には、種々の構造のものが存在するが、運転席側エアバッグ装置や助手席側エアバッグ装置等に、特に好適に利用できるガス発生器として、外径が比較的大きい短尺略円柱状のディスク型ガス発生器がある。
【０００４】
ディスク型ガス発生器は、軸方向の両端が閉塞された短尺略円筒状のハウジングを有し、ハウジングの周壁部に複数のガス噴出口が設けられるとともに、ハウジングに組付けられた点火器に面するようにハウジングの内部に伝火薬が収容され、さらに当該伝火薬を囲うようにハウジングの内部にガス発生剤が充填され、当該ガス発生剤の周囲をさらに囲うようにフィルタがハウジングの内部に収容されてなるものである。
【０００５】
たとえば、特許文献１には、複数の円盤状のガス発生器が並列に設けられたエアバッグ装置が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００５－１３２２９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１のような複数の円盤状のガス発生器を組み付けるエアバッグ装置では、エアバッグ装置内の空間を効率的に利用できておらず、装置が比較的大きくなるという課題がある。
【０００８】
そこで、本発明は、このような事情に鑑みてなされたものであり、組み付ける対象である組み付け対象装置内の空間を従来よりも効率的に利用できるガス発生器を提供することを目的とする。
【課題を解決するための手段】
【０００９】
（１）本発明のガス発生器は、筒状のハウジングと、前記ハウジングに収容され、燃焼することによってガスを発生させるガス発生剤と、前記ガス発生剤を着火燃焼させることが可能な点火器と、前記ガス発生剤を取り囲むように、前記ハウジングの周方向にわたって設けられているフィルタとを備えたガス発生器であって、前記ハウジングの側面の少なくとも一部が、前記ガス発生器を組み付け対象装置へ組み付ける場合において前記組み付け対象装置内の形状に倣う形状に形成されていることを特徴とする。
【００１０】

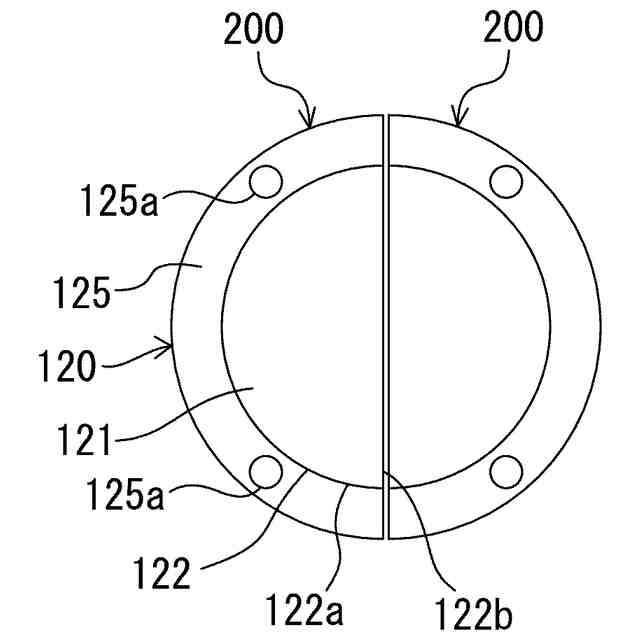

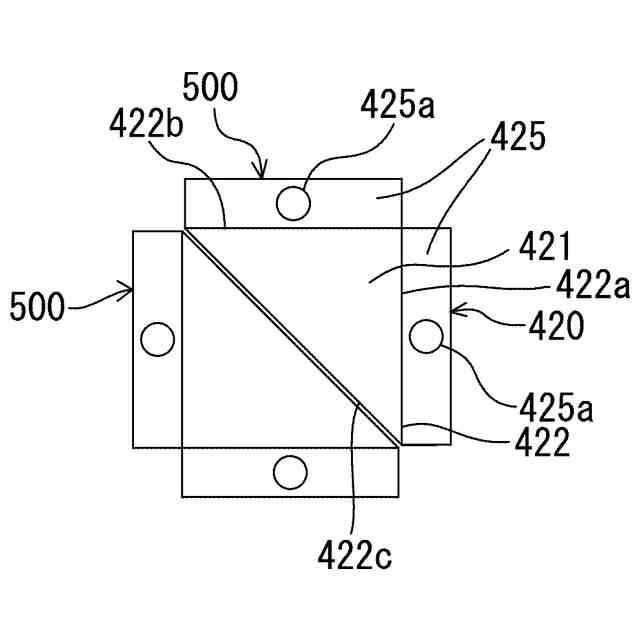

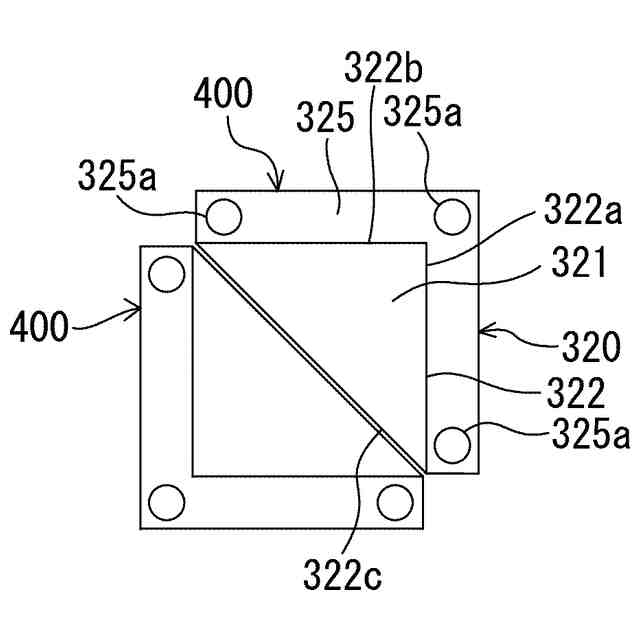

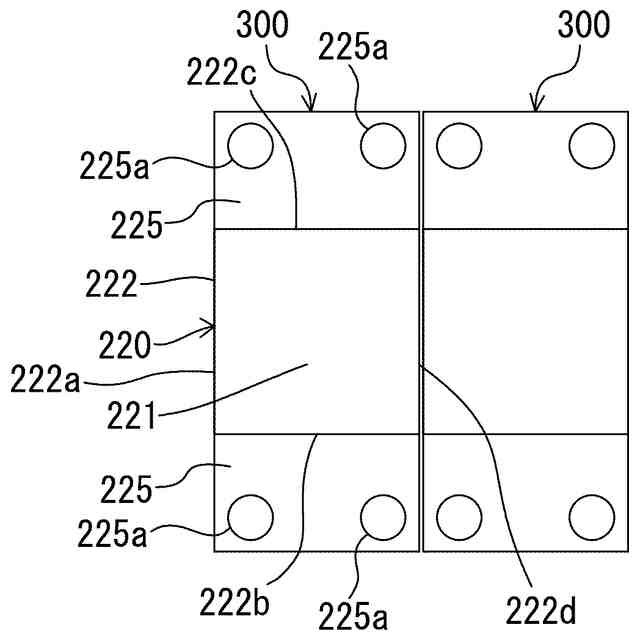

（２）上記（１）のガス発生器においては、前記組み付け対象装置内の形状に倣う形状の部分が、平面、曲面、もしくは、断面が波形、階段状、またはジグザグ状の面、であることが好ましい。
（【００１１】以降は省略されています）
