公開番号2025178609
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085315
出願日2024-05-27
発明の名称交通保安用投影装置
出願人日本精機株式会社
代理人
主分類B60Q 1/18 20060101AFI20251202BHJP(車両一般)
要約【課題】交通路に設置する複数の保安用被照射体に対して、1つの投影部で光の照射を行う交通保安用投影装置を提供する。
【解決手段】道路Rにおいて車両Cの進行方向に応じてそれぞれ配列される複数の被照射体2a,2b,2cを投影対象として設けられる、交通保安用投影装置1であって、光源15を備え、複数の被照射体2a,2b,2cへ光を照射する1つの投影部11と、当該1つの投影部11を制御する制御部12と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
交通路において通行体の進行方向に応じてそれぞれ配列される複数の保安用被照射体を投影対象として設けられる交通保安用投影装置であって、
光源を備え、前記複数の保安用被照射体へ光を照射する１つの投影部と、
前記１つの投影部を制御する制御部と、を備える
ことを特徴とする交通保安用投影装置。
続きを表示（約 1,100 文字）【請求項２】
前記制御部は、
前記複数の保安用被照射体に対し、前記光を一括して照射するよう、前記１つの投影部を制御する
ことを特徴とする請求項１記載の交通保安用投影装置。
【請求項３】
前記制御部は、
前記複数の保安用被照射体それぞれに対して予め定められた所定順序に沿って前記光を順次照射するよう、前記１つの投影部を制御する
ことを特徴とする請求項１記載の交通保安用投影装置。
【請求項４】
前記通行体が前記交通路の所定領域内に進入したことを検知する検知部を更に有し、
前記制御部は、
前記検知部が前記通行体の前記所定領域内の進入を検知したことを契機に、前記複数の保安用被照射体への前記照射を開始するように、前記制御部を制御する
ことを特徴とする請求項３記載の交通保安用投影装置。
【請求項５】
前記複数の保安用被照射体は、
保安用の第１所定画像がそれぞれに表記された表記物であり、
前記１つの投影部は、
複数の前記表記物に対し単色の照明光を照射することにより、前記複数の前記表記物の表記内容である前記第１所定画像を照明する
ことを特徴とする請求項２乃至請求項４のいずれか１項記載の交通保安用投影装置。
【請求項６】
前記１つの投影部は、
前記複数の前記表記物のうち、前記照明光の照射方向に沿った最上流側の前記表記物に設けられ、
前記最上流側の前記表記物は、前記１つの投影部の漏れ光により照明される
ことを特徴とする請求項５記載の交通保安用投影装置。
【請求項７】
前記複数の前記表記物それぞれに表記された前記第１所定画像は、互いに共通の画像である
ことを特徴とする請求項５記載の交通保安用投影装置。
【請求項８】
前記複数の前記表記物それぞれに表記された前記第１所定画像は、それら複数の前記第１所定画像を視覚的に合体させて見たときに１つの第１所望画像を構成する画像である
ことを特徴とする請求項５記載の交通保安用投影装置。
【請求項９】
前記第１所定画像は、
図形、文字、図形及び文字、のいずれかの画像である
ことを特徴とする請求項５記載の交通保安用投影装置。
【請求項１０】
前記第１所定画像は、
前記交通路としての車道の１車線を進行する前記通行体としての車両に対して、前記１車線に隣接する別の車線へと案内する第１案内画像である
ことを特徴とする請求項５記載の交通保安用投影装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、交通路に設置される保安用被照射体を照射する交通保安用投影装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、例えば特許文献１に記載の交通標識投影システムが知られている。特許文献１の記載には、道路など設置面に固定される表示用板材を看板とし、表示用板材の背後のスペースに標識投影部、背景投影部、及びシステム制御部を配置し、表示用板材の背面に標識パターン及び背景パターンを投影することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６０４２８３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の交通標識投影システムでは、看板を複数個所設けたい場合には、個々の看板に投影装置を配設する必要があり、メンテナンス等の作業に手間が掛かると共に、非常に多くのコストが掛かってしまうという問題があった。
【０００５】
そこで、本発明は、上記問題点に鑑みてなされたものであり、交通路に設置する複数の保安用被照射体に対して、１つの投影部で光の照射を行う交通保安用投影装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、交通路Ｒにおいて通行体Ｃの進行方向に応じてそれぞれ配列される複数の保安用被照射体２ａ，２ｂ，２ｃを投影対象として設けられる交通保安用投影装置１であって、光源１５を備え、前記複数の保安用被照射体２ａ，２ｂ，２ｃへ光を照射する１つの投影部１１と、前記１つの投影部１１を制御する制御部１２と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、メンテナンス等の作業の効率化を図りつつ、低コストで交通路に設置される複数の保安用被照射体を照射することができる。
【図面の簡単な説明】
【０００８】

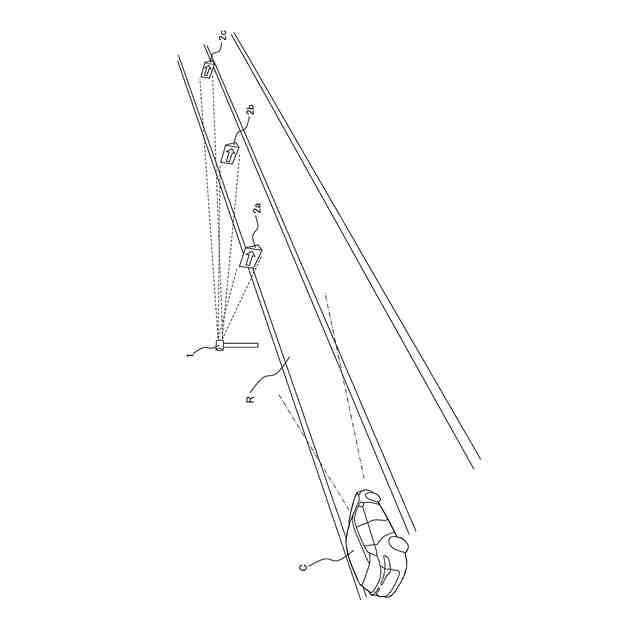

本発明の第１の実施形態に係る交通保安用投影装置を用いた場合のシステム構成を示す概略図。

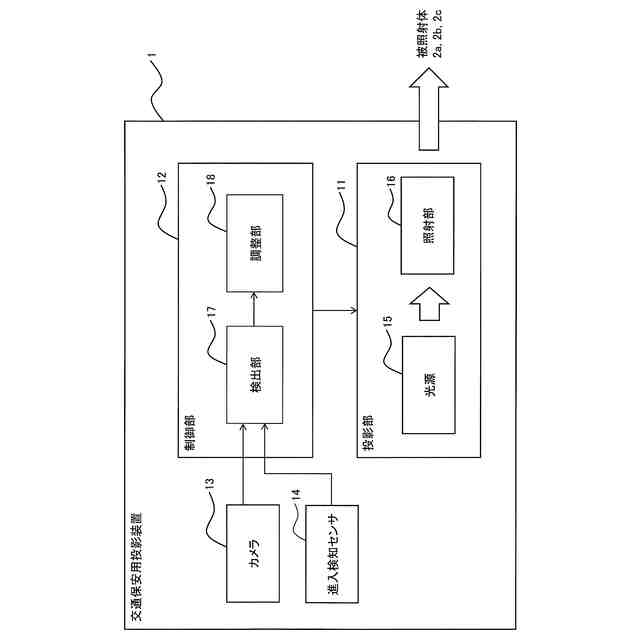

本発明の第１の実施形態に係る交通保安用投影装置の構成を示す機能ブロック図。

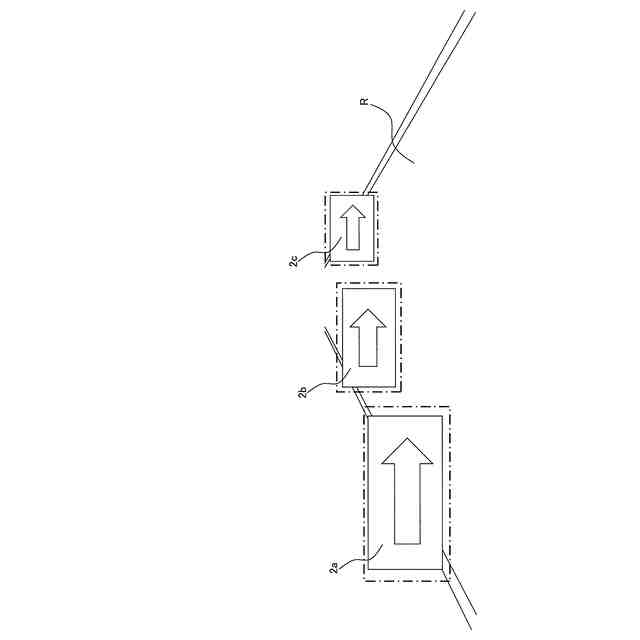

本発明の第１の実施形態に係る交通保安用投影装置においてカメラが被照射体を撮像した場合の撮像情報の一例を示す図。

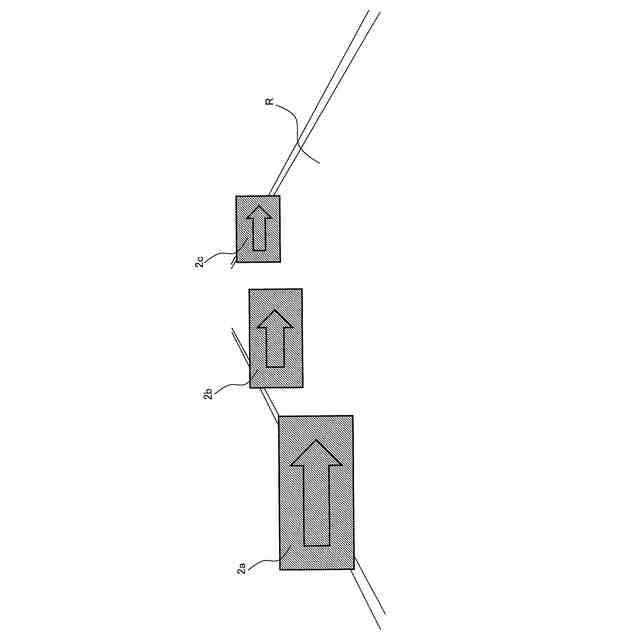

本発明の第１の実施形態に係る交通保安用投影装置において複数の被照射体を同時に一括して照射する場合の照射態様を示す図。

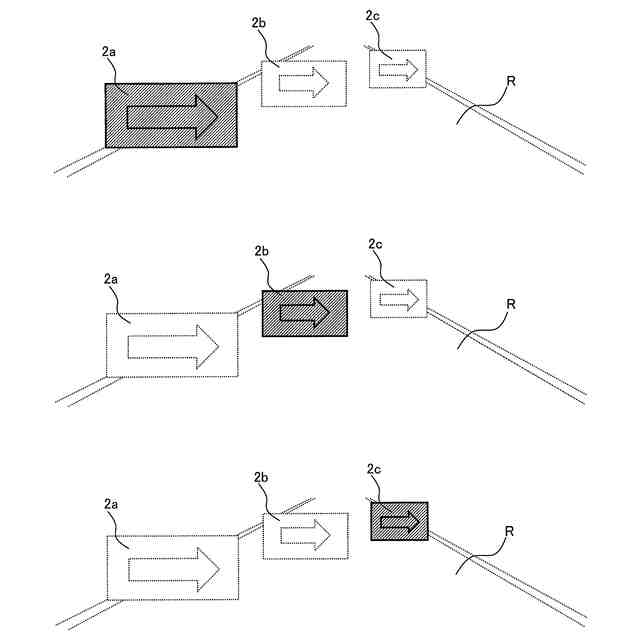

本発明の第１の実施形態に係る交通保安用投影装置において複数の被照射体を順次照射する場合の照射態様を示す図。

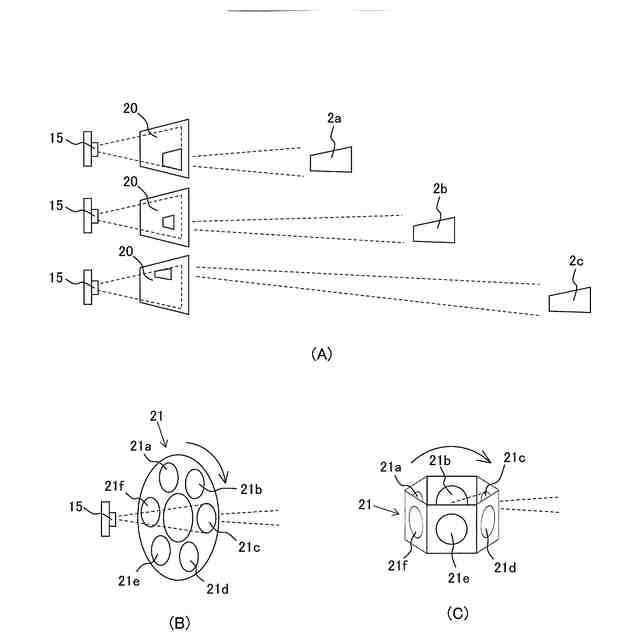

本発明の第１の実施形態に係る交通保安用投影装置において調整部が、（Ａ）表示素子を用いた場合、（Ｂ）透光部材を用いた場合、（Ｃ）他の透光部材を用いた場合の調整手法の例を示す図。

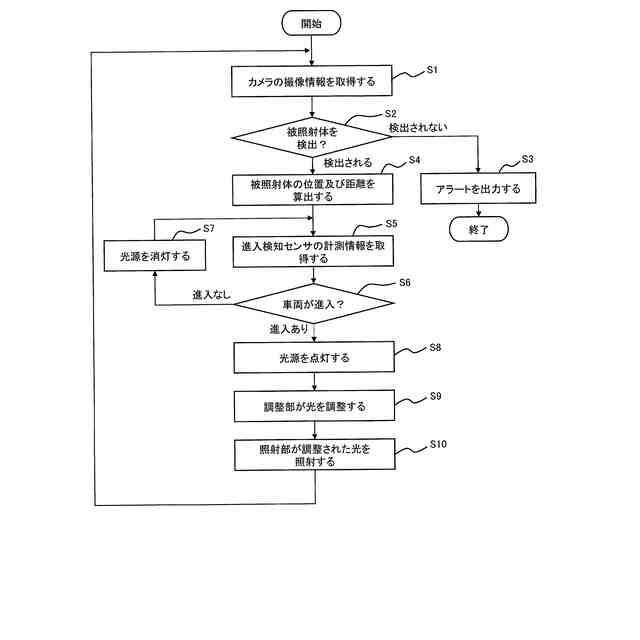

本発明の第１の実施形態に係る交通保安用投影装置の動作を示すフローチャート。

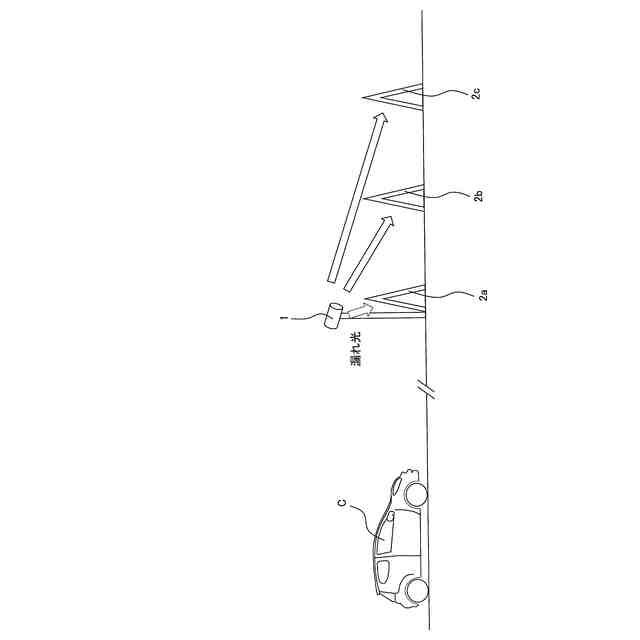

本発明の第１の実施形態に係る交通保安用投影装置において投影部を最上流側の被照射体の位置に設ける場合の構成を示す図。

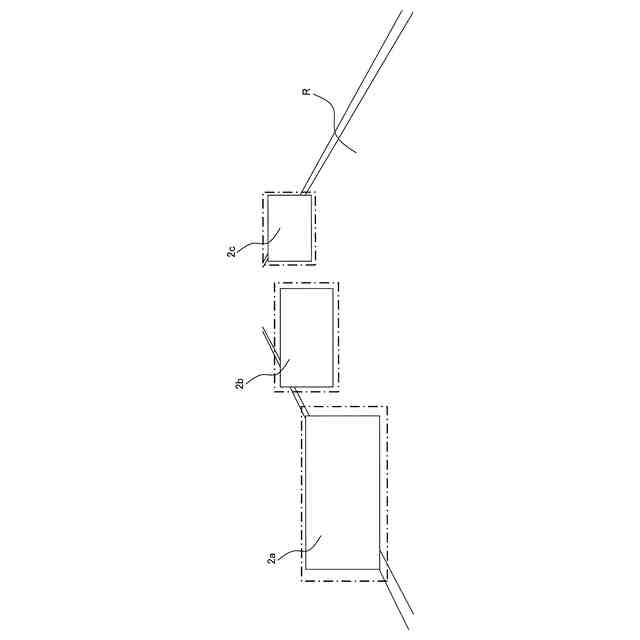

本発明の第２の実施形態に係る交通保安用投影装置において投影部が投影する前の被照射体の状態を示す図。
本発明の第２の実施形態に係る交通保安用投影装置において投影部が、（Ａ）図形の画像、（Ｂ）図形及び文字の画像を投影表示した場合の状態を示す図。
【発明を実施するための形態】
【０００９】
（本発明の第１の実施形態）
本実施形態に係る交通保安用投影装置について、図１ないし図８を用いて説明する。図１は、本実施形態に係る交通保安用投影装置を用いた場合のシステム構成を示す概略図である。図１において、交通路である道路Ｒ上を通行体である車両Ｃが通行しており、その進行方向に複数の被照射体２ａ，２ｂ，２ｃ（保安用被照射体）が設けられている。交通保安用投影装置１は、被照射体２ａ，２ｂ，２ｃを照射対象とし、それら複数の被照射体２ａ，２ｂ，２ｃに対して単一の交通保安用投影装置１が光を照射する。被照射体２ａ，２ｂ，２ｃは、図１に示すような互いに共通の保安用の第１画像（図１の場合は矢印の図柄）（第１所定画像、第１所望画像、第１案内画像）が表記された表記物（図１の場合は矢印板）であり、車両Ｃの運転者Ｄ（図示しない）に対して隣接する車線、すなわち図１においては車両Ｃの進行方向に向かって右隣の車線に車線変更するように促す機能を有している。交通保安用投影装置１は、被照射体２ａ，２ｂ，２ｃに光（例えば、単色の照明光）を照射することで、夜間において車両Ｃのヘッドライトの光が十分に届かない距離であっても、運転者Ｄが被照射体２ａ，２ｂ，２ｃの表記内容である矢印の図柄を明確に認識できるようにし、安全性を確保することが可能となる。
【００１０】
なお、被照射体２ａ，２ｂ，２ｃの設置数は３つに限らず任意であり、少なくとも２つ以上設置されるものとする。
（【００１１】以降は省略されています）
