公開番号2025151431
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052858
出願日2024-03-28
発明の名称電動工具
出願人マクセルイズミ株式会社
代理人弁理士法人綿貫国際特許・商標事務所
主分類B25F 5/00 20060101AFI20251002BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】ゴムまたはエラストマ製のオイルタンクを用いつつ、タンク容量を小さくしても動作信頼性に優れた電動工具を提供することを目的とする。

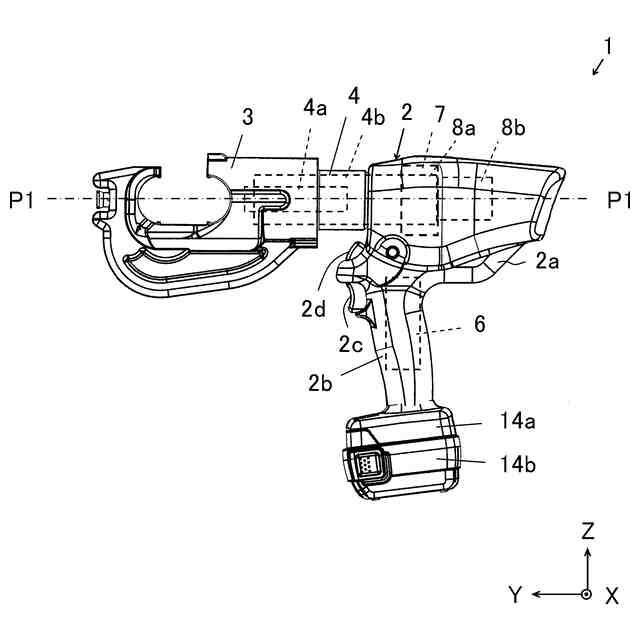

【解決手段】電動工具1は、ゴムまたはエラストマ製のオイルタンク7と、シリンダ4と、シリンダ4に作動油9bを送液する油圧ポンプ8aと、油圧ポンプ8aを駆動する電動モータ8bとを有する本体2と、シリンダ4の油圧力によって作動する工具ヘッド3を備える。そして、油圧ポンプ8aに作動油9bの吸入部5が設けられており、吸入部5に形成した吸入口5aの周囲にオイルタンク7が配されており、オイルタンク7の内側に凸部11が形成されている。オイルタンク7の凸部11は、シリンダ4に作動油9bを送液するときに吸入口5aに近づく位置に形成されている。
【選択図】図1
特許請求の範囲【請求項１】
ゴムまたはエラストマ製のオイルタンクと、シリンダと、前記シリンダに作動油を送液する油圧ポンプと、前記油圧ポンプを駆動する電動モータとを有する本体と、前記シリンダの油圧力によって作動する工具ヘッドを備え、前記油圧ポンプに前記作動油の吸入部が設けられ前記吸入部における吸入口の周囲に前記オイルタンクが配される構成であり、前記オイルタンクの内側に凸部が形成されており、前記凸部は、前記シリンダに前記作動油を送液するときに前記吸入口に近づく位置に形成されていること
を特徴とする電動工具。
続きを表示（約 1,000 文字）【請求項２】
前記オイルタンクは、前記凸部の幅が前記吸入口の内径の０．５倍以下であり、前記凸部の長さが前記吸入口の内径の２倍以上であり、前記作動油で満たされたときに前記シリンダの軸線と同じ方向になるように前記凸部が形成されていること
を特徴とする請求項１に記載の電動工具。
【請求項３】

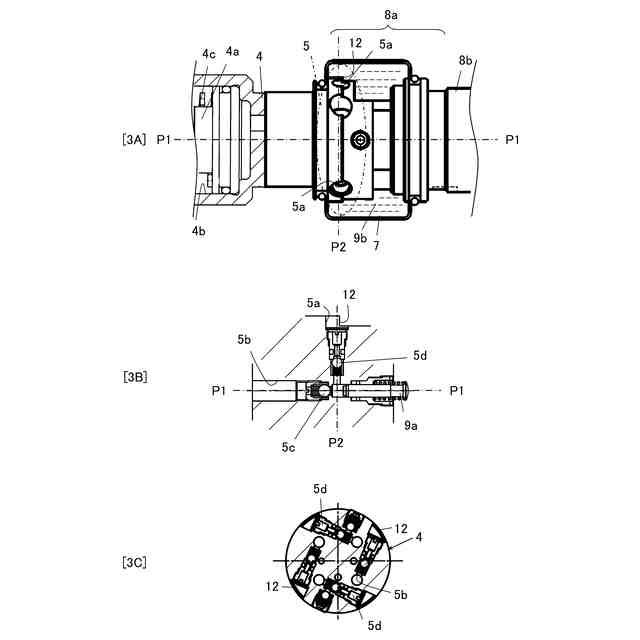

ゴムまたはエラストマ製のオイルタンクと、シリンダと、前記シリンダに作動油を送液する油圧ポンプと、前記油圧ポンプを駆動する電動モータとを有する本体と、前記シリンダの油圧力によって作動する工具ヘッドを備え、前記油圧ポンプに前記作動油の吸入部が設けられ前記吸入部における吸入口の周囲に前記オイルタンクが配される構成であり、前記吸入部に段差が形成されており、前記吸入口は、前記段差に亘って形成されていること
を特徴とする電動工具。
【請求項４】
前記段差は、前記オイルタンクの肉厚の１倍以上であり、前記吸入口を前記シリンダの軸線に向かって通る中心線と交差しつつ、前記吸入部を周回するように形成されていること
を特徴とする請求項３に記載の電動工具。
【請求項５】
ゴムまたはエラストマ製のオイルタンクと、シリンダと、前記シリンダに作動油を送液する油圧ポンプと、前記油圧ポンプを駆動する電動モータとを有する本体と、前記シリンダの油圧力によって作動する工具ヘッドを備え、前記油圧ポンプに前記作動油の吸入部が設けられ前記吸入部における吸入口の周囲に前記オイルタンクが配される構成であり、前記吸入部に溝形状の油路が形成されており、前記油路は、前記吸入口に繋がって形成されていること
を特徴とする電動工具。
【請求項６】
前記油路は、前記シリンダの軸線と同じ方向にて前記吸入口と前記吸入部の後端とに亘って形成されていること
を特徴とする請求項５に記載の電動工具。
【請求項７】
前記油路は、前記吸入口を前記シリンダの軸線に向かって通る中心線から外れた位置で前記油圧ポンプの周方向にて前記吸入口のひとつと前記吸入口の他のひとつとに亘って形成されていること
を特徴とする請求項５に記載の電動工具。
【請求項８】
前記本体は、前記電動モータを起動する起動スイッチが配されたハンドル部と、前記電動モータに電力を供給するバッテリパックと、前記バッテリパックを脱着可能に取付ける取付部を有すること
を特徴とする請求項１～７のいずれか一項に記載の電動工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、油圧式の電動工具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、油圧式の電動工具が提案されている（特許文献１：特開２００１－０１８０１８号公報、特許文献２：特開２０２２－１８１２４８号公報）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－０１８０１８号公報
特開２０２２－１８１２４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ゴムまたはエラストマ製のオイルタンクは、軽量かつ密閉性に優れている。しかし、例えば、連続使用や周囲温度上昇の影響等で作動油が高温になった場合や、経年動作に伴って作動油が漏出しオイルタンク内の作動油が減少した場合において、オイルタンクの挙動が変化して作動油の吸入口を塞いでしまい、作動油の吸入不足に伴うピストン動作の減速や作動油の吸入停止に伴う作動不良に至ることがある。また、電動工具の小型化を図るためにタンク容量を極力小さくしたいが、タンク容量を小さくすると吸入口へのオイルタンク内壁の張り付きが生じるリスクが高くなるという課題がある。
【課題を解決するための手段】
【０００５】
本発明は、上記事情に鑑みてなされ、ゴムまたはエラストマ製のオイルタンクを用いつつ、タンク容量を小さくしても動作信頼性に優れた電動工具を提供することを目的とする。
【０００６】
本発明は、一実施形態として、以下に開示する解決策により、前記課題を解決する。
【０００７】

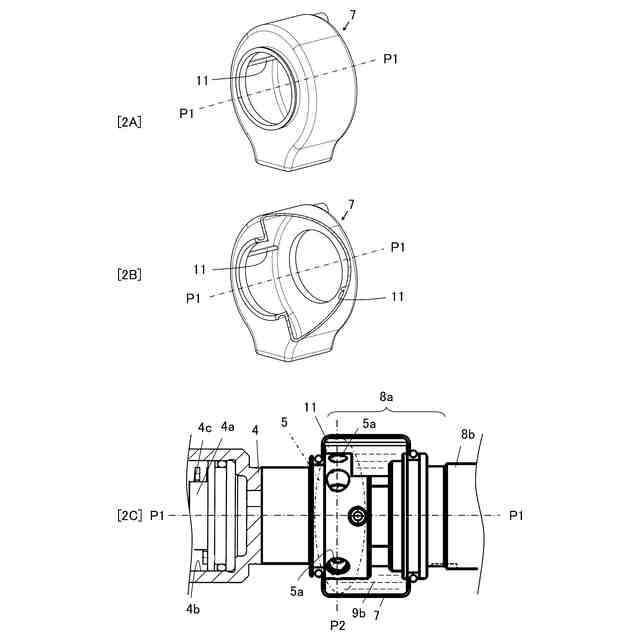

本発明に係る電動工具は、ゴムまたはエラストマ製のオイルタンクと、シリンダと、前記シリンダに作動油を送液する油圧ポンプと、前記油圧ポンプを駆動する電動モータとを有する本体と、前記シリンダの油圧力によって作動する工具ヘッドを備え、前記油圧ポンプに前記作動油の吸入部が設けられ前記吸入部における吸入口の周囲に前記オイルタンクが配される構成であり、前記オイルタンクの内側に凸部が形成されており、前記凸部は、前記シリンダに前記作動油を送液するときに前記吸入口に近づく位置に形成されていることを特徴とする。
【０００８】
この構成によれば、タンク容量を小さくしたオイルタンクが吸入部の吸入口に近接したとしても凸部が吸入口に最初に接することで、吸入口とオイルタンクとに隙間が確保できるので吸入部への油路が確保できる。よって、動作信頼性の高い小型の電動工具にできる。
【０００９】
一例として、前記オイルタンクは、前記凸部の幅が前記吸入口の内径の０．５倍以下である。この構成によれば、油路を確保しつつオイルタンクの変形量を確保できる。一例として、前記オイルタンクは、前記凸部の長さが前記吸入口の内径の２倍以上である。この構成によれば、オイルタンクの変形量が大きくなったとしても吸入口を塞がずに油路を確保できる。一例として、前記オイルタンクは、前記作動油が満たされたときに前記シリンダの軸線と同じ方向になる位置に前記凸部が形成されている。この構成によれば、シリンダに作動油を送液するときに吸入口にオイルタンクが最初に近づく位置に凸部が配される。尚且つ、型抜き方向に凸部を形成できるので、金型によるオイルタンクの成形が容易にできる。
【００１０】
本発明に係る電動工具は、ゴムまたはエラストマ製のオイルタンクと、シリンダと、前記シリンダに作動油を送液する油圧ポンプと、前記油圧ポンプを駆動する電動モータとを有する本体と、前記シリンダの油圧力によって作動する工具ヘッドを備え、前記油圧ポンプに前記作動油の吸入部が設けられ前記吸入部における吸入口の周囲に前記オイルタンクが配される構成であり、前記吸入部に段差が形成されており、前記吸入口は、前記段差に亘って形成されていることを特徴とする。
（【００１１】以降は省略されています）
