公開番号2025123161
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024030739
出願日2024-02-10
発明の名称固定補助具
出願人個人
代理人
主分類B25B 23/10 20060101AFI20250815BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】インパクトドライバーに取り付けたビスが、回転の勢いでビス穴からずれたり斜めに入ったりすることを防ぐ固定補助具を提供する。
【解決手段】固定補助具10は、インパクトドライバーでビス止めする際に、当該インパクトドライバーへのビスの固定を補助するための固定補助具である。また、固定補助具10は、先端側から基端側に向かって、第1の筒体1と、第2の筒体2と、第3の筒体3と、が連なって構成されており、第1の筒体1と、第2の筒体2と、第3の筒体3と、はそれぞれ内部が空洞で、かつ、先端側と基端側にそれぞれ貫通孔6A~6Fを有しており、第1の筒体1は第2の筒体2よりも一回り小さく、第2の筒体2は第3の筒体3よりも一回り小さく、第1の筒体1はバネ5A,5Bで第2の筒体2に連結されており、第2の筒体2はバネ5C,5Dで第3の筒体3に連結されている。
【選択図】図1
特許請求の範囲【請求項1】
インパクトドライバーでビス止めする際に、当該インパクトドライバーへのビスの固定を補助するための固定補助具であり、
先端側から基端側に向かって、第1の筒体と、第2の筒体と、第3の筒体と、が連なって構成されており、
前記第1の筒体と、前記第2の筒体と、前記第3の筒体と、はそれぞれ内部が空洞で、かつ、先端側と基端側にそれぞれ貫通孔を有しており、
前記第1の筒体は前記第2の筒体よりも一回り小さく、前記第2の筒体は前記第3の筒体よりも一回り小さく、
前記第1の筒体はバネで前記第2の筒体に連結されており、前記第2の筒体はバネで前記第3の筒体に連結されている固定補助具。
続きを表示(約 95 文字)【請求項2】
前記第1の筒体の先端側の貫通孔に滑り止めが設けられており、
前記第3の筒体の基端側の貫通孔周辺にベアリングが設けられている請求項1に記載の固定補助具。

発明の詳細な説明【技術分野】
【0001】
本発明は、インパクトドライバーでビス止めする際に、当該インパクトドライバーへのビスの固定を補助するための固定補助具に関する。
続きを表示(約 1,500 文字)【背景技術】
【0002】
多くの人が、工事現場やDIYなどで、インパクトドライバーを使っている。インパクトドライバーは、衝撃を加えながら力強くビスを締め付けることができるため、非常に便利な工具である。
【0003】
また、発明者の学校の課題研究でも、作業の際に、インパクトドライバーを使うことがよくある。例えば、発明者は、ものづくりコンテスト(電気工事部門)の課題研究で、作品の解体作業や製作作業などを行った。この課題研究では、作業の際にインパクトドライバーを使ってアウトレットボックスやランプレセプタクルなどの器具を、正確な位置に壁板にビス止めしていった。しかし、その際に、インパクトドライバーに取り付けたビスが、回転の勢いでビス穴からずれたり斜めに入ったりすることがあった。
【0004】
そのため、ビスを打ち込みやすくするために、インパクトドライバー用のビスを固定する補助具(ビス止め固定補助具)が求められている。
また、これに関連する先行技術として、特許文献1に記載の発明がある。特許文献1には、ドリル取付治具やドリル装置形成機構、およびドリル装置が記載されている。
【先行技術文献】
【特許文献】
【0005】
特開2016-221594号公報
【発明が解決しようとする課題】
【0006】
しかし、特許文献1に記載のドリル取付治具などは、ドリルを取り付けるための治具であるため、インパクトドライバーに応用することはできない。よって、特許文献1に記載のドリル取付治具などでは、前述したように、インパクトドライバーに取り付けたビスが、回転の勢いでビス穴からずれたり斜めに入ったりすることを防ぐことはできない。
従って、本発明は、インパクトドライバーに取り付けたビスが、回転の勢いでビス穴からずれたり斜めに入ったりすることを防ぐ固定補助具を提供することを目的とする。
【課題を解決するための手段】
【0007】
本発明は、インパクトドライバーでビス止めする際に、当該インパクトドライバーへのビスの固定を補助するための固定補助具(インパクトドライバー用ビス止め固定補助具)である。また、固定補助具は、先端側から基端側に向かって、第1の筒体と、第2の筒体と、第3の筒体と、が連なって構成されており、第1の筒体と、第2の筒体と、第3の筒体と、はそれぞれ内部が空洞で、かつ、先端側と基端側にそれぞれ貫通孔を有しており、第1の筒体は第2の筒体よりも一回り小さく、第2の筒体は第3の筒体よりも一回り小さく、第1の筒体はバネで第2の筒体に連結されており、第2の筒体はバネで第3の筒体に連結されている。
【0008】
また、固定補助具は、第1の筒体の先端側の貫通孔に滑り止めが設けられており、第3の筒体の基端側の貫通孔周辺にベアリングが設けられている構成であることが望ましい。
【発明の効果】
【0009】
本発明によれば、インパクトドライバーに取り付けたビスが、回転の勢いでビス穴からずれたり斜めに入ったりすることが防がれ、ビスを壁板に真っ直ぐに打ち込むことができる。
【図面の簡単な説明】
【0010】

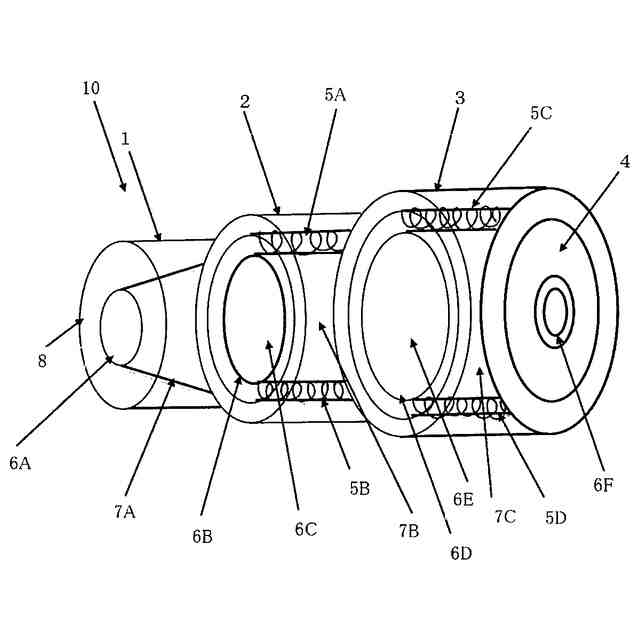

本発明の実施形態に係る固定補助具の概略構成図である。

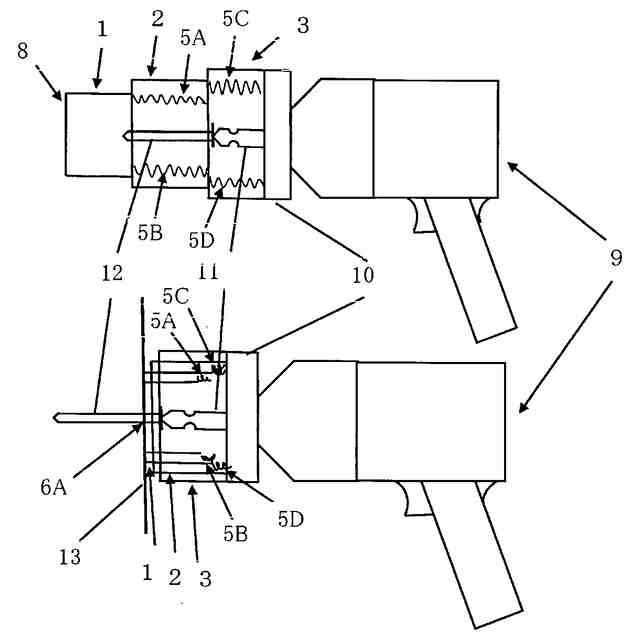

本発明の実施形態に係る固定補助具をインパクトドライバーに装着した状態を示す図であり、上図はビスを壁板に打ち込む前の状態を示す図、下図はビスを壁板に打ち込んだ後の状態を示す図である。
【発明を実施するための形態】
(【0011】以降は省略されています)
