公開番号2025149282
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049828
出願日2024-03-26
発明の名称過給エンジンの換気システム
出願人トヨタ自動車株式会社
代理人個人,個人
主分類F01M 13/00 20060101AFI20251001BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】エマルジョンの発生を抑制する。
【解決手段】過給エンジン10の換気システムは、吸気通路21におけるスロットルバルブ27よりも下流側の部分とクランクケース15とを連通する第1通路R1、吸気通路21におけるコンプレッサ24よりも上流側の部分とクランクケース15とを連通する第2通路R2、第2通路R2に設置された第1オイルセパレータ48、吸気通路21におけるコンプレッサ24よりも下流側の部分と第1オイルセパレータ48とを連通する第3通路R3、及び第3通路R3に設置されて、第3通路R3を通じた第1オイルセパレータ48から吸気通路21に向うガスの流れを制限する一方向弁50、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
吸気通路に設置されたコンプレッサと、前記吸気通路における前記コンプレッサよりも下流側の部分に設置されたスロットルバルブと、を備える過給エンジンのクランクケースを換気する換気システムであって、
前記吸気通路における前記コンプレッサよりも下流側の部分と前記クランクケースとを連通する第１通路と、
前記吸気通路における前記コンプレッサよりも上流側の部分と前記クランクケースとを連通する第２通路と、
前記第２通路に設置されたオイルセパレータと、
前記吸気通路における前記コンプレッサよりも下流側の部分と前記オイルセパレータとを連通する第３通路と、
前記第３通路を通じた前記オイルセパレータから前記吸気通路に向うガスの流れを制限する一方向弁と、
を備える過給エンジンの換気システム。
続きを表示（約 500 文字）【請求項２】
前記第１通路の最小流路面積は、前記第３通路の最小流路面積よりも大きくされており、かつ前記第２通路の最小流路面積は、前記第１通路の最小流路面積よりも大きくされている請求項１に記載の過給エンジンの換気システム。
【請求項３】
前記過給エンジンは、前記吸気通路における前記コンプレッサよりも下流側、かつ前記スロットルバルブよりも上流側の部分に設置されたインタークーラを有しており、
前記第３通路は、前記吸気通路における前記コンプレッサよりも下流側、かつ前記インタークーラよりも上流側の部分に接続されている
請求項１に記載の過給エンジンの換気システム。
【請求項４】
前記第３通路は、前記第１通路から分岐して前記オイルセパレータに繋がるように構成されており、
前記一方向弁は、前記第１通路における前記第３通路の分岐位置よりも前記吸気通路に近い部分に設置されている
請求項１に記載の過給エンジンの換気システム。
【請求項５】
前記過給エンジンの燃料は、水素である請求項１に記載の過給エンジンの換気システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、過給エンジンの換気システムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
上記のようなブローバイガス換気システムとして従来、特許文献１に記載のシステムが知られている。このブローバイガス換気システムは、吸気通路におけるインタークーラよりも下流の部分とクランクケースとを連通する第１通路と、吸気通路におけるコンプレッサよりも上流側の部分とクランクケースとを連通する第２通路と、を備えている。同換気システムは、過給エンジンの過給運転時に、第１通路を通じて、コンプレッサにより加圧された吸気をクランクケースに導入する。そして、導入した吸気の圧力により、クランクケース内のブローバイガスを押し出して、第２通路を通じて吸気通路に還流することで、クランクケースの換気を行っている。また、上記換気システムは、第２通路に設置されたオイルセパレータを有している。そして、そのオイルセパレータにより、吸気通路に還流するブローバイガス中のオイルを分離している。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１１１４２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
クランクケース内のブローバイガスには、水分が含まれている。上記従来の換気システムでは、オイルセパレータでの分離に際して、ブローバイガス中の水分がオイルに混入することで、エマルジョンが発生する可能性がある。
【課題を解決するための手段】
【０００５】
上記課題を解決する過給エンジンの換気システムは、吸気通路に設置されたコンプレッサと、前記吸気通路における前記コンプレッサよりも下流側の部分に設置されたスロットルバルブと、を備える過給エンジンのクランクケースを換気する換気システムであって、前記吸気通路における前記スロットルバルブよりも下流側の部分と前記クランクケースとを連通する第１通路と、前記吸気通路における前記コンプレッサよりも上流側の部分と前記クランクケースとを連通する第２通路と、前記第２通路に設置されたオイルセパレータと、前記吸気通路における前記コンプレッサよりも下流側の部分と前記オイルセパレータとを連通する第３通路と、前記第３通路に設置されて、同第３通路を通じた前記オイルセパレータから前記吸気通路に向うガスの流れを制限する一方向弁と、を備えている。
【発明の効果】
【０００６】
上記過給エンジンの換気システムには、エマルジョンの発生を抑制する効果がある。
【図面の簡単な説明】
【０００７】

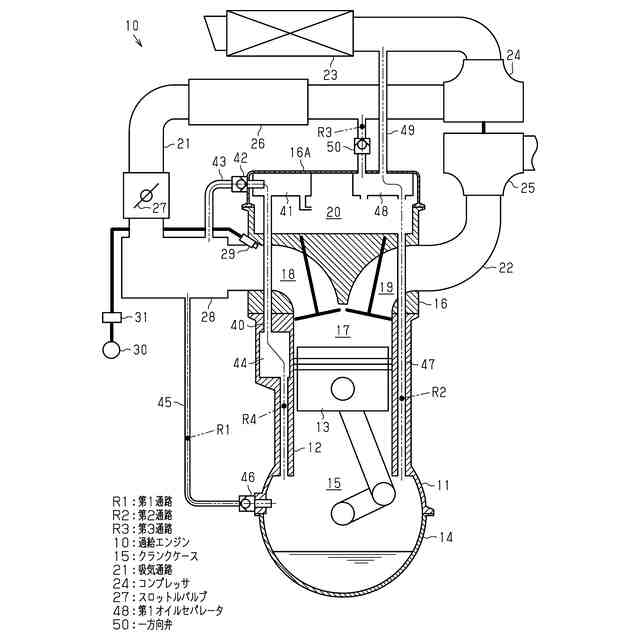

過給エンジンの換気システムの一実施形態の構成を模式的に示す図である。

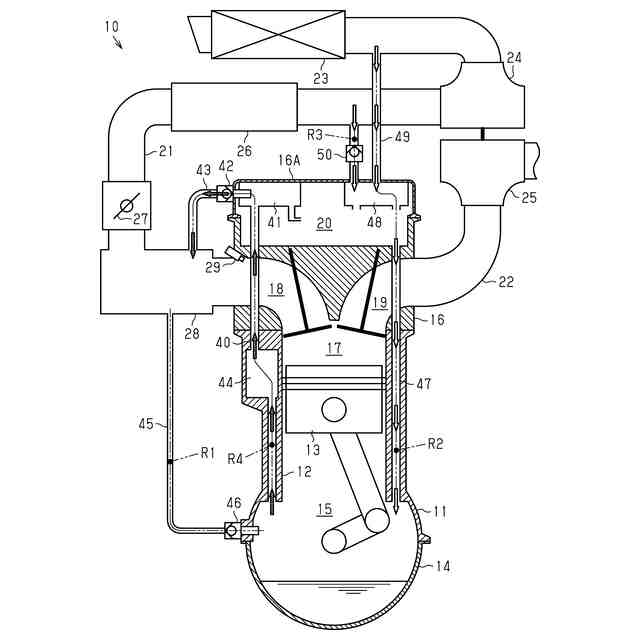

過給エンジンの自然吸気運転時における換気システムのガスの流れを示す図である。

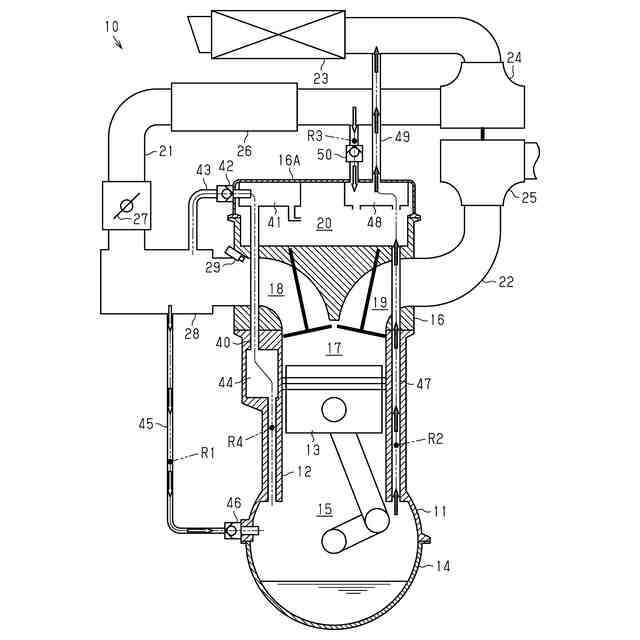

過給エンジンの過給運転時における換気システムのガスの流れを示す図である。

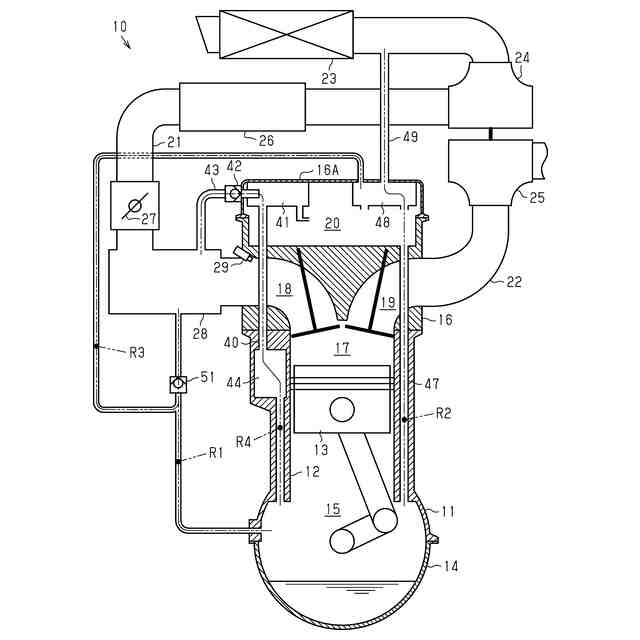

過給エンジンの換気システムの変更例の構成を模式的に示す図である。
【発明を実施するための形態】
【０００８】
以下、過給エンジンの換気システムの一実施形態を、図１～図３を参照して詳細に説明する。
＜過給エンジン１０の構成＞
まず、図１を参照して、本実施形態の換気システムを採用する過給エンジン１０の構成を説明する。図１に示す過給エンジン１０は、水素を燃料とする水素エンジンである。なお、水素エンジンでは、可燃な水素がブローバイガスに含まれる場合がある。そのため、水素エンジンには、ガソリンエンジンやディーゼルエンジンの場合よりも高いブローバイガスの換気性能が要求されている。
【０００９】
過給エンジン１０は、シリンダブロック１１を備えている。シリンダブロック１１の内部には、複数のシリンダ１２が形成されている。図１には、複数のシリンダ１２のうちの一つのみが表示されている。各シリンダ１２にはそれぞれ、ピストン１３が往復動自在に収容されている。シリンダ１２におけるピストン１３よりも上側の部分には、水素を燃焼する燃焼室１７が形成されている。シリンダブロック１１の下部には、オイルを貯留するオイルパン１４が取り付けられている。シリンダブロック１１の内部におけるシリンダ１２よりも下側の部分には、クランクケース１５が形成されている。シリンダブロック１１の上部には、シリンダヘッド１６が取り付けられている。シリンダヘッド１６の内部には、シリンダ１２毎にそれぞれ個別の吸気ポート１８及び排気ポート１９が形成されている。シリンダヘッド１６の上側には、ヘッドカバー１６Ａが取り付けられている。ヘッドカバー１６Ａで覆われたシリンダヘッド１６の上部内側には、動弁機構を収容する動弁室２０が形成されている。
【００１０】
過給エンジン１０は、燃焼室１７への空気の導入路である吸気通路２１と、燃焼室１７からの排気の排出路である排気通路２２と、を備えている。吸気通路２１には、空気中の塵等を濾過するエアクリーナ２３が設けられている。吸気通路２１におけるエアクリーナ２３よりも下流側の部分には、コンプレッサ２４が設置されている。コンプレッサ２４は、排気通路２２に設置されたタービン２５とともにターボチャージャを構成する。吸気通路２１におけるコンプレッサ２４よりも下流側の部分には、インタークーラ２６が設置されている。インタークーラ２６は、コンプレッサ２４での圧縮により高温となった空気を冷却するための熱交換器である。吸気通路２１におけるインタークーラ２６よりも下流側の部分には、スロットルバルブ２７が設置されている。スロットルバルブ２７は、吸気通路２１を通じて燃焼室１７に送られる空気の流量を調整するためのバルブである。吸気通路２１は、スロットルバルブ２７よりも下流側の部分に設けられたインテークマニホールド２８において、シリンダ１２別に分岐されている。インテークマニホールド２８は、吸気ポート１８を通じて燃焼室１７に接続されている。
（【００１１】以降は省略されています）
