公開番号2025146064
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046649
出願日2024-03-22
発明の名称ペールパック用押え板、及びペールパック
出願人株式会社神戸製鋼所
代理人弁理士法人栄光事務所
主分類B23K 9/133 20060101AFI20250926BHJP(工作機械;他に分類されない金属加工)
要約【課題】ペールパック用押え板の外周縁から溶接ワイヤがはみ出ることによる溶接ワイヤの引出し停止と、溶接ワイヤのキンクの発生と、を抑制できるペールパック用押え板及びペールパックを提供する。
【解決手段】底板部及び筒状の外筒部を有する筐体に収容された溶接ワイヤの上に載置されるペールパック用押え板であって、環状の本体部の底面外周縁側に、下方に突出して溶接ワイヤを係止可能な係止部を設けた。
【選択図】図3
特許請求の範囲【請求項１】
底板部及び筒状の外筒部を有する筐体に収容された溶接ワイヤの上に載置されるペールパック用押え板であって、
環状の本体部の底面外周縁側に、下方に突出して前記溶接ワイヤを係止可能な係止部を設けた、
ペールパック用押え板。
続きを表示（約 460 文字）【請求項２】
前記係止部は、前記本体部の外周縁に沿って配置される複数の外周突起部とした、
請求項１に記載のペールパック用押え板。
【請求項３】
前記複数の外周突起部を、周方向が等間隔となるように配置した、
請求項２に記載のペールパック用押え板。
【請求項４】
前記係止部は、前記本体部の外周縁に沿ったリング状に形成された、
請求項１に記載のペールパック用押え板。
【請求項５】
前記係止部の突出量を、１．０ｍｍ～２．０ｍｍとした、
請求項１に記載のペールパック用押え板。
【請求項６】
前記本体部の内周縁側に、下方に突出して前記溶接ワイヤを係止する内周突起部が形成された、
請求項１に記載のペールパック用押え板。
【請求項７】
請求項１～６の何れか１項に記載のペールパック用押え板と、
前記溶接ワイヤを積層した積層ワイヤが収容される前記筐体と、を有する、
ペールパック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペールパック用押え板、及びペールパックに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、溶接の自動化及びロボット化が進んでいる。このため、マグ溶接用ソリッドワイヤ及びマグ溶接用フラックス入りワイヤ等の溶接用ワイヤに対する長尺化の要求が大きく、溶接ワイヤを積層して収容したペールパックの使用が増加している。しかしながら、ペールパックにおいては、連続的に溶接する際に、ペールパックの出口付近で溶接ワイヤが捩れることによりキンクが生じ、溶接ワイヤの引出しが止まってしまう問題点がある。このキンクの発生は、ロボット溶接等においては稼働率の低下を招くため、キンクを防止することが求められる。
【０００３】
ここで特許文献１では、溶接ワイヤのコイルを収納可能な筐体の内部に内筒を設け、溶接ワイヤの上に環状のペールパック用押え板を載置した、ペールパック引出装置が開示されている。このペールパック引出装置では、溶接ワイヤ引出し時における溶接ワイヤの絡み及びもつれの防止を図っている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２―２７３５７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のように、ペールパックに収容された溶接ワイヤにペールパック用押え板を載置してもキンクが発生する場合がある。また、溶接ワイヤの上に載置される環状のペールパック用押え板の外周縁と、筐体との間の隙間から溶接ワイヤがはみ出ることにより、溶接ワイヤの引出しが止まる場合があるという課題がある。
【０００６】
本発明は、上記状況に鑑みてなされたものであり、その目的は、ペールパック用押え板の外周縁から溶接ワイヤがはみ出ることによる溶接ワイヤの引出し停止と、溶接ワイヤのキンクの発生と、を抑制できるペールパック用押え板、及びペールパックを提供することにある。
【課題を解決するための手段】
【０００７】
本発明の上記目的は、下記の構成により達成される。
（１）底板部及び筒状の外筒部を有する筐体に収容された溶接ワイヤの上に載置されるペールパック用押え板であって、
環状の本体部の底面外周縁側に、下方に突出して前記溶接ワイヤを係止可能な係止部を設けた、
ペールパック用押え板。
（２）（１）に記載のペールパック用押え板と、
前記溶接ワイヤを積層した積層ワイヤが収容される前記筐体と、を有する、
ペールパック。
【発明の効果】
【０００８】
本発明によれば、ペールパック用押え板の外周縁と、筐体との間の隙間から溶接ワイヤがはみ出ることと、溶接ワイヤのキンクの発生と、を抑制できる。このため、ペールパックから溶接ワイヤＷをより安定して引出すことができる。
【図面の簡単な説明】
【０００９】

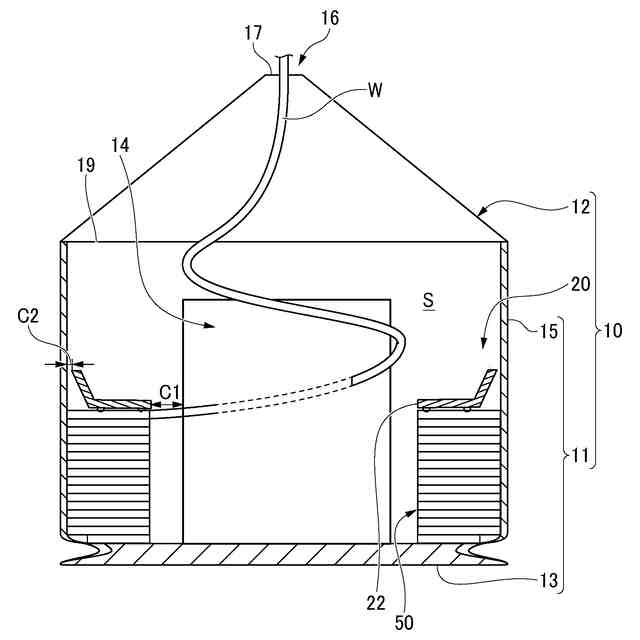

図１は、ペールパックの断面の概略図である。
図２は、ペールパック用押え板を示した図１の要部拡大図である。

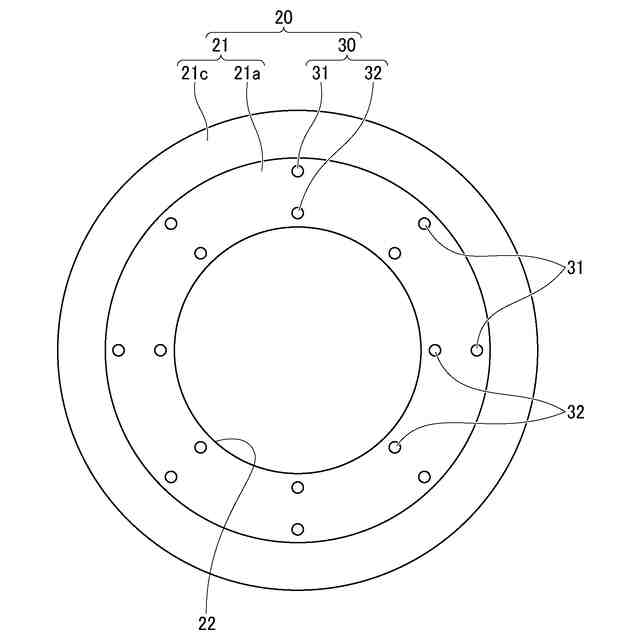

図３は、ペールパック用押え板の底面図である。
図４は、係止部を示した拡大図である。

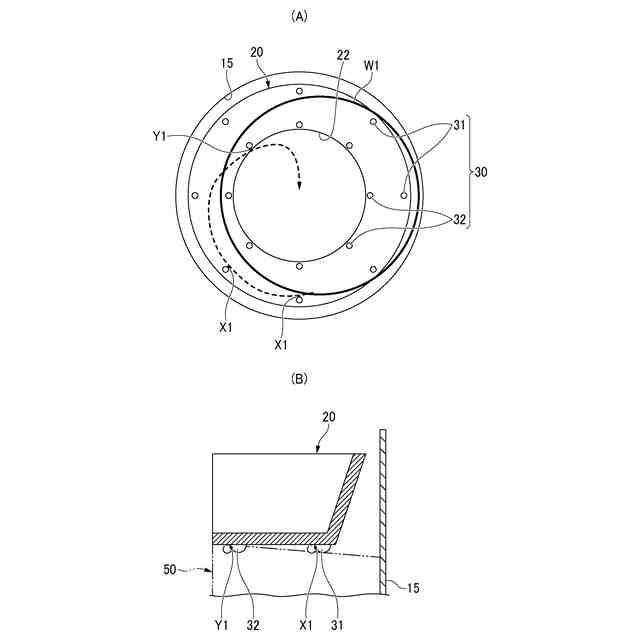

図５（Ａ）及び図５（Ｂ）は、係止部が押え板と筐体との隙間からワイヤがはみ出すことを抑制した状態を示した平面図及び要部側面図である。

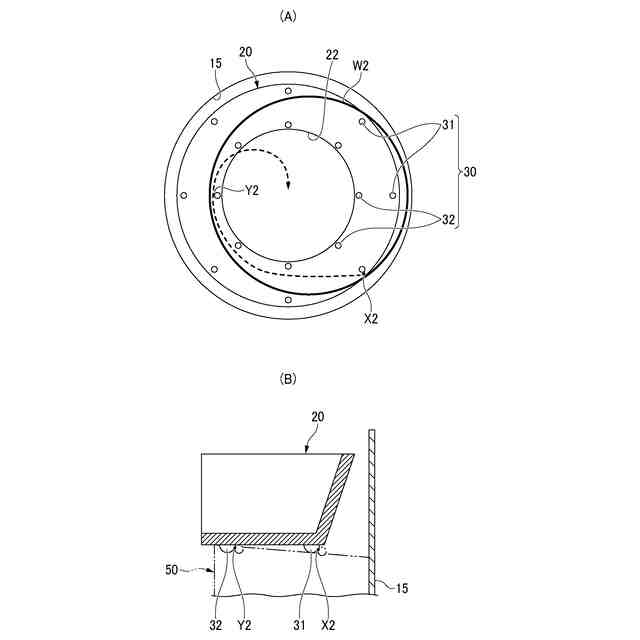

図６（Ａ）及び図６（Ｂ）は、係止部がキンクを抑制した状態を示した平面図及び要部側面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態に係るペールパック用押え板を備えたペールパックを図面に基づいて説明する。図１は、ペールパックの断面の概略図である。図２は、ペールパック用押え板を示した図１の要部拡大図である。図３は、ペールパック用押え板の底面図である。図４は、係止部を示した拡大図である。
（【００１１】以降は省略されています）
