公開番号2025145868
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046340
出願日2024-03-22
発明の名称磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G06F 3/06 20060101AFI20250926BHJP(計算;計数)
要約【課題】Serial NANDを採用したフラッシュメモリへのデータバックアップを実行するPLP機能を備えた磁気ディスク装置を提供する
【解決手段】本実施形態に係る磁気ディスク装置は、複数のBlockを備えるSerial NANDを採用したフラッシュメモリを備え、前記Serial NANDのBlock単位での書込み時間に基づいて、前記複数のBlockのうちバックアップ時の書込みに使用する1以上の第1Blockを決定し、スピンドルモータの逆起電力を用いて不揮発性メモリ上のデータを前記Serial NANDにバックアップする。
【選択図】図4
特許請求の範囲【請求項１】
複数のＢｌｏｃｋを備えるＳｅｒｉａｌＮＡＮＤを採用したフラッシュメモリを備え、スピンドルモータの逆起電力を用いて不揮発性メモリ上のデータを前記ＳｅｒｉａｌＮＡＮＤにバックアップする磁気ディスク装置において、
前記ＳｅｒｉａｌＮＡＮＤのＢｌｏｃｋ単位での書込み時間に基づいて、前記複数のＢｌｏｃｋのうちバックアップ時の書込みに使用する１以上の第１Ｂｌｏｃｋを決定する磁気ディスク装置。
続きを表示（約 720 文字）【請求項２】
前記書込み時間に基づいて、前記１以上の第１Ｂｌｏｃｋに対するバックアップ時の書込み順番を決定する請求項１に記載の磁気ディスク装置。
【請求項３】
前記書込み時間を実測する請求項２に記載の磁気ディスク装置。
【請求項４】
前記書込み順番でＢｌｏｃｋのアドレスを予めソートし、ソートしたアドレスを前記ＳｅｒｉａｌＮＡＮＤに格納する請求項２または請求項３のいずれか１項に記載の磁気ディスク装置。
【請求項５】
使用不可である第２Ｂｌｏｃｋを特定して、前記第１Ｂｌｏｃｋから取り除く請求項４に記載の磁気ディスク装置。
【請求項６】
書込み不具合のある場合または前記書込み時間に設けた閾値を超えた場合に前記使用不可とする請求項５に記載の磁気ディスク装置。
【請求項７】
書込み頻度の少ない前記第１Ｂｌｏｃｋから先に書込みをする書込み順番とする請求項５に記載の磁気ディスク装置。
【請求項８】
前記第１Ｂｌｏｃｋへの前記書込み頻度をカウントする請求項７に記載の磁気ディスク装置。
【請求項９】
バックアップ実施回数、前記ＳｅｒｉａｌＮＡＮＤのＢｌｏｃｋ書込み時間実測結果、書込み時間が短いＢｌｏｃｋ順にアドレスソートした結果、Ｂｌｏｃｋ使用可否結果、書込み頻度（使用Ｂｌｏｃｋ回数）を含むＰＬＰ情報テーブルを備える請求項１に記載の磁気ディスク装置。
【請求項１０】
前記バックアップ実施回数に基づいて、前記ＰＬＰ情報テーブルを更新するか否かを決定する請求項９に記載の磁気ディスク装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ディスク装置のバックアップデータ処理に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
磁気ディスク装置（ＨＤＤ）は、電断時に、揮発性メモリにあるキャッシュデータを不揮発性メモリにバックアップする技術として、ＰｏｗｅｒＬｏｓｓＰｒｏｔｅｃｔｉｏｎ（ＰＬＰ）機能を備えている。従来、ＰＬＰ機能に使用する不揮発性メモリは、フラッシュメモリとしてＳｅｒｉａｌＮＯＲを採用している。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０２３／００９２４２３号明細書
米国特許出願公開第２０１５／０３６３２８５号明細書
米国特許出願公開第２０２３／０３０５７５８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ＳｅｒｉａｌＮＯＲはデータ書込み時間が長いため、十分な量のデータをバックアップできないすなわちバックアップデータサイズを確保できないことがある。そこでより大容量／高速アクセスとなるＳｅｒｉａｌＮＡＮＤを採用することで、バックアップデータサイズの増加などＨＤＤパフォーマンスの向上が期待できる。しかしながら、ＳｅｒｉａｌＮＡＮＤの製品は、書込み不具合となるＢｌｏｃｋ（ＢａｄＢｌｏｃｋ）が発生するなどの可能性があり、ＰＬＰ実行時のバックアップデータサイズが縮小することがある。
【０００５】
本実施形態においては、ＳｅｒｉａｌＮＡＮＤを採用したフラッシュメモリへのデータバックアップを実行するＰＬＰ機能を備えた磁気ディスク装置を提供する。
【課題を解決するための手段】
【０００６】
本実施形態に係る磁気ディスク装置は、複数のＢｌｏｃｋを備えるＳｅｒｉａｌＮＡＮＤを採用したフラッシュメモリを備え、前記ＳｅｒｉａｌＮＡＮＤのＢｌｏｃｋ単位での書込み時間に基づいて、前記複数のＢｌｏｃｋのうちバックアップ時の書込みに使用する１以上の第１Ｂｌｏｃｋを決定し、スピンドルモータの逆起電力を用いて不揮発性メモリ上のデータを前記ＳｅｒｉａｌＮＡＮＤにバックアップする。
【図面の簡単な説明】
【０００７】
図１は、実施形態に係る磁気ディスク装置の構成図である。
図２は、実施形態に係る磁気ディスク装置のＰＬＰ機能の動作を示すタイムチャート図である。
図３は、実施形態に係る磁気ディスク装置の不揮発性メモリ（ＳｅｒｉａｌＮＡＮＤ）のデータ構成を示す模式図である。

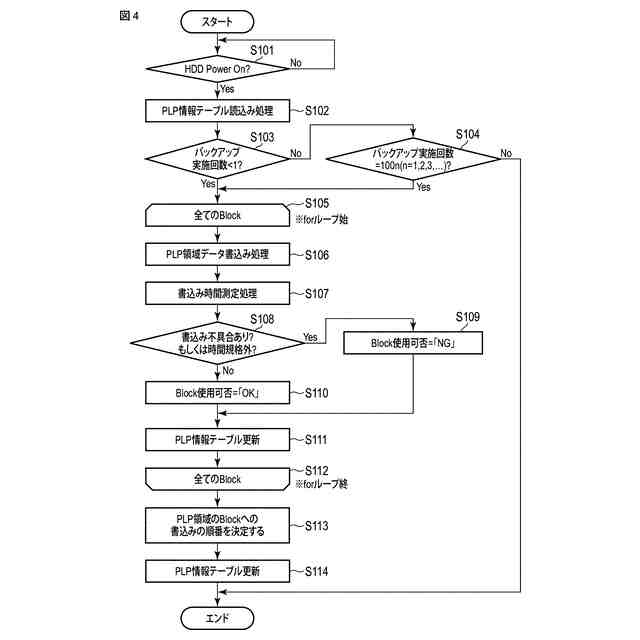

図４は、実施形態に係る磁気ディスク装置の処理動作を示すフローチャートである。
図５Ａは、実施形態に係る磁気ディスク装置が備えるＳｅｒｉａｌＮＡＮＤのＰＬＰ情報テーブル例であり、バックアップ実施回数が０の場合の例である。

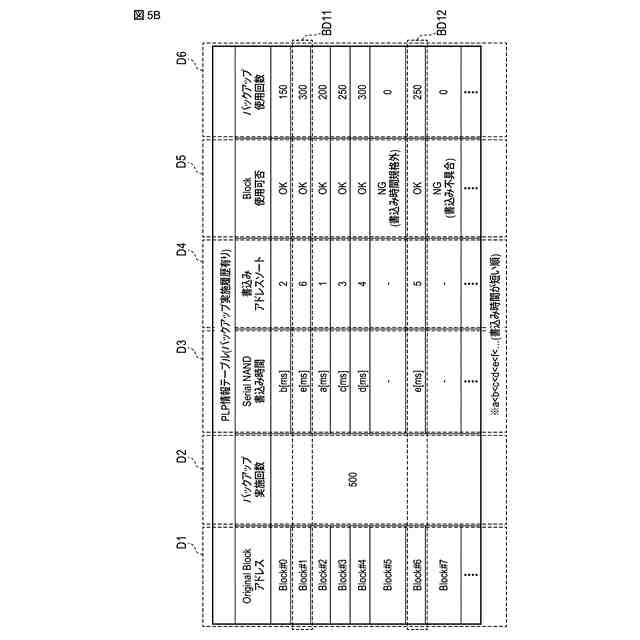

図５Ｂは、実施形態に係る磁気ディスク装置におけるＳｅｒｉａｌＮＡＮＤのＰＬＰ情報テーブル例であり、過去にバックアップが実施された場合の例である。
図６は、実施形態に係る磁気ディスク装置が書込み時間が短いＢｌｏｃｋ順にソートをしたアドレスのイメージ図である。
図７は、実施形態に係る磁気ディスク装置におけるＳｅｒｉａｌＮＡＮＤのＢｌｏｃｋに書込みＮＧが発生した場合のＳｅｒｉａｌＮＡＮＤの模式図である。
図８は、実施形態に係る磁気ディスク装置のＰＬＰ起動時の処理動作を示すフローチャートである。
【発明を実施するための形態】
【０００８】
（第１の実施形態）
本実施形態においては、ＳｅｒｉａｌＮＡＮＤを用いたＰＬＰ機能を備える磁気ディスク装置の例を示す。ＰＬＰ機能は、磁気ディスク装置が電断した時に、ＤＲＡＭなどの揮発性メモリにある未書き込みデータを不揮発性メモリにバックアップする機能である。
【０００９】
本実施形態は、ＳｅｒｉａｌＮＡＮＤ上で使用できないＢｌｏｃｋであるＢａｄＢｌｏｃｋが発生するリスクを予測して、ＰＬＰの実行時にリスクの高いＢｌｏｃｋへのアクセスを回避する磁気ディスク装置の例であり、ＳｅｒｉａｌＮＡＮＤの書込み時間が長いＢｌｏｃｋほどＢａｄＢｌｏｃｋになりやすい特性などを利用する。
【００１０】
図１は、実施形態に係る磁気ディスク装置の構成図である。
（【００１１】以降は省略されています）
