公開番号2025159567
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062239
出願日2024-04-08
発明の名称コントローラ
出願人株式会社東芝
代理人個人,個人,個人,個人
主分類G06F 1/16 20060101AFI20251014BHJP(計算;計数)
要約【課題】メンテナンスの容易なコントローラを提供する。
【解決手段】本実施の形態に係るコントローラは、搭載面を有するベース部材と、前記ベース部材の前記搭載面上に、第1の方向に対応して設けられる複数の機能モジュールと、前記ベース部材の前記搭載面上に、前記第1の方向に平行な第2の方向に対応して設けられる、前記複数の機能モジュールに電力を供給する少なくとも1つの電源供給ユニットと、を備える。前記少なくとも1つの電源供給ユニットの筐体の前記第2の方向における一方の側には、前記ベース部材に固定される第1の取り付け具が設けられ、前記少なくとも1つの電源供給ユニットの前記筐体の前記第2の方向における他方の側には、前記ベース部材に固定される第2の取り付け具が設けられる。前記第1の取り付け具及び第2の取り付け具は、前記第2の方向と直交しかつ前記搭載面に平行な第3の方向において異なる位置に設けられる。
【選択図】図1
特許請求の範囲【請求項１】
搭載面を有するベース部材と、
前記ベース部材の前記搭載面上に、第１の方向に対応して設けられる複数の機能モジュールと、
前記ベース部材の前記搭載面上に、前記第１の方向に平行な第２の方向に対応して設けられる、前記複数の機能モジュールに電力を供給する少なくとも１つの電源供給ユニットと、
を備え、
前記少なくとも１つの電源供給ユニットの筐体の前記第２の方向における一方の側には、前記ベース部材に固定される第１の取り付け具が設けられ、前記少なくとも１つの電源供給ユニットの前記筐体の前記第２の方向における他方の側には、前記ベース部材に固定される第２の取り付け具が設けられ、
前記第１の取り付け具及び第２の取り付け具は、前記第２の方向と直交しかつ前記搭載面に平行な第３の方向において異なる位置に設けられる、
コントローラ。
続きを表示（約 1,100 文字）【請求項２】
前記少なくとも１つの電源供給ユニットは、第１の電源供給ユニット及び第２の電源供給ユニットを含み、
前記第１の電源供給ユニット及び前記第２の電源供給ユニットが前記ベース部材に固定された状態において、前記第１の電源供給ユニットの前記第２の取り付け具、及び前記第２の電源供給ユニットの前記第１の取り付け具は、前記第３の方向に対応して一列に並ぶ、
請求項１に記載のコントローラ。
【請求項３】
前記第１の取り付け具は、前記第３の方向に対応して間隔を空けて複数の取り付け部分を含み、
前記第２の取り付け具は、前記第３の方向に対応して間隔を空けて複数の取り付け部分を含み、
前記第１の電源供給ユニット及び前記第２の電源供給ユニットが前記ベース部材に固定された状態において、前記第１の電源供給ユニットの前記第２の取り付け具の前記複数の取り付け部分、及び前記第２の電源供給ユニットの前記第１の取り付け具の前記複数の取り付け部分は、前記第３の方向に対応して交互に並ぶ、
請求項２に記載のコントローラ。
【請求項４】
前記少なくとも１つの電源供給ユニットの前記筐体の第１の面は、前記複数の機能モジュールに対向し、
前記少なくとも１つの電源供給ユニットの前記筐体の前記第１の面に対向する第２の面には空気の吸入口が設けられ、
前記少なくとも１つの電源供給ユニットの前記筐体内には、前記吸入口で取り込まれた空気を前記第１の面側に送出する送風部が収容され、
前記第１の面には、前記送風部により送出される前記空気を出力するスリットが形成される、
請求項１に記載のコントローラ。
【請求項５】
前記少なくとも１つの電源供給ユニットの前記筐体内には、前記第２の方向に対応して、交流電力を直流電力に変換する電源部と、前記直流電力を前記複数の機能モジュール及び前記送風部に分配する分電部と、がさらに収容され、
前記送風部は、前記送風部から送出される空気流が前記分電部よりも前記電源部に多く当たる位置に配置される、
請求項４に記載のコントローラ。
【請求項６】
前記ベース部材の前記搭載面には、外部交流電源に接続される第１の電気コネクタが設けられ、
前記少なくとも１つの電源供給ユニットの前記筐体は、前記ベース部材の前記搭載面に対向する第３面を有し、
前記第３面には、前記第１の電気コネクタと結合及び分離可能であり、かつ前記電源部に接続された第２の電気コネクタが設けられ、
前記電源部の動作電力は、前記外部交流電源から前記第１の電気コネクタ及び前記第２の電気コネクタを介して供給される、
請求項５に記載のコントローラ。

発明の詳細な説明【技術分野】
【０００１】
本実施の形態は、コントローラに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
プロセスオートメーション、ファクトリオートメーション等のシステムにおいて、設備の状態監視、自動制御等を行うコントローラ（産業用コントローラ）が利用されている。コントローラには、各種の機能を実現する複数の機能モジュール、各機能モジュールに電力を供給する電源ユニット、機能モジュールや電源ユニットを冷却するための空気流を送出する送風ユニット等が搭載されている。機能モジュールの種類に応じたコントローラの設置、故障した場合のコントローラの交換・修理など、コントローラのメンテナンスが容易であることが望まれる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０４７１７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本実施の形態は、メンテナンスの容易なコントローラを提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記の課題を解決するために、本実施の形態に係るコントローラは、搭載面を有するベース部材と、前記ベース部材の前記搭載面上に、第１の方向に対応して設けられる複数の機能モジュールと、前記ベース部材の前記搭載面上に、前記第１の方向に平行な第２の方向に対応して設けられる、前記複数の機能モジュールに電力を供給する少なくとも１つの電源供給ユニットと、を備える。前記少なくとも１つの電源供給ユニットの筐体の前記第２の方向における一方の側には、前記ベース部材に固定される第１の取り付け具が設けられ、前記少なくとも１つの電源供給ユニットの前記筐体の前記第２の方向における他方の側には、前記ベース部材に固定される第２の取り付け具が設けられる。前記第１の取り付け具及び第２の取り付け具は、前記第２の方向と直交しかつ前記搭載面に平行な第３の方向において異なる位置に設けられる。
【図面の簡単な説明】
【０００６】
実施の形態に係るコントローラの構成を示す正面図である。
図１のII－II断面図である。
図２のIII－III断面図及びIV－IV断面図である。
図２のV－V断面図及びVI－VI断面図である。
図２のVII－VII断面図及びVIII－VIII断面図である。

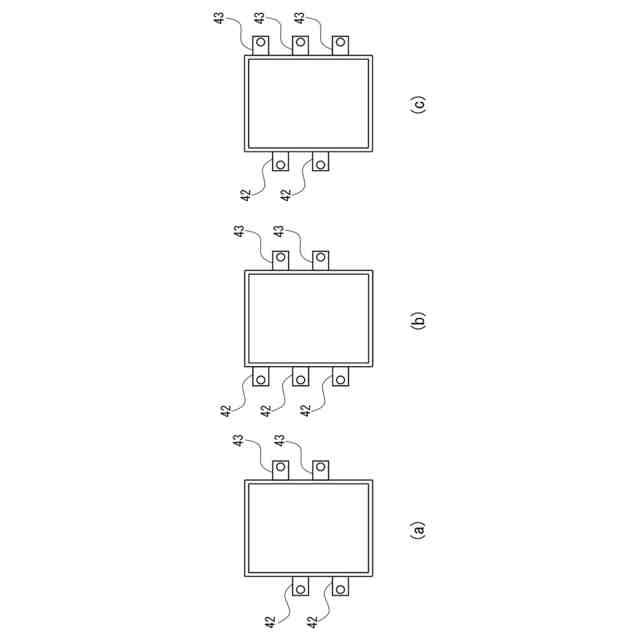

実施の形態の変形例を示す図である。
【発明を実施するための形態】
【０００７】
以下では、図面を参照しながら、本実施の形態について説明する。図面において、同一又は対応する要素には同じ参照符号を付して、詳細な説明は適宜省略する。
【０００８】

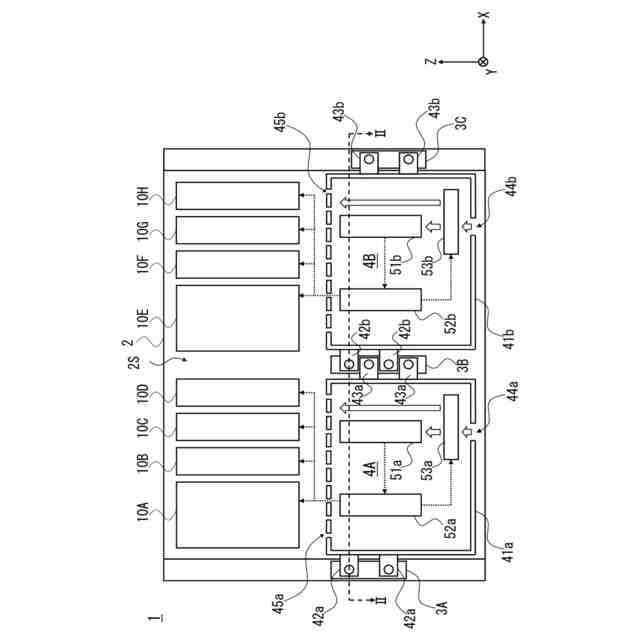

図１は、実施の形態に係るコントローラ１の構成を示す正面図である。
図２は、図１のII－II断面図である。
図３は、図２のIII－III断面図及びIV－IV断面図である。

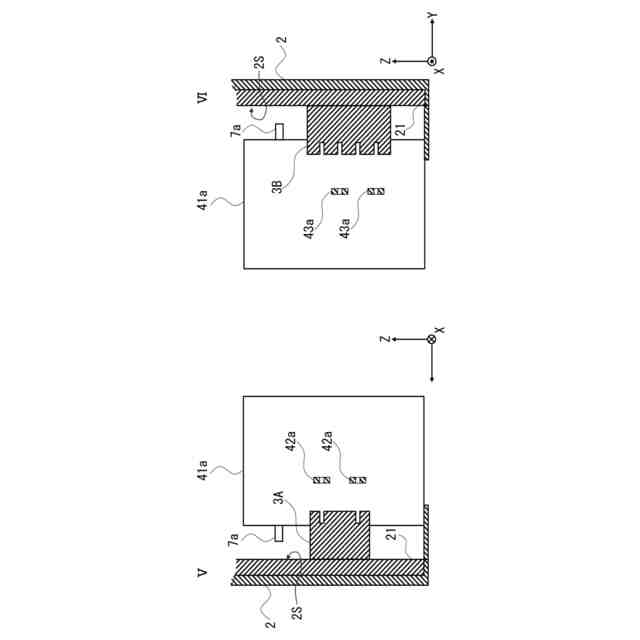

図４は、図２のV－V断面図及びVI－VI断面図である。

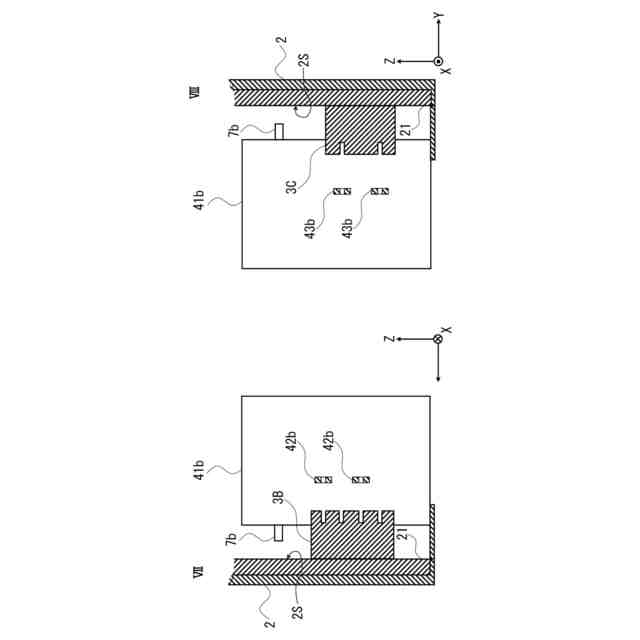

図５は、図２のVII－VII断面図及びVIII－VIII断面図である。
図１～図５において、Ｘ軸、Ｙ軸、Ｚ軸は、３次元空間における方向を示している。また、重力は－Ｚ方向にかかっている。
【０００９】
図１及び図２を参照すると、コントローラ１は、平板状のベース部材２を備えている。ベース部材２は搭載面２Ｓを有する。ベース部材２の搭載面２Ｓ上には、Ｘ方向（第１の方向）に対応して、複数の機能モジュール１０Ａ～１０Ｈが設けられている。また、ベース部材２の搭載面２Ｓ上には、Ｘ方向（第１の方向に平行な第２の方向）に対応して、電源供給ユニット４Ａ、４Ｂをベース部材２に固定するための３つの固定部材３Ａ～３Ｃが設けられている。ベース部材２は、電力を伝送可能な電力線２１（図３～図５を参照）や、信号を伝送可能な信号線（図示せず）等を有している。電源供給ユニット４Ａ、４Ｂの筐体のサイズは一例として同じであるが、これに限定されない。
【００１０】
機能モジュール１０Ａ～１０Ｈは、所定の機能を実現するモジュールである。例えば、機能モジュール１０Ａ～１０Ｈは、ＣＰＵ（Central Processing Unit）を搭載したＣＰＵモジュール、信号の入出力を行うＩ／Ｏモジュール、制御対象のシステムを含むネットワークのインターフェースとなる伝送モジュール等を含んでいる。機能モジュール１０Ａ～１０Ｈは、ベース部材２に対して個別に着脱可能であり、かつ配列の順序は変更可能である。ベース部材２に取り付けられた状態では、機能モジュール１０Ａ～１０Ｈは、ベース部材２の電力線２１に接続される。
（【００１１】以降は省略されています）
