公開番号2025145160
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045198
出願日2024-03-21
発明の名称排水回収装置
出願人栗田工業株式会社
代理人個人,個人
主分類C02F 1/44 20230101AFI20250926BHJP(水,廃水,下水または汚泥の処理)
要約【課題】施工現場への搬出入及び現場での構築作業が容易な排水回収装置を提供する。

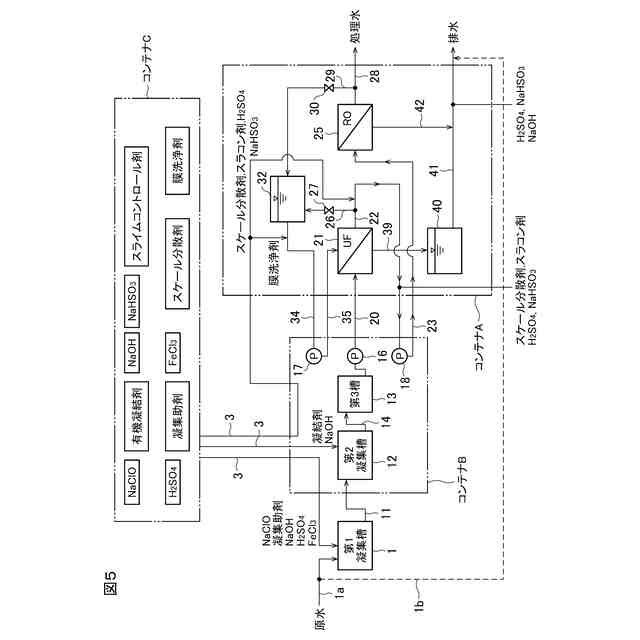

【解決手段】被処理水が導入される凝集槽を備える凝集部、前記凝集部で処理した処理水をろ過する除濁処理部、及び前記除濁処理部で処理した処理水を脱塩処理する逆浸透膜処理部を有する水処理システムと、前記水処理システムに対して薬液を供給するための2以上の薬液タンクを有する薬液供給部と、を備える排水回収装置であって、前記水処理システムがコンテナA,Bに収容されており、該薬液供給部がコンテナCに収納されており、該薬液供給部から薬液が配管によって該水処理システムに供給される排水回収装置。

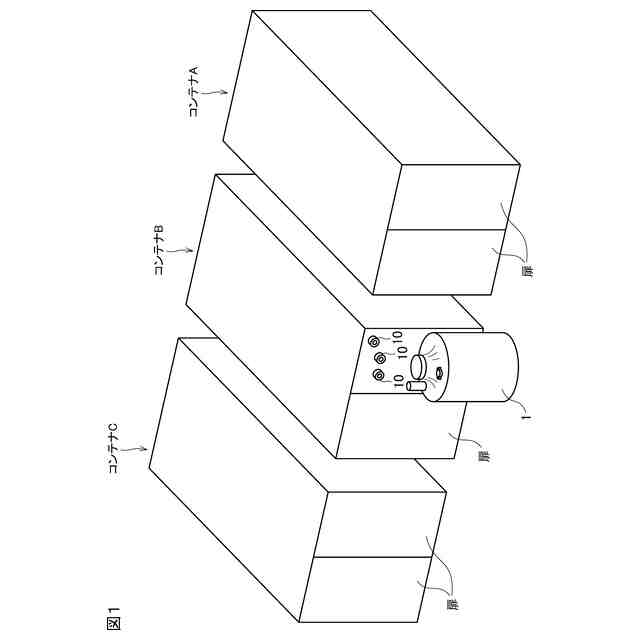

【選択図】図1

特許請求の範囲【請求項1】
被処理水が導入される凝集槽を備える凝集部、
前記凝集部で処理した処理水をろ過する除濁処理部、及び
前記除濁処理部で処理した処理水を脱塩処理する逆浸透膜処理部
を有する水処理システムと、

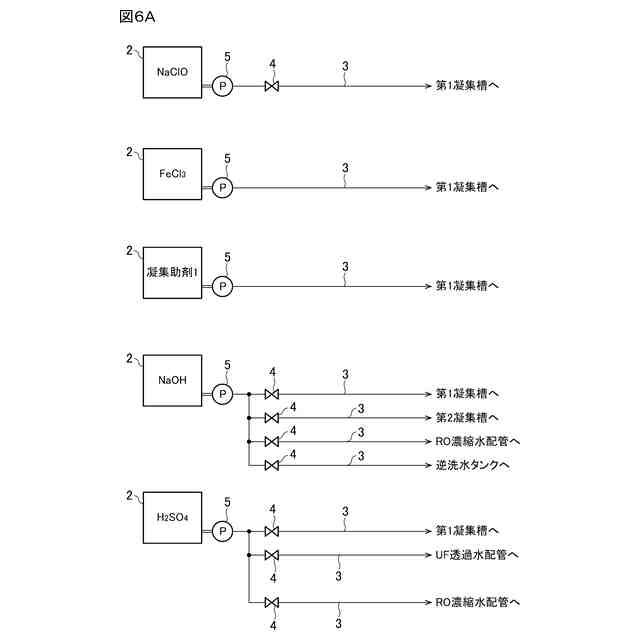

前記水処理システムに対して薬液を供給するための2以上の薬液タンクを有する薬液供給部と
を備える排水回収装置であって、
前記水処理システムが1又は2以上のコンテナ(A,B)に収容されており、該薬液供給部が別のコンテナ(C)に収納されており、
該薬液供給部から薬液が配管によって該水処理システムに供給される排水回収装置。
続きを表示(約 730 文字)【請求項2】

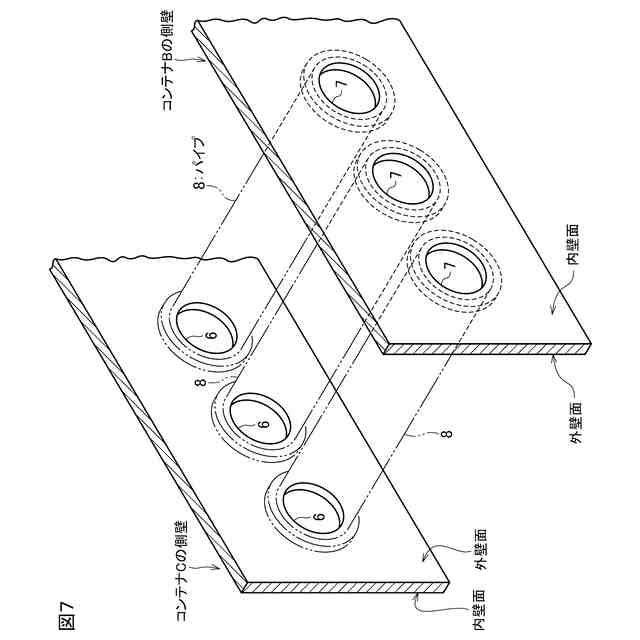

前記コンテナ(C)の側面と、該コンテナ(C)の該側面と対面するコンテナ(B)の側面とにそれぞれ配管挿通用の開口が設けられており、
該開口に前記配管が挿通されている請求項1の排水回収装置。
【請求項3】

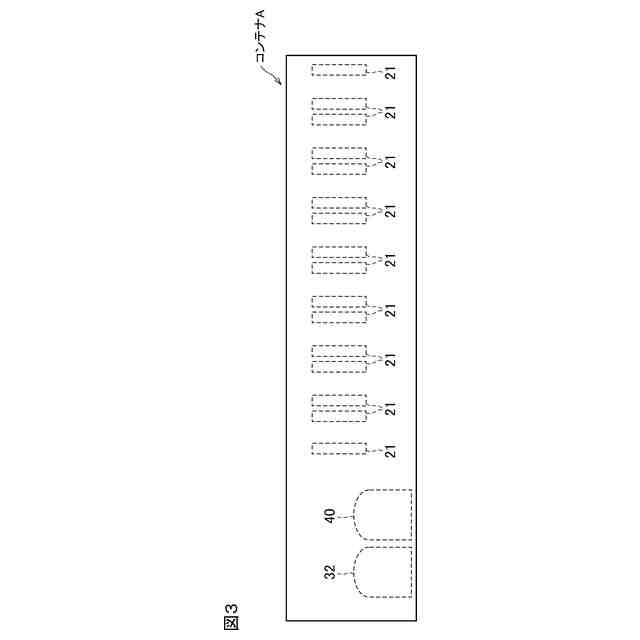

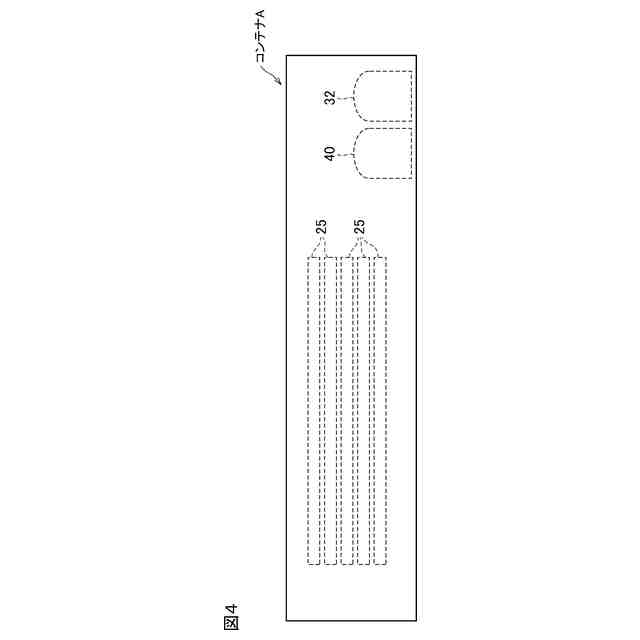

前記水処理システムが、前記凝集部を収容したコンテナ(B)と、前記除濁膜処理部及び逆浸透膜処理部を収容したコンテナ(A)とを有する請求項1の排水回収装置。
【請求項4】
前記コンテナ(B)内に、前記除濁膜処理部への送液用のポンプ及び前記逆浸透膜処理部への送液用のポンプが設置されている請求項3の排水回収装置。
【請求項5】
前記薬液タンクが前記コンテナ(C)に着脱可能に設けられている請求項1の排水回収装置。
【請求項6】
前記コンテナ(A)内に、前記除濁膜処理部に供給される逆洗水を貯える逆洗水タンクが設置されている請求項4の排水回収装置。
【請求項7】
前記コンテナ(B)内に、前記逆洗水タンク内の逆洗水を前記除濁膜処理部に送水するための逆洗ポンプが設置されている請求項6の排水回収装置。
【請求項8】
前記コンテナ(B)外に、コンテナ(B)に近接して、原水を凝集処理するための第1凝集槽が設置されており、
前記コンテナ(C)内の薬液タンクから該凝集槽に薬液を導くための配管が前記コンテナ(B)内を通って配置されている請求項3の排水回収装置。
【請求項9】

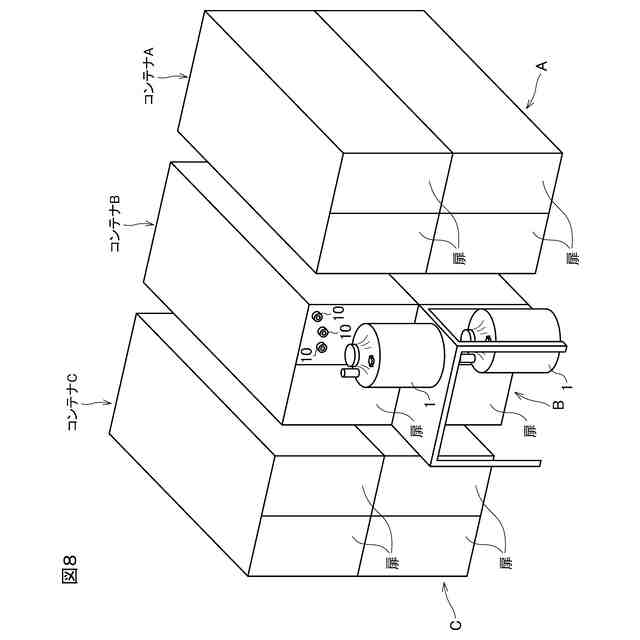

前記各コンテナ(A,B,C)は一方向に長い矩形箱形であり、各々の長手方向を平行にして並列に配置されている請求項1~8のいずれかの排水回収装置。

発明の詳細な説明【技術分野】
【0001】
本発明は、排水回収装置に係り、特に凝集部、除濁膜部、逆浸透膜処理部、薬液供給部等を備えた排水回収装置に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
凝集部、除濁膜部、逆浸透膜処理部、薬液供給部等を備えた排水回収装置として特許文献1に記載のものがある。特許文献1では、被処理水が凝集槽にて無機凝集剤及び有機凝集剤の添加を受けて凝集処理される。凝集処理液は、UF膜装置で除濁処理され、次いで逆浸透膜装置(以下、RO装置ということがある。)で逆浸透処理されて処理水となる。
【先行技術文献】
【特許文献】
【0003】
特開2021-186760号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
従来、排水回収装置は、現場毎に、被処理水の性状及び水量等に応じて設計が行われる。排水回収装置を構成する各機器は個別に現場に搬入され、配管で接続される。そのため、現場での装置構築に手間がかかり、施工期間が長くなり、コストが高くなりかちであった。
【0005】
本発明は、施工現場への搬出入及び現場での構築作業が容易な排水回収装置を提供することを課題とする。
【課題を解決するための手段】
【0006】
本発明の排水回収装置は、次の通りである。
【0007】
[1] 被処理水が導入される凝集槽を備える凝集部、
前記凝集部で処理した処理水をろ過する除濁処理部、及び
前記除濁処理部で処理した処理水を脱塩処理する逆浸透膜処理部
を有する水処理システムと、
前記水処理システムに対して薬液を供給するための2以上の薬液タンクを有する薬液供給部と
を備える排水回収装置であって、
前記水処理システムが1又は2以上のコンテナ(A,B)に収容されており、該薬液供給部が別のコンテナ(C)に収納されており、
該薬液供給部から薬液が配管によって該水処理システムに供給される排水回収装置。
【0008】
[2] 前記コンテナ(C)の側面と、該コンテナ(C)の該側面と対面するコンテナ(B)の側面とにそれぞれ配管挿通用の開口が設けられており、
該開口に前記配管が挿通されている[1]の排水回収装置。
【0009】
[3] 前記水処理システムが、前記凝集部を収容したコンテナ(B)と、前記除濁膜処理部及び逆浸透膜処理部を収容したコンテナ(A)とを有する[1]の排水回収装置。
【0010】
[4] 前記コンテナ(B)内に、前記除濁膜処理部への送液用のポンプ及び前記逆浸透膜処理部への送液用のポンプが設置されている[3]の排水回収装置。
(【0011】以降は省略されています)
