特許ウォッチ

公開番号2025160764
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063535
出願日2024-04-10
発明の名称電気脱イオン装置の運転方法
出願人栗田工業株式会社
代理人個人,個人
主分類C02F 1/469 20230101AFI20251016BHJP(水,廃水,下水または汚泥の処理)
要約【課題】ホウ素などの弱電解物質の除去率を高め、高水質の処理水を得ることを可能とする電気脱イオン装置の運転方法を提供する。
【解決手段】陽極と陰極との間に複数のアニオン交換膜とカチオン交換膜とを配列して濃縮室と脱塩室とを形成し、脱塩室にイオン交換体を充填してなる電気脱イオン装置の運転方法であって、下記式(1)及び(2)を充足する条件で運転する。
50<A<200 ・・・(1)(式(1)中、A:電気脱イオン装置の操作電流密度〔A/m ² 〕)
AA/CDout<0.2 ・・・(2)(式(2)中、AA:拡散によって濃縮室から脱塩室に移動するホウ素の濃度〔ng/L〕、CDout:電気脱イオン装置の処理水のホウ素濃度〔ng/L〕)
【選択図】図1
特許請求の範囲【請求項１】
陽極と陰極との間に複数のアニオン交換膜とカチオン交換膜とを配列して濃縮室と脱塩室とを形成し、脱塩室にイオン交換体を充填してなる電気脱イオン装置の運転方法であって、下記式（１）、（２）及び（３）を充足する条件で運転する、電気脱イオン装置の運転方法。
５０＜Ａ＜２００・・・（１）
（式（１）中、Ａ：電気脱イオン装置の操作電流密度〔Ａ／ｍ
２
〕）
ＡＡ／ＣＤｏｕｔ＜０．２・・・（２）
（式（２）中、ＡＡ：下記式（３）で算出される電気脱イオン装置の運転条件、
ＣＤｏｕｔ：電気脱イオン装置の処理水のホウ素濃度〔ｎｇ／Ｌ〕）
ＡＡ＝Ｄ×（Ｃ
Ｃ
×Ａ／ｄｘ）×Ｑ×１０
３
〔ｎｇ／Ｌ〕・・・（３）
（式（３）中、Ｄ：拡散係数〔ｍ
２
／秒〕、
Ｃ
Ｃ
：脱塩室の処理水出口に隣接する濃縮水の入口または出口のホウ素濃度〔ｎｇ／Ｌ〕、
Ａ：電気脱イオン装置の操作電流値〔Ａ／ｍ
２
〕、
ｄｘ：イオン交換膜の厚み〔ｍ〕、
Ｑ：電気脱イオン装置の脱塩室のセルの流量〔Ｌ／秒〕）
続きを表示（約 99 文字）【請求項２】
式（２）が、ＡＡ／ＣＤｏｕｔ＜０．１・・・（２）
である、請求項１に記載の電気脱イオン装置の運転方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ホウ素などの弱電解物質の除去率を高め、高水質の処理水を得ることを可能とする電気脱イオン装置の運転方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
半導体製造工場、液晶製造工場、製薬工業、食品工業、電力工業等の各種の産業又は民生用ないし研究施設等において使用される脱イオン水の製造には、電気脱イオン装置が多用されている。図１に示すようにこの電気脱イオン装置１は、電極（陽極２Ａ，陰極３Ａ）と接続した電極板２，３の間に複数のアニオン交換膜４及びカチオン交換膜５を配列して濃縮室Ｃと脱塩室Ｄとを形成し、脱塩室Ｄにイオン交換樹脂などのアニオン交換体及びカチオン交換体を混合、複層状、あるいは単独で充填した構造を有する。なお、Ｅ＋は陽極室、Ｅ－は陰極室である。そして、被処理水（例えば、逆浸透膜の処理水）Ｗ１を電気脱イオン装置１の脱塩室Ｄに供給して処理水Ｗ２を得る一方、濃縮室Ｃに脱塩室とは逆方向に濃縮水Ｗ３を供給して濃縮排水Ｗ５を排出する。さらに、陽極室Ｅ＋及び陰極室Ｅ－に電極水Ｗ４を供給して電極排水Ｗ６を排出する。
【０００３】
近年、半導体工場などにおける超純水の要求水質がますます高まってきており、超純水中の弱電解物質であるホウ素要求濃度は１ｐｐｔ以下レベルまで下がってきているが、ホウ素を高度に除去するためには、下記式によるイオン化を促進する必要がある。
Ｈ
３
ＢＯ
３
＋ＯＨ
－
→ Ｂ（ＯＨ）
４－
（ｐＫａ＝９．２４）
【０００４】
従来、このようなイオン化反応の促進のためには、電気脱イオン装置の電流密度を高めて運転することが有効であるとされており、電流密度を上げることによりホウ素除去率高めることができることが行われている・
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、電気脱イオン装置のホウ素除去率は、濃縮水のホウ素濃度や給水（被処理水）のホウ素濃度等の他の因子の変動も大きく影響し、単に電気脱イオン装置の運転条件のうち電流密度を高く設定するのみでは、ホウ素などの弱電解物質を確実に除去することはできず、弱電解物質を確実に除去し得る運転条件の設定指標が強く望まれているのが現状である。
【０００６】
本発明は、上記課題に鑑みてなされたものであり、ホウ素などの弱電解物質の除去率を高め、高水質の処理水を得ることを可能とする電気脱イオン装置の運転方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために本発明は、陽極と陰極との間に複数のアニオン交換膜とカチオン交換膜とを配列して濃縮室と脱塩室とを形成し、脱塩室にイオン交換体を充填してなる電気脱イオン装置の運転方法であって、下記式（１）、（２）及び（３）を充足する条件で運転する、電気脱イオン装置の運転方法を提供する（発明１）。
５０＜Ａ＜２００・・・（１）
（式（１）中、Ａ：電気脱イオン装置の操作電流密度〔Ａ／ｍ
２
〕）
ＡＡ／ＣＤｏｕｔ＜０．２・・・（２）
（式（２）中、ＡＡ：下記式（３）で算出される電気脱イオン装置の運転条件、
ＣＤｏｕｔ：電気脱イオン装置の処理水のホウ素濃度〔ｎｇ／Ｌ〕）
ＡＡ＝Ｄ×（Ｃ
Ｃ
×Ａ／ｄｘ）×Ｑ×１０
３
〔ｎｇ／Ｌ〕・・・（３）
（式（３）中、Ｄ：拡散係数〔ｍ
２
／秒〕、
Ｃ
Ｃ
：脱塩室の処理水出口に隣接する濃縮水の入口または出口のホウ素濃度〔ｎｇ／Ｌ〕、
Ａ：電気脱イオン装置の操作電流値〔Ａ／ｍ
２
〕、
ｄｘ：イオン交換膜の厚み〔ｍ〕、
Ｑ：電気脱イオン装置の脱塩室のセルの流量〔Ｌ／秒〕）
【０００８】
特に上記発明（発明１）においては、
式（２）が、ＡＡ／ＣＤｏｕｔ＜０．１・・・（２）
であることが好ましい（発明２）。
【０００９】
かかる発明（発明１，２）によれば、ホウ素を確実かつ効率的に除去して高水質の処理水を得ることができる。これは、以下のような理由による。すなわち、本発明者は、電気脱イオン装置の運転時の電流（電流密度）を上げてもホウ素などの弱電解物質の除去率が上がりにくくなることを知得し、その原因について検討した結果、電気脱イオン装置において、脱塩室の処理水水質に関しては、脱塩室内における電流（電流密度）を上げることによるホウ素などの弱電解物質の除去が促進されるファクターと、イオン交換膜を介して濃縮室から脱塩室に透過する拡散のファクターとを考慮する必要があり、拡散の影響が大きくなると、電流（電流密度）を上げてもホウ素などの弱電解物質の除去が進まないことがわかった。そこで、本発明者が種々の検証をすすめた結果、所定の関係式を満たすように電気脱イオン装置を運転することで、ホウ素を確実かつ効率的に除去して高水質の処理水を得ることができることが判明した。これらに基づき本発明に想到した。
【図面の簡単な説明】
【００１０】

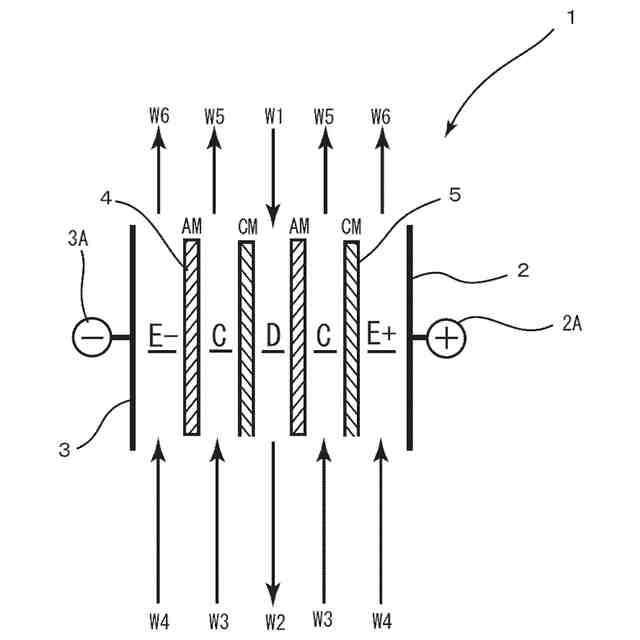

本発明を適用可能な電気脱イオン装置を示す概略図である。
実施例１で用いた電気脱イオン装置を示す概略図である。
比較例１で用いた電気脱イオン装置を示す概略図である。

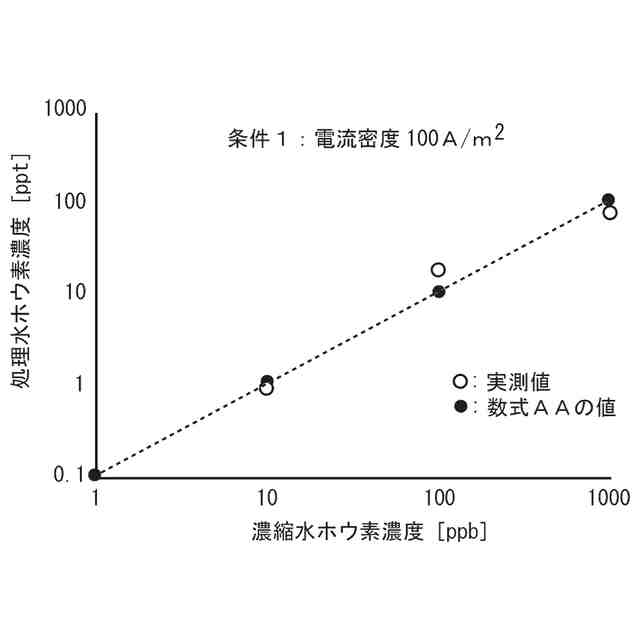

実測値と数式ＡＡでの算出値の濃縮水のホウ素濃度と処理水ホウ素濃度との関係を示すグラフである。

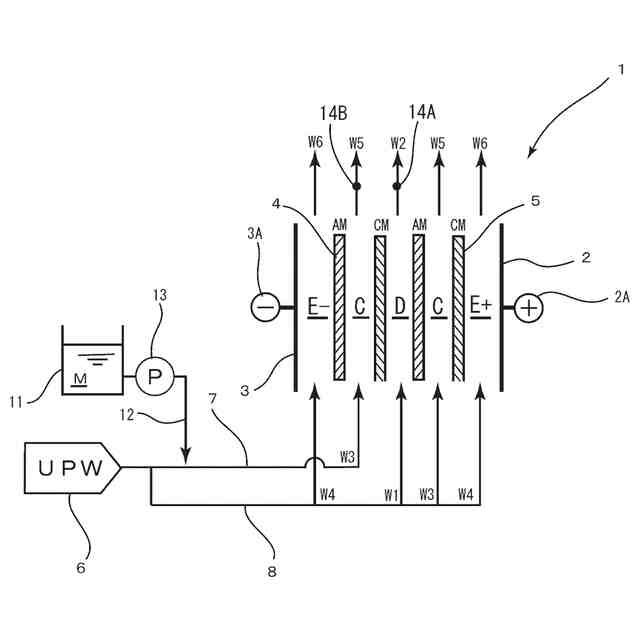

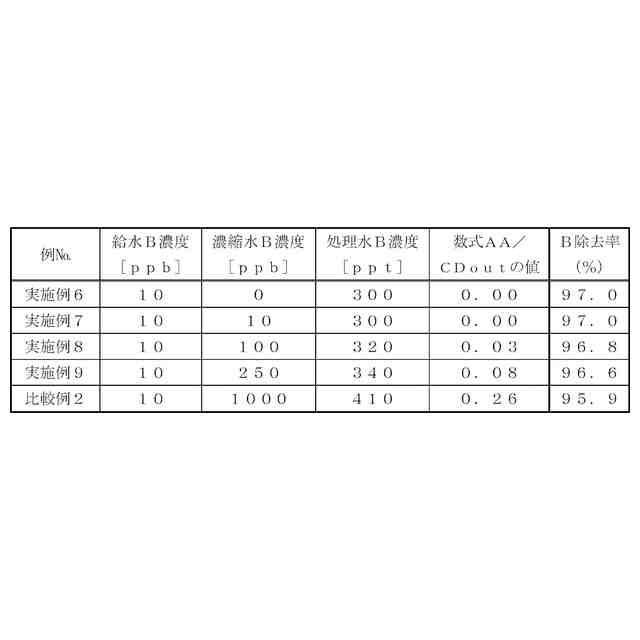

実施例６で用いた電気脱イオン装置を示す概略図である。
数式ＡＡ／ＣＤｏｕｔの算出値とホウ素除去率との関係を示すグラフである。
電流密度とホウ素除去率との関係を示すグラフである。
電流密度と処理水のホウ素濃度との関係を示すグラフである。
ＡＡ／ＣＤｏｕｔの算出値と処理水のホウ素濃度との関係を示すグラフである。

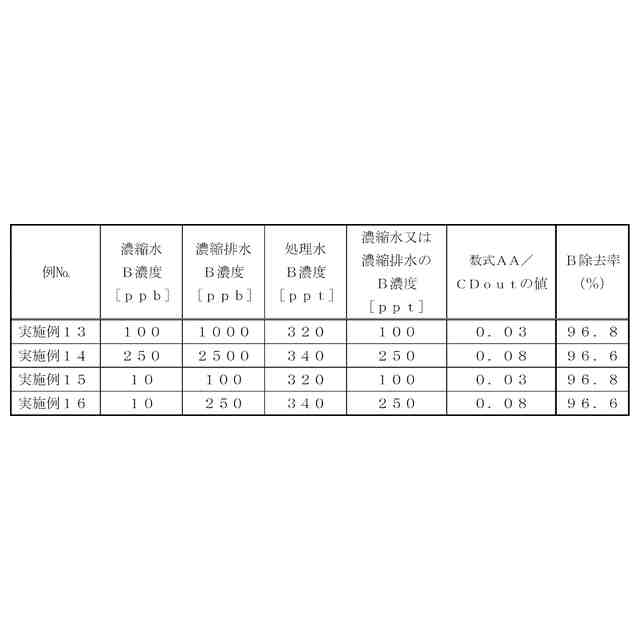

実施例１５で用いた電気脱イオン装置を示す概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
