公開番号2025164480
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068485
出願日2024-04-19
発明の名称流体除菌装置
出願人スタンレー電気株式会社
代理人個人,個人
主分類C02F 1/32 20230101AFI20251023BHJP(水,廃水,下水または汚泥の処理)
要約【課題】光源側において空気及び流体の滞留が生じることを防止した流体除菌装置を提供する。
【解決手段】外側管と、外側管に保持され、流体の流路を画定し、中心軸に垂直な断面が円形の流路管と、流路管の軸方向に垂直に設けられた円板状の透光板及び透光板を収容する光源カバーを有し、透光板を介して紫外光を流体の流路に向けて照射する光源モジュールと、光源モジュールの背面部を保持し、光源モジュールを囲んで光源モジュールとの間に流路が形成される空間を提供する中空部、及び中空部と連通した流出口を有する流出口部材と、を備える。光源カバーは、透光板の周囲を覆い、軸方向に垂直な円環状前面と、円環状前面の内周部から外周部にわたって円環状前面の一部である円環部分を覆う幅を有して円環状前面上に設けられた複数の突起部を有し、流出口部材及び外側管は、光源モジュールを軸方向の前方に押圧して複数の突起部を流路管の端面に当接させる。
【選択図】図2A
特許請求の範囲【請求項１】
外側管と、
前記外側管に保持され、流体の流路を画定し、中心軸に垂直な断面が円形の流路管と、
前記流路管の軸方向に垂直に設けられた円板状の透光板及び前記透光板を収容する光源カバーを有し、前記透光板を介して紫外光を前記流体の流路に向けて照射する光源モジュールと、
前記光源モジュールの背面部を保持するとともに、前記光源モジュールを囲んで前記光源モジュールとの間に流路が形成される空間を提供する中空部、及び、前記中空部と連通した流出口を有する流出口部材と、を備え、
前記光源カバーは、前記透光板の周囲を覆い、前記軸方向に垂直な円環状前面と、前記円環状前面の内周部から外周部にわたって前記円環状前面の一部である円環部分を覆う幅を有して前記円環状前面上に設けられた複数の突起部を有し、
前記流出口部材及び前記外側管は、前記光源モジュールを前記軸方向の前方に押圧して前記複数の突起部を前記流路管の端面に当接させるように構成されている、
流体除菌装置。
続きを表示（約 900 文字）【請求項２】
前記透光板の前面は平坦面であり、
前記光源カバーの前記円環状前面は、前記透光板の前記前面と同一面をなす平坦面であるか、又は、前記透光板の前記前面よりも前記光源モジュールの背面方向に後退した平坦面である請求項１に記載の流体除菌装置。
【請求項３】
前記複数の突起部は同一の形状及びサイズを有する請求項１に記載の流体除菌装置。
【請求項４】
前記複数の突起部は、前記円環状前面の中心に関して回転対称位置に設けられている請求項１に記載の流体除菌装置。
【請求項５】
前記突起部は、前記流路管の端面に当接される平坦な頂面を有する請求項１に記載の流体除菌装置。
【請求項６】
前記突起部の前記頂面は、前記突起部の一方の側面から前記一方の側面に対向する他方の側面に至る帯状であって、前記円環状前面の中心を中心とする円弧に沿った平坦面である請求項１ないし５のいずれか一項に記載の流体除菌装置。
【請求項７】
前記流出口部材及び前記外側管は、互いに螺合して前記光源モジュールを前記軸方向の前方に押圧するねじ締め部を有する請求項１に記載の流体除菌装置。
【請求項８】
前記透光板の前面は平坦面であり、
前記光源カバーの前記円環状前面は、前記透光板の前面に平行な円環状の平坦な内周面と、前記内周面の外周端から後方に傾斜した外周面と、を有する請求項１に記載の流体除菌装置。
【請求項９】
前記透光板の前面は平坦面であり、
前記光源カバーの前記円環状前面は、前記透光板の前面に平行な円環状の平坦な内周面と、前記内周面の外周端から前記光源モジュールの背面方向に後退した段差と、前記段差の下端に接続された円環状の外周面と、を有する請求項１に記載の流体除菌装置。
【請求項１０】
前記突起部は、前記突起部の内周部から外周部に延在する間隙によって互いに離間して配された一対の突起片からなる請求項１に記載の流体除菌装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、水等の流体を紫外光で除菌する流体除菌装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
除菌対象の液体を管内に流しつつ、管内を流れる液体に対して管の軸方向に向かって紫外光を照射して、当該液体を除菌する流体除菌装置が知られている。
【０００３】
例えば、特許文献１には、殺菌対象の水を用いて効率的に光源を冷却してＬＥＤの温度上昇を抑制し、光源の出力効率低下を抑制する流体殺菌装置について記載されている。当該装置においては、光源の周囲に通水用の複数の孔部が設けられ、流体が光源周辺を通過する際に光源が冷却される。
【０００４】
また、特許文献２には、光源の温度上昇を抑えると共に、紫外線の照射効率を高めることができる流体殺菌装置について記載されている。当該装置においては、第１の流路管と、流体を第１の流路から戻る方向へ流すための第２の流路管と、光源の周囲に沿って配された複数の連通孔部と、が設けられている。流体は、第１及び第２の流路管を支持するフランジの流路を経て流れる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－００８２１３号公報
特開２０１８－１４０００１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、例えば、特許文献１及び特許文献２に記載のような流体殺菌装置においては、流路が小さく、光源部に空気溜まりが発生しやすく、殺菌効率の低下を招来する。また、圧力損失が大きいため、大流量の水を流す際に必要なポンプの出力が大きくなるという問題がある。また、特許文献２に記載の流体殺菌装置においては、流路がフランジによって狭められ、光源部に空気及び流体の滞留が発生しやすいという問題がある。
【０００７】
本発明は、上記した課題に鑑みてなされたものであり、光源側において空気及び流体の滞留が生じることを防止した流体除菌装置を提供することを目的としている。
【課題を解決するための手段】
【０００８】
本発明の流体除菌装置は、
外側管と、
前記外側管に保持され、流体の流路を画定し、中心軸に垂直な断面が円形の流路管と、
前記流路管の軸方向に垂直に設けられた円板状の透光板及び前記透光板を収容する光源カバーを有し、前記透光板を介して紫外光を前記流体の流路に向けて照射する光源モジュールと、
前記光源モジュールの背面部を保持するとともに、前記光源モジュールを囲んで前記光源モジュールとの間に流路が形成される空間を提供する中空部、及び、前記中空部と連通した流出口を有する流出口部材と、を備え、
前記光源カバーは、前記透光板の周囲を覆い、前記軸方向に垂直な円環状前面と、前記円環状前面の内周部から外周部にわたって前記円環状前面の一部である円環部分を覆う幅を有して前記円環状前面上に設けられた複数の突起部を有し、
前記流出口部材及び前記外側管は、前記光源モジュールを前記軸方向の前方に押圧して前記複数の突起部を前記流路管の端面に当接させるように構成されている。
【図面の簡単な説明】
【０００９】

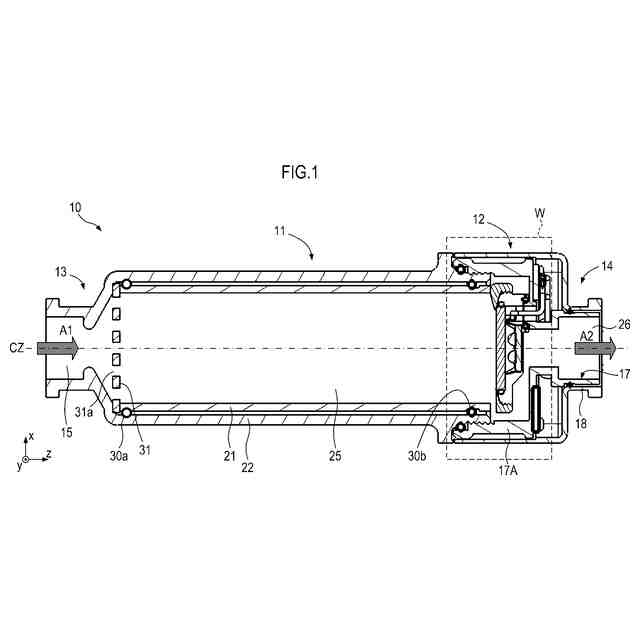

第１の実施形態の流体除菌装置の中心軸を通る断面を示す断面図である。
図１に示す光源部及びその周囲の領域を拡大して示す断面図である。

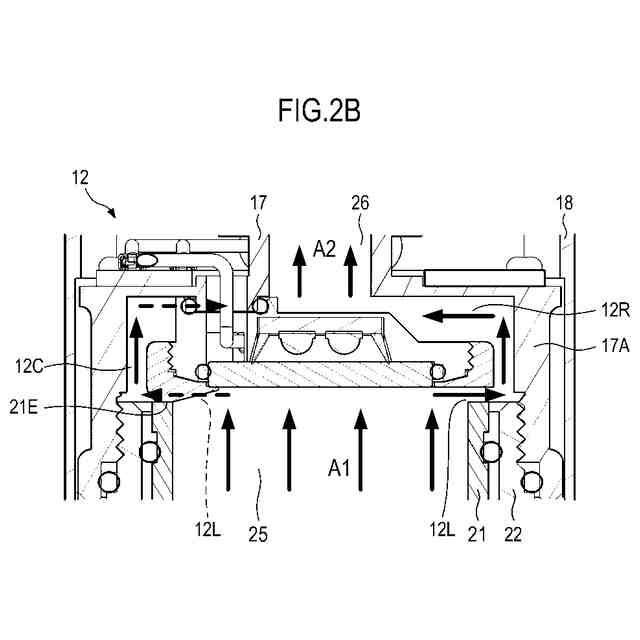

領域Ｗにおける流体Ａ１のフローを模式的に示す断面図である。

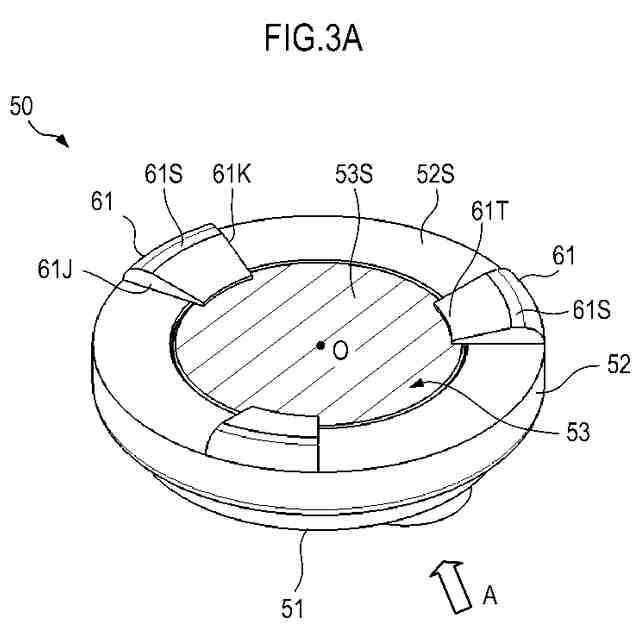

光源モジュールの斜視図である。

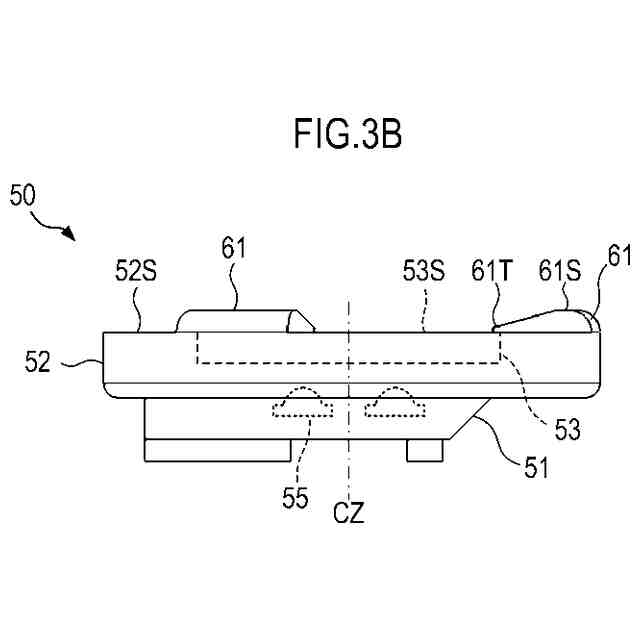

光源モジュールを側方方向から見た場合の側方視による図である。
光源カバーが、カバー本体部に対して着脱可能な複数の突起部を有する場合を示す図である。
本実施形態の改変例１の光源モジュールを模式的に示す斜視図である。
本実施形態の改変例２の光源モジュールを模式的に示す斜視図である。
本実施形態の改変例３の光源モジュールを模式的に示す斜視図である。
本実施形態の改変例４の光源モジュールを模式的に示す側方視による図である。
本実施形態の改変例５の光源モジュールを模式的に示す側方視による図である。
【発明を実施するための形態】
【００１０】
以下においては、本発明の好適な実施形態について説明するが、これらを適宜改変し、組合せてもよい。また、以下の説明及び添付図面において、実質的に同一又は等価な部分には同一の参照符を付して説明する。
（【００１１】以降は省略されています）
