公開番号2025153446
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055934
出願日2024-03-29
発明の名称電解水生成装置
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類C02F 1/461 20230101AFI20251002BHJP(水,廃水,下水または汚泥の処理)
要約【課題】空気浄化装置に使用される電解水生成装置において、電極の短絡検査における検査治具の取り付けを容易にすることを目的とする。
【解決手段】第1電極板51から上方に延びる細長板状の第1接続板53と、第1接続板53における上部に電気的に接続された第1電線54と、第2電極板52から上方に延びる細長板状の第2接続板55と、第2接続板55における上部に電気的に接続された第2電線56と、第1接続板53は、第1電極板51の外面側から見て、第2接続板55と重ならない第1接続板領域67を有し、第2接続板55は、第1電極板51の外面側から見て、第1接続板53と重ならない第2接続板領域68を有し、電極ケース50には、第1接続板領域67の近傍に第1ケース孔69と、第2接続板領域68の近傍に第2ケース孔70と、を有することを特徴としている電解水生成装置。
【選択図】図15
特許請求の範囲【請求項１】
電極ケースと、前記電極ケース内に設けられた板状の第１電極板と第２電極板と、を有し、前記第１電極板と前記第２電極板とは所定の距離を有して上下方向に延びる面で対向するように配置され、前記第１電極板と前記第２電極板の極性を互いに異ならしめて被処理水を電気分解して電解水を生成する電解水生成装置において、
前記第１電極板から上方に延びる細長板状の第１接続板と、
前記第１接続板における上部に電気的に接続された第１電線と、
前記第２電極板から上方に延びる細長板状の第２接続板と、
前記第２接続板における上部に電気的に接続された第２電線と、
前記第１接続板は、前記第１電極板の外面側から見て、前記第２接続板と重ならない第１接続板領域を有し、
前記第２接続板は、前記第１電極板の外面側から見て、前記第１接続板と重ならない第２接続板領域を有し、
前記電極ケースには、前記第１接続板領域の近傍に第１ケース孔と、前記第２接続板領域の近傍に第２ケース孔と、を有することを特徴としている電解水生成装置。
続きを表示（約 520 文字）【請求項２】
前記第１接続板と前記第２接続板は、前記第１電極板における外面側から見ると、前記第１接続板における上部と前記第２接続板における上部とが所定の距離を有するＶ字形状を成し、
前記第１ケース孔は、Ｖ字形状である前記第１接続板と前記第２接続板における前記第１接続板の外側に設けられ、
前記第２ケース孔は、Ｖ字形状である前記第１接続板と前記第２接続板における前記第２接続板の外側に設けられることを特徴としている請求項１に記載の電解水生成装置。
【請求項３】
前記第１ケース孔は、上下方向に長い長孔形状であり、前記第１接続板側の周縁は、前記第１接続板の外側の周縁と平行であり、
前記第２ケース孔は、上下方向に長い長孔形状であり、前記第２接続板側の周縁は、前記第２接続板の外側の周縁と平行であることを特徴としている請求項２に記載の電解水生成装置。
【請求項４】
前記電極ケースは、前記第１電極板における外面側から見ると、前記第１接続板と前記第２接続板との間には、前記第１電線と前記第２電線を仮固定するテンション抑制部を有することを特徴としている請求項２または３に記載の電解水生成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、水に通電することにより電解水を生成する電解水生成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来の電解水生成装置は、少なくとも一対の電極を備え、この電極の極性を互いに異ならしめて被処理水を電気分解して電解水を生成する電解水生成装置が知られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第４７４９２６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような従来の電解水生成装置では、一対の電極板に電気的に接続された接続板の面が対向し、それぞれの接続板の長辺同士が平行に設置されている。電解水生成装置は、１対の電極が短絡していないかを確認するために、ぞれぞれの接続板に検査装置の検査治具を取り付ける必要がある。検査治具を接続板に取り付けるとき、接続板の長辺同士が平行に設置されている場合、接続板の片側方向から見たときに、手前側の接続板に触れないように、奥側の接続板に検査治具を取り付けることが困難であるという課題を有していた。
【０００５】
そこで本発明は、上記従来の課題を解決するものであり、接続板の片側方向から検査治具を取り付けやすくすることを目的とする。
【課題を解決するための手段】
【０００６】
そして、この目的を達成するために、本発明に係る電解水生成装置は、
電極ケースと、前記電極ケース内に設けられた板状の第１電極板と第２電極板と、を有し、前記第１電極板と前記第２電極板とは所定の距離を有して上下方向に延びる面で対向するように配置され、前記第１電極板と前記第２電極板の極性を互いに異ならしめて被処理水を電気分解して電解水を生成する電解水生成装置において、
前記第１電極板から上方に延びる細長板状の第１接続板と、
前記第１接続板における上部に電気的に接続された第１電線と、
前記第２電極板から上方に延びる細長板状の第２接続板と、
前記第２接続板における上部に電気的に接続された第２電線と、
前記第１接続板は、前記第１電極板の外面側から見て、前記第２接続板と重ならない第１接続板領域を有し、
前記第２接続板は、前記第１電極板の外面側から見て、前記第１接続板と重ならない第２接続板領域を有し、
前記電極ケースには、前記第１接続板領域の近傍に第１ケース孔と、前記第２接続板領域の近傍に第２ケース孔と、を有するものであり、これにより所期の目的を達成するものである。
【発明の効果】
【０００７】
本発明によれば、電極の短絡検査における検査治具の取り付けが容易になるという効果を得ることができる。
【図面の簡単な説明】
【０００８】

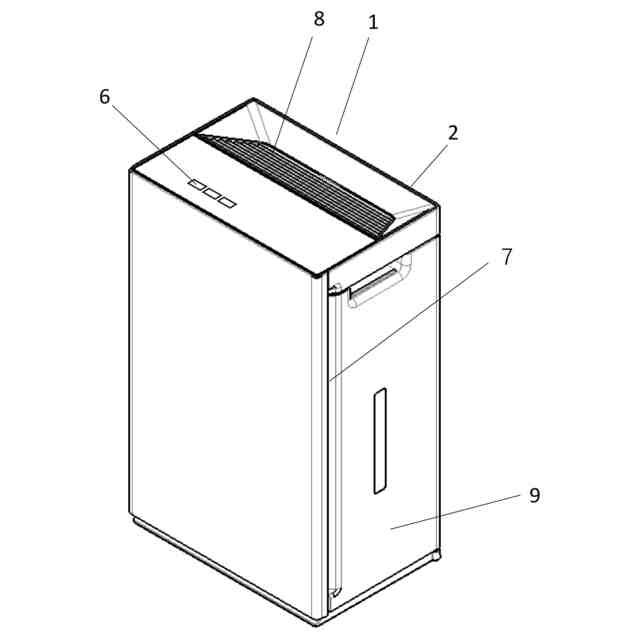

本発明の実施の形態１の電解水生成装置を搭載した空気浄化装置の斜視図

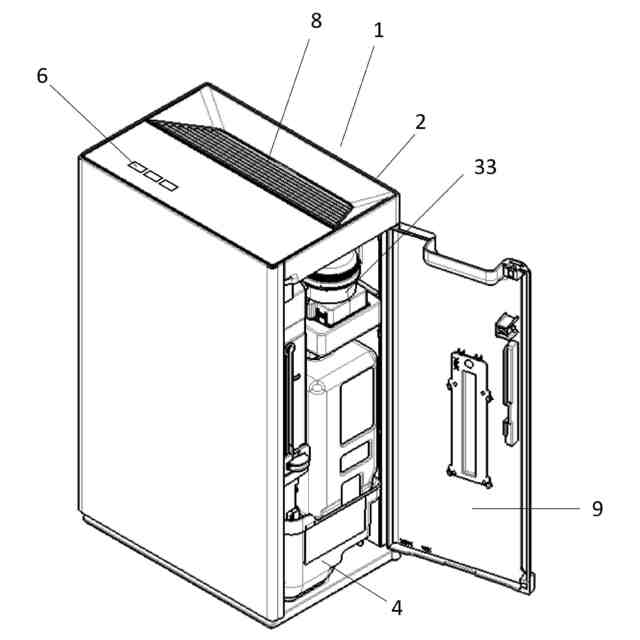

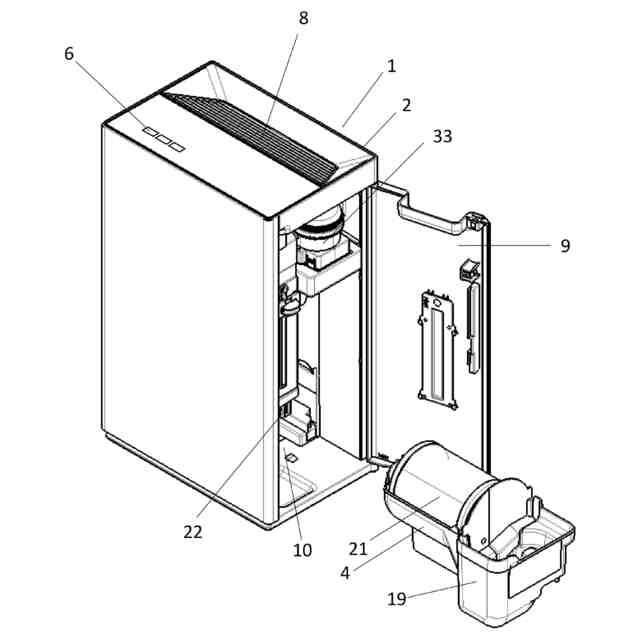

同電解水生成装置を搭載した空気浄化装置のパネルを開いた状態の斜視図
同電解水生成装置を搭載した空気浄化装置の前面に向かって右側から見た断面構成を示す図

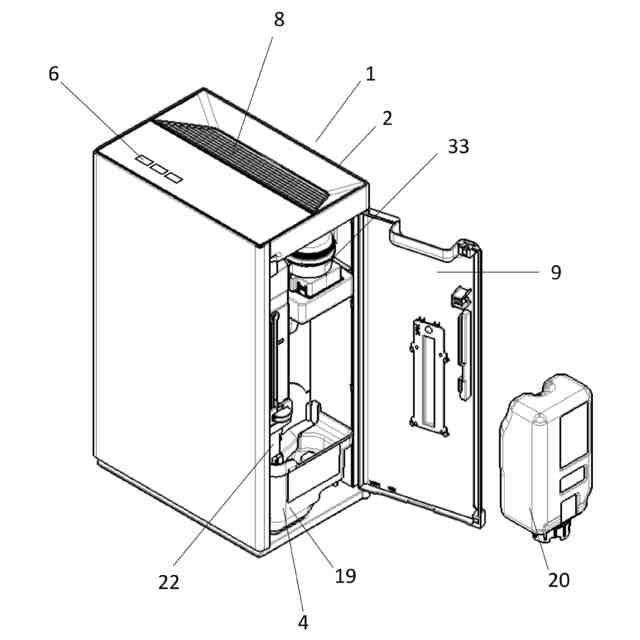

同電解水生成装置を搭載した空気浄化装置の一部分解斜視図
同電解水生成装置を搭載した空気浄化装置の一部分解斜視図
同電解水生成装置を搭載した空気浄化装置のタンク部材の分解斜視図
同電解水生成装置を搭載した空気浄化装置のタンク部材の断面構成を示す図

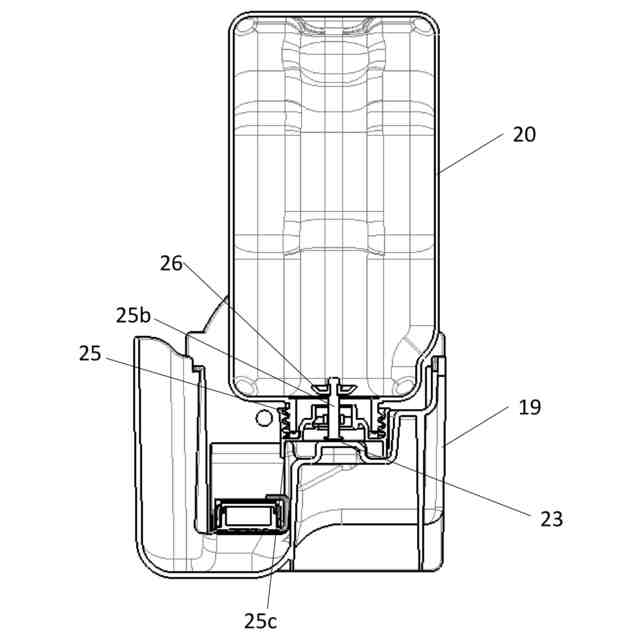

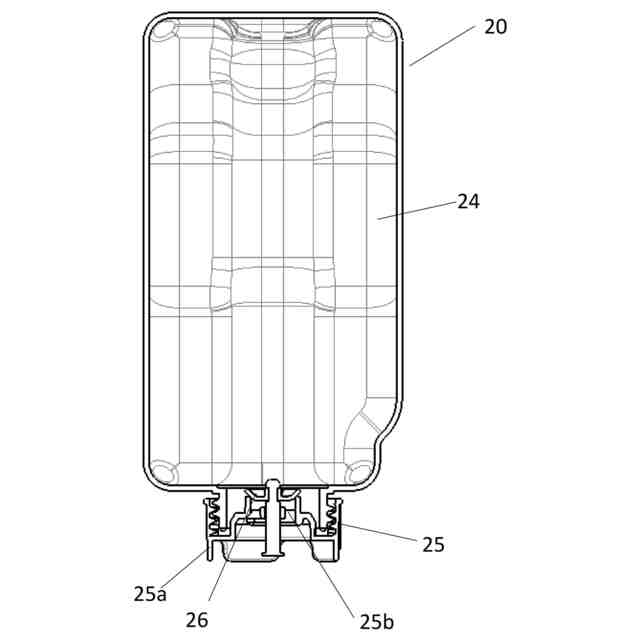

同電解水生成装置を搭載した空気浄化装置の貯水容器の断面構成を示す図

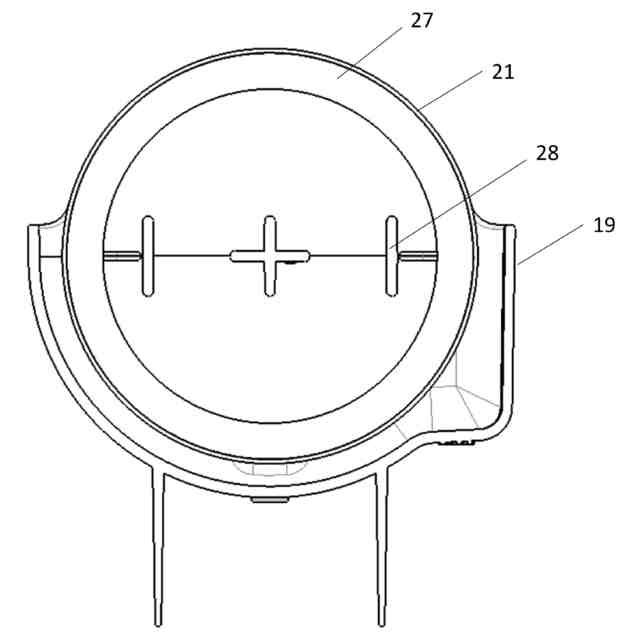

同電解水生成装置を搭載した空気浄化装置の貯水容器の断面構成を示す図

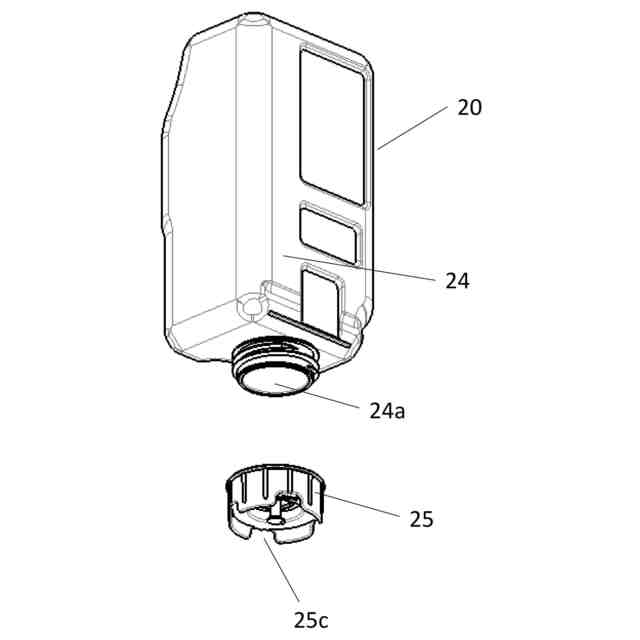

同電解水生成装置を搭載した空気浄化装置の貯水容器の斜視図
同電解水生成装置を搭載した空気浄化装置の塩自動投入部の斜視図
同電解水生成装置を搭載した空気浄化装置の塩自動投入部断面構成を示す図
同電解水生成装置の斜視図
同電解水生成装置の分解斜視図

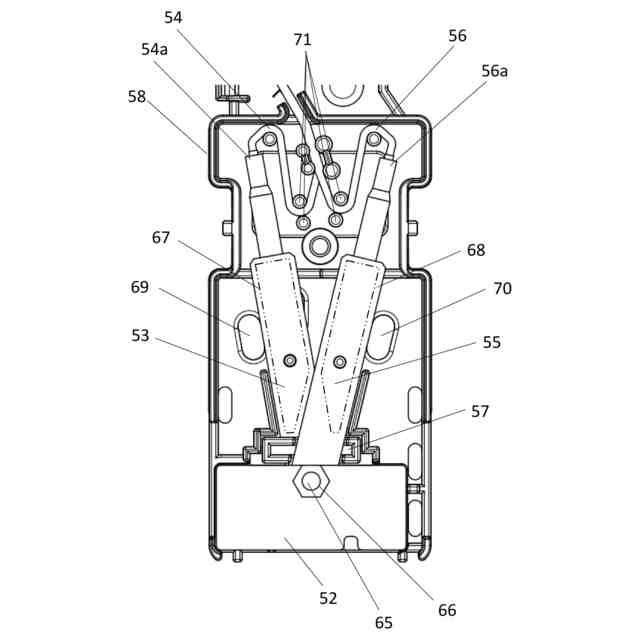

同電解水生成装置の内部を示す図
【発明を実施するための形態】
【０００９】
（実施の形態１）
本開示の第１の実施の形態について図面を参照して説明する。
【００１０】
図１、および図２は、本開示の第１の実施の形態の電解水生成装置を搭載した空気浄化装置１の斜視図である。なお、図１は、電解水生成装置を搭載した空気浄化装置を前面側の斜め上方から見た図である。図２は、パネルを開いた空気浄化装置１を前面側の斜め上方から見た図である。また、図３は、電解水生成装置を搭載した空気浄化装置１を前面に向かって右側から見た断面構成を示す図である。
（【００１１】以降は省略されています）
