公開番号2025139061
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037788
出願日2024-03-12
発明の名称タッチパネルの取付構造
出願人株式会社JVCケンウッド
代理人個人,個人,個人
主分類G06F 3/041 20060101AFI20250918BHJP(計算;計数)
要約【課題】パネル枠に対して適正な位置にタッチパネルを固定することが可能なタッチパネルの取付構造を提供する。
【解決手段】パネル枠100の上辺部H1に沿った内側面の2箇所に、2個のヒンジ11a、11bと、2個ヒンジ11a、11bに連結され上辺部H1に沿って変位可能な揺動部12と、揺動部12に形成されたボス13からなるヒンジ部材1L、1Rが形成されている。タッチパネル200には、パネル枠100への取り付け位置において、ボス13に対して、上辺部H1に沿う第1の方向に所定距離L1だけオフセットした位置に、開口部21L、21Rが形成されている。開口部21L、21Rを、ボス13に嵌合してタッチパネル200をパネル枠100に取り付ける。
【選択図】図7
特許請求の範囲【請求項１】
矩形状を有するパネル枠内にタッチパネルを取り付ける取付構造であって、
前記パネル枠には、
第１の辺に沿った内側面の少なくとも１箇所に、２個のヒンジと、前記２個のヒンジに連結され前記第１の辺に沿って変位可能な揺動部と、前記揺動部に形成された第１のボスと、からなるヒンジ部材が形成されており、
前記タッチパネルには、
前記パネル枠への取り付け位置において、前記第１のボスに対して、前記第１の辺に沿う第１の方向に所定距離だけオフセットした位置に、挿入部が形成されており、
前記挿入部を、前記第１のボスに嵌合して前記タッチパネルを前記パネル枠に取り付ける
タッチパネルの取付構造。
続きを表示（約 560 文字）【請求項２】
前記ヒンジ部材は、前記パネル枠の前記第１の辺に沿った内側面の２箇所に設置されており、
前記挿入部は、前記タッチパネルにおける前記第１の方向に沿った２箇所に形成されており、
２つの挿入部を、２つのヒンジ部材に形成された前記第１のボスに嵌合して、前記パネル枠に前記タッチパネルを取り付ける
請求項１に記載のタッチパネルの取付構造。
【請求項３】
前記ヒンジ部材は、前記パネル枠の第１の辺に沿った内側面の、一端側の１箇所にのみ設けられており、前記内側面の他端側には、第２のボスが形成されており、
前記挿入部は、前記タッチパネルにおける前記第１の方向に沿った２箇所に形成されており、
２箇所の前記挿入部は、それぞれ前記第１のボス及び第２のボスに嵌合し、
前記第２のボスに嵌合する挿入部は、前記第１の辺の方向に沿って広がる長孔である
請求項１に記載のタッチパネルの取付構造。
【請求項４】
前記パネル枠の前記第１の辺に交差し、前記第１のボスが前記挿入部と嵌合することにより前記ヒンジ部が付勢する側となる第２の辺の内側面には、突起部が形成されている
請求項１～３のいずれか１項に記載のタッチパネルの取付構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タッチパネルの取付構造に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
車両に搭載されるナビゲーションシステムのディスプレイ、或いはタブレット端末などのタッチパネルディスプレイは、液晶表示パネルの前面に位置する、矩形状を有するパネル枠の内側面にタッチパネルを収納した構成を有している。タッチパネルをパネル枠に取り付ける方法として、特許文献１に開示された技術が提案されている。
【０００３】
特許文献１には、第１電極基板の下面に凹部を設け、ケースの内側底面に凸部を設け、凹部と凸部を嵌合させることにより、基板アセンブリをケースに対して位置決めすることが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１６０１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に開示された技術は、基板アセンブリをケースの内側面に寄せ止めする構成ではないので、基板アセンブリをケースに対して適正な位置に固定することができない。即ち、ケースに形成されている基板アセンブリの収納スペースは、公差を考慮して基板アセンブリよりも大きめにしている。従って、ボスと開口部を嵌合させて固定する方法では、長期間の使用により基板アセンブリとケースとの間に隙間が発生し、ガタが生じる可能性がある。
【０００６】
本発明は、このような従来の課題を解決するためになされたものであり、その目的とするところは、パネル枠に対して適正な位置にタッチパネルを固定することが可能なタッチパネルの取付構造を提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明に係るタッチパネルの取付構造は、矩形状を有するパネル枠内にタッチパネルを取り付ける取付構造であって、前記パネル枠には、第１の辺に沿った内側面の少なくとも１箇所に、２個のヒンジと、前記２個のヒンジに連結され前記第１の辺に沿って変位可能な揺動部と、前記揺動部に形成された第１のボスと、からなるヒンジ部材が形成されており、前記タッチパネルには、前記パネル枠への取り付け位置において、前記第１のボスに対して、前記第１の辺に沿う第１の方向に所定距離だけオフセットした位置に、挿入部が形成されており、前記挿入部を、前記第１のボスに嵌合して前記タッチパネルを前記パネル枠に取り付ける。
【発明の効果】
【０００８】
本発明では、パネル枠に対して適正な位置にタッチパネルを固定することが可能になる。
【図面の簡単な説明】
【０００９】

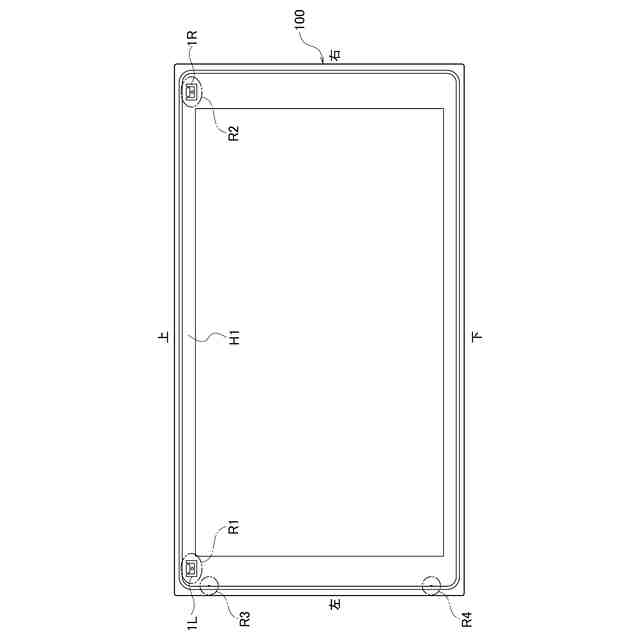

図１は、第１実施形態に係る取付構造に用いるパネル枠の正面図である。

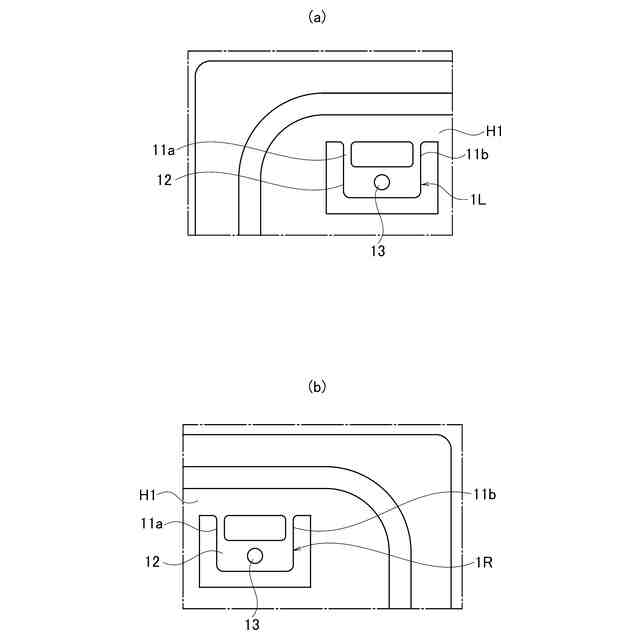

図２は、パネル枠に形成されるヒンジ部材の構成を示す説明図であり、（ａ）は左側、（ｂ）は右側のヒンジ部材を示す。

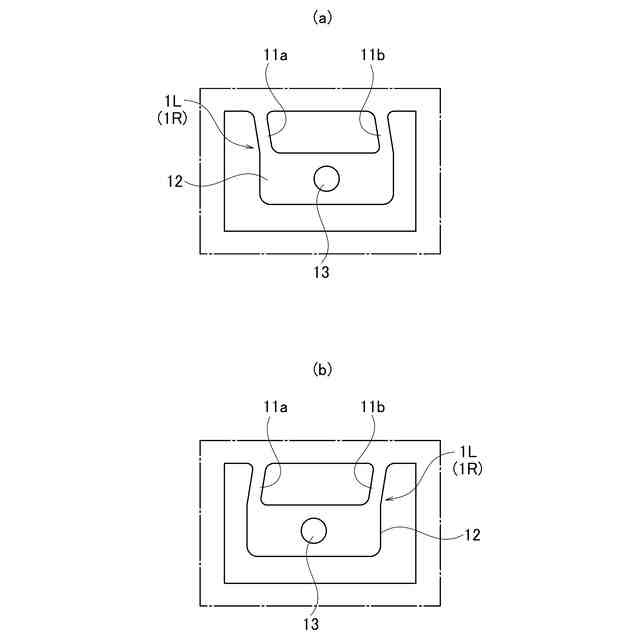

図３は、ヒンジ部材が左右に変位した様子を示す説明図であり、（ａ）は右側に変位した状態、（ｂ）は左側に変位した状態を示す。

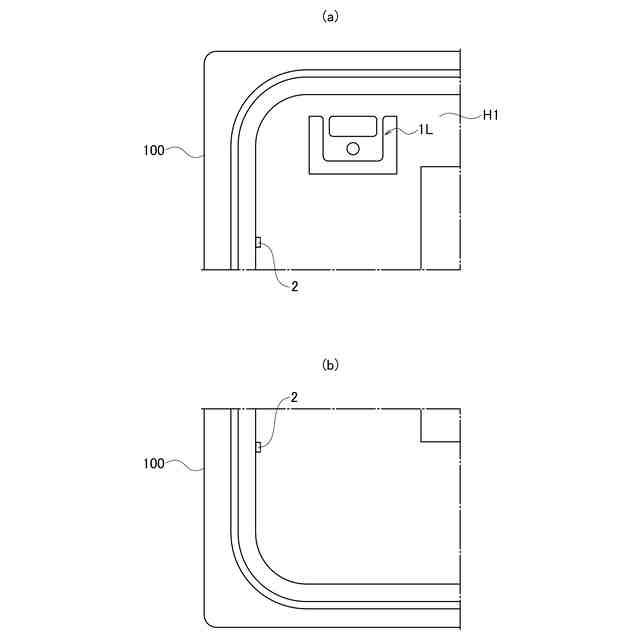

図４は、パネル枠に形成されるリブを示す説明図であり、（ａ）は左上に形成されるリブ、（ｂ）は右上に形成されるリブを示す。

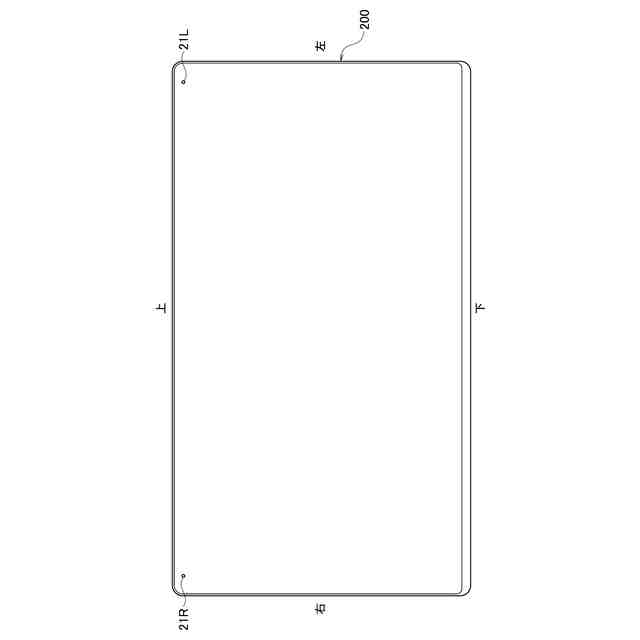

図５Ａは、タッチパネルの正面図である。

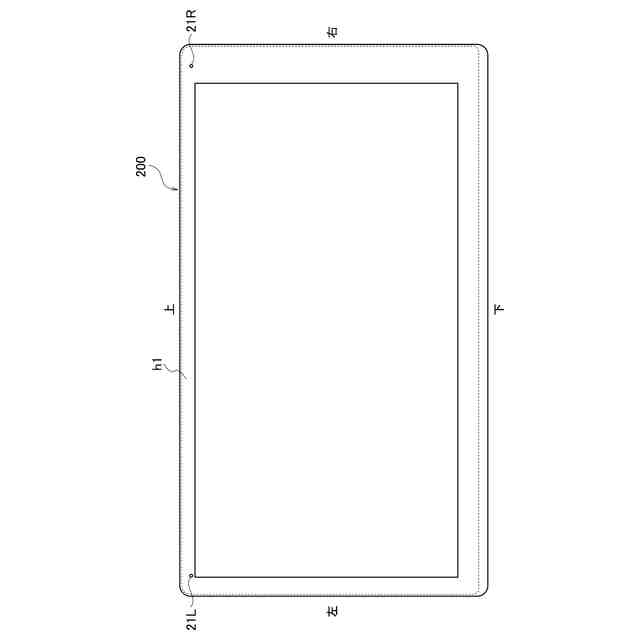

図５Ｂは、タッチパネルの裏面図である。

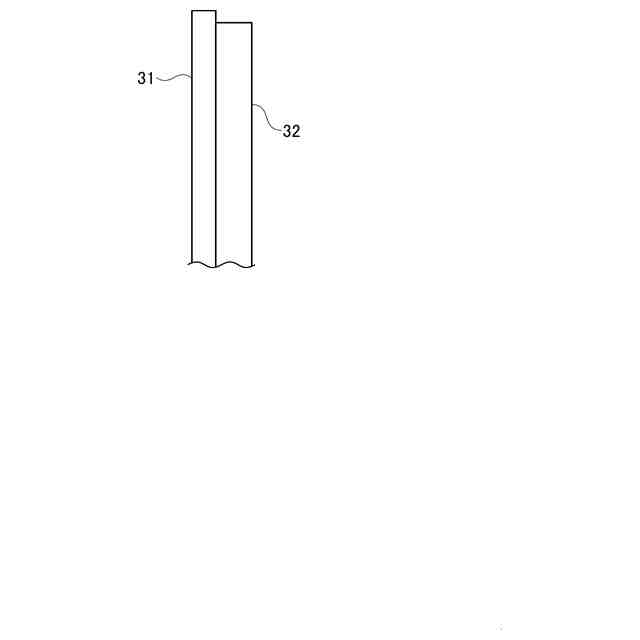

図６は、タッチパネルの要部の側面図である。

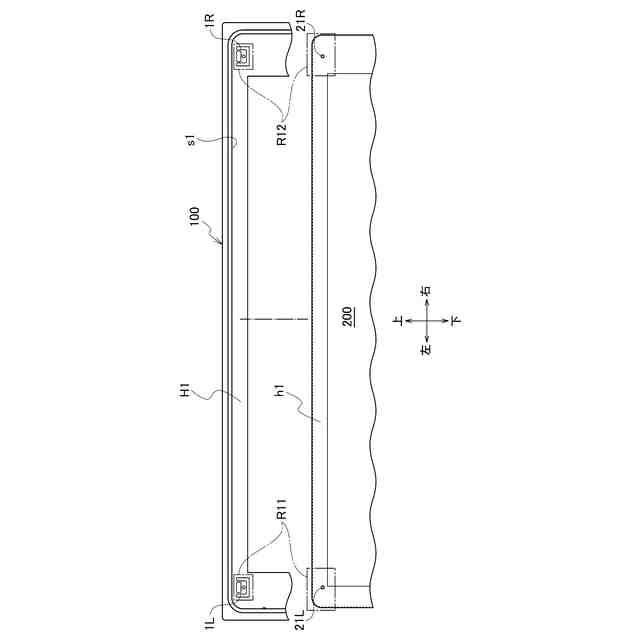

図７は、パネル枠のヒンジ部材に、タッチパネルの開口部を嵌合する様子を示す説明図である。

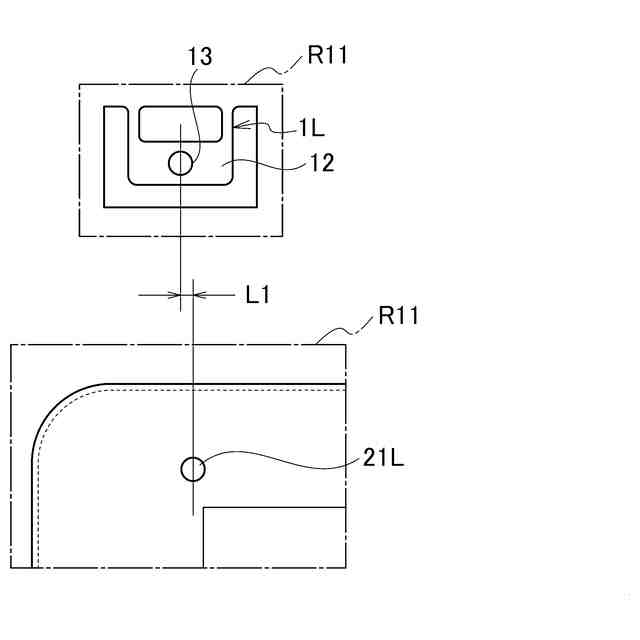

図８Ａは、左側のヒンジ部材に形成されるボスと、タッチパネルに形成される左側の開口部に生じるオフセットを示す説明図である。
図８Ｂは、右側のヒンジ部材に形成されるボスと、タッチパネルに形成される右側の開口部に生じるオフセットを示す説明図である。
図９は、第１実施形態の変形例に係る取付構造に用いるパネル枠を示す正面図である。
図１０は、第２実施形態に係る取付構造を示す説明図であり、（ａ）はパネル枠の右側上端、（ｂ）はタッチパネルの右側上端を示す。
【発明を実施するための形態】
【００１０】
［第１実施形態の説明］
以下、図面を参照して実施形態について説明する。図１は、第１実施形態に係るタッチパネルの取付構造が適用されたパネル枠１００の構成を示す説明図である。図２は、パネル枠１００に形成されるヒンジ部材の構成を示す説明図であり、図１の符号Ｒ１、Ｒ２に示す領域の拡大図である。
（【００１１】以降は省略されています）
