公開番号2025138318
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037342
出願日2024-03-11
発明の名称携帯機器保持用のアタッチメント,携帯機器の保持構造,及び保持方法
出願人株式会社JVCケンウッド
代理人個人,個人,個人
主分類H04M 1/11 20060101AFI20250917BHJP(電気通信技術)
要約【課題】コスト高となりにくく、振動で飛び出しにくく、容易に取り外すことができる携帯機器保持用のアタッチメントを提供する。
【解決手段】携帯機器保持用のアタッチメント(2)は、スマートフォンを保持するホルダ(1)に取り付けられて用いられ、矩形平板状に形成され携帯機器(3)のクリップ部(32)が第1の方向に係合可能なベース部(21)と、第1の方向に直交する第2の方向に対向する領域であるベース部(21)の縁部から同じ向きに突出する一対の側壁部(22,23)と、を有して断面コ字状に形成されている。ベース部(21)の内面(21a)を第2の方向に2分割して第1領域(AR1)と第2領域(AR2)としたときに、第2領域(AR2)は平坦であり、第1領域(AR1)は、第1の方向の一方側が平坦とされ、他方側に、第1の方向の断面が略三角形状で内面(21a)から突出し第2の方向に延びる係合凸部(251)が第1の方向に複数並設された係合部(25)が設けられている。
【選択図】図2B
特許請求の範囲【請求項１】
スマートフォンを保持するホルダに取り付けられて用いられ、
矩形平板状に形成され携帯機器のクリップ部が第１の方向に係合可能なベース部と、前記第１の方向に直交する第２の方向に対向する領域である前記ベース部の縁部から同じ向きに突出する一対の側壁部と、を有して断面コ字状に形成され、
前記ベース部の内面を前記第２の方向に２分割して第１領域と第２領域としたときに、
前記第２領域は平坦であり、
前記第１領域は、前記第１の方向の一方側が平坦とされ、他方側に、前記第１の方向の断面が略三角形状で前記内面から突出し前記第２の方向に延びる係合凸部が前記第１の方向に複数並設された係合部が設けられた携帯機器保持用のアタッチメント。
続きを表示（約 1,000 文字）【請求項２】
前記内面の前記第１の方向の一方側において前記第１領域と前記第２領域とに跨ると共に前記第２領域に向かうにしたがって前記内面からの突出高さが高くなる傾斜面を有して前記第１の方向に延びるよう形成されたガイド部を有する請求項１記載の携帯機器保持用のアタッチメント。
【請求項３】
前記係合凸部は、前記第２領域の側の端部が、前記端部に向かうほど突出高さが高くなる傾斜部とされている請求項１記載の携帯機器保持用のアタッチメント。
【請求項４】
前記係合凸部は、前記第２領域の側の端部において、頂部が前記端部に向かうほど前記第１の方向の前記一方側に曲がる湾曲部とされている請求項１記載の携帯機器保持用のアタッチメント。
【請求項５】
ベース板を有し前記ベース板に載置されたスマートフォンを保持可能なホルダと、
前記ベース板に載置されて前記ホルダに保持されたアタッチメントと、
を備え、
前記アタッチメントは請求項１～４のいずれか１項に記載の携帯機器保持用のアタッチメントであって、前記一対の側壁部が前記ベース板の側となる向きに保持されて、前記ホルダの前記ベース板と前記アタッチメントの前記ベース部との間に空間が形成されており、
クリップ腕部を有するクリップ部を備えた携帯機器を、前記クリップ部のクリップ腕部を前記空間内の前記アタッチメントの前記第１領域に前記一方側から進入させて前記係合部に係合させることで保持し、
保持した前記携帯機器を、前記第２領域に横スライドさせて前記クリップ腕部と前記係合部との係合を解除してから、前記一方側に向け移動させることで前記空間から離脱して抜き取ることができる、携帯機器の保持構造。
【請求項６】
クリップ部を備えた携帯機器を保持するアタッチメントを、
第１の方向の一方側を平坦面とし他方側に前記クリップ部と係合する係合部を設けた第１領域と、前記第１領域に対し前記第１の方向と直交する第２の方向に隣接する平坦面の第２領域とを有するよう形成し、
前記携帯機器を、前記第１領域に、前記第１の方向の一方側から前記クリップ部に挟みながら進入させて前記係合部に係合する保持状態とし、
前記保持状態の携帯機器を、前記第２の方向に横スライドさせて前記クリップ部と前記係合部との係合が解除する第２領域に移動してから、前記第１の方向の一方側に向け移動することで前記アタッチメントから取り外すことができる、携帯機器の保持方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、携帯機器保持用のアタッチメント，携帯機器の保持構造，及び保持方法に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
携帯無線機などの携帯機器を壁面などに保持させる保持構造が特許文献１に記載されている。特許文献１に記載された保持構造は、挿入孔を形成する係合凹部形成部材を有するベース板と、ベース板の挿入孔に係合させるクリップを有し携帯無線機を挟着可能なホルダ本体とを有する。そして、ベース板を、携帯無線機を保持させたい壁面などに予め固定しておき、携帯無線機を挟着したホルダ本体のクリップを、ベース板の挿入孔に係合させる。これにより、携帯無線機を壁面などに保持させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開平８－２１４０５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スマートフォンの普及に伴い、スマートフォンを自動車のダッシュボードに保持させるための汎用ホルダも普及している。このホルダは、例えば、ダッシュボードに固定される背板と、背板から居室側に突出し、スマートフォンの下縁を支持する底壁部と、スマートフォンの両側面を弾性的に挟持する複数の腕部とを有する。この構造のホルダは、外形寸法の違いが小さい種々のスマートフォンを保持できて高い汎用性を有する。
一方、携帯無線機は、一般的に、使用者のポケット或いはベルトなどに容易に保持させることができるよう背面にクリップを有する、或いはクリップを装着可能とされている。
【０００５】
ベルトに引っ掛けるためのクリップを有する携帯機器である例えば携帯無線機を、例えばダッシュボードに保持させるために特許文献１に記載された保持構造を採用する場合、携帯無線機とスマートフォンとは外形形状が大きく異なるため、ホルダにスマートフォン用のホルダを利用することができない。すなわち、携帯無線機の外形形状に合わせた専用のホルダを用いる必要がありコスト高となる。また、その保持構造が、クリップをベース板に摺動させて挿入する構造の場合、自動車の激しい上下振動で携帯無線機が飛び出して外れてしまう虞がある。このような携帯無線機の飛び出しを避けるために、クリップとベース板とに波板状の係合構造を採用することが検討されるが、取り外しの際には、波板状の係合を解除するためクリップ先端を指で開くなどして抜き取る必要があり、取り外しが必ずしも容易とは言えない。
そのため、コスト高となりにくく、振動で飛び出すことがなく、容易に取り外すことができる携帯機器の保持構造が望まれている。
【０００６】
そこで、本発明の目的は、コスト高となりにくく、振動で飛び出しにくく、容易に取り外すことができる携帯機器保持用のアタッチメント，携帯機器の保持構造，及び保持方法を提供することにある。
【課題を解決するための手段】
【０００７】
上述した課題を解決するために、本発明の実施形態の一態様である携帯機器保持用のアタッチメント及び携帯機器の保持構造は次の構成を有する。
１）スマートフォンを保持するホルダに取り付けられて用いられ、
矩形平板状に形成され携帯機器のクリップ部が第１の方向に係合可能なベース部と、前記第１の方向に直交する第２の方向に対向する領域である前記ベース部の縁部から同じ向きに突出する一対の側壁部と、を有して断面コ字状に形成され、
前記ベース部の内面を前記第２の方向に２分割して第１領域と第２領域としたときに、
前記第２領域は平坦であり、
前記第１領域は、前記第１の方向の一方側が平坦とされ、他方側に、前記第１の方向の断面が略三角形状で前記内面から突出し前記第２の方向に延びる係合凸部が前記第１の方向に複数並設された係合部が設けられた携帯機器保持用のアタッチメントである。
２）ベース板を有し前記ベース板に載置されたスマートフォンを保持可能なホルダと、
前記ベース板に載置されて前記ホルダに保持されたアタッチメントと、
を備え、
前記アタッチメントは１）に記載の携帯機器保持用のアタッチメントであって、前記一対の側壁部が前記ベース板の側となる向きに保持されて、前記ホルダの前記ベース板と前記アタッチメントの前記ベース部との間に空間が形成されており、
クリップ腕部を有するクリップ部を備えた携帯機器を、前記クリップ部のクリップ腕部を前記空間内の前記アタッチメントの前記第１領域に前記一方側から進入させて前記係合部に係合させることで保持し、
保持した前記携帯機器を、前記第２領域に横スライドさせて前記クリップ腕部と前記係合部との係合を解除してから、前記一方側に向け移動させることで前記空間から離脱して抜き取ることができる、携帯機器の保持構造である。
３）クリップ部を備えた携帯機器を保持するアタッチメントを、
第１の方向の一方側を平坦面とし他方側に前記クリップ部と係合する係合部を設けた第１領域と、前記第１領域に対し前記第１の方向と直交する第２の方向に隣接する平坦面の第２領域とを有するよう形成し、
前記携帯機器を、前記第１領域に、前記第１の方向の一方側から前記クリップ部に挟みながら進入させて前記係合部に係合する保持状態とし、
前記保持状態の携帯機器を、前記第２の方向に横スライドさせて前記クリップ部と前記係合部との係合が解除する第２領域に移動してから、前記第１の方向の一方側に向け移動することで前記アタッチメントから取り外すことができる、携帯機器の保持方法である。
【発明の効果】
【０００８】
本発明の携帯機器保持用のアタッチメント，携帯機器の保持構造，及び保持方法によれば、コスト高となりにくく、振動で飛び出しにくく、容易に取り外すことができる、という効果が得られる。
【図面の簡単な説明】
【０００９】

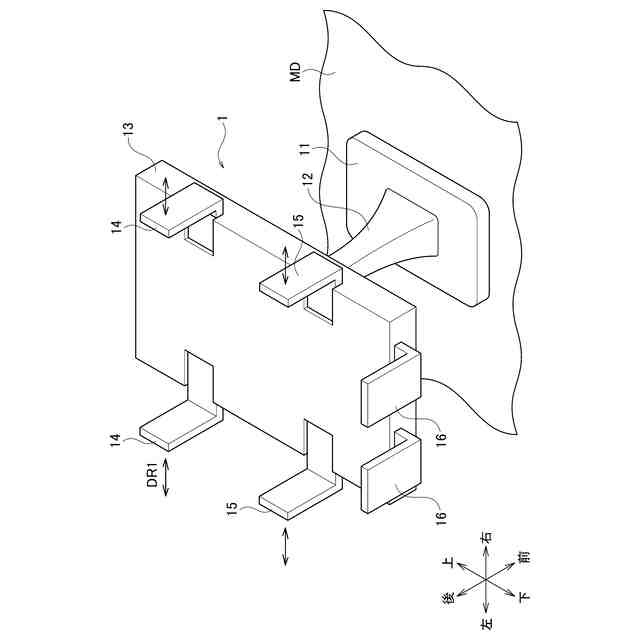

図１は、本発明の携帯機器の保持構造の一態様である保持構造ＨＫにおけるホルダ１を右後斜め下方から見た斜視図である。

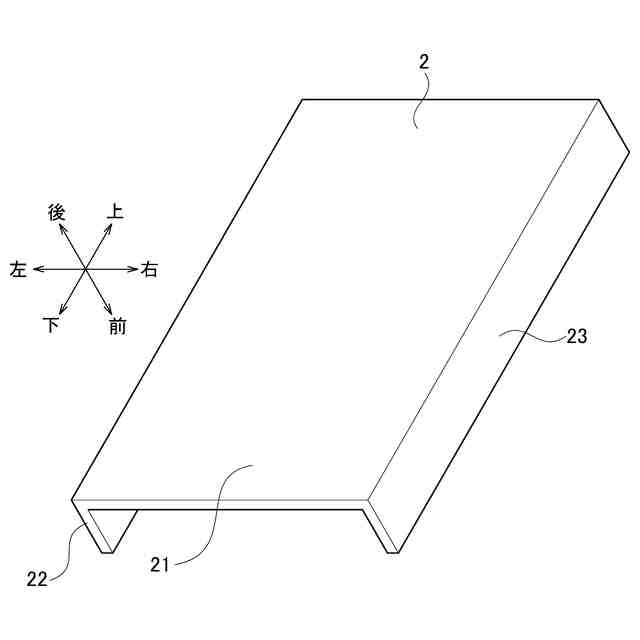

図２Ａは、保持構造ＨＫにおけるアタッチメント２を右後斜め下方から見た斜視図である。

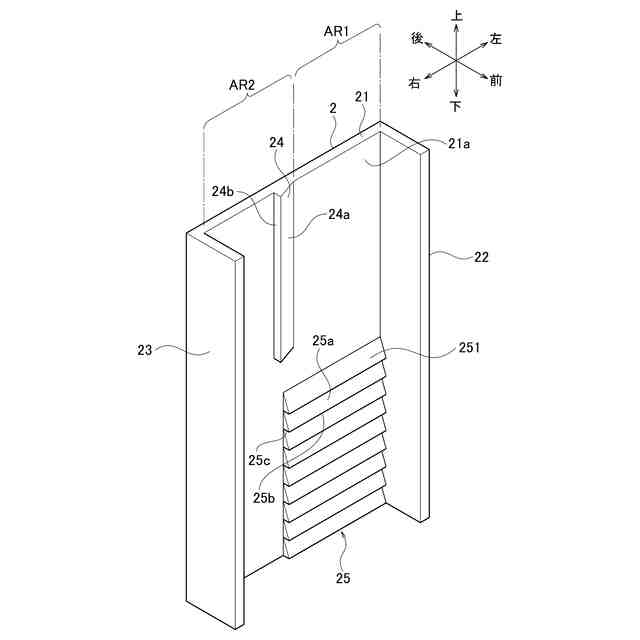

図２Ｂは、アタッチメント２を右前斜め上方から見た斜視図である。
図２Ｃは、アタッチメント２の前面図である。
図３Ａは、保持構造ＨＫにおけるホルダ体ＨＴを右後斜め下方から見た斜視図である。

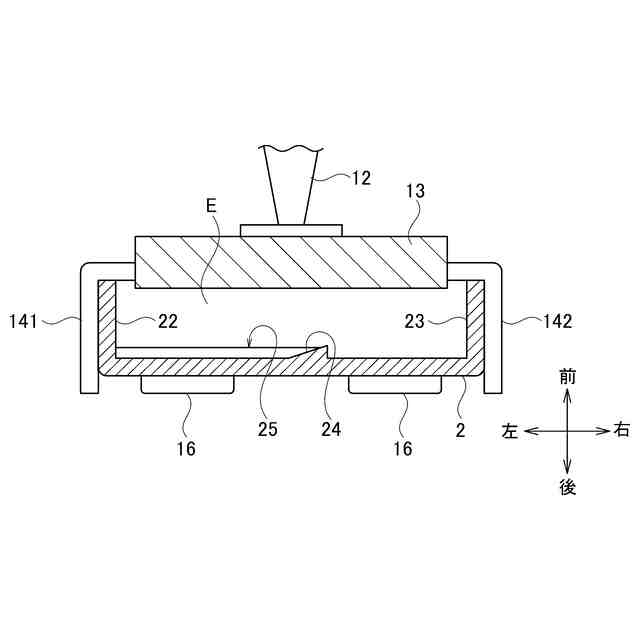

図３Ｂは、図３ＡにおけるＳ３Ｂ－Ｓ３Ｂ位置での断面図である。

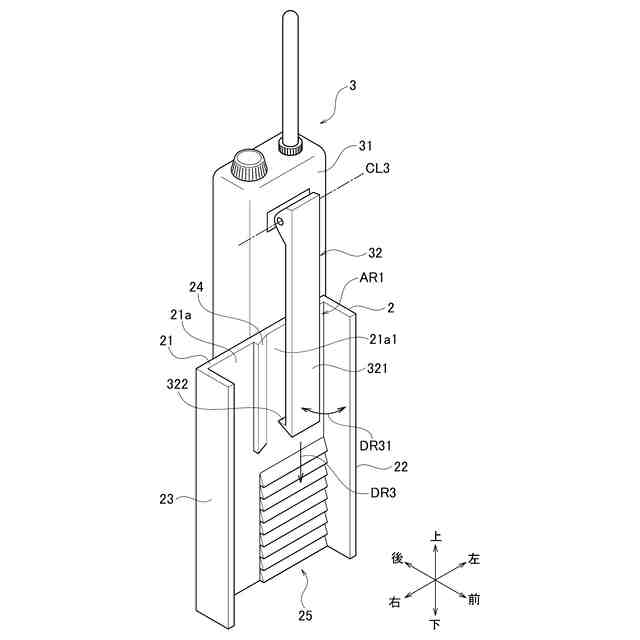

図４Ａは、アタッチメント２に携帯無線機３を保持させる方法を説明するための右前斜め上方から見た第１の斜視図である。

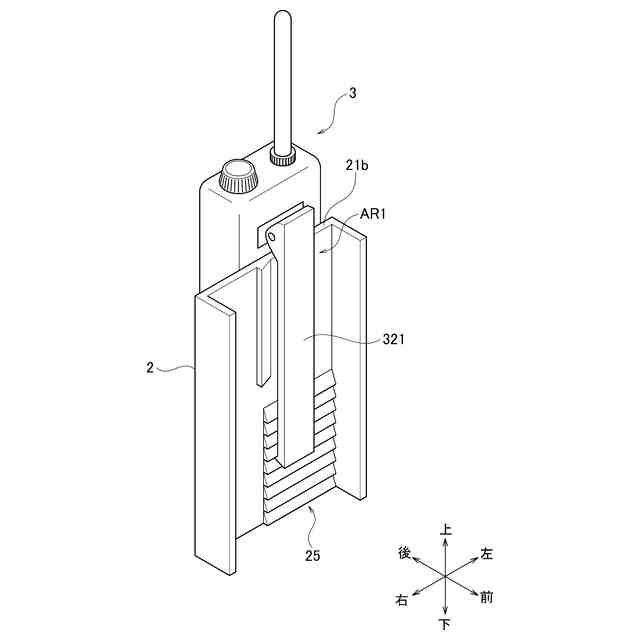

図４Ｂは、アタッチメント２に携帯無線機３を保持させる方法を説明するための右前斜め上方から見た第２の斜視図である。

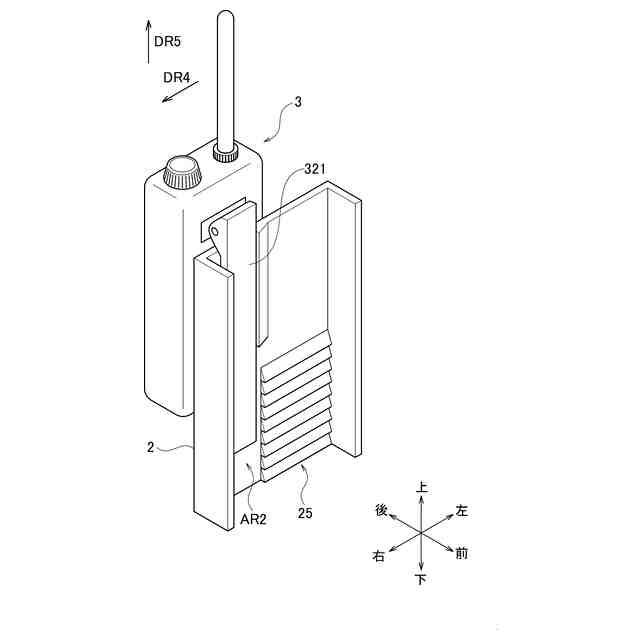

図４Ｃは、アタッチメント２から携帯無線機３を取り外す方法を説明するための右前斜め上方から見た斜視図である。
図４Ｄは、ホルダ体ＨＴに携帯無線機３を保持させた状態を右後斜め下方から見た斜視図である。
図５は、アタッチメント２の変形例１であるアタッチメント２Ａを右前斜め上方から見た斜視図である。
図６は、アタッチメント２の変形例２であるアタッチメント２Ｂの前面図である。
【発明を実施するための形態】
【００１０】
本発明の携帯機器の保持構造の一態様である保持構造ＨＫを、図１～図３Ｂを参照して説明する。図１は、本発明の携帯機器の保持構造の一態様である保持構造ＨＫにおけるホルダ１を右後斜め下方から見た斜視図である。図２Ａは、保持構造ＨＫにおけるアタッチメント２を右後斜め下方から見た斜視図である。図２Ｂは、アタッチメント２を右前斜め上方から見た斜視図である。図２Ｃは、アタッチメント２の前面図である。図３Ａは、保持構造ＨＫにおけるホルダ体ＨＴを右後斜め下方から見た斜視図である。図３Ｂは、図３ＡにおけるＳ３Ｂ－Ｓ３Ｂ位置での断面図である。
（【００１１】以降は省略されています）
