公開番号2025127909
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024911
出願日2024-02-21
発明の名称遠隔監視システム
出願人株式会社国際電気
代理人個人
主分類H04B 17/309 20150101AFI20250826BHJP(電気通信技術)
要約【課題】過去の受信履歴の情報から伝送路の安定度を算出し、当該安定度と現在の受信状況を比較して伝送状態を評価し、伝送運用を適正に支援する遠隔監視システムを提供する。
【解決手段】リモコン端局31が、過去に設置された送信装置10と受信装置20の位置情報と、過去の受信装置20における受信状態の情報とを取得して履歴情報として記憶し、設置されている現在の送信装置10及び受信装置20の位置情報が履歴情報に存在するか否かを検索して、履歴情報に存在する場合には、過去の受信装置20の受信状態の情報に基づいて伝送路の安定度を算出し、当該安定度に対して現在の受信装置20の現在の受信状態の情報により伝送路の伝送状態を評価する遠隔監視システムである。
【選択図】図1
特許請求の範囲【請求項１】
設置される送信装置と受信装置とを備え、前記送信装置又は前記受信装置の設置位置が変更される固定無線システムの伝送状態を監視する監視装置を有する遠隔監視システムであって、
前記監視装置は、
過去に設置された前記送信装置と前記受信装置の位置情報と、前記受信装置における受信状態の情報とを取得して履歴情報として記憶し、
設置されている現在の送信装置及び受信装置の位置情報が前記履歴情報に存在するか否かを検索し、前記履歴情報に存在する場合には、過去の前記受信装置の受信状態の情報に基づいて伝送路の安定度を算出し、当該安定度に対して前記現在の受信装置の現在の受信状態の情報により伝送路の伝送状態を評価することを特徴とする遠隔監視システム。
続きを表示（約 490 文字）【請求項２】
前記監視装置は、過去の前記受信装置の受信状態の情報に基づいて受信信号の変動幅又は分散を演算して伝送路の安定度を算出することを特徴とする請求項１記載の遠隔監視システム。
【請求項３】

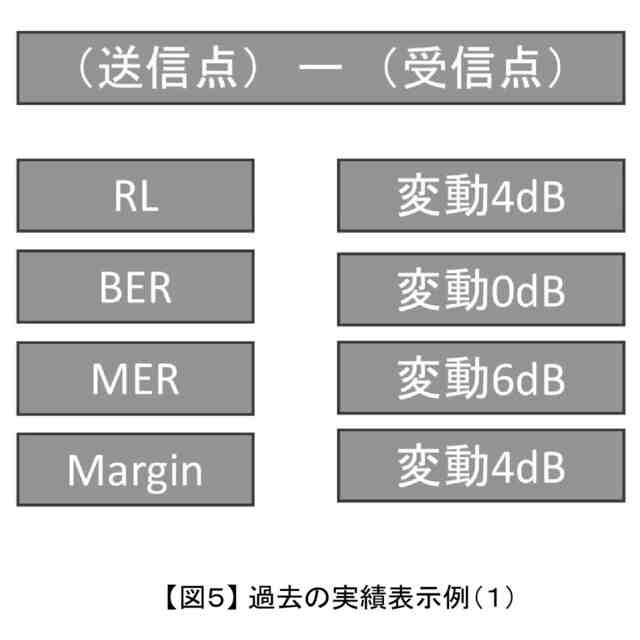

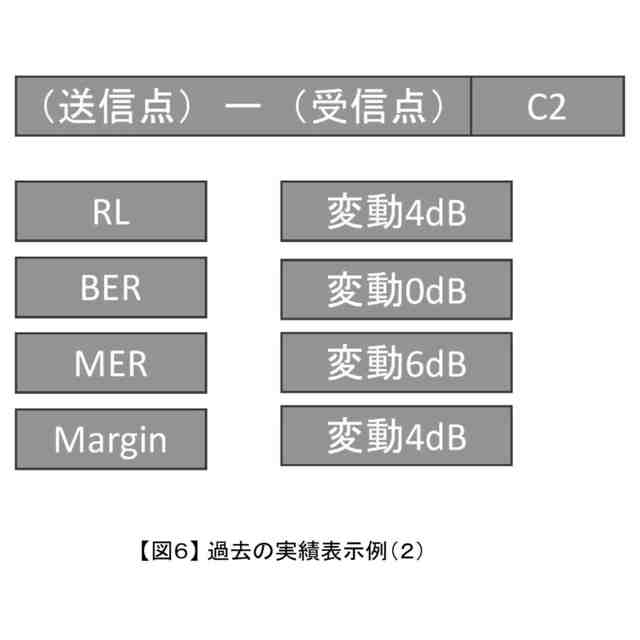

前記監視装置は、表示部を備え、過去の安定度を前記表示部の表示画面に表示することを特徴とする請求項１又は２記載の遠隔監視システム。
【請求項４】

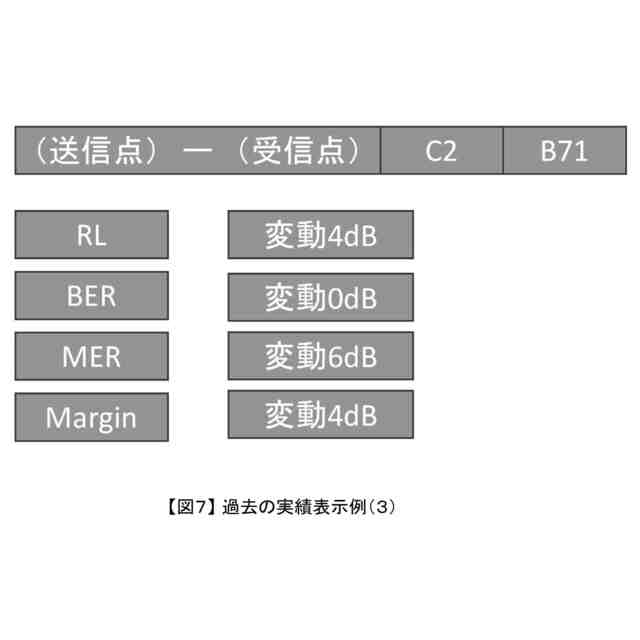

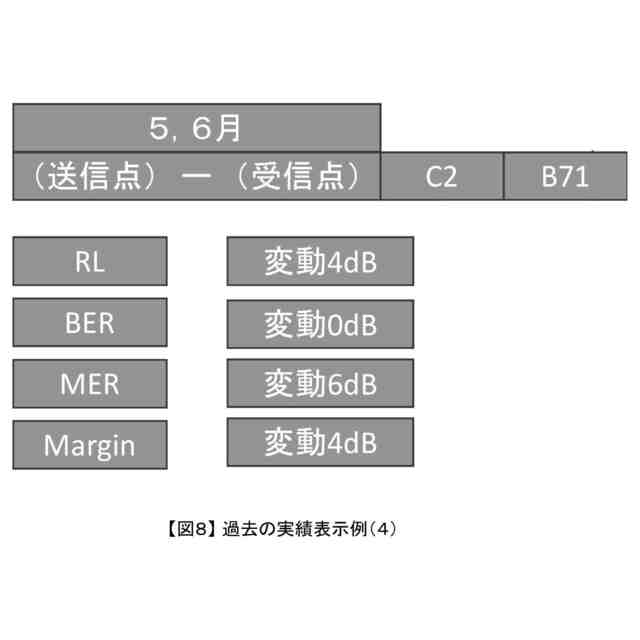

前記監視装置は、過去の実績として前記安定度を逸脱したことがある場合には、当該逸脱した情報を表示することを特徴とする請求項３記載の遠隔監視システム。
【請求項５】
前記監視装置は、前記現在の受信装置の現在の受信状態の情報が前記安定度から逸脱する場合には、当該逸脱した情報を表示することを特徴とする請求項３記載の遠隔監視システム。
【請求項６】

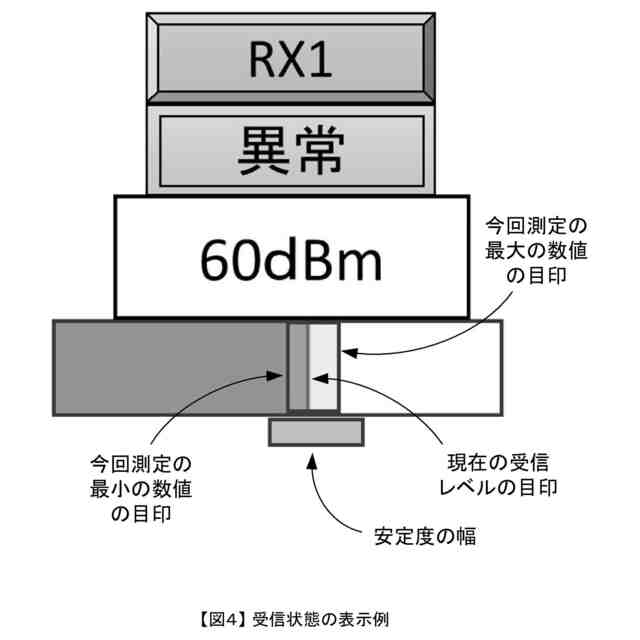

前記監視装置は、前記現在の受信装置における現在の受信状態の数値を表示すると共に受信状態を示す帯状のグラフに過去の安定度を示す幅と前記現在の受信状態の数値の位置を表示することを特徴とする請求項３記載の遠隔監視システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、固定無線システムにおける遠隔監視システムに係り、特に、過去の通信状況から現在の通信状態を評価できる遠隔監視システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
［従来の技術］
従来の固定無線システムには、例えば、放送伝送システムがある。
［従来の放送伝送システム：図９］
従来の放送伝送システムについて図１０を参照しながら説明する。図１０は、従来の放送伝送システムの概略図である。
従来の放送伝送システムは、図１０に示すように、放送局１と、中継局２と、現場の送信局３とから構成されている。
【０００３】
放送局１は、本社に設置され、中継局２は、山の頂上やビルの屋上等の周辺から見通しのよい場所に設置され、送信局３も中継局２を見通せる場所に設置されるようになっている。
放送局１から中継局２を介して送信局３に放送信号が伝送される回線がＳＴＬ（Studio to Transmitter Link）回線であり、送信局３から中継局２を介して放送局１に放送信号が伝送される回線がＴＳＬ（Transmitter to Studio Link）回線である。
以下は、ＴＳＬ回線における各部の処理を示している。
【０００４】
送信局３は、現場で撮影された撮影データをアンテナ３ａから中継局２に送信する。
中継局２は、受信アンテナ２ａと送信アンテナ２ｂを備え、受信アンテナ２ａが、送信局３の送信アンテナ３ａからの撮影データを受信し、増幅等を行って送信アンテナ２ｂから放送局１に撮影データを送信する。
放送局１は、受信アンテナ１ａを備え、中継局２からの撮影データを受信アンテナ１ａで受信して、必要な信号処理を行う。
【０００５】
そして、放送伝送システムにおける送信局３、中継局２、放送局１には、伝送状況を監視し、制御する放送リモコンシステム（単に「リモコンシステム」と称する）が設けられている。
リモコンシステムは、送信装置（図１０では送信局３）と受信装置（図１０では中継局２又は放送局１）の双方に設けられている場合と、受信装置側に設けられている場合がある。
【０００６】
［リモコンシステムの概略：図１１］
リモコンシステムの概略について図１１を参照しながら説明する。図１１は、リモコンシステムの概略図である。
リモコンシステムは、図１１（ａ）に示すように、送信装置１０内にリモコン端局３１と操作部３２が設けられ、受信装置２０内にもリモコン端局３１と操作部３２が設けられている。
また、図１１（ｂ）に示すように、送信装置１０内には操作部３２は設けるもののリモコン端局３１を設置せず、受信装置２０内のリモコン端局３１が送信装置１０と受信装置２０の監視・制御を行うものがある。
【０００７】
リモコン端局３１は、送信装置１０又は受信装置２０内の各装置の監視・制御を行うもので、監視は、各装置から状態や設定を取得して正常・異常を判断し、制御は、各装置に指示・設定を与えるものである。
操作部３２は、リモコン端局３１を操作する装置で、表示部を備えている。
【０００８】
そして、固定無線システムでは、通信装置間でアンテナを正確に対向するよう調整した場合、見通しのある区間であれば、受信状態は変わらないものである。
また、各通信装置の機器の信頼性が高く、故障率が低いものとなっている。
但し、地形、伝送区間の特徴（平地、山岳、海）によりフェージング等のレベル変動が起こる場合がある。
【０００９】
［関連技術］
尚、関連する先行技術として、特開２０１１－１８７０２９号公報「無線伝送システム」（特許文献１）、特開２０１１－１８８２８０号公報「伝送システム」（特許文献２）、国際公開第２０１０／１０９７６９号「無線伝送システム」（特許文献３）がある。
【００１０】
特許文献１には、無線伝送システムにおいて、送信装置の後方から受信装置を見る視点で３次元地図表示を行うことが示されている。
特許文献２には、伝送システムにおいて、回転受信アンテナの方向調整を迅速に行うことが示されている。
特許文献３には、無線伝送システムにおいて、地図上に送信装置と受信装置との２点を結ぶ線と、２点の間の障害の情報を表示することが示されている。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
