公開番号2025141051
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040790
出願日2024-03-15
発明の名称集光レンズ及び投射型表示装置
出願人株式会社JVCケンウッド
代理人個人,個人,個人
主分類G03B 21/14 20060101AFI20250919BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】所望の目的を達成することができる集光レンズを提供する。
【解決手段】集光レンズは液体レンズ21L1によって構成されている。第1の液体収納部2aにおける透明膜2a1の部分は、中央部に形成されたレンズ形状が制御可能な第1のレンズ部として機能する。第2の液体収納部2bにおける透明膜2b1の部分は、中央部の周囲に形成された、第1のレンズ部とは独立してレンズ形状が制御可能な第2のレンズ部として機能する。
【選択図】図5
特許請求の範囲【請求項１】
互い対向する第１の面と第２の面とのうちの前記第２の面の中央部に形成された、レンズ形状が制御可能な第１のレンズ部と、
前記第２の面の前記中央部の周囲に形成された、前記第１のレンズ部とは独立してレンズ形状が制御可能な第２のレンズ部と、
を備える液体レンズによって構成された集光レンズ。
続きを表示（約 580 文字）【請求項２】
前記第１のレンズ部は凸レンズ部であり、前記第２のレンズ部は凹レンズ部である請求項１に記載の液体レンズによって構成された集光レンズ。
【請求項３】
前記第１及び第２のレンズ部は、互いに対向する電極間に働く静電引力によってレンズ形状を制御するように構成されている請求項１または２に記載の液体レンズによって構成された集光レンズ。
【請求項４】
青色レーザ光を青色帯域の成分を含む青色照明光として射出する青色レーザダイオードと、
前記青色照明光が入射され、入射された前記青色照明光のうちの一部の青色照明光によって、赤色帯域及び緑色帯域を含む黄色照明光、または前記赤色帯域を含む赤色照明光及び前記緑色帯域を含む緑色照明光を生成して反射し、入射された前記青色照明光のうちの他の一部の青色照明光を反射する蛍光体と、
前記第２の面に前記青色レーザダイオードが射出する前記青色照明光が入射され、前記第１の面に前記蛍光体より反射された前記黄色照明光、または前記赤色照明光及び前記緑色照明光と、前記蛍光体より反射された前記青色照明光とが入射されるように、前記青色レーザダイオードと前記蛍光体との間に配置された請求項１または２に記載の液体レンズによって構成された集光レンズと、
を備える投射型表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、集光レンズ及び投射型表示装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１に記載されているように、青色レーザダイオードから射出された青色レーザ光を蛍光体に照射して、蛍光体が発する照明光を用いて画像を投射する投射型表示装置がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６８８０１号公報
特開２００２－１３１５１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されているような投射型表示装置において、赤色照明光、緑色照明光、青色照明光を集光する集光レンズより射出される赤色照明光、緑色照明光、青色照明光は互いの色の照明光がちょうど重なり合って進行していくことが望ましい。しかしながら、色収差によって、赤色照明光、緑色照明光、青色照明光が互いにわずかにずれて進行していくことがある。集光レンズとして非球面レンズを用いたとしても赤色照明光、緑色照明光、青色照明光の互いのずれが発生する。
【０００５】
赤色帯域、緑色帯域、及び青色帯域の成分を含む光が入射したときに射出して進行する赤色帯域、緑色帯域、及び青色帯域の成分を含む光の互いのずれを少なくすることができる集光レンズ及びそれを用いた投射型表示装置の登場が望まれる。そのような目的を含む所望の目的を達成することができる集光レンズの登場が望まれる。特許文献２に記載の構成では、そのような集光レンズを構成することができない。
【課題を解決するための手段】
【０００６】
本発明は、互い対向する第１の面と第２の面とのうちの前記第２の面の中央部に形成された、レンズ形状が制御可能な第１のレンズ部と、前記第２の面の前記中央部の周囲に形成された、前記第１のレンズ部とは独立してレンズ形状が制御可能な第２のレンズ部とを備える液体レンズによって構成された集光レンズを提供する。
【０００７】
本発明は、青色レーザ光を青色帯域の成分を含む青色照明光として射出する青色レーザダイオードと、前記青色照明光が入射され、入射された前記青色照明光のうちの一部の青色照明光によって、赤色帯域及び緑色帯域を含む黄色照明光、または前記赤色帯域を含む赤色照明光及び前記緑色帯域を含む緑色照明光を生成して反射し、入射された前記青色照明光のうちの他の一部の青色照明光を反射する蛍光体と、前記第２の面に前記青色レーザダイオードが射出する前記青色照明光が入射され、前記第１の面に前記蛍光体より反射された前記黄色照明光、または前記赤色照明光及び前記緑色照明光と、前記蛍光体より反射された前記青色照明光とが入射されるように、前記青色レーザダイオードと前記蛍光体との間に配置された上記の液体レンズによって構成された集光レンズとを備える投射型表示装置を提供する。
【発明の効果】
【０００８】
本発明の集光レンズによれば、第１及び第２のレンズ部のレンズ形状を個別に制御することができるから、所望の目的を達成することができる。本発明の投射型表示装置によれば、所望の目的として、赤色帯域、前記緑色帯域、及び前記青色帯域の成分を含む光が入射したときに射出して進行する赤色帯域、前記緑色帯域、及び前記青色帯域の成分を含む光の互いのずれを少なくすることができ、高画質の画像を投射することができる。
【図面の簡単な説明】
【０００９】

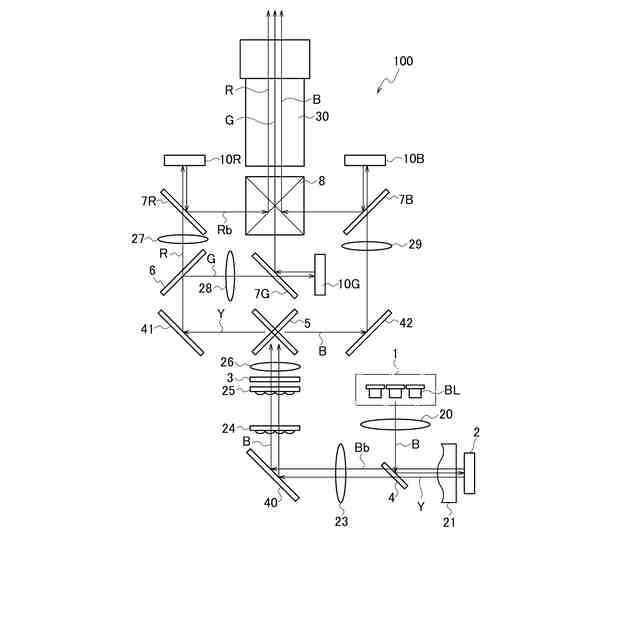

図１は、一実施形態に係る投射型表示装置を示す図である。

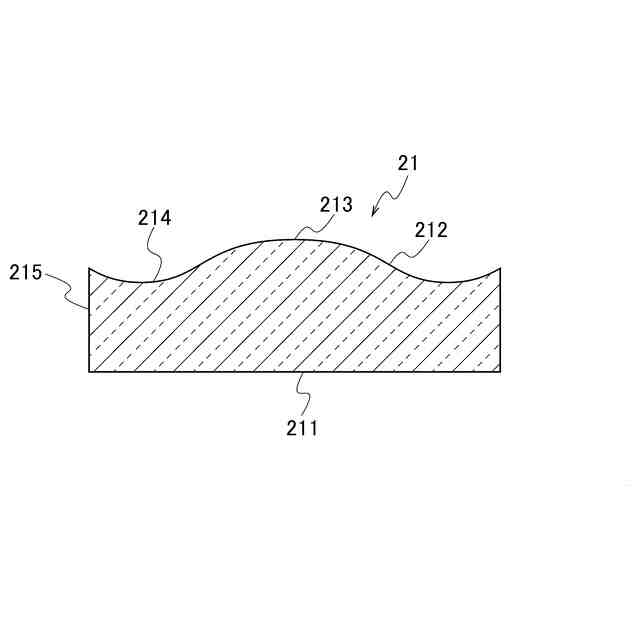

図２は、一実施形態に係る集光レンズを示す断面図である。

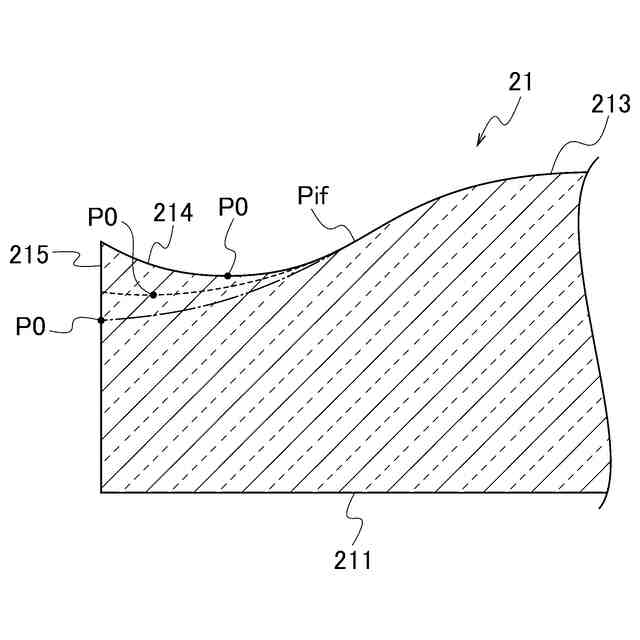

図３は、一実施形態に係る集光レンズを示す拡大部分断面図である。

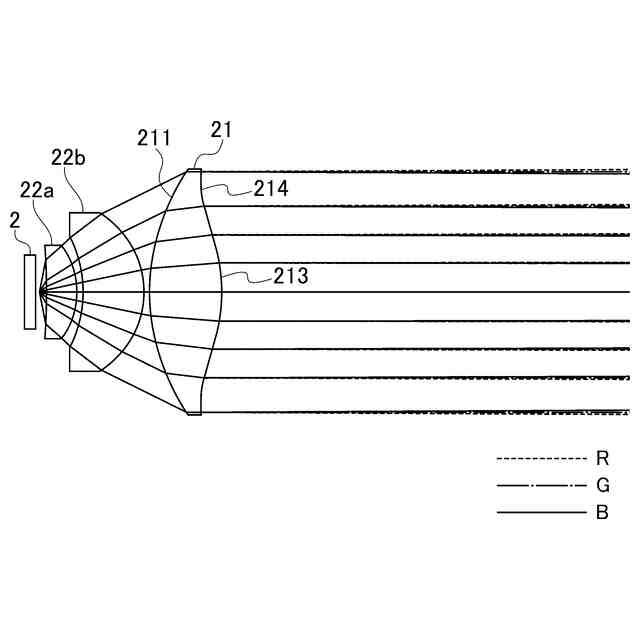

図４Ａは、一実施形態に係る集光レンズが奏する色収差の改善の作用効果を示す図である。

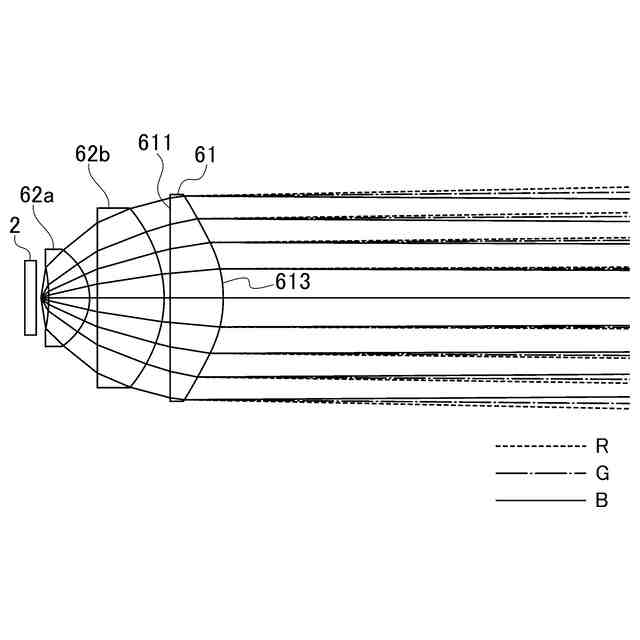

図４Ｂは、比較例の集光レンズを用いた場合の色収差を示す図である。
図５は、一実施形態に係る液体レンズによって構成された集光レンズの第１の構成例を示す図である。
図６は、一実施形態に係る液体レンズによって構成された集光レンズの第２の構成例を示す図である。

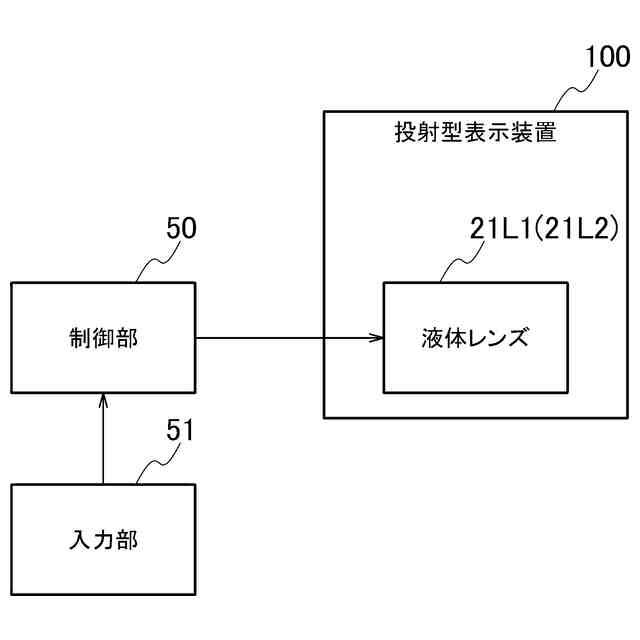

図７は、集光レンズとして液体レンズを用いた投射型表示装置において、液体レンズのレンズ形状を制御する構成例を示す図である。
【発明を実施するための形態】
【００１０】
以下、一実施形態に係る集光レンズ及び投射型表示装置について、添付図面を参照して説明する。まず、図１を用いて、一実施形態に係る投射型表示装置の構成及び動作を説明する。
（【００１１】以降は省略されています）
