公開番号2025141820
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025026635
出願日2025-02-21
発明の名称通信装置、通信方法およびプログラム
出願人株式会社JVCケンウッド
代理人
主分類H04W 36/18 20090101AFI20250919BHJP(電気通信技術)
要約【課題】他の通信装置と音声通信している際に受信感度が悪化する状況であっても、途切れることなく適切に音声通信を行う通信装置、通信方法及びプログラムを提供する。
【解決手段】通信装置10は、第1通信方式で他通信装置とデータを送受信する第1通信部、第2通信方式で他通信装置とデータを送受信する第2通信部、第1通信部及び第2通信部の通信を制御する通信制御部、第1受信感度と第2受信感度とを、第1通信部と第2通信部とが他通信装置から受信したデータから抽出する抽出部、第1受信感度と第2受信感度とに基づいて、優先通信部を判断する判断部及び音声信号と同期信号とを含む信号であるフレーム信号を生成する生成部を備え、優先通信部での通信中に受信したデータから抽出された受信感度が第1のしきい値未満であると判断した場合、通信制御部は、生成部が生成したフレーム信号を第1通信部と第2通信部との両方から送信するように制御する。
【選択図】図2
特許請求の範囲【請求項１】
第１通信方式で他通信装置とデータを送受信する第１通信部と、
前記第１通信方式とは異なる第２通信方式で前記他通信装置とデータを送受信する第２
通信部と、
前記第１通信部および前記第２通信部の通信を制御する通信制御部と、
前記第１通信部で送信したデータを他通信装置が受信した際の受信感度である第１受信
感度と、前記第２通信部で送信したデータを前記他通信装置が受信した際の受信感度であ
る第２受信感度とを、前記第１通信部と前記第２通信部とが前記他通信装置から受信した
データから抽出する抽出部と、
前記抽出部で抽出した前記第１受信感度と前記第２受信感度とに基づいて、前記第１通
信部と前記第２通信部とから優先的に通信に用いる優先通信部を判断する判断部と、
音声入力部に入力された音声に基づいて、音声信号と同期信号とを含む信号であるフレ
ーム信号を生成する生成部と、
を備え、
前記通信制御部は、前記判断部で判断された前記優先通信部を用いて通信を行うよう制
御し、
前記優先通信部での通信中に受信したデータから、前記抽出部で抽出された受信感度が
第１のしきい値未満であると前記判断部が判断した場合、
前記通信制御部は、前記生成部で生成された前記フレーム信号を前記第１通信部と前記
第２通信部との両方から送信するように制御を行う、
通信装置。
続きを表示（約 1,900 文字）【請求項２】
前記第１受信感度と前記第２受信感度とは、ＲＳＳＩ値またはＣＲＣエラー率である、
請求項１に記載の通信装置。
【請求項３】
前記第１通信部と前記第２通信部との両方で通信中の状態で、
前記判断部が、前記第１受信感度又は前記第２受信感度が前記第１のしきい値より大き
い第２しきい値以上と判断した場合、
前記通信制御部は、前記第１通信部と前記第２通信部とのうち一方の受信感度が低い通
信部を停止するよう制御をする、
請求項１に記載の通信装置。
【請求項４】
前記第１通信部と前記第２通信部との両方で通信中の状態で、
前記判断部が前記優先通信部と判断した前記第１受信感度又は前記第２受信感度が前記
第１のしきい値より大きい第２しきい値以上と判断した場合、
前記通信制御部は、前記第１通信部と前記第２通信部とのうち、前記優先通信部ではな
い一方の通信部を停止するよう制御をする、
請求項３に記載の通信装置。
【請求項５】
前記判断部において、前記優先通信部の判断がされていない状態で、
前記通信制御部は、前記第１通信部と前記第２通信部とで同時に同一の音声のデータを
送信した後に、前記第１通信部と前記第２通信部とでそれぞれの送信したデータの応答と
なるデータを受信し、
前記抽出部は、前記第１通信部と前記第２通信部とが受信したデータに含まれる前記第
１受信感度と前記第２受信感度とを抽出し、
前記判断部は、抽出した前記第１受信感度と前記第２受信感度とを比較し、受信感度が
大きい通信部を前記優先通信部と判断する、
請求項１または３に記載の通信装置。
【請求項６】
第１通信部を制御して、第１通信方式で他通信装置とデータを送受信するステップと、
第２通信部を制御して、前記第１通信方式とは異なる第２通信方式で前記他通信装置と
データを送受信するステップと、
前記第１通信部で送信したデータを他通信装置が受信した際の受信感度である第１受信
感度と、前記第２通信部で送信したデータを前記他通信装置が受信した際の受信感度であ
る第２受信感度とを、前記第１通信部と前記第２通信部とが前記他通信装置から受信した
データから抽出するステップと、
抽出した前記第１受信感度と前記第２受信感度とに基づいて、前記第１通信部と前記第
２通信部とから優先的に通信に用いる優先通信部を判断するステップと、
音声入力部に入力された音声に基づいて、音声信号と同期信号とを含む信号であるフレ
ーム信号を生成するステップと、
前記優先通信部を制御して通信を行うステップと、
前記優先通信部での通信中に受信したデータから抽出された受信感度が第１のしきい値
未満であると判断された場合、生成された前記フレーム信号を前記第１通信部と前記第２
通信部との両方から送信するように制御を行うステップと、
を含む、通信方法。
【請求項７】
第１通信部を制御して、第１通信方式で他通信装置とデータを送受信するステップと、
第２通信部を制御して、前記第１通信方式とは異なる第２通信方式で前記他通信装置と
データを送受信するステップと、
前記第１通信部で送信したデータを他通信装置が受信した際の受信感度である第１受信
感度と、前記第２通信部で送信したデータを前記他通信装置が受信した際の受信感度であ
る第２受信感度とを、前記第１通信部と前記第２通信部とが前記他通信装置から受信した
データから抽出するステップと、
抽出した前記第１受信感度と前記第２受信感度とに基づいて、前記第１通信部と前記第
２通信部とから優先的に通信に用いる優先通信部を判断するステップと、
音声入力部に入力された音声に基づいて、音声信号と同期信号とを含む信号であるフレ
ーム信号を生成するステップと、
前記優先通信部を制御して通信を行うステップと、
前記優先通信部での通信中に受信したデータから抽出された受信感度が第１のしきい値
未満であると判断された場合、生成された前記フレーム信号を前記第１通信部と前記第２
通信部との両方から送信するように制御を行うステップと、
をコンピュータに実行させる、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、通信装置、通信方法およびプログラムに関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
複数の通信方式で通信可能な通信装置において、通信状態が悪化したときに、他の通信
方式に切り替えて通信を行う技術が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８１２３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
２つの通信方式で音声通信可能な通信装置において、一方の通信方式の音声通信の受信
感度が悪くなったときに、他方の通信方式の音声通信に切り替える際に、音声信号の途切
れが発生する状況がある。音声通信の受信感度が悪化する状況であっても、途切れること
なく適切に音声通信を行うことのできる技術が望まれている。
【０００５】
本開示は、他の通信装置と音声通信している際に受信感度が悪化する状況であっても、
途切れることなく適切に音声通信を行うことのできる通信装置および通信方法を提供する
ことを目的とする。
【課題を解決するための手段】
【０００６】
本開示の通信装置は、第１通信方式で他通信装置とデータを送受信する第１通信部と、
前記第１通信方式とは異なる第２通信方式で前記他通信装置とデータを送受信する第２通
信部と、前記第１通信部および前記第２通信部の通信を制御する通信制御部と、前記第１
通信部で送信したデータを他通信装置が受信した際の受信感度である第１受信感度と、前
記第２通信部で送信したデータを前記他通信装置が受信した際の受信感度である第２受信
感度とを、前記第１通信部と前記第２通信部とが前記他通信装置から受信したデータから
抽出する抽出部と、前記抽出部で抽出した前記第１受信感度と前記第２受信感度とに基づ
いて、前記第１通信部と前記第２通信部とから優先的に通信に用いる優先通信部を判断す
る判断部と、音声入力部に入力された音声に基づいて、音声信号と同期信号とを含む信号
あるフレーム信号を生成する生成部と、を備え、前記通信制御部は、前記判断部で判断さ
れた前記優先通信部を用いて通信を行うよう制御し、前記優先通信部での通信中に受信し
たデータから、前記抽出部で抽出された受信感度が第１のしきい値未満であると前記判断
部が判断した場合、前記通信制御部は、前記生成部で生成された前記フレーム信号を前記
第１通信部と前記第２通信部との両方から送信するように制御を行う。
【０００７】
本開示の通信方法は、第１通信部を制御して、第１通信方式で他通信装置とデータを送
受信するステップと、第２通信部を制御して、前記第１通信方式とは異なる第２通信方式
で前記他通信装置とデータを送受信するステップと、前記第１通信部で送信したデータを
他通信装置が受信した際の受信感度である第１受信感度と、前記第２通信部で送信した
データを前記他通信装置が受信した際の受信感度である第２受信感度とを、前記第１通信
部前記第２通信部とが前記他通信装置から受信したデータから抽出するステップと、抽出
した前記第１受信感度と前記第２受信感度とに基づいて、前記第１通信部と前記第２通信
部とから優先的に通信に用いる優先通信部を判断するステップと、音声入力部に入力され
た音声に基づいて、音声信号と同期信号とを含む信号であるフレーム信号を生成するステ
ッ
プと、前記優先通信部を制御して通信を行うステップと、前記優先通信部での通信中に受
信したデータから抽出された受信感度が第１のしきい値未満であると判断された場合、生
成された前記フレーム信号を前記第１通信部と前記第２通信部との両方から送信するよう
に制御を行うステップと、を含む。
【０００８】
本開示のプログラムは、第１通信部を制御して、第１通信方式で他通信装置とデータを
送受信するステップと、第２通信部を制御して、前記第１通信方式とは異なる第２通信方
式で前記他通信装置とデータを送受信するステップと、前記第１通信部で送信したデータ
を他通信装置が受信した際の受信感度である第１受信感度と、前記第２通信部で送信した
データを前記他通信装置が受信した際の受信感度である第２受信感度とを、前記第１通信
部と前記第２通信部とが前記他通信装置から受信したデータから抽出するステップと、抽
出した前記第１受信感度と前記第２受信感度とに基づいて、前記第１通信部と前記第２通
信部とから優先的に通信に用いる優先通信部を判断するステップと、音声入力部に入力さ
れた音声に基づいて、音声信号と同期信号とを含む信号であるフレーム信号を生成するス
テップと、前記優先通信部を制御して通信を行うステップと、前記優先通信部での通信中
に受信したデータから抽出された受信感度が第１のしきい値未満であると判断された場合
、生成された前記フレーム信号を前記第１通信部と前記第２通信部との両方から送信する
ように制御を行うステップと、をコンピュータに実行させる。
【発明の効果】
【０００９】
本開示によれば、他の通信装置と音声通信している際に途切れることなく適切に音声通
信を行うことができる。
【図面の簡単な説明】
【００１０】
図１は、第１実施形態に係る通信システムの構成例を示す図である。
図２は、第１実施形態に係る通信装置の構成例を示す図である。
図３は、第１実施形態に係るフレーム信号の構成例を示す図である。

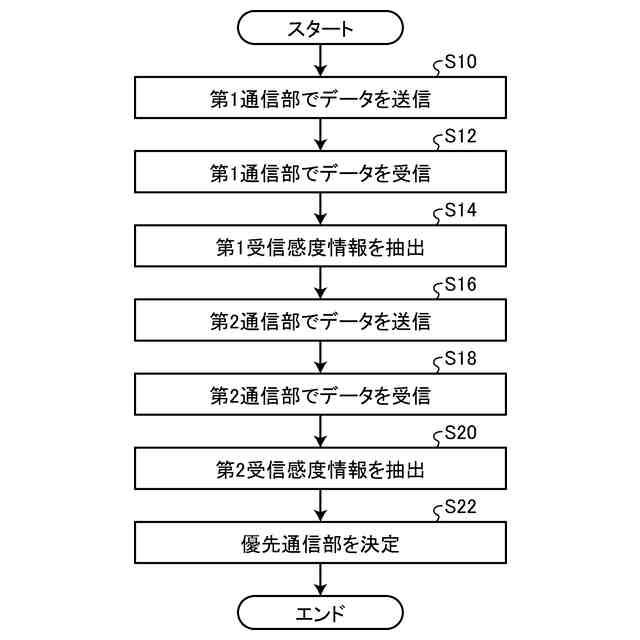

図４は、第１実施形態に係る優先通信部判断処理の流れを示すフローチャートである。

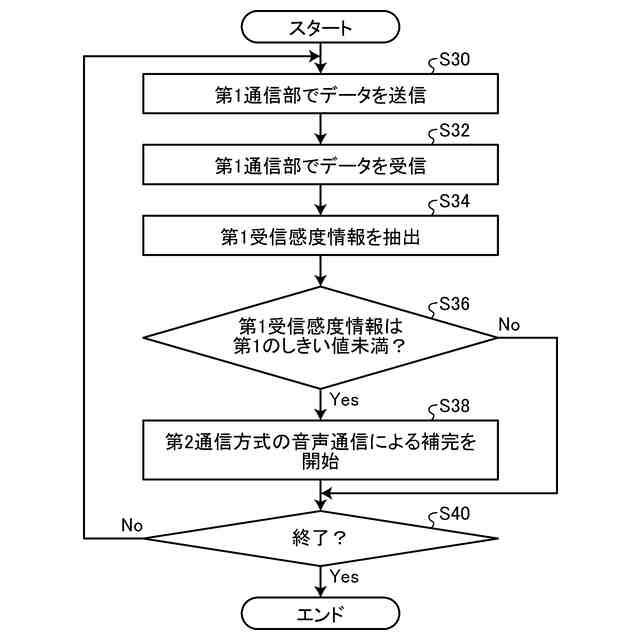

図５は、第１実施形態の第１の例に係る通信補完方法の流れを示すフローチャートである。
図６は、第１実施形態の第１の例に係るデータの補完方法を説明するための図である。

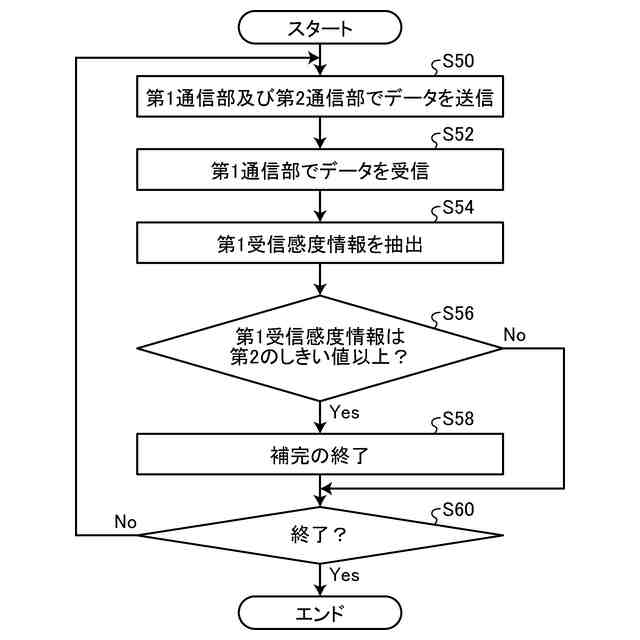

図７は、第１実施形態の第２の例に係る通信補完方法の流れを示すフローチャートである。
図８は、第２実施形態の第２の例に係るデータの補完方法を説明するための図である。
図９は、第１実施形態の第１の例に係る通信システムの処理の流れを示すフローチャートである。
図１０は、第１実施形態の第１の例に係る音声信号を第１通信方式で送信する方法を説明するための図である。
図１１は、第１実施形態の第１の例に係る第１通信方式で受信した音声信号に関する音声を出力する方法を説明するための図である。
図１２は、第１実施形態の第２の例に係る通信システムの処理の流れを示すフローチャートである。
図１３は、第１実施形態の第２の例に係る音声信号を第２通信方式で送信する方法を説明するための図である。
図１４は、第１実施形態の第２の例に係る第２通信方式で受信した音声信号に関する音声を出力する方法を説明するための図である。
図１５は、第１実施形態の第３の例に係る通信システムの処理の流れを示すフローチャートである。
図１６は、第１実施形態の第３の例に係る音声信号を第２通信方式で送信する方法を説明するための図である。
図１７は、第１実施形態の第３の例に係る音声信号に関する音声を補完して出力する方法を説明するための図である。
図１８は、第１実施形態の第４の例に係る通信システムの処理の流れを示すフローチャートである。
図１９は、第２実施形態に係る通信システムの構成例を示す図である。
図２０は、第２実施形態に係る管理装置の構成例を示すブロック図である。
図２１は、第２実施形態の第１の例に係る管理装置の通信制御方法の流れを示すフローチャートである。
図２２は、第２実施形態の第２の例に係る管理装置の通信制御方法の流れを示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
