公開番号2025139221
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038036
出願日2024-03-12
発明の名称光路制御装置、表示装置、及び光路制御方法
出願人株式会社JVCケンウッド
代理人弁理士法人酒井国際特許事務所
主分類G03B 21/14 20060101AFI20250918BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】適切に揺動部を駆動させることができる光路制御装置、表示装置、及び光路制御方法を提供すること。
【解決手段】本開示に係る光路制御装置は、光が入射する光学部材を有する揺動部と、揺動部を揺動させるアクチュエータと、第1期間と、第1期間と連続する第2期間と、を含み、第1期間の開始タイミングにおいて第1電流値から第2電流値に電流値を切り替え、その直後に第1期間の終了タイミングまで時間の経過に従って直線状に電流値を第1電流値まで変化させ、第2期間の開始タイミングにおいて第1電流値から第2電流値に電流値を切り替え、その直後から第2期間の終了タイミングまで第2電流値に電流値を保持する波形の駆動信号を、アクチュエータに印加することで、アクチュエータに揺動部を揺動させて光路を制御する駆動回路と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
光が入射する光学部材を有する揺動部と、
揺動部を揺動させるアクチュエータと、
第１期間と、前記第１期間と連続する第２期間と、を含み、前記第１期間の開始タイミングにおいて第１電流値から第２電流値に電流値を切り替え、その直後に前記第１期間の終了タイミングまで時間の経過に従って直線状に電流値を第１電流値まで変化させ、前記第２期間の開始タイミングにおいて第１電流値から第２電流値に電流値を切り替え、その直後から前記第２期間の終了タイミングまで第２電流値に電流値を保持する波形の駆動信号を、前記アクチュエータに印加することで、アクチュエータに前記揺動部を揺動させて光路を制御する駆動回路と、を備える、
光路制御装置。
続きを表示（約 520 文字）【請求項２】
前記駆動回路は、前記第１期間の長さが、前記揺動部の固有振動数の１０／２７周期と略同じ値となるように、前記駆動信号を印加する、
請求項１に記載の光路制御装置。
【請求項３】
請求項１又は請求項２に記載の光路制御装置と、
前記光学部材に光を照射する照射装置と、を含む、
表示装置。
【請求項４】
光が入射する光学部材を含む揺動部を揺動させるアクチュエータに駆動信号を印加することで光路を制御する光路制御方法であって、
第１期間と、前記第１期間と連続する第２期間と、を含み、前記第１期間の開始タイミングにおいて第１電流値から第２電流値に電流値を切り替え、その直後に前記第１期間の終了タイミングまで時間の経過に従って直線状に電流値を第１電流値まで変化させ、前記第２期間の開始タイミングにおいて第１電流値から第２電流値に電流値を切り替え、その直後から前記第２期間の終了タイミングまで第２電流値に電流値を保持する波形の駆動信号を、
前記アクチュエータに印加することで、アクチュエータに前記揺動部を揺動させて光路を制御するステップと、を含む、
光路制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光路制御装置、表示装置、及び光路制御方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
光が入射する光学部を揺動させることで、光軸をずらす光学デバイスが知られている。例えば、下記の特許文献１、２には、光学部を揺動させて光学部を透過する光の光路をずらすことで、光変調装置の解像度よりも投射される画像の解像度を高くすることができる技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－０７１２３２号公報
特開２０２０－０７７９１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような光学デバイスでは、光学部を機械的に揺動させる駆動部を有することから、駆動部による揺動により生じる音を抑制することが求められるという課題があった。
【０００５】
本開示は上記課題を鑑み、適切に揺動部を駆動させることができる光路制御装置、表示装置、及び光路制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本開示に係る光路制御装置は、光が入射する光学部材を有する揺動部と、揺動部を揺動させるアクチュエータと、第１期間と、前記第１期間と連続する第２期間と、を含み、前記第１期間の開始タイミングにおいて第１電流値から第２電流値に電流値を切り替え、その直後に前記第１期間の終了タイミングまで時間の経過に従って直線状に電流値を第１電流値まで変化させ、前記第２期間の開始タイミングにおいて第１電流値から第２電流値に電流値を切り替え、その直後から前記第２期間の終了タイミングまで第２電流値に電流値を保持する波形の駆動信号を、前記アクチュエータに印加することで、アクチュエータに前記揺動部を揺動させて光路を制御する駆動回路と、を備える。
【０００７】
上述した課題を解決し、目的を達成するために、本開示に係る表示装置は、光路制御装置と、前記光学部材に光を照射する照射装置と、を含む。
【０００８】
上述した課題を解決し、目的を達成するために、本開示に係る光路制御方法は、光が入射する光学部材を含む揺動部を揺動させるアクチュエータに駆動信号を印加することで光路を制御する光路制御方法であって、第１期間と、前記第１期間と連続する第２期間と、を含み、前記第１期間の開始タイミングにおいて第１電流値から第２電流値に電流値を切り替え、その直後に前記第１期間の終了タイミングまで時間の経過に従って直線状に電流値を第１電流値まで変化させ、前記第２期間の開始タイミングにおいて第１電流値から第２電流値に電流値を切り替え、その直後から前記第２期間の終了タイミングまで第２電流値に電流値を保持する波形の駆動信号を、前記アクチュエータに印加することで、アクチュエータに前記揺動部を揺動させて光路を制御するステップと、を含む。
【発明の効果】
【０００９】
本開示によれば、適切に揺動部を駆動させることができる光路制御装置、表示装置、及び光路制御方法を提供することができる。
【図面の簡単な説明】
【００１０】

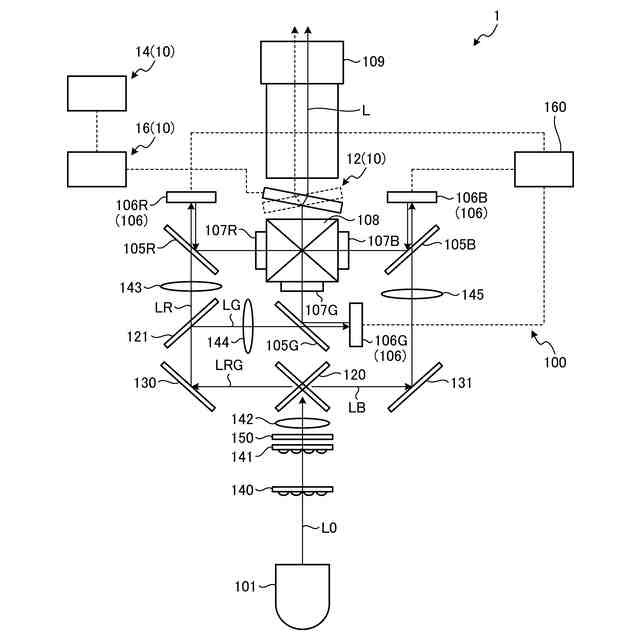

図１は、本開示に係る表示装置の模式図である

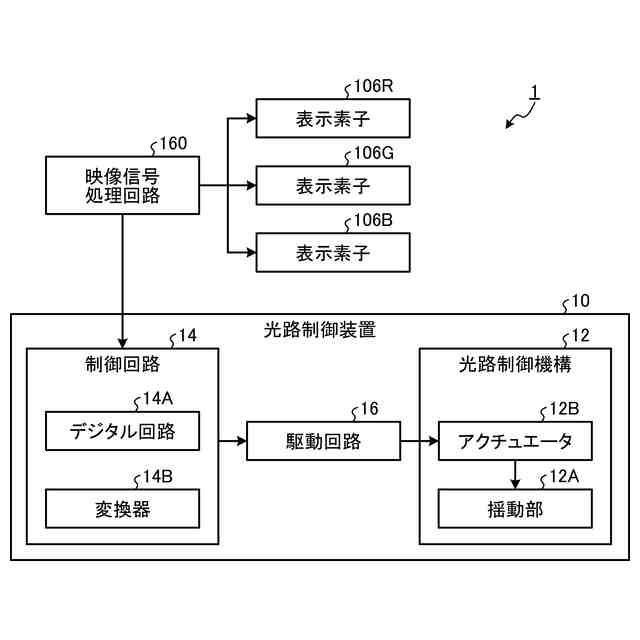

図２は、表示装置の回路構成を模式的に示すブロック図である。

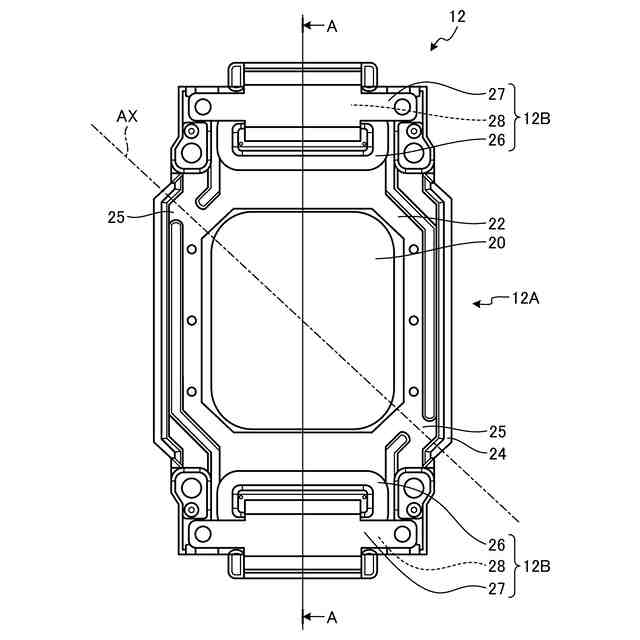

図３は、光路制御機構の模式図である。

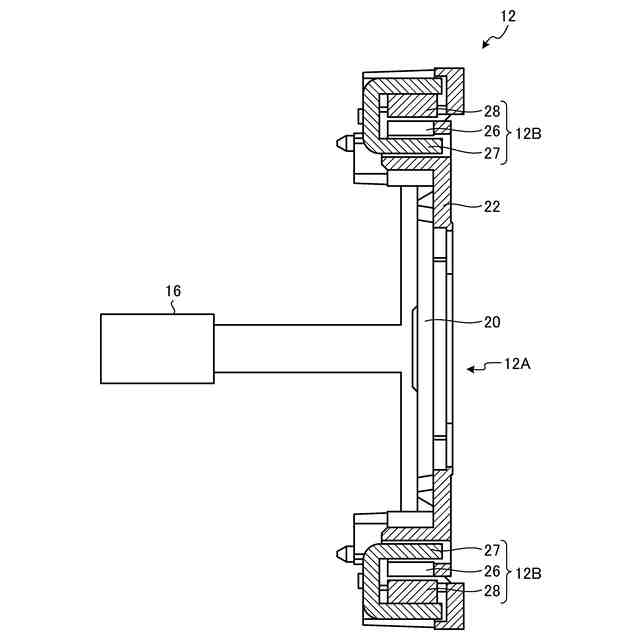

図４は、図３のＡ－Ａ断面図である。

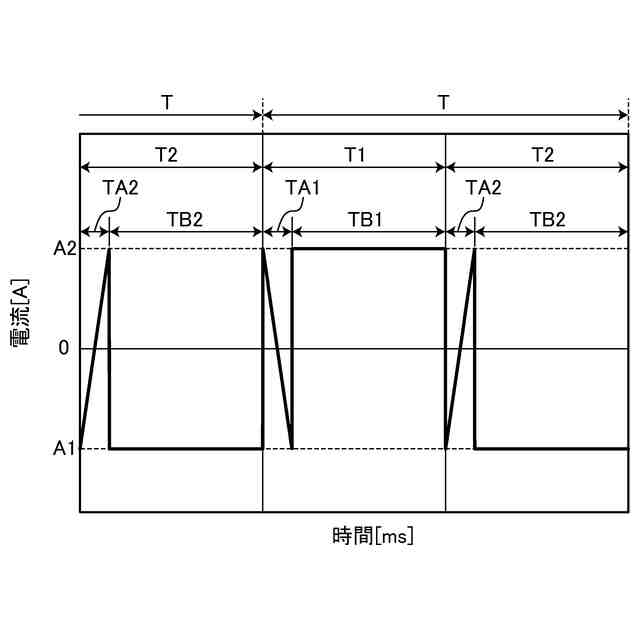

図５は、駆動部の駆動信号の波形を説明するグラフである。

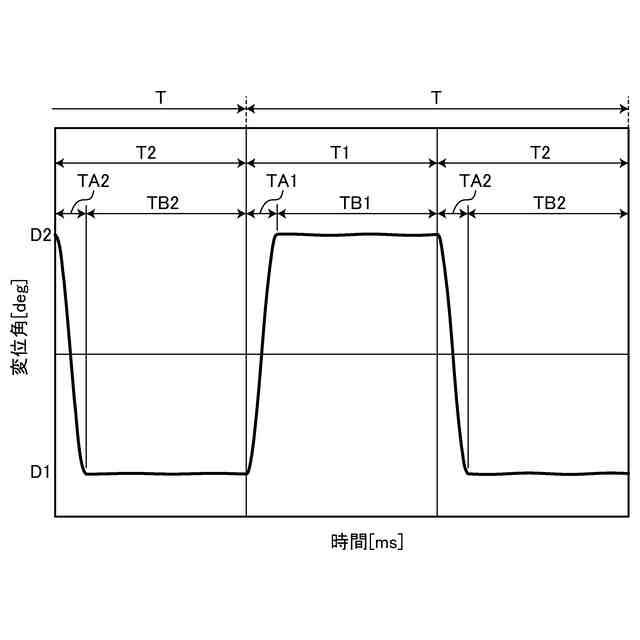

図６は、光学部の揺動パターンを説明するグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
