公開番号2025138533
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024054931
出願日2024-03-11
発明の名称インサートナット圧入機
出願人プロステック株式会社
代理人
主分類B29C 65/44 20060101AFI20250917BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】インサートナットをワークに圧入する際の作業効率性、加工精度およびコスト効率を向上させる。
【解決手段】圧入穴が形成されたワークにインサートナットを圧入するインサートナット圧入機であって、前記インサートナットを加熱して前記ワークに圧入する圧入部と、前記圧入部の先端中心の下降位置をワークの載置面上に表示する表示部とを備え、前記圧入部は、先端部に前記インサートナットに挿し込まれる挿入部を有し、前記挿入部は、先端に行くに従って先細り形状をなす半球状または部分半球状をなす外側周面を有する。

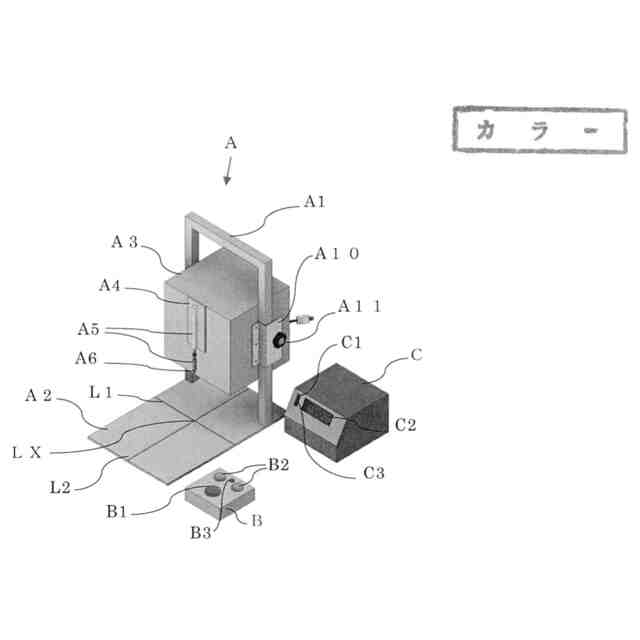

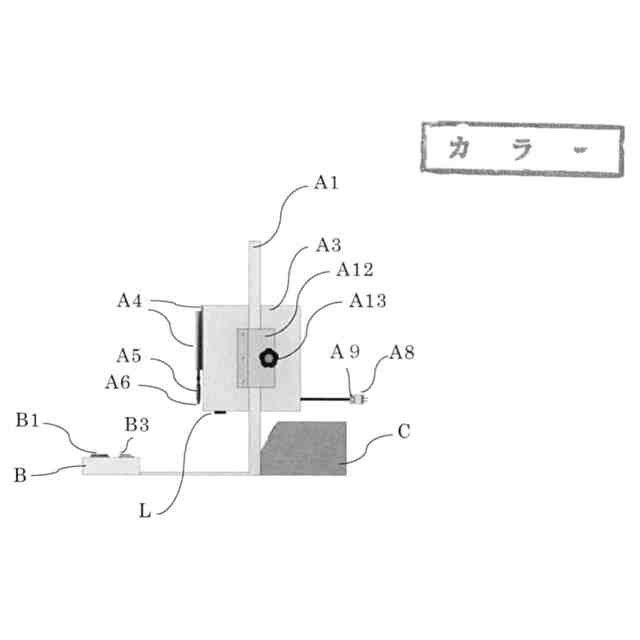

【選択図】図1
特許請求の範囲【請求項１】
圧入穴が形成されたワークにインサートナットを圧入するインサートナット圧入機であって、前記インサートナットを加熱して前記ワークに圧入する圧入部と、前記圧入部の先端中心の下降位置をワークの載置面上に表示する表示部とを備え、前記圧入部は、先端部に前記インサートナットに挿し込まれる挿入部を有し、前記挿入部は、先端に行くに従って先細り形状をなす半球状または部分半球状をなす外側周面を有する、インサートナット圧入機。
続きを表示（約 320 文字）【請求項２】
前記圧入部への圧入動作指示を入力するための入力スイッチと、前記入力スイッチにより圧入動作指示を受け取ると前記圧入部の昇降移動を制御する制御部とをさらに備える、請求項１に記載のインサートナット圧入機。
【請求項３】
前記圧入機はモーター駆動であり、前記制御部は、前記モーターを制御するものである、請求項２に記載のインサートナット圧入機。
【請求項４】
前記制御部は、前記圧入部の圧入高さ調整、圧入速度又は圧入完了位置での停止時間を制御するものであり、前記圧入高さ、圧入速度又は圧入完了位置での停止時間を調整するための調整スイッチをさらに備えている、請求項１、２または３のインサートナット圧入機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インサートナット圧入機に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来のインサートナット圧入機には、作業者が手で取り扱う手動機、または、特許文献１に示すように、スイッチを操作することで圧入を自動で行う自動機がある。
【０００３】
しかしながら、手動機では、作業効率が低く、圧入時の位置精度が一定ではないという問題がある。また、自動機では、圧入対象物（ワーク）の形状に応じた専用機になる場合が多く、装置が大型になり設置後に動かせない、また、非常に高価になってしまい導入が困難である。
【０００４】
また、従来は、作業者の手動操作に依存するか、特定の形状に特化した高価な自動機を個別に製作、使用する必要があるため汎用性が低く、操作に熟練を要することが多い。特に、小規模から中規模の生産ラインでは、設備投資のコストが課題となることが多い。
【０００５】
さらに、はんだこてを使用した簡易的な圧入方法では、圧入時の垂直性の確保や温度制御、圧入時間の統一が難しく、インサートナットと樹脂製品との間で最適な熱結合を実現することが困難である。これにより、製品の品質にばらつきが生じる危険性がある。
【先行技術文献】
【特許文献】
【０００６】
特開２０２０－８２３３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
そこで、本発明は上記問題点を一挙に解決すべくなされたものであり、インサートナットをワークに圧入する際の作業効率性、加工精度およびコスト効率を向上させることを主たる課題とするものである。
【課題を解決するための手段】
【０００８】
すなわち、本発明に係るインサートナット圧入機は、圧入穴が形成されたワークにインサートナットを圧入するインサートナット圧入機であって、前記インサートナットを加熱して前記ワークに圧入する圧入部と、前記圧入部の先端中心の下降位置をワークの載置面上に表示する表示部とを備え、前記圧入部は、先端部に前記インサートナットに挿し込まれる挿入部を有し、前記挿入部は、先端に行くに従って先細り形状をなす半球状または部分半球状をなす外側周面を有することを特徴とする。
【０００９】
このようなインサートナット圧入機であれば、ワークの載置面上に圧入部の先端中心の下降位置を表示しているので、作業者は、載置面に表示された下降位置にインサートナットを位置合わせすればよいので、ワークの設置が容易となる。また、この状態で圧入部を下降させた場合に、インサートナットが多少位置ずれしていたとしても、半球状または部分半球状をなす外側周面を有する挿入部がインサートナットの開口部に接触して、インサートナットの位置ずれが矯正されて適切な位置となる。その結果、作業者がワークをセットする際の位置決めを精密に行わなくても、圧入時にワークの位置が精度良く決まることになり、ワークの設置作業や位置決め作業などの作業効率性及び加工精度を向上させることができる。また、従来のようにワーク形状毎に専用ステージを制作する必要がない。さらに、本発明のインサートナット圧入機によれば、作業者がワークを設置するという手作業を介在させたものであり、自動機のように高価な構成にする必要がないので、コスト効率を向上させることができる。
【００１０】
また、本発明のインサートナット圧入機は、前記圧入部への圧入動作指示を入力するための入力スイッチと、前記入力スイッチにより圧入動作指示を受け取ると前記圧入部の昇降移動を制御する制御部とをさらに備えることが望ましい。
この構成であれば、作業者がワークを設置した後に入力スイッチを押下などの操作をするだけでインサートナットを圧入させることができる。その結果、より作業性を向上させることができる。また、手動で圧入することにより、圧入作業における位置決めの精度や再現性を確保することが困難なうえに腱鞘炎になる可能性もあり、これが製品の品質低下や生産効率の低下を引き起こす要因となっている。
（【００１１】以降は省略されています）
