公開番号2025137990
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036554
出願日2024-03-11
発明の名称印刷媒体設置装置
出願人理想科学工業株式会社
代理人個人
主分類B41J 13/10 20060101AFI20250917BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】簡易な構成で衣類などの印刷媒体に適度な張力をかけつつ印刷媒体を保持することのできる印刷媒体設置装置を提供する。
【解決手段】印刷媒体Pの印刷範囲が配置される中央印刷台22aと、中央印刷台22aの対向する端部に沿ってそれぞれ設けられた第1の端部印刷台22bおよび第2の端部印刷台22cとを備え、第1の端部印刷台22bおよび第2の端部印刷台22cが、印刷媒体Pの端部を保持しつつ、中央印刷台22aの印刷媒体Pの載置面22fとは反対側の面に向けて回動可能に中央印刷台22aに接続されている。
【選択図】図1
特許請求の範囲【請求項１】
印刷媒体の印刷範囲が配置される中央印刷台と、
前記中央印刷台の対向する端部に沿ってそれぞれ設けられた第１の端部印刷台および第２の端部印刷台とを備え、
前記第１の端部印刷台および前記第２の端部印刷台が、前記印刷媒体の端部を保持しつつ、前記中央印刷台の前記印刷媒体の載置面とは反対側の面に向けて回動可能に前記中央印刷台に接続されている印刷媒体設置装置。
続きを表示（約 260 文字）【請求項２】
前記中央印刷台の印刷媒体の載置面上に、該載置面から離間する方向と近づく方向とに移動可能な印刷受け部材が設けられている請求項１記載の印刷媒体設置装置。
【請求項３】
前記印刷受け部材を前記載置面から離間する方向と近づく方向に移動可能に支持する弾性部材と、前記印刷受け部材と前記中央印刷台との間に設けられたリンク機構とを備えた請求項２記載の印刷媒体設置装置。
【請求項４】
前記弾性部材が縮んだ状態で前記印刷受け部材を保持するロック機構を備えた請求項３記載の印刷媒体設置装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷媒体が設置される印刷媒体設置装置に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、印刷用紙だけでなく、布、フィルムおよび木材など種々の部材に印刷を行うことが提案されている。
【０００３】
ここで、たとえばＴシャツなどの衣類に印刷を行う場合、少なくとも衣類の印刷範囲に適度な張力を与えた状態で衣類を保持し、印刷を行うことが求められる。このような技術として、たとえば特許文献１に示すように、衣類の載置台の両側で張力を調整するものがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－９６０３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載のような構成では、衣類の載置台の構造が複雑化・大型化し、印刷を行う装置全体が大型化してしまう問題がある。
【０００６】
本発明は、上記事情に鑑み、簡易な構成で衣類などの印刷媒体に適度な張力をかけつつ印刷媒体を保持することのできる印刷媒体設置装置を提供することを目的とするものである。
【課題を解決するための手段】
【０００７】
本発明の印刷媒体設置装置は、印刷媒体の印刷範囲が配置される中央印刷台と、中央印刷台の対向する端部に沿ってそれぞれ設けられた第１の端部印刷台および第２の端部印刷台とを備え、第１の端部印刷台および第２の端部印刷台が、印刷媒体の端部を保持しつつ、中央印刷台の印刷媒体の載置面とは反対側の面に向けて回動可能に中央印刷台に接続されている。
【発明の効果】
【０００８】
本発明の印刷媒体設置装置によれば、印刷媒体の印刷範囲が配置される中央印刷台と、中央印刷台の対向する端部に沿ってそれぞれ設けられた第１の端部印刷台および第２の端部印刷台とを備え、第１の端部印刷台および第２の端部印刷台が、印刷媒体の端部を保持しつつ、中央印刷台の印刷媒体の載置面とは反対側の面に向けて回動可能に中央印刷台に接続するようにしたので、簡易な構成で衣類などの印刷媒体に適度な張力をかけつつ印刷媒体を保持することができる。
【図面の簡単な説明】
【０００９】

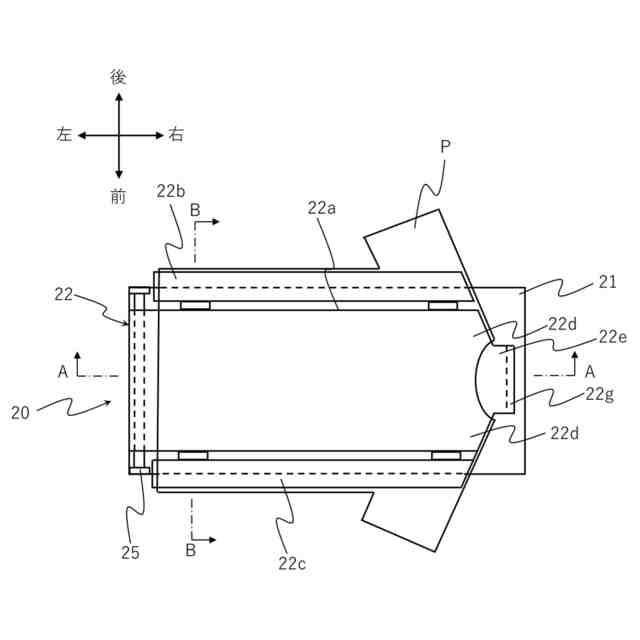

本発明の印刷媒体設置装置の第１の実施形態の概略構成を示す平面図

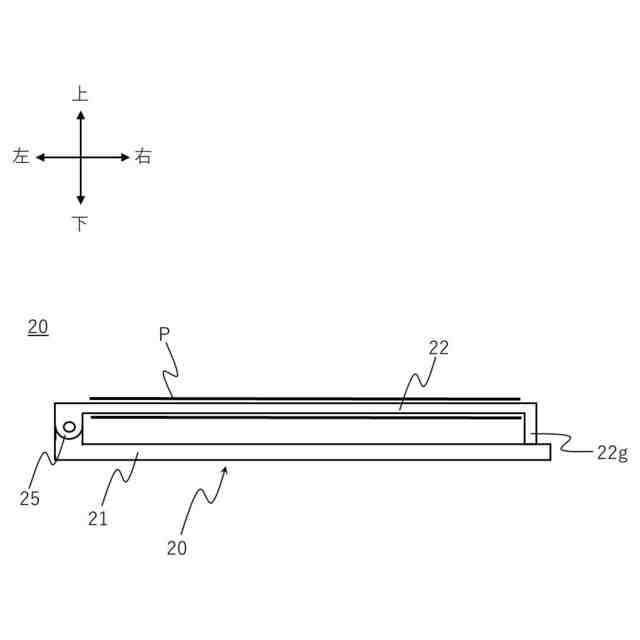

図１に示す印刷媒体設置装置のＡ－Ａ線断面図

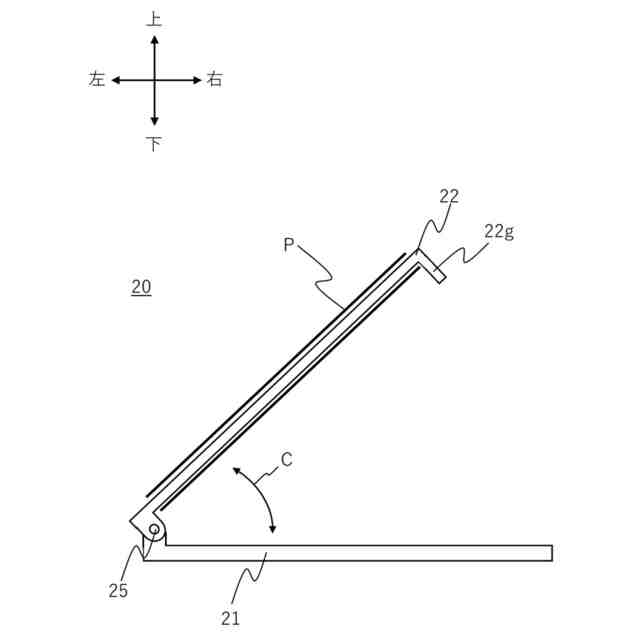

印刷台を開いた状態の印刷媒体設置装置の一例を示す図

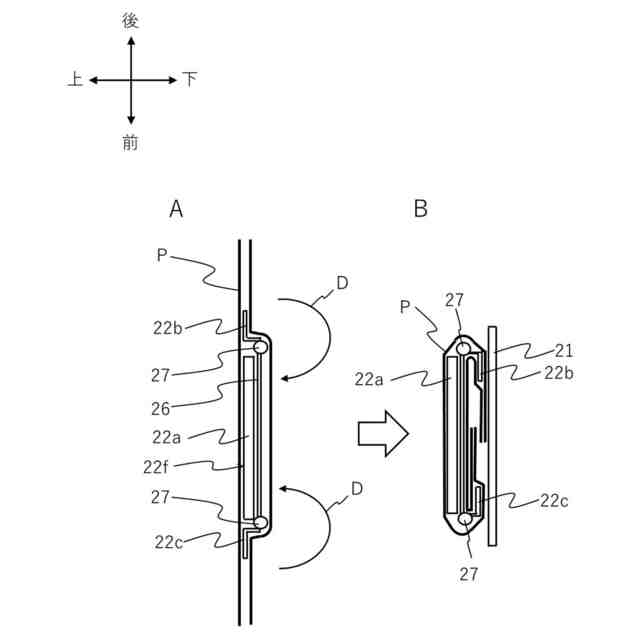

第１の端部印刷台および第２の端部印刷台を広げた状態と、第１の端部印刷台および第２の端部印刷台を裏側に回動させて折り畳んだ状態を示す図

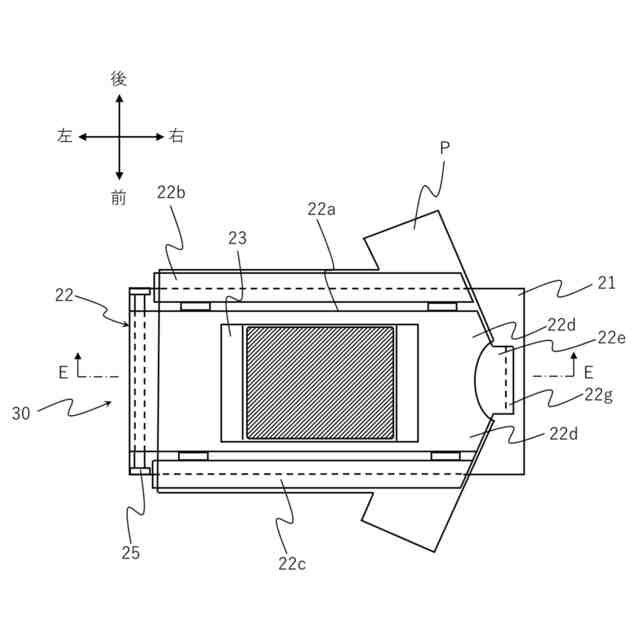

本発明の印刷媒体設置装置の第２の実施形態の概略構成を示す平面図

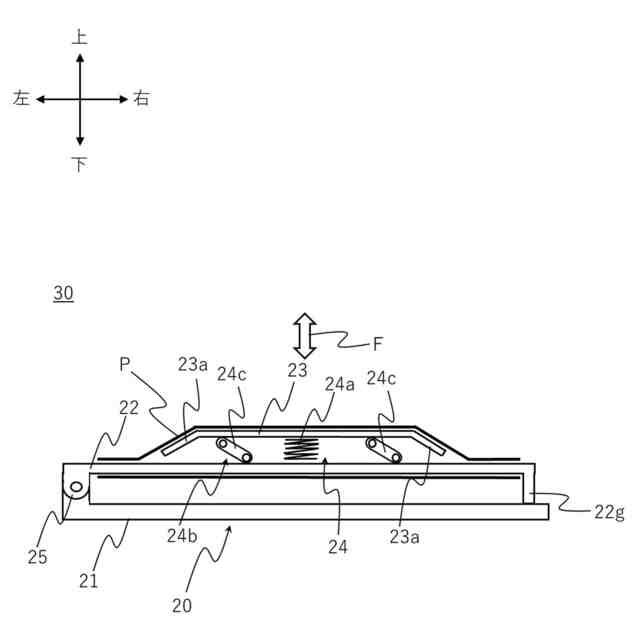

図１に示す印刷媒体設置装置のＥ－Ｅ線断面図

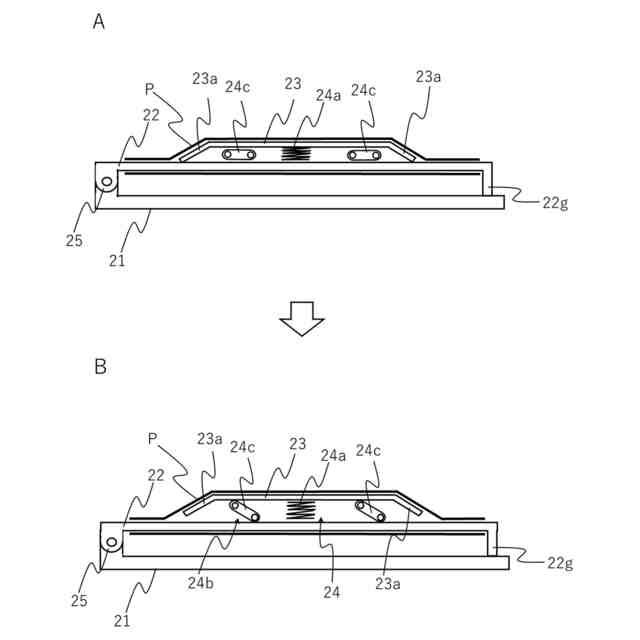

ロック機構にロックされてバネ部材が縮められた状態の印刷媒体設置装置とロック機構によるロックが解除されてバネ部材が伸びた状態の印刷媒体設置装置の一例を示す図

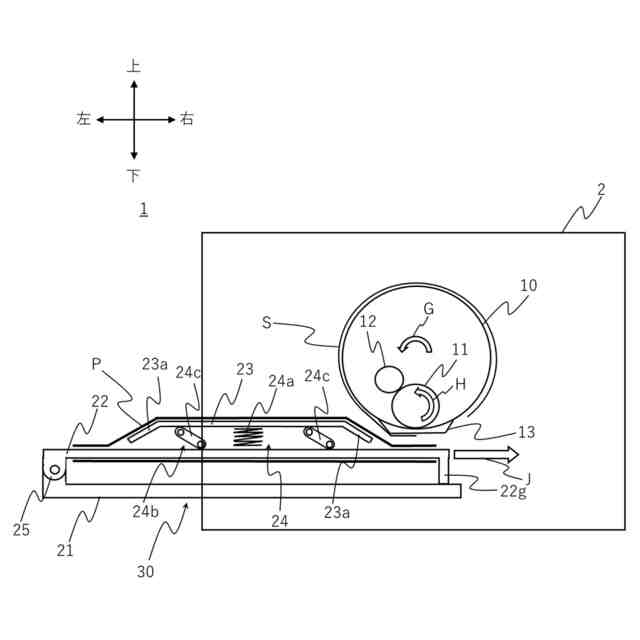

第２の実施形態の印刷媒体設置装置を用いた孔版印刷装置の概略構成を示す図

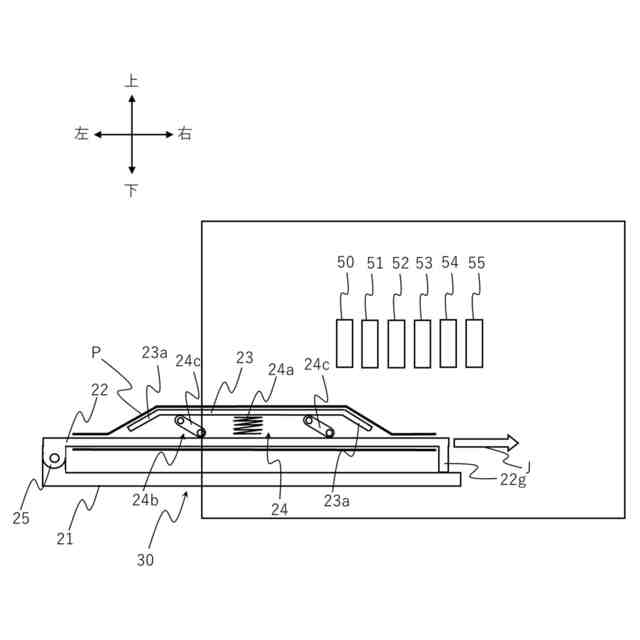

第２の実施形態の印刷媒体設置装置を用いたインクジェット印刷装置の概略構成を示す図
シリアル方式のヘッド部の一実施形態の概略構成を示す図
【発明を実施するための形態】
【００１０】
以下、図面を参照して本発明の印刷媒体設置装置の第１の実施形態について詳細に説明する。図１は、本実施形態の印刷媒体設置装置２０の概略構成を示す平面図である。図２は、図１に示す印刷媒体設置装置２０のＡ－Ａ線断面図である。
（【００１１】以降は省略されています）
