特許ウォッチ

公開番号2025129544
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026246
出願日2024-02-26
発明の名称電磁波シールド用粉末、それを含む組成物、及びその製造方法
出願人株式会社中津山熱処理
代理人弁理士法人翔和国際特許事務所
主分類H05K 9/00 20060101AFI20250829BHJP(他に分類されない電気技術)
要約【課題】広い周波数領域にわたって、特にGHz以上の周波数領域において減衰効果が高い電磁波シールド用粉末を提供すること。
【解決手段】電磁波シールド用粉末は、竹レーヨン繊維の焼成体からなる繊維の細断物を含む。前記細断物の平均繊維長が50μm以上500μm以下であることが好適である。前記平均繊維長/前記平均繊維径で定義される平均アスペクト比が20以上60以下であることも好適である。前記細断物は、X線回折測定においてグラファイトに由来する回折ピークが観察されないものであることも好適である。前記細断物は非晶質であることも好適である。
【選択図】なし
特許請求の範囲【請求項１】
竹レーヨン繊維の焼成体からなる繊維の細断物を含む電磁波シールド用粉末。
続きを表示（約 550 文字）【請求項２】
前記細断物の平均繊維長が５０μｍ以上５００μｍ以下である、請求項１に記載の電磁波シールド用粉末。
【請求項３】
前記平均繊維長／前記平均繊維径で定義される平均アスペクト比が２０以上６０以下である、請求項２に記載の電磁波シールド用粉末。
【請求項４】
前記細断物は、Ｘ線回折測定においてグラファイトに由来する回折ピークが観察されないものである、請求項１又は２に記載の電磁波シールド用粉末。
【請求項５】
前記細断物は非晶質である、請求項１又は２に記載の電磁波シールド用粉末。
【請求項６】
竹の焼成体の粉砕物を更に含む、請求項１又は２に記載の電磁波シールド用粉末。
【請求項７】
前記粉砕物の平均粒径が５０μｍ以上２０００μｍ以下である、請求項６に記載の電磁波シールド用粉末。
【請求項８】
請求項１に記載の電磁波シールド用粉末を含む電磁波シールド用組成物。
【請求項９】
塗料である、請求項６に記載の電磁波シールド用組成物。
【請求項１０】
三次元樹脂成形体である、請求項８に記載の電磁波シールド用組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁波シールド用粉末及びその製造方法に関する。また本発明は、電磁波シールド用粉末を含む電磁波シールド用組成物に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年のマイクロエレクトロニクス技術の進歩により、パーソナルコンピュータや携帯電話をはじめとする多種多様な電子機器が普及している。このような環境下、不要な電磁波による電磁ノイズが電子機器に及ぼす影響が指摘されている。また、車載用のレーダや速度測定等のレーダには、測定に必要な電磁波だけを受信し、不要な電磁波を受信しないような対策が必要とされる。このように、機器の誤動作や故障の防止、不要な電磁波の放射抑制、外部からの電磁波に対する十分な耐性等が要求されている。
【０００３】
電磁波対策は、電磁波を反射させる方法と吸収させる方法に大別される。例えば電磁波の反射を行う電磁波シールドとしては、金属が一般的に使用されている。一方で、機器自体が発生させる電磁波による機器の誤作動防止の用途としては、反射でなく電磁波吸収体が必要となる。このような製品としては、フェライトを練りこんだゴムあるいはプラスチックが主流となっている。
【０００４】
例えば特許文献１には、外径１５～１００ｎｍの炭素繊維から構成される三次元ネットワーク状の炭素繊維構造体からなるＧＨｚ帯用電磁波吸収体が提案されている。
特許文献２には、繊維シート基材を導電性高分子で被覆した導電性繊維シートを２以上積層してなる電磁波吸収体が提案されている。
特許文献３には、パルプ及び炭素繊維を含む複数の第１層と、パルプを含み炭素繊維を含まない第２層とを有する積層体からなり、該積層体における二つの第１層の間に第２層が設けられている、電磁波吸収体が提案されている。
非特許文献１では、竹炭の電磁波シールド効果について検討されており、７５０℃以上で炭化した竹炭は、４ＧＨｚの電磁波を反射する効果が認められることが報告されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－１１５８５４号公報
特開２０１５－３９０１７号公報
特開２０２１－１５８１７５号公報
【非特許文献】
【０００６】
「竹炭の電気的物性と電磁波シールド効果に関する研究」、鹿児島県工業技術センター研究報告第１２号、１９９８年
【発明の概要】
【発明が解決しようとする課題】
【０００７】
技術の進歩に伴い、様々な分野で使用される電磁波の波長領域は広範囲に及び、比較的長波長から、ミリ波などの短波長の電磁波まで十分な減衰量でシールド可能な材料が求められている。特に１ＧＨｚ以上の短波長の電磁波に対するシールド材が求められている。
したがって本発明の課題は、広い周波数領域にわたって減衰効果が高い電磁波シールド用粉末及びその製造方法を提供することにある。
【課題を解決するための手段】
【０００８】
本発明は、竹レーヨン繊維の焼成体からなる繊維の細断物を含む電磁波シールド用粉末を提供するものである。
【０００９】
また本発明は、前記電磁波シールド用粉末の製造方法であって、
竹レーヨン繊維を、真空下、最高到達温度６５０℃以上１４００℃以下で多段階焼成して焼成体を得、
前記焼成体を細断工程に付す、電磁波シールド用粉末の製造方法を提供するものである。
【発明の効果】
【００１０】
本発明によれば、広い周波数領域にわたって、特にＧＨｚ以上の周波数領域において減衰効果が高い電磁波シールド用粉末及びその製造方法を提供される。
【発明を実施するための形態】

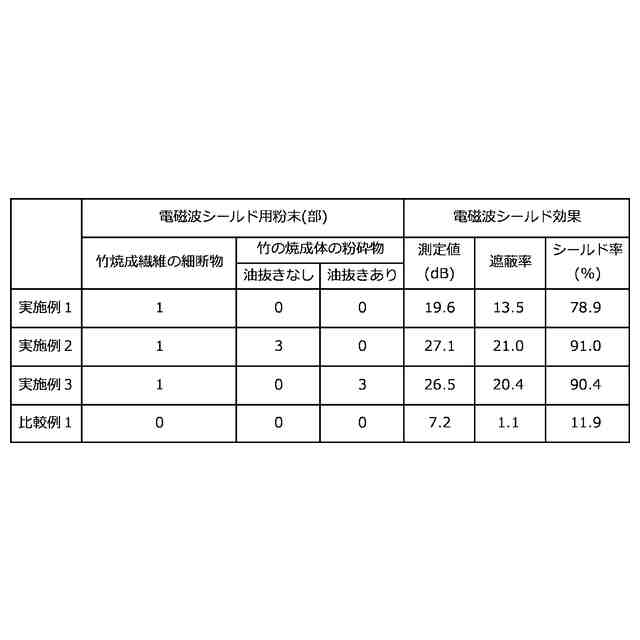

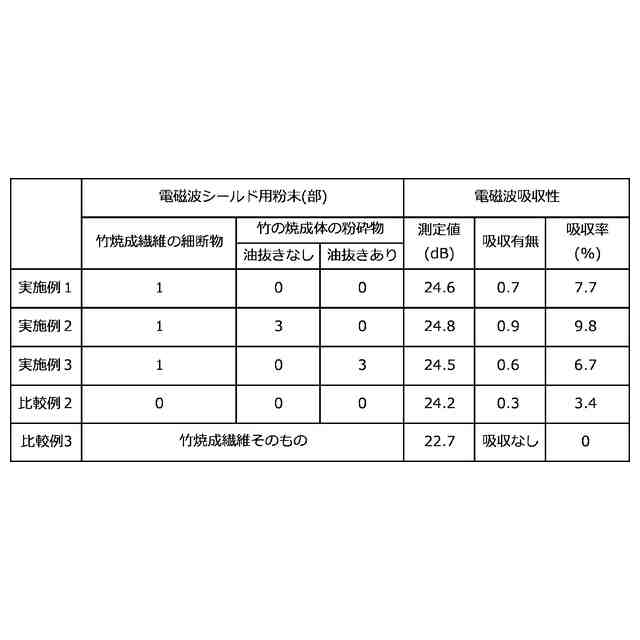

（【００１１】以降は省略されています）

関連特許
