公開番号2025129223
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2025107474,2024533102
出願日2025-06-25,2022-11-30
発明の名称熱画像機能付きの照準器
出願人西安華科光電有限公司,HUANIC CORPORATION
代理人弁理士法人R&C
主分類F41G 1/38 20060101AFI20250828BHJP(武器)
要約【課題】人の目で直接標的を観察する必要がある既存の照準器の光学系に起因する、標的の観察及び決定が周囲の光の影響を大きく受けるという問題を解決すること。
【解決手段】本体1を含む熱画像機能付きの照準器であって、本体1の下方には、バッテリカバーアセンブリ、熱画像レンズアセンブリ、熱画像コアアセンブリ、バッテリ、調整アセンブリ7、分光表示アセンブリ8が設けられ、バッテリカバーアセンブリと、熱画像レンズアセンブリとは並んで設けられ、バッテリカバーアセンブリの後方にはバッテリが設けられ、熱画像コアアセンブリは熱画像レンズアセンブリの後方に設けられ、調整アセンブリ7は熱画像コアアセンブリの後方に設けられ、分光表示アセンブリ8は調整アセンブリ7の上方に設けられている。
【選択図】図6
特許請求の範囲【請求項１】
本体１を含む熱画像機能付きの照準器であって、
前記本体１の下方には、バッテリカバーアセンブリ（１１）、熱画像レンズアセンブリ（１２）、熱画像コアアセンブリ（１３）、バッテリ（１４）、調整アセンブリ７、分光表示アセンブリ（８）が設けられ、前記バッテリカバーアセンブリ（１１）と、熱画像レンズアセンブリ（１２）とは並んで設けられ、前記バッテリカバーアセンブリ（１１）の後方にはバッテリ（１４）が設けられ、前記熱画像コアアセンブリ（１３）は熱画像レンズアセンブリ（１２）の後方に設けられ、前記調整アセンブリ（７）は熱画像コアアセンブリ（１３）の後方に設けられ、前記分光表示アセンブリ（８）は調整アセンブリ（７）の上方に設けられている、
ことを特徴とする熱画像機能付きの照準器。
続きを表示（約 1,700 文字）【請求項２】

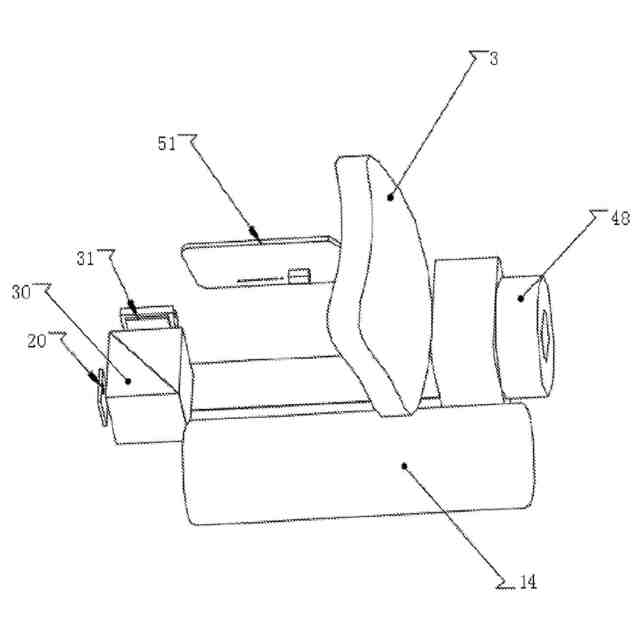

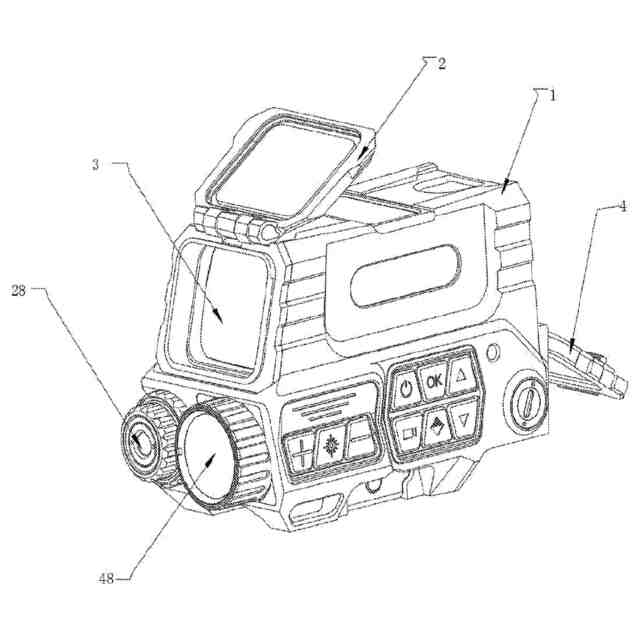

前記バッテリカバーアセンブリ（１１）を赤外線照明アセンブリ（２８）に置き換え、前記熱画像レンズアセンブリ（１２）を微光暗視撮影モジュール（４８）に置き換えることを特徴とする請求項１に記載の熱画像機能付きの照準器。
【請求項３】

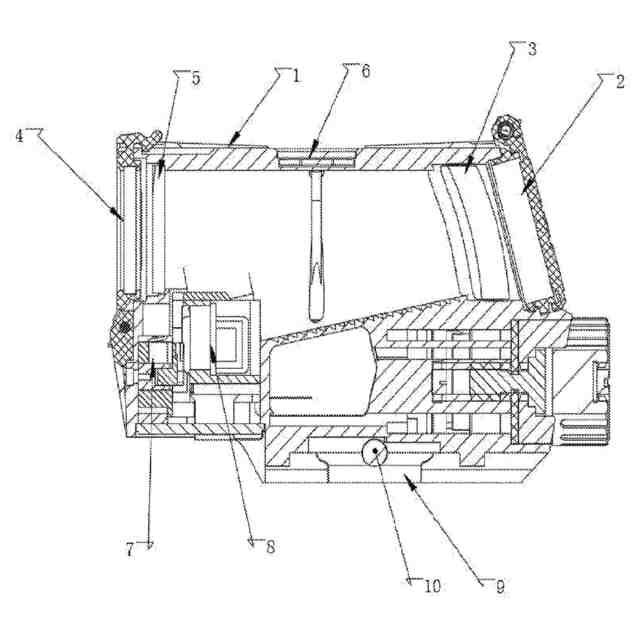

前記本体１の前方にはフロントカバー２が設けられ、前記フロントカバー（２）の後方にはレンズ（３）が設けられ、前記本体１の後方にはバックカバー（４）が設けられ、前記バックカバー（４）の前方には窓保護ガラス（５）が設けられ、前記本体（１）の上方の中央部にはソーラー充電パネル（６）が設けられている、
ことを特徴とする請求項１に記載の熱画像機能付きの照準器。
【請求項４】
前記本体（１）の右側面には、第１のメインコントロールボード（１５）と、第２のメインコントロールボード（１６）とが設けられ、前記第１のメインコントロールボード（１５）は、第２のメインコントロールボード（１６）の前方に設けられている、
ことを特徴とする請求項１に記載の熱画像機能付きの照準器。
【請求項５】

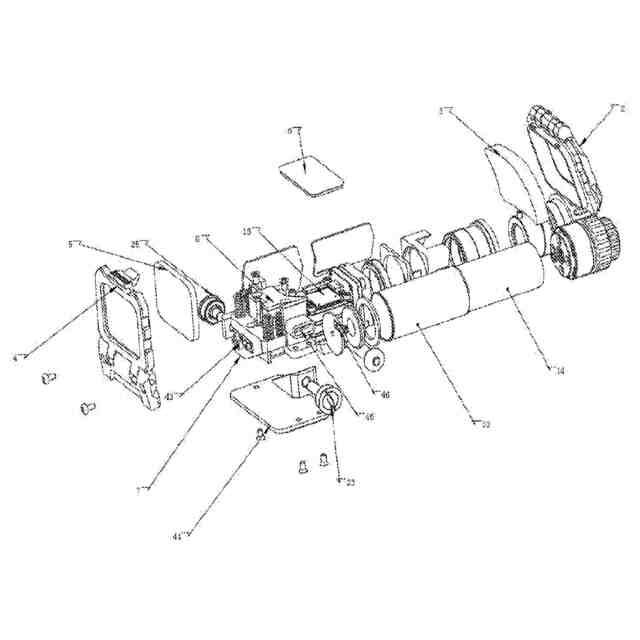

前記調整アセンブリ（７）は、調整アセンブリ本体（１７）を含み、前記調整アセンブリ本体（１７）には、ＬＥＤベース（１８）が設けられ、前記ＬＥＤベース（１８）は、チップベース（１９）に接続され、前記チップベース（１９）には、ＬＥＤグラフィックチップ（２０）が設けられ、前記調整アセンブリ本体（１７）の下部の左側には、傾斜面（２１）が設けられ、前記傾斜面２１は傾斜エジェクタブロック（２２）と当接し、前記傾斜エジェクタブロック（２２）の左側には第１の微調整ネジ（２３）が設けられ、前記調整アセンブリ本体（１７）の右側には横方向エジェクタブロック（２４）が設けられ、前記横方向エジェクタブロック（２４）の右側には第２の微調整ネジ（２５）が設けられ、前記調整アセンブリ本体（１７）と横方向エジェクタブロック（２４）との間には横方向エジェクタバネ（２６）がさらに設けられ、前記調整アセンブリ本体（１７）の上方には圧縮バネ（２７）が設けられ、前記調整アセンブリ（７）は調整ネジ（４３）をさらに含み、前記調整ネジ（４３）は、調整アセンブリ本体（１７）の後方に設けられている、
ことを特徴とする請求項１に記載の熱画像機能付きの照準器。
【請求項６】

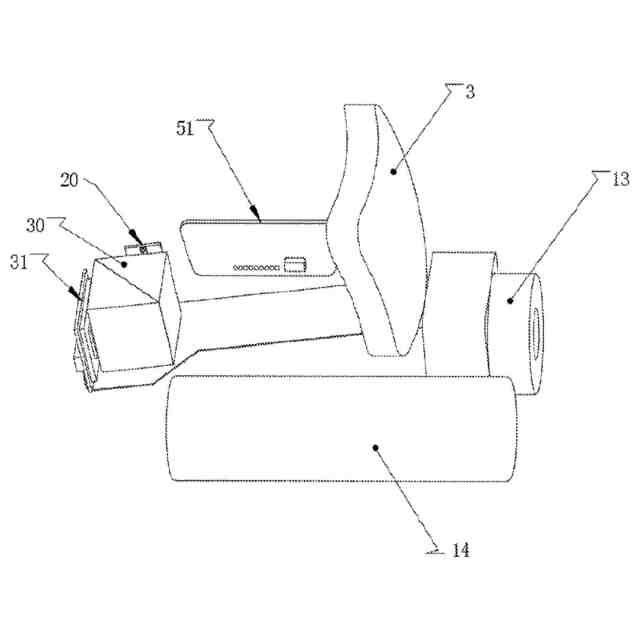

前記分光表示アセンブリ（８）は、ビームスプリッターベース（２９）と、ビームスプリッターベース（２９）内に設けられているビームスプリッター（３０）と、ビームスプリッターベース（２９）の右側面に設けられているディスプレイスクリーン（３１）と、ビームスプリッターベース（２９）の上方に設けられているビームスプリッターカバー（３２）とを含む、
ことを特徴とする請求項１に記載の熱画像機能付きの照準器。
【請求項７】
前記バッテリ（１４）の外周には導電筒体（３３）がさらに設けられ、前記バッテリ（１４）の後方には、導電板（３４）、緩衝パッド（３５）、導電バネ（３６）、正極板（３７）が順次設けられている、
ことを特徴とする請求項１に記載の熱画像機能付きの照準器。
【請求項８】

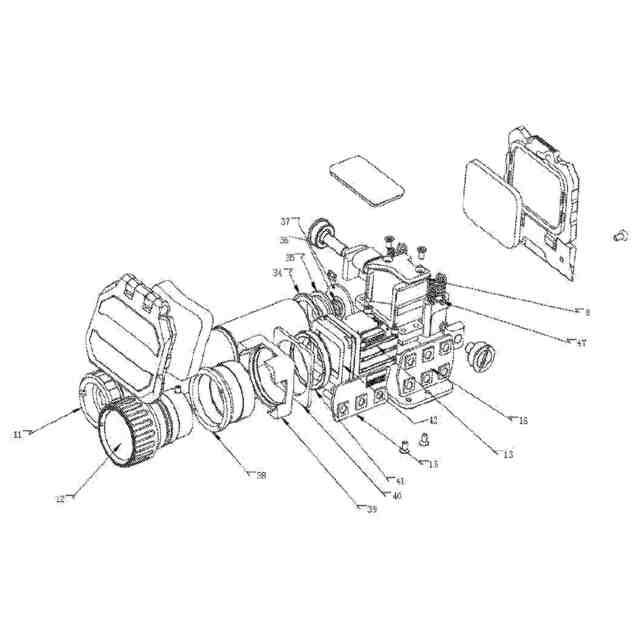

前記熱画像レンズアセンブリ（１２）は、接続スリーブ（３８）と、レンズガスケット（３９）と、シールガスケット（４０）と、コア押えリング（４１）とをさらに含み、前記熱画像レンズアセンブリ（１２）と熱画像コアアセンブリ（１３）との間にはコア緩衝パッド（４２）が設けられている、
ことを特徴とする請求項１に記載の熱画像機能付きの照準器。
【請求項９】
前記本体１の右側、バッテリ（１４）の後方には、データ充電ポート（４５）がさらに設けられ、前記データ充電ポート（４５）の近傍には充電表示灯（４６）が設けられている、
ことを特徴とする請求項１に記載の熱画像機能付きの照準器。
【請求項１０】
前記本体１の左側、第２のメインコントロールボード（１６）の近傍には、スイッチ表示灯（４７）が設けられている、
ことを特徴とする請求項１に記載の熱画像機能付きの照準器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照準器システムの技術分野に属し、具体的には、赤外線撮影、低照度撮影及びＬＥＤ照準光スポットの融合に基づく照準器システム及び熱画像機能付きの照準器に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
既存の銃器照準器に取り付けられたＬＥＤチップから出射された光は、接着レンズによって反射され、照準光スポットを形成する。ＬＥＤチップの発光帯域は５６０±８０ｎｍ又はその他の帯域であり、ＬＥＤから出射される光は、赤、黄、緑など様々な色を含むことが多く、接着レンズにコーティングされた狭帯域干渉フィルターフィルムと長波長カットフィルターフィルムにより、様々な色の光が反射される。５４５±１５ｎｍの波長と６００ｎｍより大きい波長の光は人の目に反射される同時に、人の目は接着レンズを通して標的と標的周辺の環境を観察し、照準光スポットが標的に一致する照準方法で射撃する。
【０００３】
特許出願番号第２０１９２００４８７５０．４号明細書は、単色性と隠蔽性を改善する反射型内レッドドット照準鏡の光学系を開示しており、ＬＥＤチップと、ＬＥＤチップによって出射された光を反射するために使用されるレンズとを含む。ＬＥＤチップの近傍には、ＬＥＤチップとレンズの間に配置されている狭帯域干渉フィルターフィルムでコーティングされたフィルターシートが配置されている。このフィルターシートは、人の目に入る光の単色性を向上させるために、前記ＬＥＤチップが出射する中心波長以外の広帯域の光をフィルタリングするために使用される。フィルターシートから出射された中心波長以外の波長の光の光エネルギーは弱められ、あるいはカットされ、フィルターシートから出射された中心波長の光のエネルギーがレンズの接着反射面に照射される。接着反射面には中心波長をカットするカットフィルムがコーティングされているため、遠距離からレンズの方向を見たときにレンズから出射された光が発見されにくくなり、照準器の隠蔽性が向上する。人の目を通して標的を直接観察する方法は、距離が遠いあるいは光の弱い射撃環境において、標的を正確に判断又は識別するのは非常に困難である。
【０００４】
特許出願番号第２０１９２２４６２３２４．８号明細書は、緑色光チップモジュール、赤色光チップモジュール及び直角プリズムを含む２光３色光学系及びその照準器を開示している。緑色光チップモジュールと赤色光チップモジュールは垂直に配置され、立方体プリズムの幾何学的中心は緑色光チップモジュールと赤色光チップモジュールの出射光線の交点に配置される。立方体プリズムは、前記緑色光チップモジュールと赤色光チップモジュールの出射光線の角度の二等分線に沿って延びる対角線面に複合フィルムがコーティングされている。この複合フィルムは、前記赤色光チップモジュールが出射する赤色光を完全に反射し、前記緑色光チップモジュールが出射する緑色光を透過させるために使用される。赤色光と緑色光の２つの光源を設置し、互いに直交するように出射させることで、プリズムと全反射フィルム又は透過フィルムの助けを借りて、制御回路を通して緑色光、赤色光、黄色光などを発生させることができ、光源の数と照準器の体積と重量を大幅に削減することができる。しかし、このような照準器では、人の目で直接標的を観察することに変わりはなく、距離が遠いあるいは光の弱い射撃環境において、標的を正確に判断又は識別するのは非常に困難である。
【先行技術文献】
【特許文献】
【０００５】
中国特許出願第２０１９２００４８７５０．４号明細書
中国特許出願第２０１９２２４６２３２４．８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、人の目で直接標的を観察する必要がある既存の照準器の光学系に起因する、標的の観察及び決定が周囲の光の影響を大きく受けるという問題を解決するためになされたものである。
【課題を解決するための手段】
【０００７】

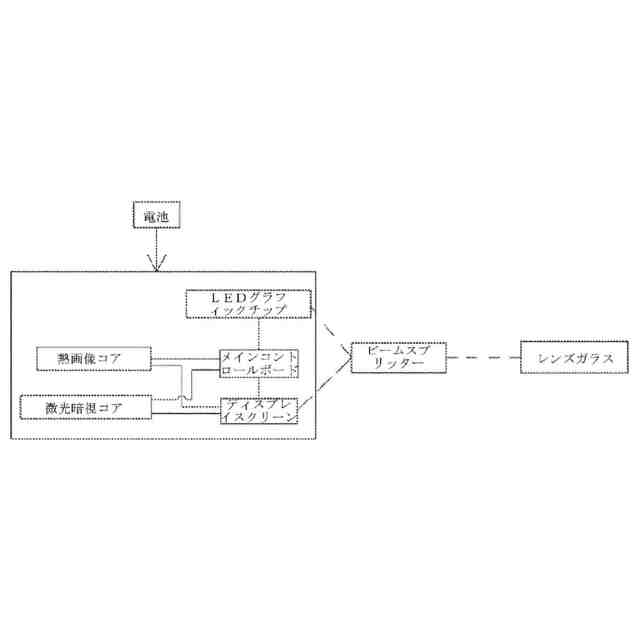

本発明に記載の赤外線撮影、低照度撮影及びＬＥＤ照準光スポットの融合に基づく照準器システムは、ＬＥＤグラフィックチップと、レンズと、ビームスプリッターと、ディスプレイスクリーンと、熱画像コアアセンブリと、微光暗視撮影モジュールと、メインコントロールボードとを含み、前記熱画像コアアセンブリはメインコントロールボードに電気的に接続され、前記微光暗視撮影モジュールはメインコントロールボードに電気的に接続され、前記熱画像コアアセンブリ及び微光暗視撮影モジュールはいずれもディスプレイスクリーンに電気的に接続され、前記メインコントロールボードはそれぞれＬＥＤグラフィックチップ及びディスプレイスクリーンに電気的に接続され、前記ＬＥＤグラフィックチップ及びディスプレイスクリーンから出射する光がビームスプリッターを通過して、レンズへ入射する。
【０００８】

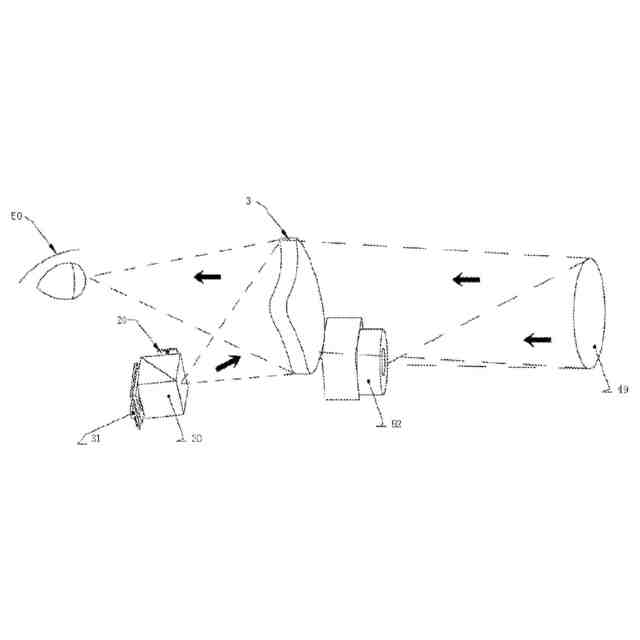

さらに、前記ディスプレイスクリーンからビームスプリッターへ入射する光と、ＬＥＤグラフィックチップからビームスプリッターへ入射する光は９０°に配置されている。
【０００９】
さらに、前記赤外線撮影、低照度撮影及びＬＥＤ照準光スポットの融合に基づく照準器システムは、レンズと、ＯＬＥＤスクリーンと、熱画像コアアセンブリと、微光暗視撮影モジュールと、メインコントロールボードとを含み、前記熱画像コアアセンブリはメインコントロールボードに電気的に接続され、前記微光暗視撮影モジュールはメインコントロールボードに電気的に接続され、前記熱画像コアアセンブリ及び微光暗視撮影モジュールはいずれもディスプレイスクリーンに電気的に接続され、前記メインコントロールボードはＯＬＥＤスクリーンに電気的に接続され、前記ＯＬＥＤスクリーンから出射する光はレンズへ入射する。
【００１０】
本発明の前記本体を含む熱画像機能付きの照準器は、前記本体の下方には、バッテリカバーアセンブリ、熱画像レンズアセンブリ、熱画像コアアセンブリ、バッテリ、調整アセンブリ、分光表示アセンブリが設けられ、前記バッテリカバーアセンブリと、熱画像レンズアセンブリとは並んで設けられ、前記バッテリカバーアセンブリの後方にはバッテリが設けられ、前記熱画像コアアセンブリは熱画像レンズアセンブリの後方に設けられ、前記調整アセンブリは熱画像コアアセンブリの後方に設けられ、前記分光表示アセンブリは調整アセンブリの上方に設けられ、前記調整アセンブリはさらに調整ネジを含み、前記調整ネジは調整アセンブリ本体の後方に設けられている。
（【００１１】以降は省略されています）
