公開番号2025113143
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024164454
出願日2024-09-20
発明の名称光学照準器
出願人株式会社ライト光機製作所
代理人個人
主分類F41G 1/38 20060101AFI20250725BHJP(武器)
要約【課題】ダイヤル自体が上下しない調整機構を採用する光学照準器において、ゼロストップ機能を簡素な機構で実現する。
【解決手段】レンズ群が収容されたレンズ保持筒を含む光学系と、光学系を収容する筐体と、ダイヤルを回転させることでダイヤルを上下させずに筐体内に挿入された軸を上下させてレンズ保持筒の傾きを変化させる調整機構を備える着弾点調整部と、を備え、着弾点調整部は、ダイヤルと一体的に回転する第1リングと、第1リングと筐体の間に設けられる第2リングとを更に備え、第1リングは、第1の回転方向にのみ回転可能なゼロストップ状態で調整機構にダイヤルを介し連結され、ゼロストップ状態は、第2リングから突出した第1ピンが第1突起の第2の回転方向への進行を阻止する形で形成され、第1ピンは、第1リングの回転開始後、第1突起が第1ピンの位置に到達するのに先立ち第2リングから引っ込む。
【選択図】図3

特許請求の範囲【請求項１】
標的をユーザに視認させる光学照準器であって、
レンズ群が収容されたレンズ保持筒を含む光学系と、
前記光学系を収容する筐体と、
前記ユーザがダイヤルを回転させることで、前記ダイヤルを上下させることなく、前記レンズ保持筒の傾きを変化させる調整機構を備える、前記筐体上に設けられる着弾点調整部と
を備え、
前記着弾点調整部は、
前記ダイヤルと連結されて一体的に回転する第１リングと、
前記第１リングと前記筐体との間に設けられる第２リングと、
を更に備え、
前記第１リングは、前記第２リングに向けて突起する第１突起を備え、第１の回転方向にのみ回転可能とされたゼロストップ状態で、前記ダイヤルを介して前記調整機構に連結され、
前記ゼロストップ状態は、前記第２リングから前記第１リングに向けて突出した第１ピンにより、前記第１突起の、前記第１の回転方向と逆の回転方向である第２の回転方向への進行が阻止されるという形で形成され、
前記第１ピンは、前記第１リングの前記第１の回転方向への回転開始後、前記第１突起が前記第１ピンの位置に到達するのに先立ち前記第２リングから引っ込む
ことを特徴とする光学照準器。
続きを表示（約 1,900 文字）【請求項２】
前記着弾点調整部は、第１リングの前記第１の回転方向への１回転目から２回転目に移行する際に、前記第２リングを一定の範囲で、前記第１リングと連動して回転させることで、連動回転の前後における前記第２リングの回転方向の位置の変化に基づき、前記ダイヤルの回転が何回転目にあるかを認識可能とする回転指標提供機構を更に備えることを特徴とする請求項１に記載の光学照準器。
【請求項３】
前記第１リングと前記第２リングとの間に存在し、前記第１リング側から前記第２リングに押し付けられている追随体を更に備え、
前記第２リングは、前記第１リングと対向する面である第１面に、窪みである連結保持部を備え、前記筐体と対向する面である第２面に、一定の長さで延在する回転制限溝を備え、更に、前記第１面と前記第２面とを貫通する孔である第１貫通孔を備え、
前記第１ピンは、前記第２リングと前記筐体との間に存在して、前記第２リング側から前記筐体側に加圧され、
前記筐体は、前記第２リングに向けて突起する、第２突起及びピン制御突起を備え、

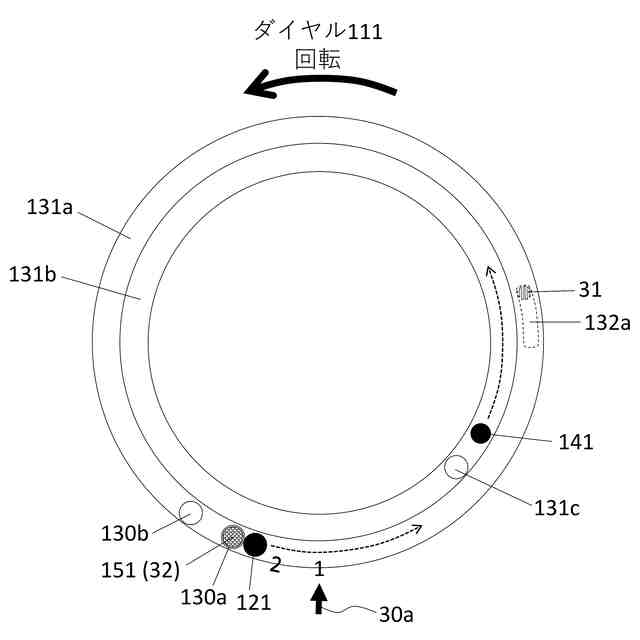

前記ゼロストップ状態が、前記第１ピンが、前記ピン制御突起により押し上げられ前記第１貫通孔を経て、前記第１突起が前記第１リング１２０の回転に伴って辿る前記第１面の環状の第１軌道に突出して、前記第１突起の前記第２の回転方向への進行が阻止されるという形で形成され、

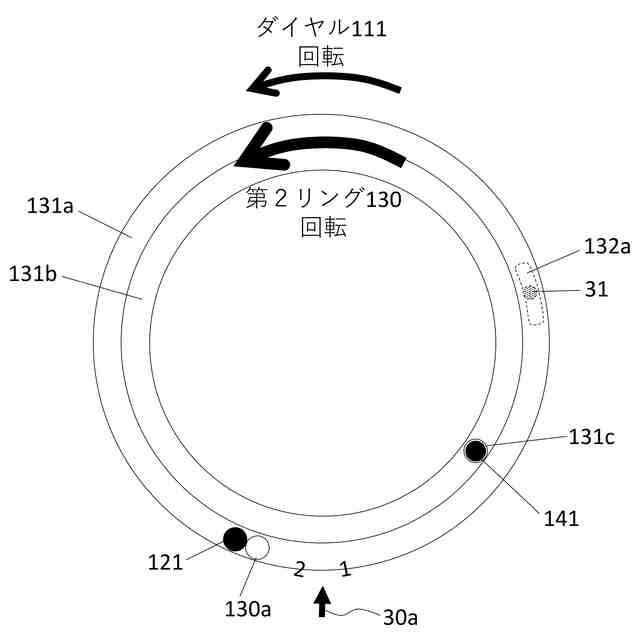

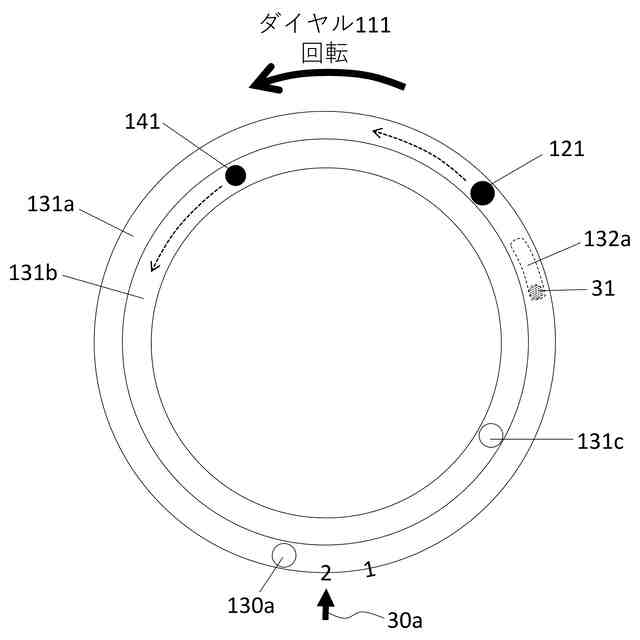

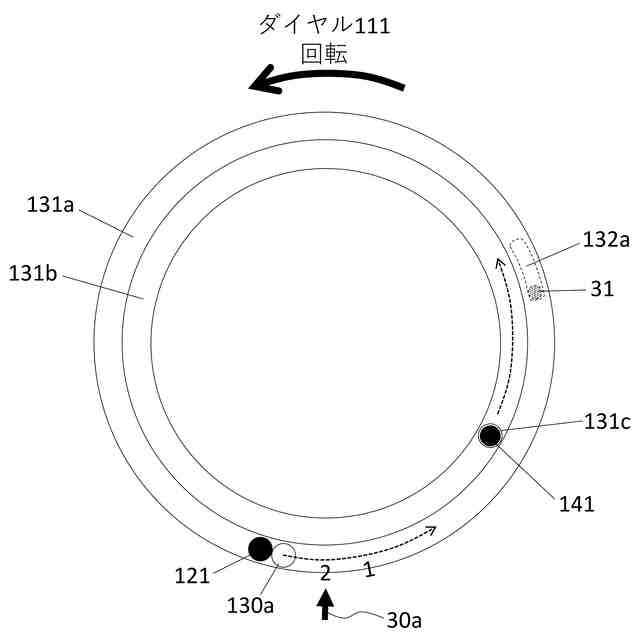

前記回転指標提供機構が、前記ダイヤルの回転に追随して前記第１面の環状の第２軌道を辿る前記追随体が、前記ダイヤルが前記第１の回転方向に１回転した時点で、前記第２軌道に形成された前記連結保持部に係合することで前記第２リングが前記第１リングに連動して回転を開始し、これにより、前記第２リングに対する前記ピン制御突起の位置が移動して前記第１ピンの押し上げが解除されて前記第１軌道から前記第１ピンが引っ込む結果、前記第１突起が前記第１貫通孔上を通過可能となり、更に、前記回転制限溝に係合した前記第２突起が前記回転制限溝の一端から移動し他端で行き止まった後、更に第１リング１２０を回転させると、前記追随体が前記連結保持部から離脱して前記第２リングの連動が解除され、前記第１リングによる前記第１の回転方向への２回転目が開始されるように構成することで実現される
ことを特徴とする請求項２に記載の光学照準器。
【請求項４】
前記第２リングと前記筐体との間に存在し、前記第２リング側から前記筐体側に加圧されている第２ピンと、
前記第２リングに形成される、前記第１面と前記第２面とを貫通する孔である第２貫通孔と、
を更に備え、
前記第２リングが、前記第１リングに連動して前記第１の回転方向への回転を開始した際、前記ピン制御突起に対する前記第２リングの位置が移動して、前記第１ピンの押し上げが解除されるのに続き前記第２ピンが押し上げられ、前記第２貫通孔を経て、前記第１突起が辿る前記第１面の環状の第１軌道に突き出すことで、前記第１リングの前記第１の回転方向への２回転目が、前記第１突起の進行が前記第２ピンに阻止されることにより終了する
ことを特徴とする請求項３に記載の光学照準器。
【請求項５】
前記第２リングの前記第２面に形成される２つの窪みである第１保持部及び第２保持部と、
前記第２リングと前記筐体との間に設けられ、前記筐体側から前記第２リングに押し付けられている誤作動防止体と、
を更に備え、
前記第２リングが、前記第１リングの前記第1の回転方向への１回転目から２回転目に移行する際に、前記第１リングに連動して前記第１の回転方向に回転することで、前記誤作動防止体に対する前記第２リングの位置が移動して、１回転目に前記第１保持部に嵌り込んでいた前記誤作動防止体が前記第２保持部に移動して係合する
ことを特徴とする請求項３又は４に記載の光学照準器。
【請求項６】
前記ダイヤルは着脱可能で、かつ装着の向きを変更可能であり、装着の向きの変更により、前記第１リングとの連結の有無を変更可能であることを特徴とする請求項１に記載の光学照準器。
【請求項７】
前記ダイヤルと前記第１リングとの連結は、一方に設けられた凹部に他方に設けられた凸部が係合することにより実現され、前記ダイヤルの装着の向きの変更により前記凹部と前記凸部とが係合しなくなることで連結が無くなることを特徴とする請求項６に記載の光学照準器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、狩猟用銃やスポーツ用銃に装備される光学照準器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、狩猟用銃やスポーツ用銃に装備される光学照準器において、ターレットと呼ばれる着弾点の調整機構を設けた構成が知られている（例えば、特許文献１参照）。
【０００３】
ターレットには、ゼロストップ機能を備えるものがある。ゼロストップ機能は、或る着弾点についてゼロイン調整がなされた調整機構におけるダイヤルの回転状態を起点として、ダイヤルを一方の回転方向に回転可能としつつ、他方の回転方向、すなわち逆の回転方向に回転できなくする機能である。これにより、ダイヤルを一方の回転方向に回転させて着弾点を調整した後でも、逆の回転方向に回し切ることでゼロイン調整した回転位置に容易に戻すことができる。
【０００４】
ターレットの構造は大きく分けて２つのタイプがある。１つは、ダイヤルを回すとダイヤル自体が上下に動くタイプであり、もう１つは、ダイヤルを回すとダイヤル自体は上下せずに内部の部品が上下に動くタイプである。後者のタイプは、ダイヤル自体が上下しないことでターレットの高さを低く抑えられるため、コンパクトな製品が好まれている近年の市場では需要が高まっている。
【先行技術文献】
【特許文献】
【０００５】
特開２００４－１５０６９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
従来、ダイヤル自体が上下しない調整機構においてゼロストップ機能を簡素な機構で実現する構成が明らかでなかった。
【０００７】
本発明の目的は、ダイヤル自体が上下しない調整機構を採用する光学照準器であって、ゼロストップ機能が簡素な機構で構成された光学照準器を提供することにある。
【課題を解決するための手段】
【０００８】

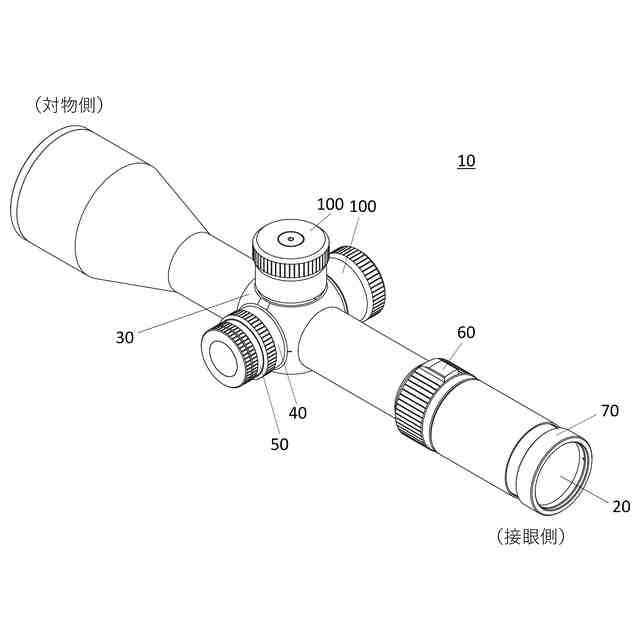

本発明の光学照準器は、標的をユーザに視認させる光学照準器であって、光学系、筐体及び着弾点調整部を備える。
光学系は、レンズ群が収容されたレンズ保持筒を含む。
筐体は、光学系を収容する。

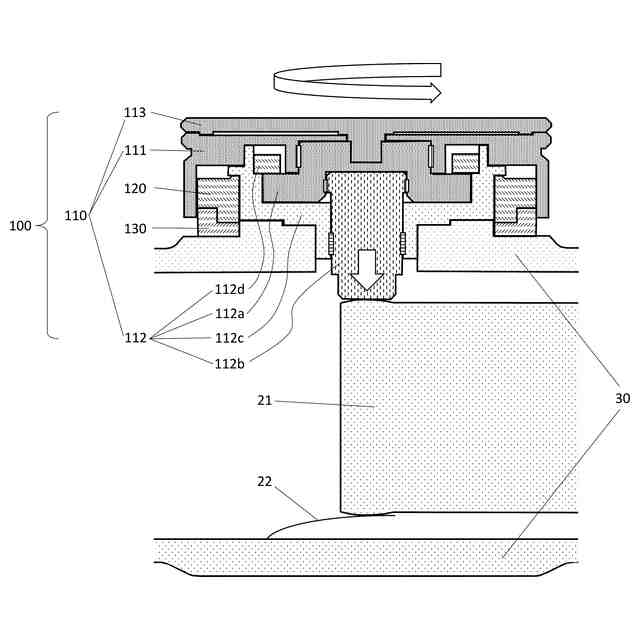

着弾点調整部は、調整機構、第１リング及び第２リングを備える。調整機構は、筐体上に設けられ、ユーザがダイヤルを回転させることで、ダイヤルを上下させることなく、レンズ保持筒の傾きを変化させる。第１リングは、ダイヤルと連結されて一体的に回転する。第２リングは、第１リングと筐体との間に設けられる。
第１リングは、第２リングに向けて突起する第１突起を備え、第１の回転方向にのみ回転可能とされたゼロストップ状態で、ダイヤルを介して調整機構に連結される。
ゼロストップ状態は、第２リングから第１リングに向けて突出した第１ピンにより、第１突起の、第１の回転方向と逆の回転方向である第２の回転方向への進行が阻止されるという形で形成される。
第１ピンは、第１リングの第１の回転方向への回転開始後、第１突起が第１ピンの位置に到達するのに先立ち第２リングから引っ込む。
【０００９】
本発明の光学照準器の着弾点調整部は、第１リングの第1の回転方向への１回転目から２回転目に移行する際に、第２リングを一定の範囲で、第１リングと連動して回転させることで、連動回転の前後における第２リングの回転方向の位置の変化に基づき、ダイヤルの回転が何回転目にあるかを認識可能とする回転指標提供機構を更に備えてもよい。
【００１０】

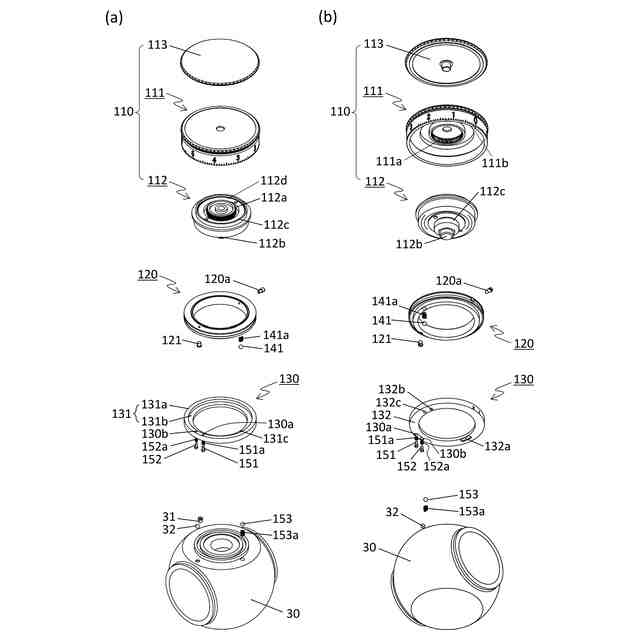

本発明の光学照準器は、第１リングと第２リングとの間に存在し、第１リング側から第２リングに押し付けられている追随体を更に備え、第２リングは、第１リングと対向する面である第１面に、窪みである連結保持部を備え、筐体と対向する面である第２面に、一定の長さで延在する回転制限溝を備え、更に、第１面と第２面とを貫通する孔である第１貫通孔を備えてもよい。
また、第１ピンは、第２リングと筐体との間に存在して、第２リング側から筐体側に加圧され、筐体は、第２リングに向けて突起する、第２突起及びピン制御突起を備えてもよい。
そして、ゼロストップ状態を、第１ピンが、ピン制御突起により押し上げられ第１貫通孔を経て、第１突起が第１リング１２０の回転に伴って辿る第１面の環状の第１軌道に突出して、第１突起の第２の回転方向への進行が阻止されるという形で形成してもよい。
また、回転指標提供機構を、ダイヤルの回転に追随して第１面の環状の第２軌道を辿る追随体が、ダイヤルが第１の回転方向に１回転した時点で、第２軌道に形成された連結保持部に係合することで第２リングが第１リングに連動して回転を開始し、これにより、第２リングに対するピン制御突起の位置が移動して第１ピンの押し上げが解除されて第１軌道から第１ピンが引っ込む結果、第１突起が第１貫通孔上を通過可能となり、更に、回転制限溝に係合した第２突起が回転制限溝の一端から移動し他端で行き止まった後、更に第１リング１２０を回転させると、追随体が連結保持部から離脱して第２リングの連動が解除され、第１リングによる第１の回転方向への２回転目が開始されるように構成することにより実現してもよい。
（【００１１】以降は省略されています）
