特許ウォッチ

公開番号2024151281
公報種別公開特許公報(A)
公開日2024-10-24
出願番号2023097778
出願日2023-06-14
発明の名称光源ビームを調整可能なトイガン
出願人逵恩室内設計諮詢(上海)有限公司
代理人個人
主分類F41B 11/89 20130101AFI20241017BHJP(武器)
要約【課題】レンズアセンブリを使用して光源が発するビームのスポットサイズを調整することによって、トイガンの面白さを高め、プレイヤーの体験をさらに向上させることができる、光源ビームを調整可能なトイガンを提供する。
【解決手段】トイガンは、トイガンの縦軸に沿って設けられ、少なくとも1つのゲル弾を受けるための発射管400と、発射管400に操作可能に接続され、縦軸に沿って少なくとも1つのゲル弾を発射するように設けられる推進システムと、ビームを発生させて前記縦軸に沿って発射するための光源500であって、ビームは少なくともゲル弾が発射管400の出口から離れた後にゲル弾に照射する光源500と、光源500の照射側に設けられ、縦軸上を移動可能であり、光源500が発するビームのスポットサイズを調整するためのレンズアセンブリ600、を含む。

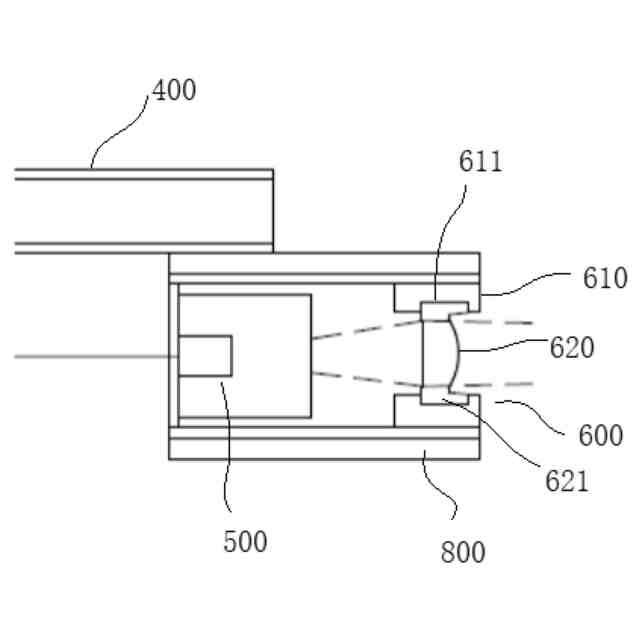

【選択図】図2
特許請求の範囲【請求項１】
光源ビームを調整可能なトイガンであって、
前記トイガンの縦軸に沿って設けられ、少なくとも１つのゲル弾を受けるための発射管と、
前記発射管に操作可能に接続され、前記縦軸に沿って前記少なくとも１つのゲル弾を発射するように設けられる推進システムと、

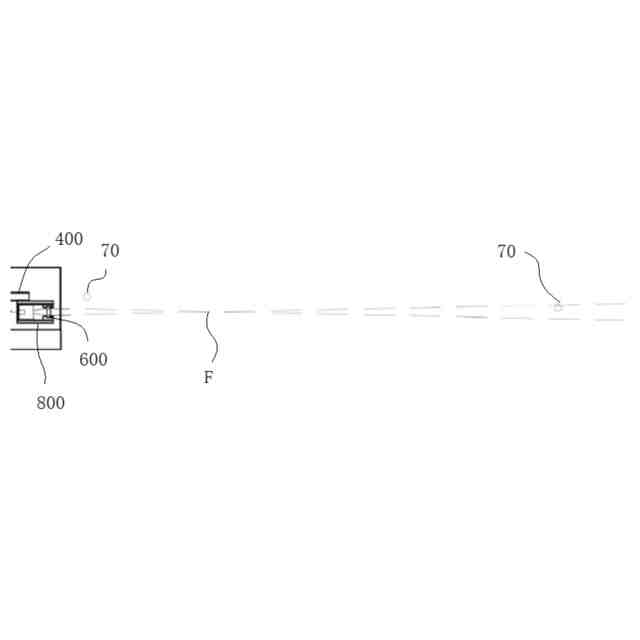

ビームを発生させて前記縦軸に沿って発射するための光源であって、前記ビームは少なくとも前記ゲル弾が前記発射管の出口から離れた後に前記ゲル弾に照射する光源と、

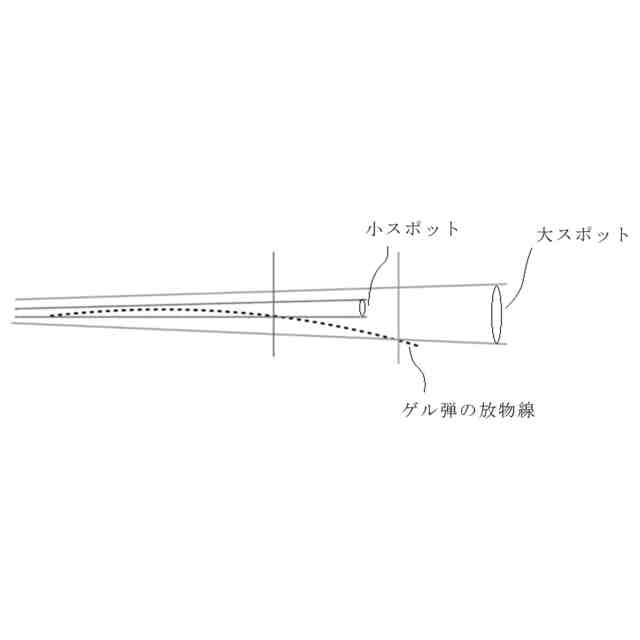

前記光源の照射側に設けられ、前記光源が発する前記ビームのスポットサイズを調整するように前記縦軸上を移動可能であるレンズアセンブリと、を含むことを特徴とする光源ビームを調整可能なトイガン。
続きを表示（約 920 文字）【請求項２】
前記レンズアセンブリは接続部品、及び前記接続部品に固定して設けられる凸レンズを含むことを特徴とする請求項１に記載のトイガン。
【請求項３】
前記凸レンズの一方の面は平面、他方の面は凸面であるか、又は両面はいずれも凸面であることを特徴とする請求項２に記載のトイガン。
【請求項４】
前記発射管の出口の下方に固定して設けられる固定座をさらに含み、前記固定座の内部の一端に前記レンズアセンブリが収容されることを特徴とする請求項３に記載のトイガン。
【請求項５】
前記固定座の内壁は前記レンズアセンブリの外壁と螺合し、前記レンズアセンブリの前記固定座外に露出する端面は調整部材を有し、前記調整部材によって前記レンズアセンブリを前記縦軸の方向に移動させるように回転させることが可能であることを特徴とする請求項４に記載のトイガン。
【請求項６】
前記調整部材は前記接続部品の一側の端面に設けられる２つの溝として構成されることを特徴とする請求項５に記載のトイガン。
【請求項７】

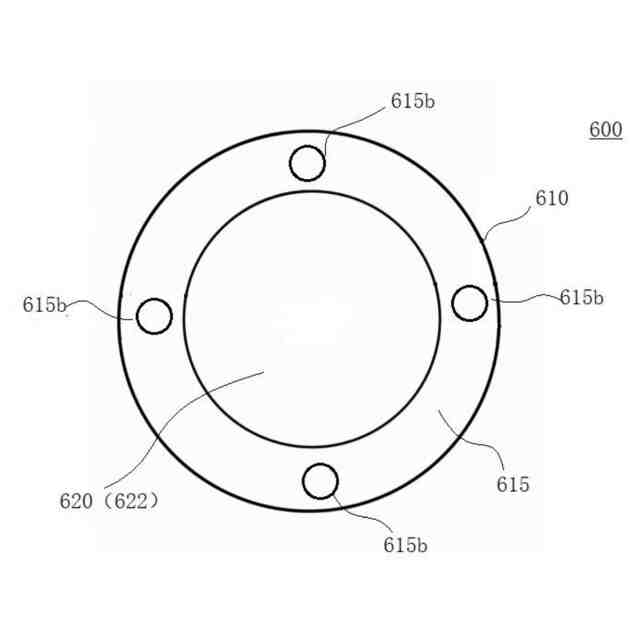

前記調整部材は前記接続部品の一側の端面に設けられるバンプとして構成され、前記バンプは対称的に分布する２つのバンプ又は周方向に均一に分布する４つのバンプであることを特徴とする請求項５に記載のトイガン。
【請求項８】
前記光源は前記固定座内の前記レンズアセンブリと対向する他端に設けられることを特徴とする請求項４に記載のトイガン。
【請求項９】
前記光源及び前記推進システムは電源に制御可能に接続され、前記光源はレーザーを含むことを特徴とする請求項１に記載のトイガン。
【請求項１０】
前記推進システムはラック及びピニオンアセンブリを含み、前記ラック及びピニオンアセンブリはシリンダー内に位置決めされたピストンに操作可能に連結され、前記推進システムにはコイルばねがさらに配置され、前記コイルばねが圧縮状態から解放状態になると、前記ピストンを駆動して後ろ向き位置から前向き位置に移動させることを特徴とする請求項１に記載のトイガン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トイガンの技術分野に関し、特に光源ビームを調整可能なトイガンに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
トイガンは子供や若者の間でとても人気があり、一般的に、例えば狩猟ゲーム、格闘又は戦争ゲームなどのゲームやスポーツ活動に使用されている。トイガンの外形は一般的に実銃と類似して設計されているとともに、臨場感を生み出してプレイヤーを惹き付けるように光や音の効果も装備されている。
【０００３】
しかしながら、従来のトイガンは暗闇の中で使用されることがあまりないのであり、その理由として、暗闇の中ではプレイヤーはトイガンから弾丸を射出する効果が見えず、さらに暗闇の中でトイガンを使用するときにプレイヤーが感じる興奮や楽しさを低下させてしまう。近年、トイガンにいくつかの改良が加えられ、発光弾丸機能が追加されており、それによってプレイヤーは暗闇の中でシューティングゲームをプレイすることができる。これらのトイガンの発光弾丸は一般的に、蛍光顔料又は燐光顔料が塗布されており、所望の発光効果を達成するには、弾丸がトイガンから射出される前に光源にさらされる必要がある。従来の発光弾丸の欠点の１つは、弾丸を光源に晒して弾丸を発光させてからゲームを開始する必要があることである。その結果、プレイヤーに不便をもたらし、ゲームをすぐに開始できないのは、弾丸を光源にさらすための準備時間がより長いからである。また、弾丸が不均一に光源にさらされるか、又は光源にさらされる時間が不足すると、弾丸がトイガンから射出された後に所望の発光効果を提供できず、さらにゲームの全体的な興奮を低下させてしまう。
【０００４】
現在、柔らかい弾を事前に光源にさらすことなく、宇宙兵器に似た発光する柔らかい弾の視覚効果を生み出すことができるトイガンが開示されており、従って、ゲーム準備時間を短縮させる一方、このトイガンは光源ビームのスポットサイズを調整できず、トイガンの面白さを低下させてしまう。
【０００５】
上記欠点及びほかの欠点に鑑みて、トイガンの面白さを高め、プレイヤーの体験をさらに向上させることができる光源ビームのスポットサイズを調整可能なトイガンが強く望まれている。
【発明の概要】
【０００６】
本発明は、トイガンの面白さを高め、プレイヤーの体験をさらに向上させることができる光源ビームを調整可能なトイガンを提供することを目的とする。
【０００７】
本発明は光源ビームを調整可能なトイガンであって、前記トイガンの縦軸に沿って設けられ、少なくとも１つのゲル弾を受けるための発射管と、前記発射管に操作可能に接続され、前記縦軸に沿って前記少なくとも１つのゲル弾を発射するように設けられる推進システムと、ビームを発生させて前記縦軸に沿って発射するための光源であって、前記ビームは少なくとも前記ゲル弾が前記発射管の出口から離れた後に前記ゲル弾に照射する光源と、前記光源の照射側に設けられ、前記縦軸上を移動可能であり、前記光源が発する前記ビームのスポットサイズを調整するためのレンズアセンブリと、を含むことを特徴とする光源ビームを調整可能なトイガン。
【０００８】
好ましくは、前記レンズアセンブリは接続部品、及び前記接続部品に固定して設けられる凸レンズを含む。
【０００９】
好ましくは、前記凸レンズの一方の面は平面、他方の面は凸面であるか、又は両面はいずれも凸面である。
【００１０】
好ましくは、前記発射管の出口の下方に固定して設けられる固定座をさらに含み、前記固定座の内部の一端に前記レンズアセンブリが収容される。
（【００１１】以降は省略されています）
