公開番号2025128551
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025272
出願日2024-02-22
発明の名称記録方法及び記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/21 20060101AFI20250827BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画質に優れた記録物を作製できる記録方法の提供。
【解決手段】第1インク組成物と第2インク組成物を用いて記録媒体に行う記録方法であって第2インク組成物をインクジェットヘッドから吐出し記録媒体に付着させ背景画像を形成する背景画像形成工程と第1インク組成物をインクジェットヘッドから吐出し背景画像に重ねて付着させ主画像を形成する主画像形成工程を有し第1インク組成物は第1色剤を含有する水系のインク組成物であり第2インク組成物は第2色剤とシリコーン系界面活性剤とを含有する水系のインク組成物であり主画像は第1主画像領域と第2主画像領域とを有し背景画像は第1主画像領域と重なる第1背景画像領域と第2主画像領域と重なる第2背景画像領域とを有し第1背景画像領域における前記第2インク組成物の単位面積当たりの付着量B1は、第2背景画像領域における第2インク組成物の単位面積当たりの付着量B2より少ない記録方法。
【選択図】図1
特許請求の範囲【請求項１】
第１インク組成物及び第２インク組成物を用いて記録媒体に行う記録方法であって、
前記第２インク組成物をインクジェットヘッドから吐出して前記記録媒体に付着させ、背景画像を形成する背景画像形成工程と、
前記第１インク組成物をインクジェットヘッドから吐出して前記背景画像に重ねて付着させ、主画像を形成する主画像形成工程と、を有し、
前記第１インク組成物は、第１色剤を含有する水系のインク組成物であり、
前記第２インク組成物は、第２色剤と、シリコーン系界面活性剤と、を含有する水系のインク組成物であり、
前記主画像は、第１主画像領域と、第２主画像領域と、を有し、
前記背景画像は、前記第１主画像領域と重なる第１背景画像領域と、前記第２主画像領域と重なる第２背景画像領域と、を有し、
前記第１背景画像領域における前記第２インク組成物の単位面積当たりの付着量Ｂ
1
は、前記第２背景画像領域における前記第２インク組成物の単位面積当たりの付着量Ｂ
2
より少ない、記録方法。
続きを表示（約 1,400 文字）【請求項２】
前記付着量Ｂ
2
に対する、前記付着量Ｂ
1
の比（Ｂ
1
／Ｂ
2
）は、０．５～０．９である、
請求項１に記載の記録方法。
【請求項３】
前記第１主画像領域における前記第１インク組成物の単位面積当たりの付着量Ｍ
1
は、前記第２主画像領域における前記第１インク組成物の単位面積当たりの付着量Ｍ
2
よりも多い、
請求項１に記載の記録方法。
【請求項４】
前記付着量Ｍ
1
は、５．０ｍｇ／ｉｎｃｈ
2
以上１５．０ｍｇ／ｉｎｃｈ
2
以下であり、
前記付着量Ｍ
2
は、５．０ｍｇ／ｉｎｃｈ
2
未満である、
請求項３に記載の記録方法。
【請求項５】
前記第２主画像領域は、文字画像が記録された領域であり、前記第１主画像領域は、前記文字画像が記録された領域以外の領域である、
請求項１に記載の記録方法。
【請求項６】
前記背景画像を乾燥させる乾燥工程を有し、
前記主画像形成工程において、前記乾燥させた背景画像上に前記主画像を形成する、
請求項１に記載の記録方法。
【請求項７】
前記乾燥工程は、前記背景画像に対して風を送る送風工程又は前記背景画像を加熱する加熱工程のいずれかを有する、
請求項６に記載の記録方法。
【請求項８】
前記背景画像形成工程において、前記記録媒体は、前記記録媒体を吸着するための吸引孔を有するプラテン上に載置される、
請求項１に記載の記録方法。
【請求項９】
前記背景画像形成工程において、前記背景画像は、前記インクジェットヘッドと前記記録媒体との相対的な位置を移動させながら、前記インクジェットヘッドから前記第２インク組成物を吐出する走査により形成され、
前記主画像形成工程において、前記主画像は、前記インクジェットヘッドと前記記録媒体との相対的な位置を移動させながら、前記インクジェットヘッドから前記第１インク組成物を吐出する走査により形成される、
請求項１に記載の記録方法。
【請求項１０】
前記背景画像形成工程において、前記背景画像は、前記記録媒体に対して前記インクジェットヘッドを幅方向に移動させながら、前記インクジェットヘッドから前記第２インク組成物を吐出する主走査と、前記インクジェットヘッドに対して前記記録媒体を前記幅方向に交差する方向に移動させる副走査と、を繰り返すことにより形成され、かつ、
前記主走査により前記インクジェットヘッドが対向する前記記録媒体の主走査領域に対して、前記インクジェットヘッドから前記第２インク組成物を吐出する前記主走査を２回以上行うことで、前記背景画像は形成され、
前記主走査領域において、最後の前記主走査における前記第２インク組成物の単位面積当たりの吐出量Ｖ
L
は、１回目の前記主走査における前記第２インク組成物の単位面積当たりの吐出量Ｖ
1
よりも小さい、
請求項９に記載の記録方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録方法及び記録装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
インクジェットヘッドを利用した記録方法は、比較的単純な装置で、高精細な画像の記録が可能であり、各方面で急速な発展を遂げている。例えば、非吸収性記録媒体に対する記録の際に、画質を向上させることについて種々の検討がされている。例えば、特許文献１には、凝集剤を含む反応液と、色材を含む第１インクと、色材を含む第２インクと、を備え、非吸収性被記録媒体又は低吸収性被記録媒体への記録に用いるものであり、前記被記録媒体に、前記反応液、前記第１インク、及び前記第２インクを、この順に重ねて付与され用いられるものである、インクセットが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－０７１７３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のインクセットは、第１インクを記録媒体に付着させた後に、記録媒体上の第１インクが付着した領域に、第２インクを付着させる記録方法に用いられる。このような記録方法においては、第１インクと第２インクとが多く存在する箇所において、画質向上の余地があることがわかった。
【課題を解決するための手段】
【０００５】
本発明は、第１インク組成物及び第２インク組成物を用いて記録媒体に行う記録方法であって、上記第２インク組成物をインクジェットヘッドから吐出して上記記録媒体に付着させ、背景画像を形成する背景画像形成工程と、上記第１インク組成物をインクジェットヘッドから吐出して上記背景画像に重ねて付着させ、主画像を形成する主画像形成工程と、を有し、上記第１インク組成物は、第１色剤を含有する水系のインク組成物であり、上記第２インク組成物は、第２色剤と、シリコーン系界面活性剤と、を含有する水系のインク組成物であり、上記主画像は、第１主画像領域と、第２主画像領域と、を有し、上記背景画像は、上記第１主画像領域と重なる第１背景画像領域と、上記第２主画像領域と重なる第２背景画像領域と、を有し、上記第１背景画像領域における上記第２インク組成物の単位面積当たりの付着量Ｂ
1
は、上記第２背景画像領域における上記第２インク組成物の単位面積当たりの付着量Ｂ
2
より少ない記録方法である。
【図面の簡単な説明】
【０００６】
本実施形態で使用する記録装置の概略図である。

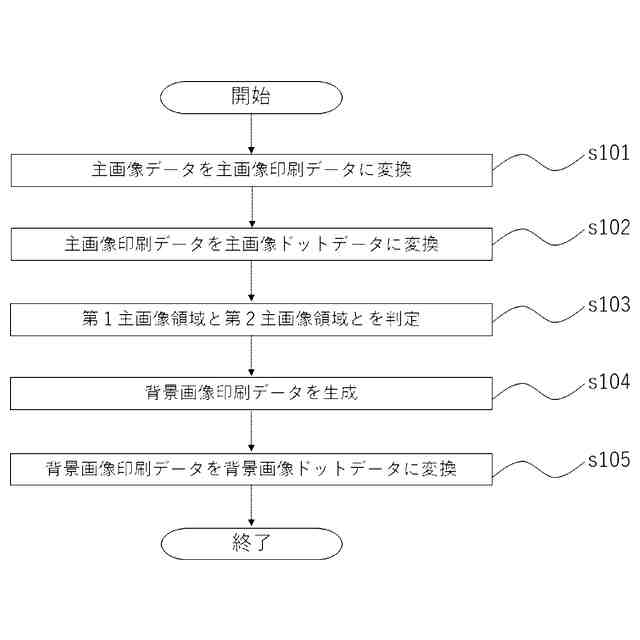

制御部における、主画像データの処理手順を説明するフロー図である。
実施例の結果を示す表である。
実施例の結果を示す表である。
【発明を実施するための形態】
【０００７】
以下、必要に応じて図面を参照しつつ、本発明の実施の形態（以下、「本実施形態」という。）について詳細に説明するが、本発明はこれに限定されるものではなく、その要旨を逸脱しない範囲で様々な変形が可能である。なお、図面中、同一要素には同一符号を付すこととし、重複する説明は省略する。また、上下左右などの位置関係は、特に断らない限り、図面に示す位置関係に基づくものとする。さらに、図面の寸法比率は図示の比率に限られるものではない。
【０００８】
１．記録装置
本実施形態の記録装置は、後述する本実施形態の記録方法を行うものであり、第２インク組成物を吐出して記録媒体に付着させて背景画像を形成するインクジェットヘッドと、第１インク組成物を吐出して背景画像に重ねて付着させて主画像を形成するインクジェットヘッドと、インクジェットヘッドによる第１インク組成物の吐出量及びインクジェットヘッドによる第２インク組成物の吐出量を制御する制御部と、を有し、第１インク組成物は、第１色剤を含有する水系のインク組成物であり、第２インク組成物は、第２色剤と、シリコーン系界面活性剤と、を含有する水系のインク組成物であり、主画像は、第１主画像領域と、第２主画像領域と、を有し、背景画像は、第１主画像領域と重なる第１背景画像領域と、第２主画像領域と重なる第２背景画像領域と、を有し、制御部は、第１背景画像領域における第２インク組成物の単位面積当たりの付着量Ｂ
1
が、第２背景画像領域における第２インク組成物の単位面積当たりの付着量Ｂ
2
より少なくなるように制御する。なお、単位面積は、特に限定されないが、例えば、１画素としてもよいし、１ｉｎｃｈ
2
としてもよい。
【０００９】

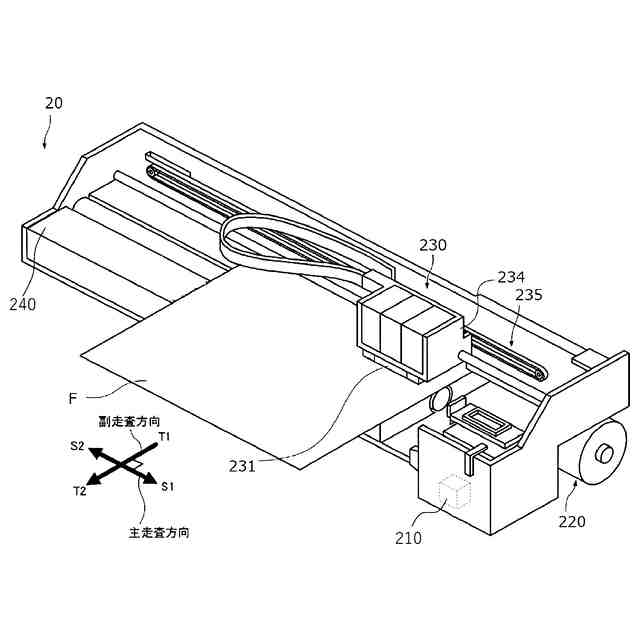

インクジェット装置の一例として、図１に、シリアルプリンタの斜視図を示す。図１に示すように、シリアルプリンタ２０は、制御部２１０と、搬送部２２０と、記録部２３０と、乾燥機構２４０とを備えている。
【００１０】
制御部２１０は、シリアルプリンタ２０全体の動作を制御することができる。例えば、制御部２１０は、記録部２３０による第１インク組成物の吐出量及び第２インク組成物の吐出量を制御することができる。また、制御部２１０は、後述の背景画像形成工程において、第１背景画像領域における第２インク組成物の単位面積当たりの付着量Ｂ
1
が、第２背景画像領域における第２インク組成物の単位面積当たりの付着量Ｂ
2
より少なくなるように制御することができる。
（【００１１】以降は省略されています）
