発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類G09F 9/30 20060101AFI20250829BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】上部による遮りと、開口率の低下を抑える。
【解決手段】電気光学装置10は、基板102と、画素電極131と、平面視で画素電極131、開口端Apで規定される開口領域Arで接する発光層132と、画素電極131との間で発光層132を挟持する共通電極133と、導電性を有し、かつ、共通電極133と接して、平面視で画素電極131、発光層132および共通電極133を囲む隔壁161と、隔壁161の上面において、断面視で隔壁161からせり出して設けられる上部163と、を含む。上部161の先端Bpと開口端Apとを結ぶ直線F1のうち、Z方向成分の距離をαとし、直線F1のうち、基板面に沿った成分の距離をβとしたとき、α>β なる関係を有する。
【選択図】図12
特許請求の範囲【請求項１】
基板と、
第１電極と、
前記基板と前記第１電極との間に設けられた第２電極と、
絶縁性を有し、前記第２電極の周縁を覆い、前記第２電極と平面視で重なる開口領域において開口する画素分離層と、
前記第１電極と前記第２電極との間に設けられ、前記開口において前記第２電極と接する発光層と、
前記発光層が発する光に対する遮光性を有し、かつ、平面視で前記第１電極、前記発光層および前記第２電極を囲む隔壁と、
前記隔壁の上面において、断面視で前記隔壁からせり出して設けられ、前記発光層が発する光に対する遮光性を有する上部と、
を含み、
断面視において、前記上部の先端と前記開口領域の開口端とを結ぶ最短の直線のうち、
前記基板に対する法線方向成分の距離をαとし、
前記直線のうち、前記基板の面に沿った成分の距離をβとしたとき、
α＞β
なる関係を有する電気光学装置。
続きを表示（約 450 文字）【請求項２】
前記αおよび前記βにおいて、
ｔａｎ２０°≦（β／α）≦ｔａｎ４０°
なる関係を有する請求項１に記載の電気光学装置。
【請求項３】
前記第２電極は、前記基板からみて反射性を有する反射電極と画素電極の積層体であり、
前記第１電極は、透光性および反射性を有する
請求項１に記載の電気光学装置。
【請求項４】
前記第２電極は、反射性を有する反射電極であり、
前記第１電極は、透光性および反射性を有する
請求項１に記載の電気光学装置。
【請求項５】
絶縁性および透光性を有し、前記第１電極を覆う封止層を含む
請求項１に記載の電気光学装置。
【請求項６】
前記隔壁は、導電性を有し、
前記第１電極は、前記隔壁と接する
請求項１に記載の電気光学装置。
【請求項７】
請求項１乃至６のいずれかに記載の電気光学装置を有する電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気光学装置および電子機器に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
表示素子として例えばＯＬＥＤを用いた電気光学装置が知られている。ＯＬＥＤは、Organic Light Emitting Diodeの略である。このような発光素子は、画素電極と共通電極とで発光層が挟持された構成である。共通電極は、全画素部において共通であるので、抵抗成分による電圧ムラを抑える必要がある。このため、導電性を有する隔壁によって、平面視で画素電極、発光層および共通電極を囲い、当該導電性を介して共通電極に電圧を印加する技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１００４１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、画素部の間隔が数μｍ程度にまで狭ピッチ化されると、発光層からの出射光が、隔壁の上面に設けられた上部によって遮られるか、または、画素部における開口率が低下する、といった問題がある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本開示の一態様に係る電気光学装置は、基板と、第１電極と、前記基板と前記第１電極との間に設けられた第２電極と、絶縁性を有し、前記第２電極の周縁を覆い、前記第２電極と平面視で重なる開口領域において開口する画素分離層と、前記第１電極と前記第２電極との間に設けられ、前記開口において前記第２電極と接する発光層と、前記発光層が発する光に対する遮光性を有し、かつ、平面視で前記第１電極、前記発光層および前記第２電極を囲む隔壁と、前記隔壁の上面において、断面視で前記隔壁からせり出して設けられ、前記発光層が発する光に対する遮光性を有する上部と、を含み、断面視において、前記上部の先端と前記開口領域の開口端とを結ぶ最短の直線のうち、前記基板に対する法線方向成分の距離をαとし、前記直線のうち、前記基板の面に沿った成分の距離をβとしたとき、α＞βなる関係を有する。
【図面の簡単な説明】
【０００６】
第１実施形態に係る電気光学装置の構成を示す斜視図である。
電気光学装置の電気的な構成を示す図である。

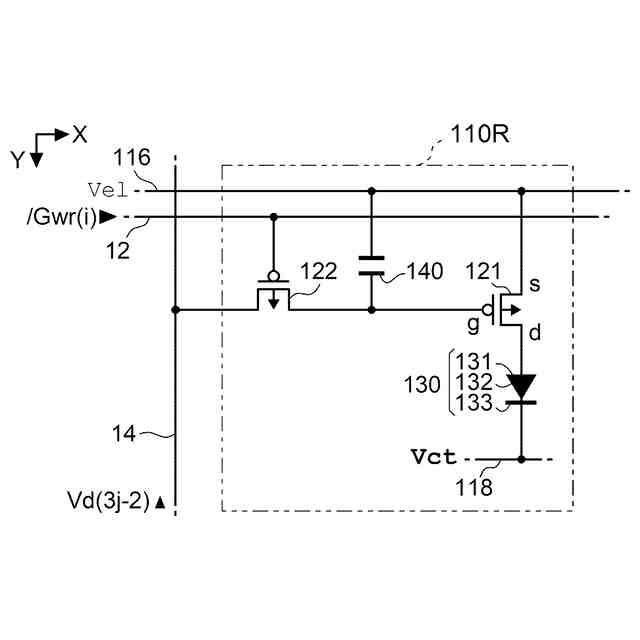

電気光学装置における画素回路の構成を示す図である。
電気光学装置の動作を説明するための図である。

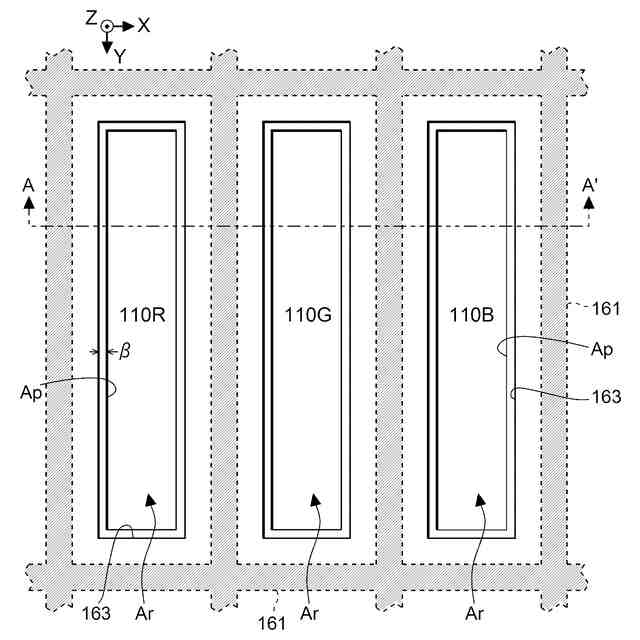

電気光学装置における画素部の要部を示す平面図である。

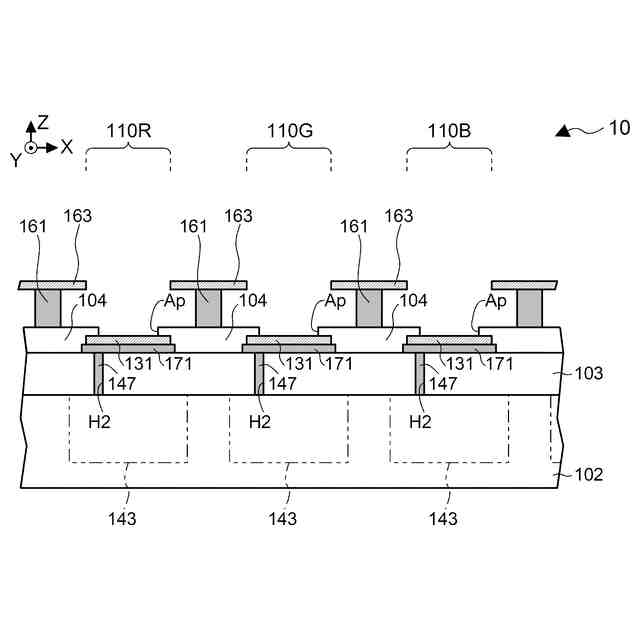

電気光学装置を模式的に示す部分断面図である。

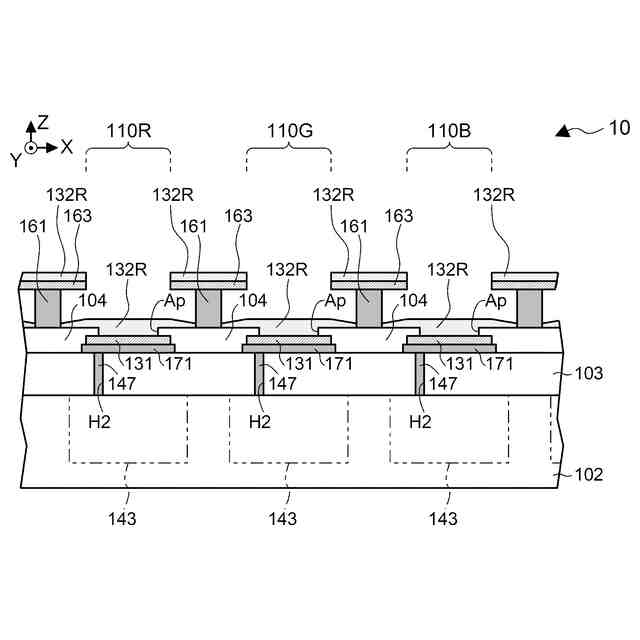

電気光学装置を説明するための部分断面図である。
電気光学装置を説明するための部分断面図である。

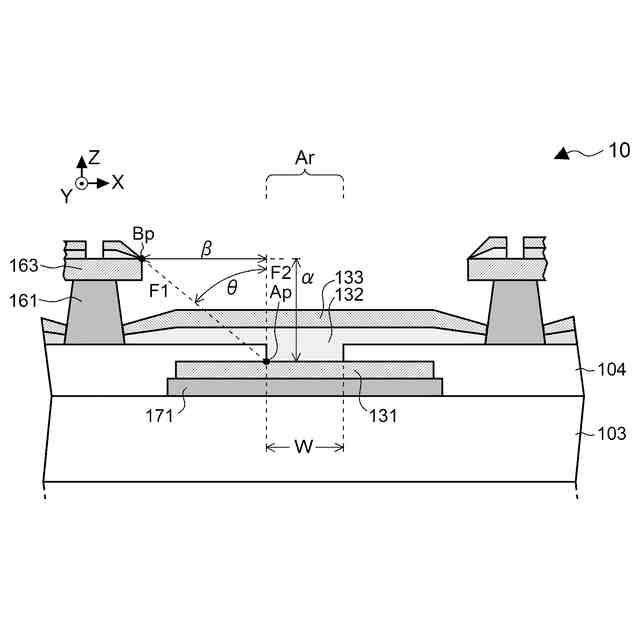

電気光学装置を説明するための部分拡大断面図である。
電気光学装置における観察角度と相対輝度との関係を示す図である。
電気光学装置を説明するための部分拡大断面図である。

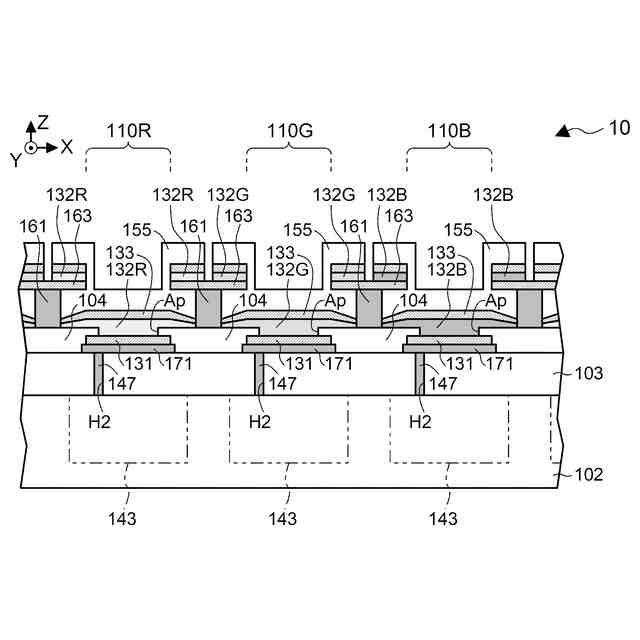

第１実施形態に係る電気光学装置を説明するための部分拡大断面図である。
第２実施形態に係る電気光学装置を説明するための部分拡大断面図である。
第３実施形態に係る電気光学装置を説明するための部分拡大断面図である。
比較例に係る電気光学装置を説明するための部分拡大断面図である。
第１応用例に係る電気光学装置を説明するための部分断面図である。
第２応用例に係る電気光学装置を説明するための部分断面図である。
実施形態等に係る電気光学装置を用いたヘッドマウントディスプレイを示す斜視図である。
ヘッドマウントディスプレイの光学構成を示す図である。
【発明を実施するための形態】
【０００７】
以下、実施形態に係る電気光学装置について図面を参照して説明する。なお、各図において、各部の寸法および縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施の形態は、好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００８】

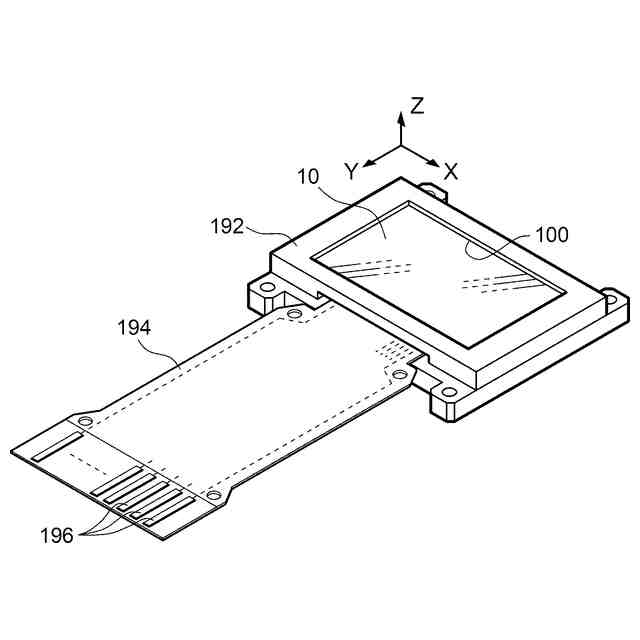

図１は、第１実施形態に係る電気光学装置１０を示す斜視図であり、図２は、電気光学装置１０の電気的な構成を示すブロック図である。
この電気光学装置１０は、例えばヘッドマウントディスプレイなどにおいてカラー画像を表示するマイクロ・ディスプレイ・パネルである。電気光学装置１０は、複数の画素部や当該画素部を駆動する駆動回路などを含む。当該画素部および当該駆動回路は半導体基板に集積化される。半導体基板は、典型的にはシリコン基板であるが、他の半導体基板であってもよい。
【０００９】
電気光学装置１０は、表示領域１００で開口する枠状のケース１９２に収納される。電気光学装置１０には、ＦＰＣ基板１９４の一端が接続される。なお、ＦＰＣとは、Flexible Printed Circuitsの略称である。ＦＰＣ基板１９４の他端には、図示省略されたホスト装置を接続するための複数の端子１９６が設けられる。複数の端子１９６がホスト装置に接続されると、電気光学装置１０には、当該ホスト装置から、ＦＰＣ基板１９４を介して、映像データや同期信号などが供給される。
【００１０】
図２に示されるように、電気光学装置１０は、制御回路３０、データ信号出力回路５０、表示領域１００および走査線駆動回路１２０に大別される。
表示領域１００では、ｍ行の走査線１２がＸ方向に沿って設けられ、（３ｎ）列のデータ線１４が、Ｙ方向に沿って、かつ、各走査線１２と互いに電気的に絶縁を保つように設けられる。なお、ｍは２以上の整数であり、ｎは２以上の整数である。
（【００１１】以降は省略されています）
