公開番号2025123714
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019344
出願日2024-02-13
発明の名称印刷装置
出願人カシオ計算機株式会社
代理人インフォート弁理士法人
主分類B41J 11/04 20060101AFI20250818BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】被印刷媒体に対するプラテンローラの接触位置のずれを抑制して、印字品質に優れた印刷装置を提供する。
【解決手段】被印刷媒体(T)に印刷を行う印刷部(11)と、被印刷媒体を印刷部と共に挟持しながら搬送するプラテンローラ(12)を含むプラテンローラ構成部(20)と、を備え、プラテンローラ構成部は、第1の回転軸(26)を中心として回転するベース回転部(21)と、プラテンローラと共にベース回転部と連動して回転し、さらに第2の回転軸(27)を中心に回転することでプラテンローラの位置を調整するプラテンローラ調整部(22)と、を含む。
【選択図】図6
特許請求の範囲【請求項１】
被印刷媒体に印刷を行う印刷部と、
前記被印刷媒体を前記印刷部と共に挟持しながら搬送するプラテンローラを含むプラテンローラ構成部と、を備え、
前記プラテンローラ構成部は、
第１の回転軸を中心として回転するベース回転部と、
前記プラテンローラと共に前記ベース回転部と連動して回転し、さらに第２の回転軸を中心に回転することで前記プラテンローラの位置を調整するプラテンローラ調整部と、を含む
ことを特徴とする印刷装置。
続きを表示（約 500 文字）【請求項２】
前記被印刷媒体を挟持する状態で、前記第２の回転軸は、前記被印刷媒体の厚みの方向において、前記プラテンローラを回転させるための第３の回転軸と同じ位置に配置されることを特徴とする請求項１に記載の印刷装置。
【請求項３】
前記第２の回転軸は、前記被印刷媒体を搬送する搬送方向において、前記第１の回転軸と前記第３の回転軸との間に配置されることを特徴とする請求項２に記載の印刷装置。
【請求項４】
前記ベース回転部に対して、前記プラテンローラを前記印刷部に接近させる方向に前記プラテンローラ調整部を付勢する付勢部材を備え、
前記ベース回転部は、前記プラテンローラを前記印刷部に接近させる方向への前記プラテンローラ調整部の移動範囲を制限する移動制限部を備えることを特徴とする請求項１又は２に記載の印刷装置。
【請求項５】
前記プラテンローラ構成部は、前記第２の回転軸を中心として回転するギヤを備え、前記被印刷媒体を挟持する状態で、前記ギヤを経由して前記プラテンローラに回転力を伝達することを特徴とする請求項１又は２に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ラベルプリンタ等の印刷装置では、印刷ヘッドとプラテンローラとの間に、帯状のテープ等の被印刷媒体を挟持し、プラテンローラによって被印刷媒体を印刷ヘッドに押し付けた状態で印刷を行う。このような印刷装置において印刷ヘッドとプラテンローラとの間隔を変更可能にする構成として、特許文献１に記載のように、プラテンローラの回転軸と平行な回転軸を中心として回転可能に支持されたアームを備え、アームを介してプラテンローラを移動させるものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４６４８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
印刷装置で印刷する際に、プラテンローラは、印刷ヘッドに対して被印刷媒体を適切な位置で押し付ける必要がある。例えば、印刷ヘッドがサーマルヘッドの場合に、サーマルヘッドの発熱素子からずれた位置でプラテンローラが被印刷媒体を押し付けていると、発熱素子を加温した際に被印刷媒体に適切に伝熱されずに印字不良が発生するおそれがある。
【０００５】
ラベルプリンタ等の印刷装置では、厚みが異なる複数種類の被印刷媒体に切り替えて印刷を行う場合がある。そして、厚みが異なる被印刷媒体に対応するようにプラテンローラの位置調整（印刷ヘッドに対する間隔調整）を行う際に、被印刷媒体に対するプラテンローラの接触位置がずれてしまうおそれがある。被印刷媒体に対するプラテンローラの接触位置のずれは、上記のような印字不良の原因となる。
【０００６】
本発明は、以上の問題点に鑑みてなされたものであり、被印刷媒体に対するプラテンローラの接触位置のずれを抑制して、印字品質に優れた印刷装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様の印刷装置は、被印刷媒体に印刷を行う印刷部と、前記被印刷媒体を前記印刷部と共に挟持しながら搬送するプラテンローラを含むプラテンローラ構成部と、を備え、前記プラテンローラ構成部は、第１の回転軸を中心として回転するベース回転部と、前記プラテンローラと共に前記ベース回転部と連動して回転し、さらに第２の回転軸を中心に回転することで前記プラテンローラの位置を調整するプラテンローラ調整部と、を含むことを特徴とする。
【発明の効果】
【０００８】
以上の態様によれば、被印刷媒体に対するプラテンローラの接触位置のずれを抑制して、印字品質に優れた印刷装置を得ることができる。
【図面の簡単な説明】
【０００９】

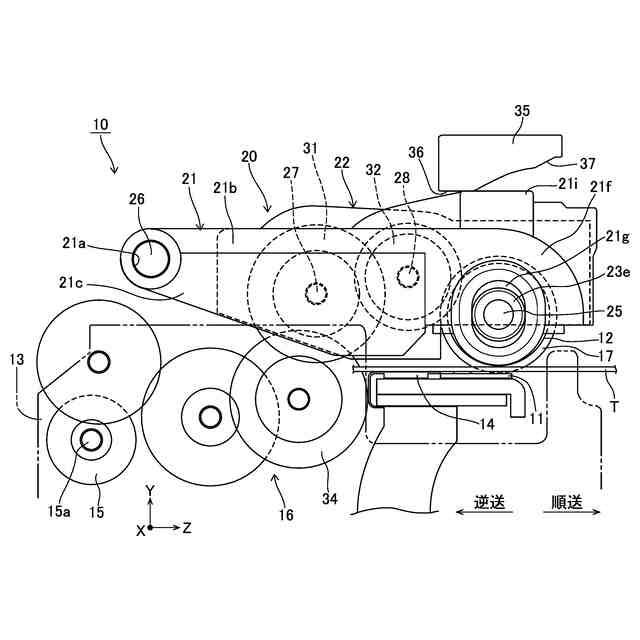

印刷装置において印刷ヘッドとプラテンローラによってテープを挟持した状態の図である。

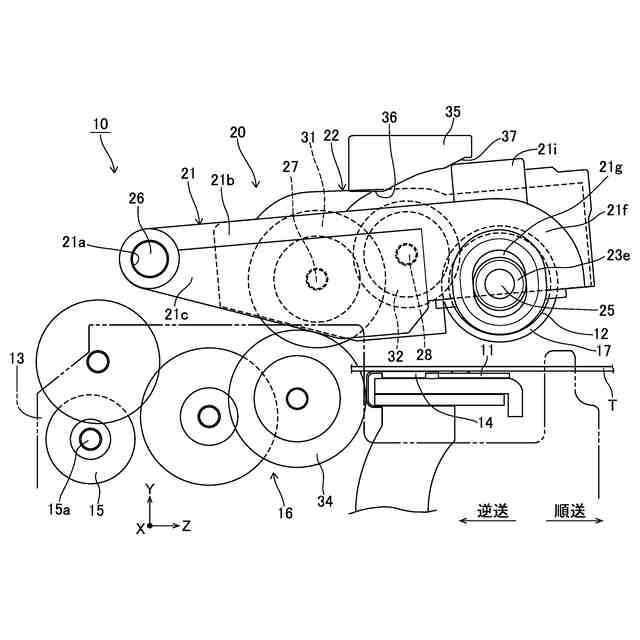

印刷装置においてプラテンローラを印刷ヘッドから離間させてテープの挟持を解除した状態の図である。

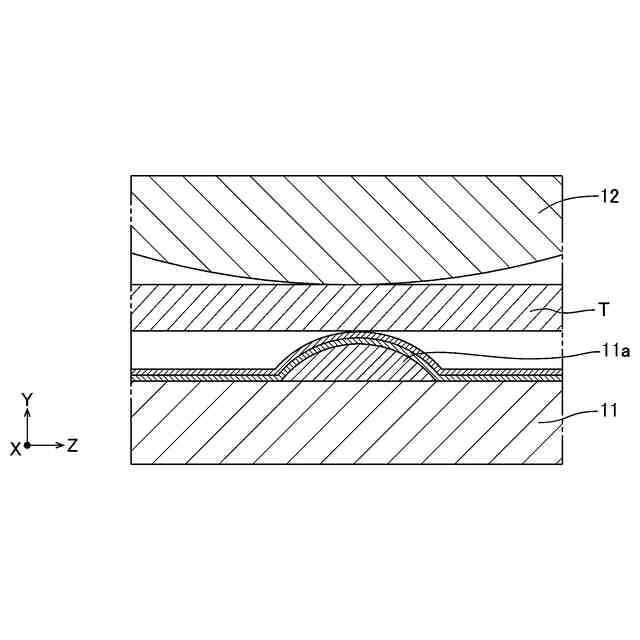

印刷ヘッドとプラテンローラによってテープを挟持した状態を拡大した断面図である。

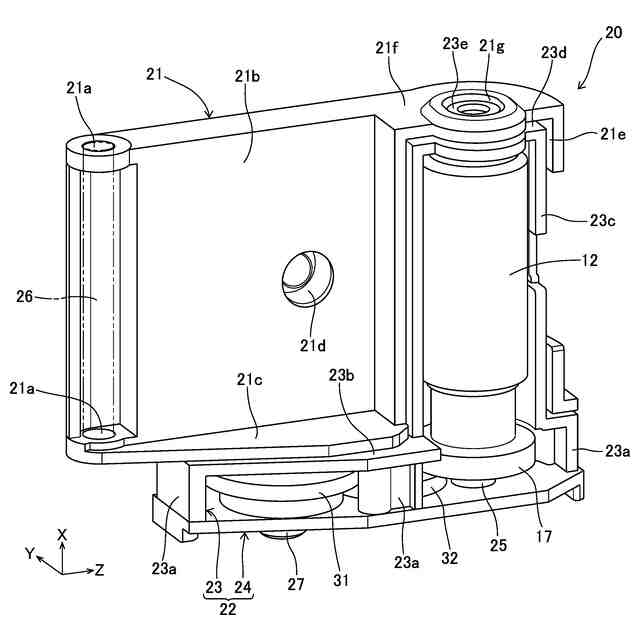

プラテンローラを含むローラユニットの斜視図である。

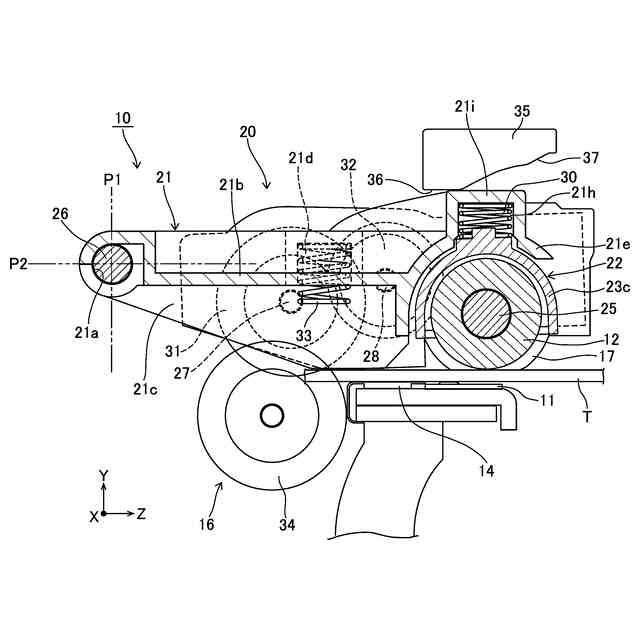

印刷ヘッドとプラテンローラによって標準厚みのテープを挟持した状態の断面図である。

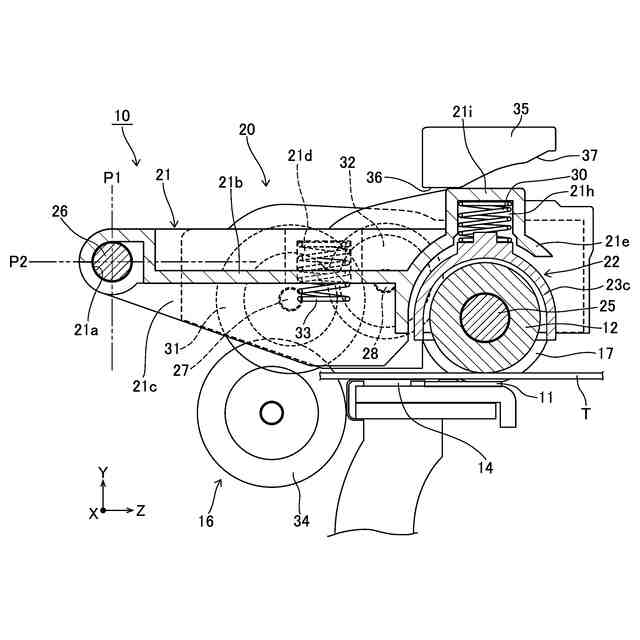

印刷ヘッドとプラテンローラによって標準厚みよりも厚みが大きいテープを挟持した状態の断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明を実施するための形態について図面を参照しながら詳細に説明する。図１及び図２は、印刷装置１０の内部構造を示している。印刷装置１０は、帯状の被印刷媒体であるテープＴを印刷ヘッド１１とプラテンローラ１２との間に挟持した状態で、印刷ヘッド１１を用いてテープＴに印刷を行ってラベルを作成するラベルプリンタの一種である。プラテンローラ１２は、テープＴを印刷ヘッド１１と共に挟持しながら回転することによって、テープＴを搬送する。
（【００１１】以降は省略されています）
